手动夹持式砂纸打磨笔结构设计

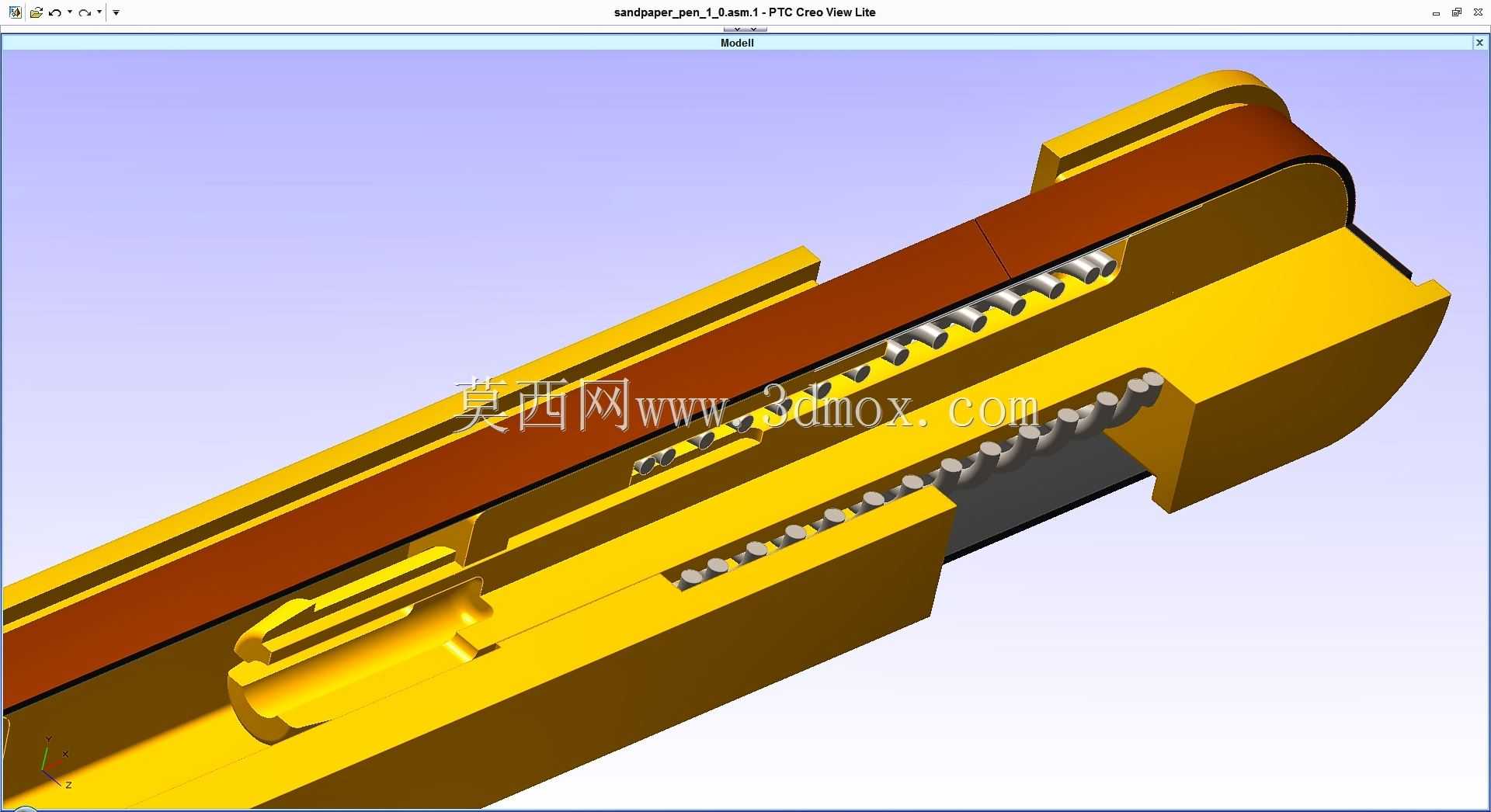

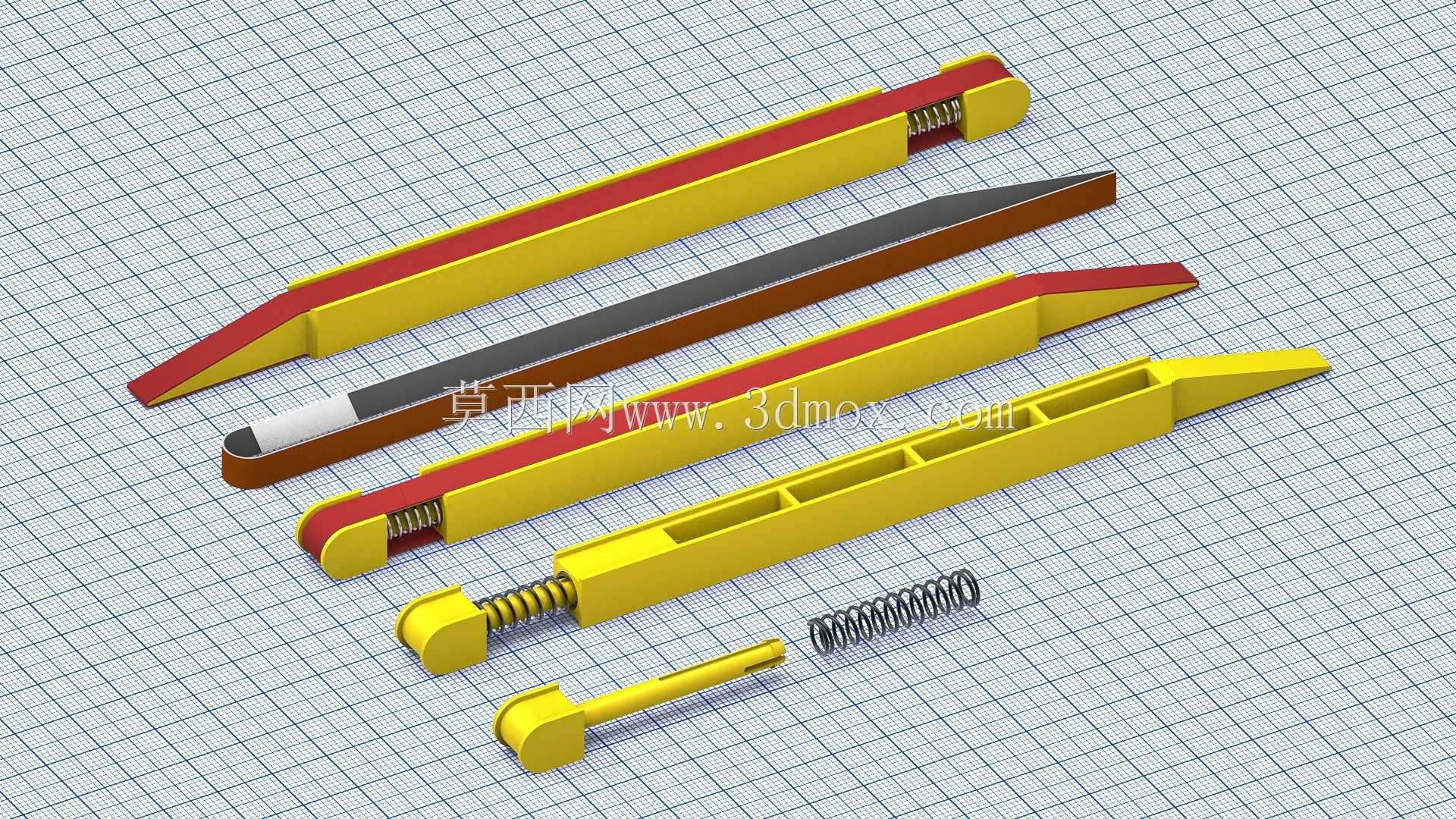

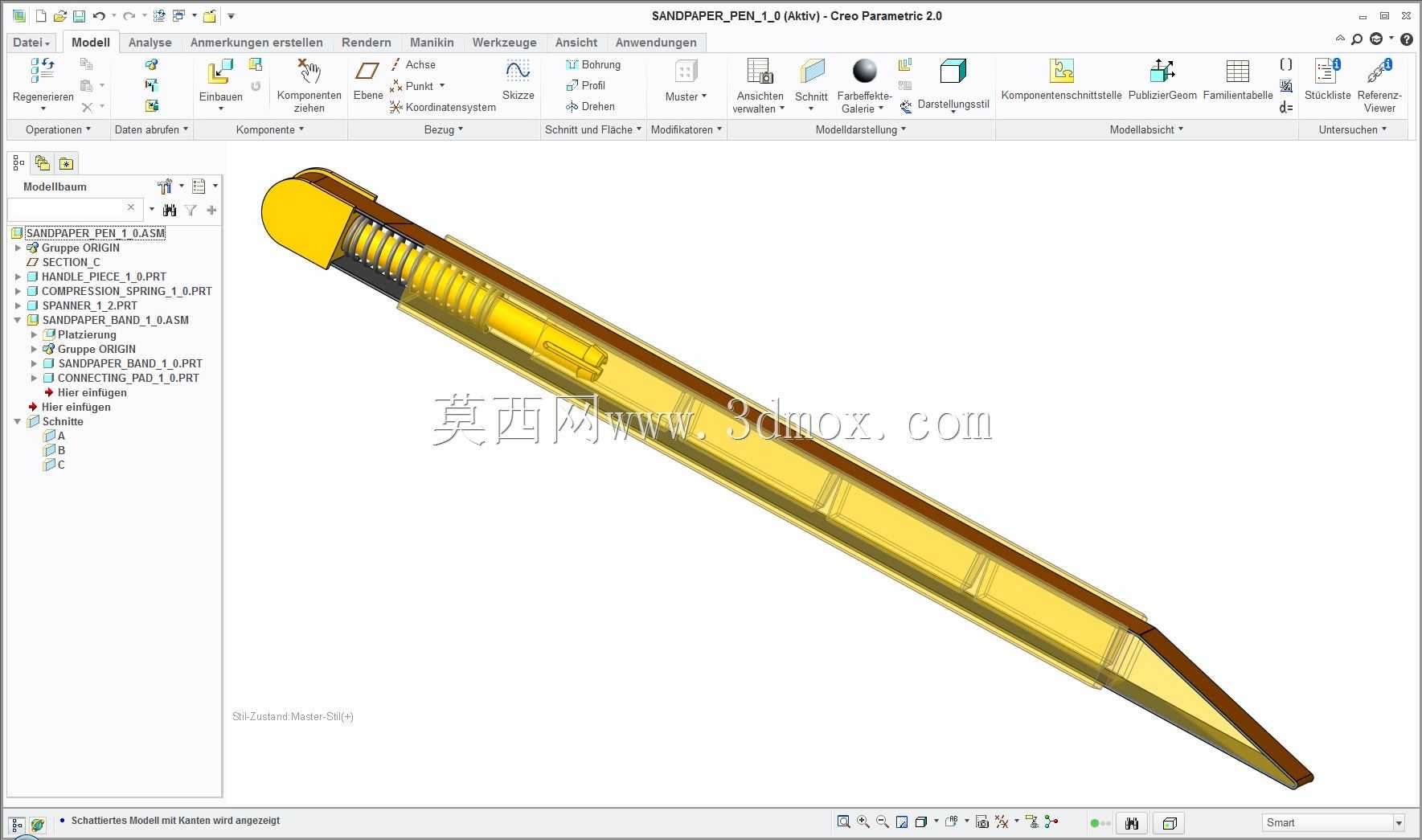

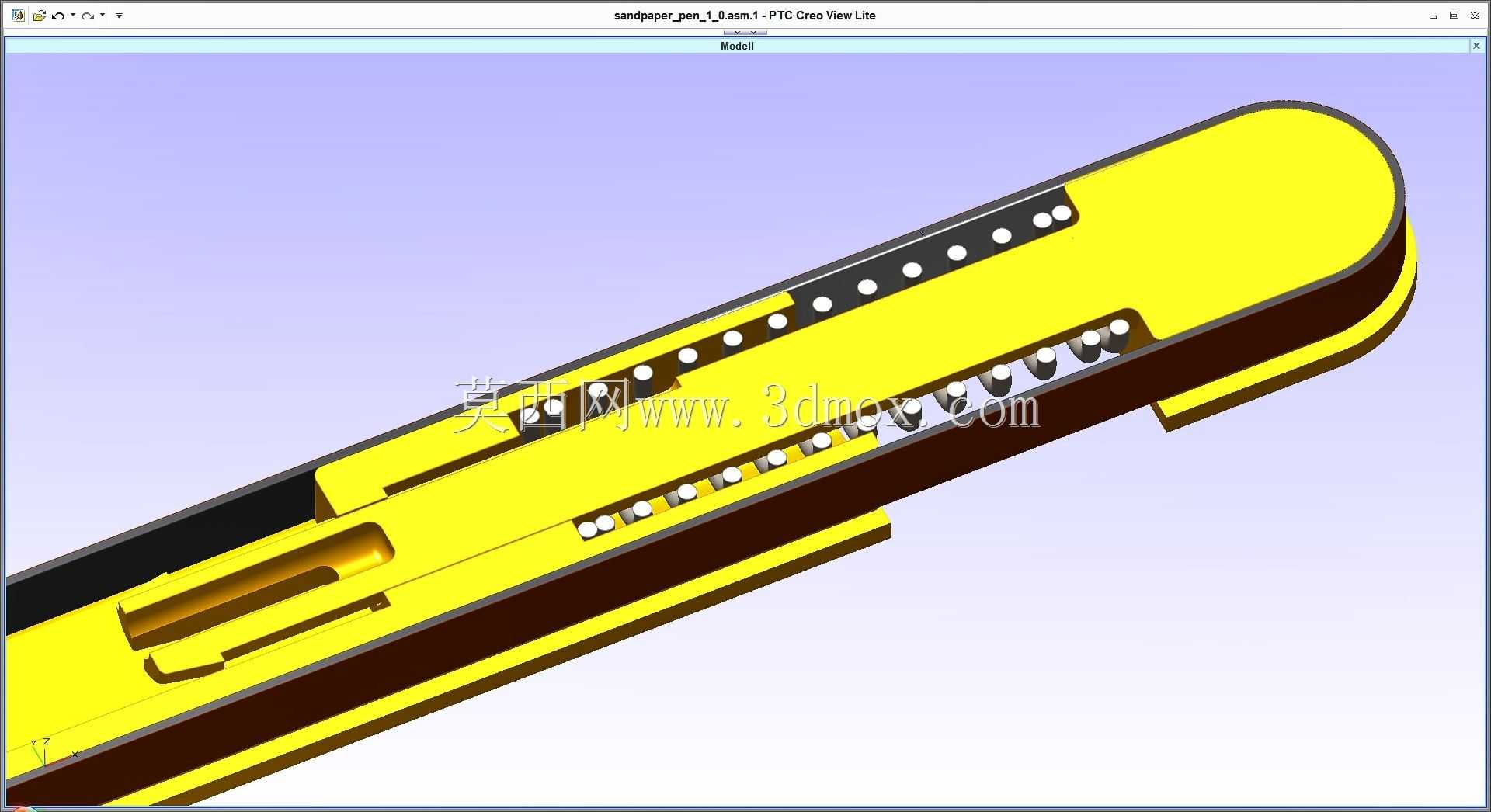

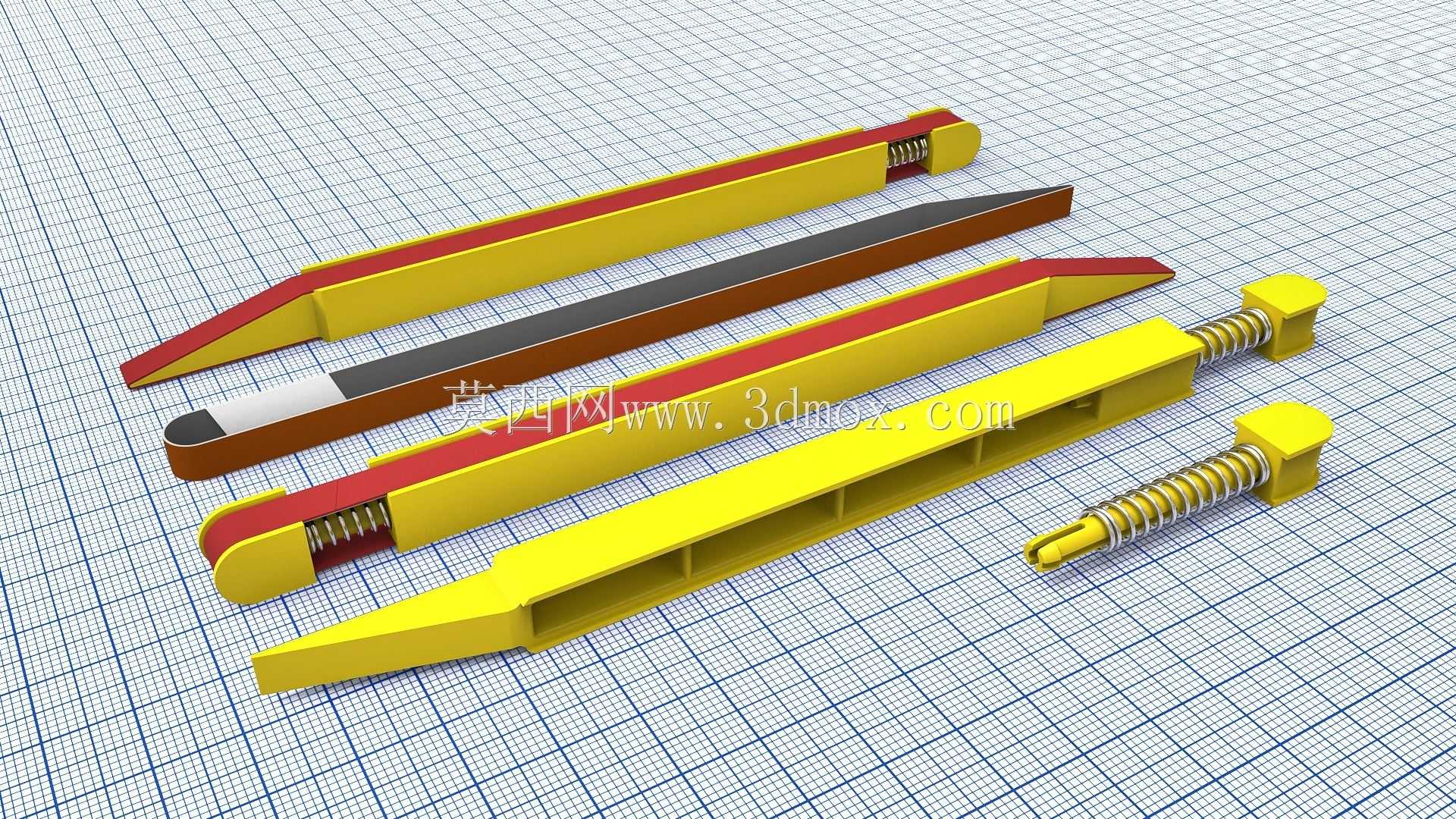

这款手动砂纸打磨笔是面向精密表面处理场景开发的小型手持作业工具，主要应用于五金零件修边、塑胶件合模线打磨、模型制作表面修整、电子元器件引脚毛刺去除、木工小件精细打磨等需要小范围精准打磨的作业场景，能够适配狭窄缝隙、曲面转角、异形轮廓等大型打磨设备无法覆盖的作业位置，填补了大型打磨工具与纯手工砂纸打磨之间的工具空白。在实际作业过程中，该工具能够将砂纸环稳定夹持在笔身前端，作业人员握持笔身即可施加均匀打磨压力，避免直接握持砂纸导致的手指磨损、施力不均、砂纸打滑褶皱等问题，有效提升精细打磨作业的效率与成品表面一致性。从功能特性来看，该打磨笔采用弹簧顶推式夹持结构，笔身内部设置压缩弹簧与顶推滑块，能够对套在前端的砂纸环形成持续的张紧支撑，保证砂纸作业面始终保持平整紧绷状态，不会因为打磨压力出现凹陷、移位的情况；同时弹簧结构支持一定范围的伸缩量，能够适配不同周长的砂纸环，砂纸磨损后只需拉出顶推端即可快速更换砂纸环，无需额外工具辅助，大幅缩短换料辅助时间。笔身前端设计有窄长型作业端头，端头宽度控制在较小尺寸，能够深入零件沟槽、转角、窄缝等位置进行精准打磨，不会磕碰损伤周边非作业面。在设计思路上，该结构充分考虑了手持作业的人机工程需求，笔身主体采用长条形对称结构，横截面尺寸适配成年人手掌握持弧度，长时间握持作业不易产生疲劳；整体结构采用分体式组装设计，主要分为笔身上盖、笔身底座、顶推滑块、压缩弹簧、端盖限位件几个部分，所有零件均采用规则几何造型，无复杂异形曲面，既降低了加工制造的难度，也方便后期拆解维护、清理内部积存的打磨碎屑。从外形尺寸与安装边界来看，整笔长度控制在单手握持的舒适区间，笔身宽度与厚度均适配常规手动工具的握持尺寸，无需额外安装固定，作业人员可直接手持操作；内部弹簧的安装腔预留了足够的伸缩行程，保证顶推滑块在全行程移动过程中不会出现卡滞，端盖位置设置有限位结构，能够防止弹簧顶推时滑块脱出笔身，所有装配部件的配合间隙均控制在合理范围，既保证滑动顺畅，也避免打磨碎屑进入配合缝隙影响结构动作。作业时砂纸环环绕在前端支撑结构上，张紧后的砂纸作业面平整，能够均匀传递打磨压力，针对不同粗糙度的打磨需求，只需更换对应目数的砂纸环即可快速切换作业模式，无需更换整支工具，具备较强的场景适配能力。
