立式户外便携高温烧烤架结构设计

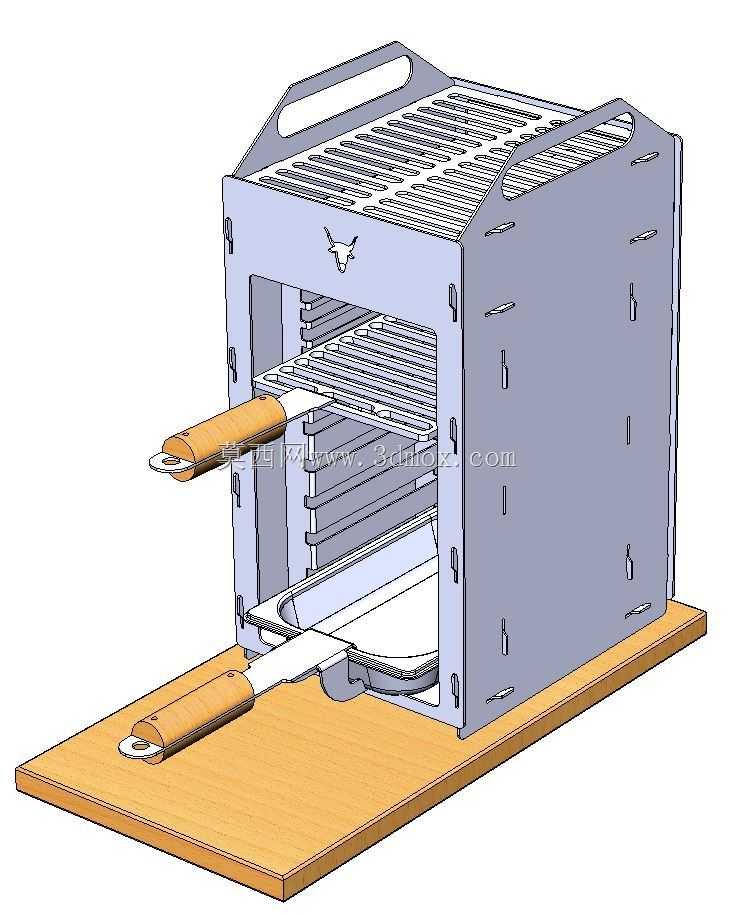

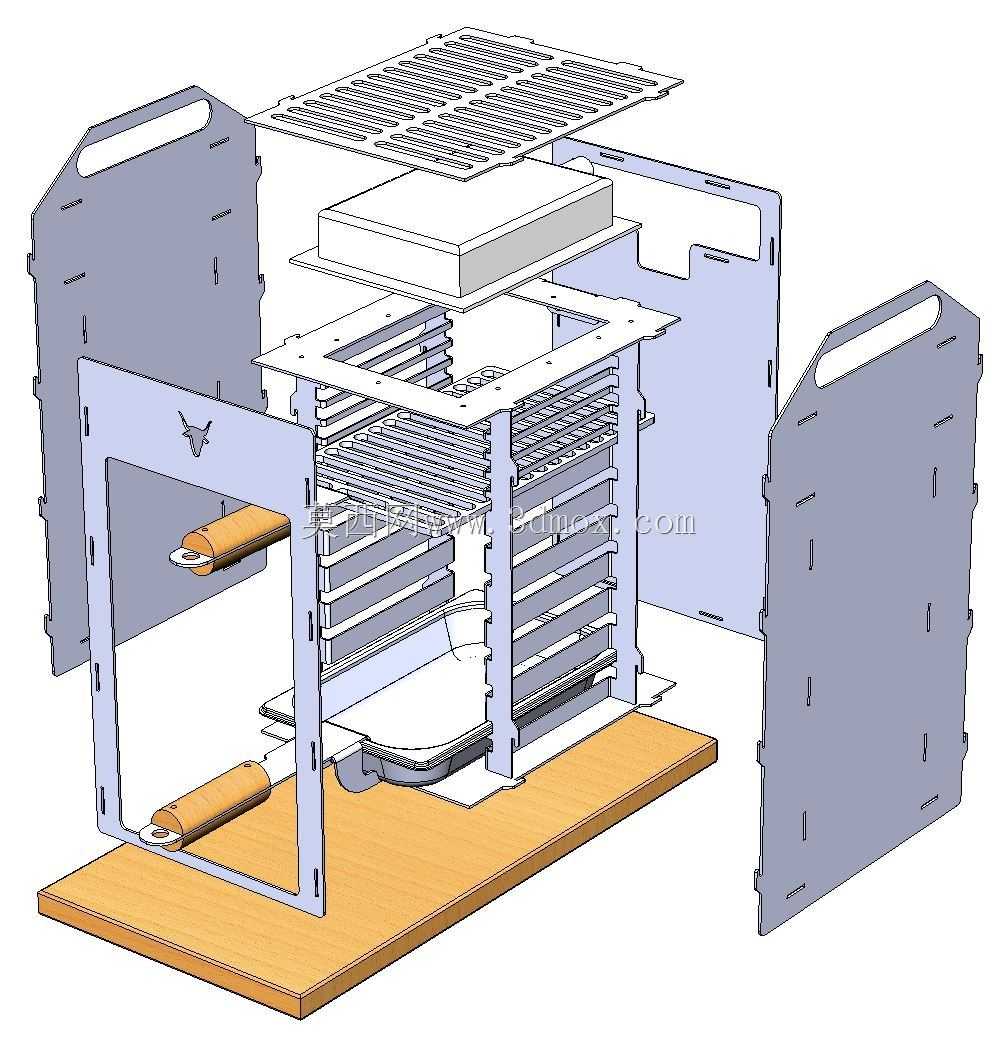

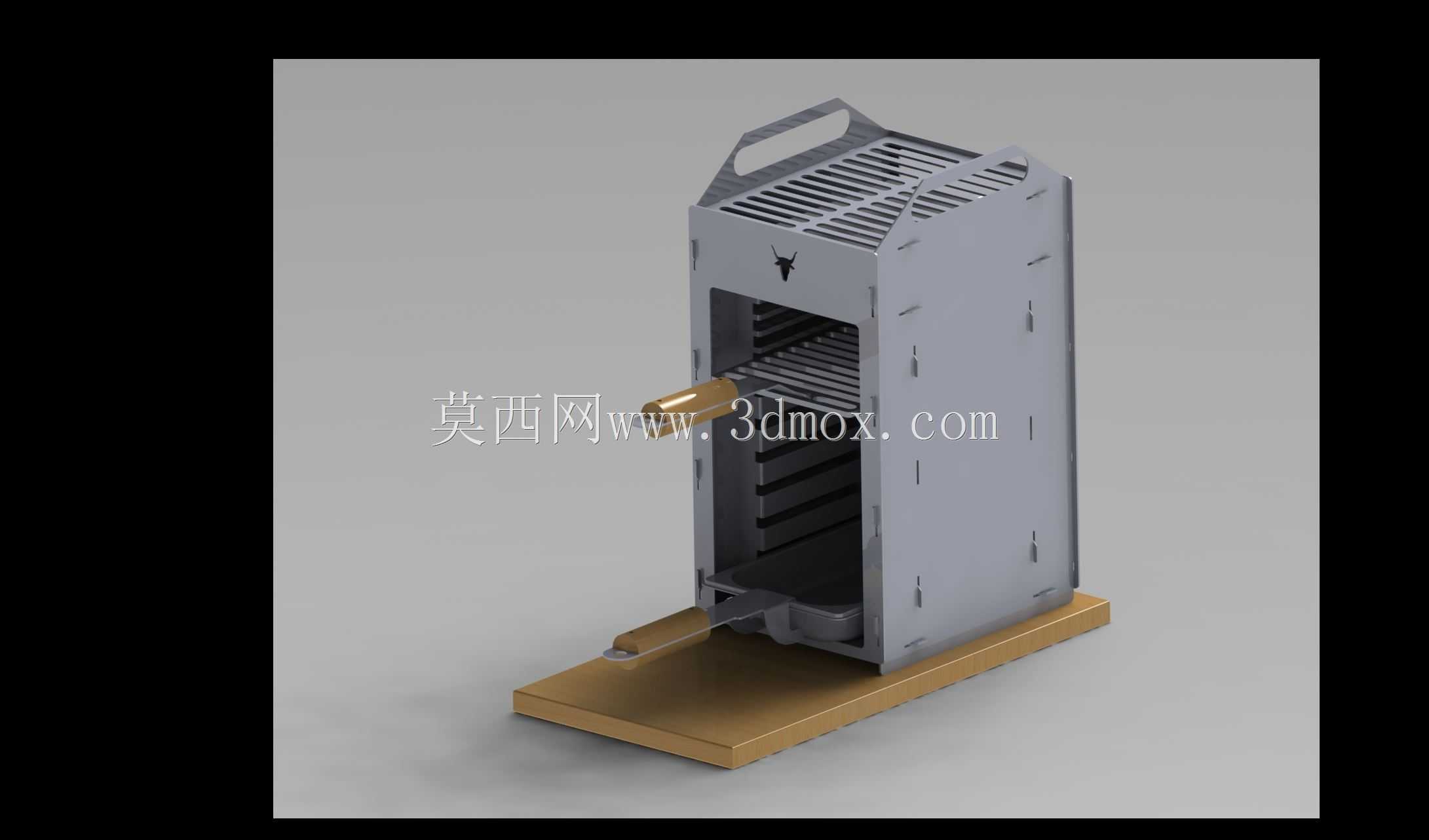

这款立式烧烤架主要面向户外露营、庭院聚餐、街边流动摊点的食材烤制场景，可满足单人出行到小群体聚会的烤制需求，适配木炭、固体酒精等多种常见热源，能够实现900℃高温下的食材快速炙烤，既可以烤制肉串、蔬菜等常规烧烤食材，也可通过调整内部层架间距适配整翅、小份肋排等尺寸偏大的食材，相比传统卧式烤架，立式结构能够大幅缩减设备的水平占地面积，在狭小的户外营地、摊位空间内也能灵活放置使用。从功能设计来看，这款烤架采用封闭立式腔体结构，顶部设置带镂空格栅的排烟结构，既能够及时排出烤制过程中产生的油烟，也可避免外界杂物落入腔体内部影响食材卫生，腔体正面设置带公牛标识的观察开口，无需打开腔体即可随时观察内部食材的烤制状态，减少开门造成的热量流失；内部设置多层可抽拉的置物烤架，使用者可根据食材的烤制需求调整层架位置，靠近热源的层架可实现高温快烤，远离热源的层架可用于食材保温，侧方伸出的木质隔热手柄可在烤制过程中安全抽拉烤架，避免高温烫伤；底部搭配整块木质承托底座，既能够隔绝烤架高温与放置面的直接接触，防止高温烫坏露营桌面、摊位台面，也可提升设备放置的稳定性，避免户外不平整地面造成设备倾翻；顶部集成一体化的镂空提手，无需额外搭配收纳包即可直接手提转运，整体结构无多余零散部件，转运过程中不会出现零件脱落遗失的问题。在设计思路上，这款烤架整体采用钣金折弯拼接结构，外壳选用耐高温的金属板材，所有拼接处采用无缝压合工艺，避免烤制过程中热量从缝隙处外泄，提升热能利用效率；所有与使用者接触的操作部件均采用木质隔热材质，与金属腔体之间设置隔热连接结构，即使长时间高温烤制，手柄、底座部位的温度也能保持在安全接触范围内，避免操作烫伤；腔体内部的烤架采用格栅式镂空设计，既能够保证热量在腔体内的循环流通，让食材受热更加均匀，也可让烤制产生的油脂直接滴落到腔体底部的接油盘内，减少油烟产生，同时也便于使用后的清洁打理。从安装与尺寸边界来看，这款烤架整体为立式长方体结构，水平占地面积仅相当于一张A4纸张大小，放置时仅需要预留略大于底座尺寸的平整台面即可，无需额外的固定安装步骤，拆包后即可直接放置使用，设备四周预留有足够的操作空间，侧方抽拉烤架的操作方向仅需要预留20厘米左右的操作距离即可完成所有烤制操作，不会占用过多的活动空间，适配绝大多数户外场景的使用空间要求。
