PS46六位栅栏式接线端子三维结构设计

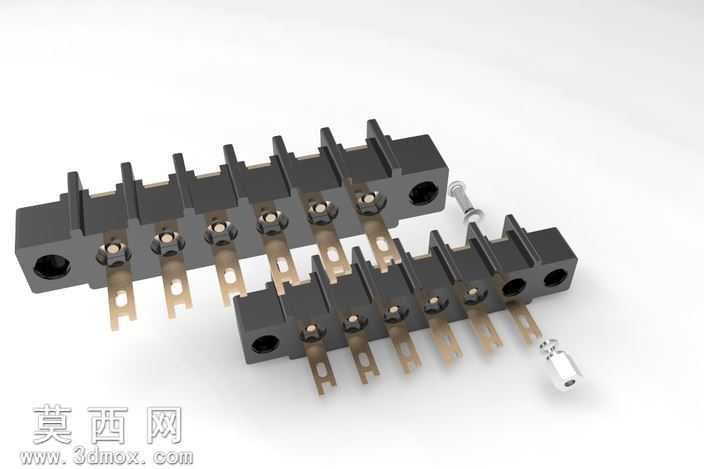

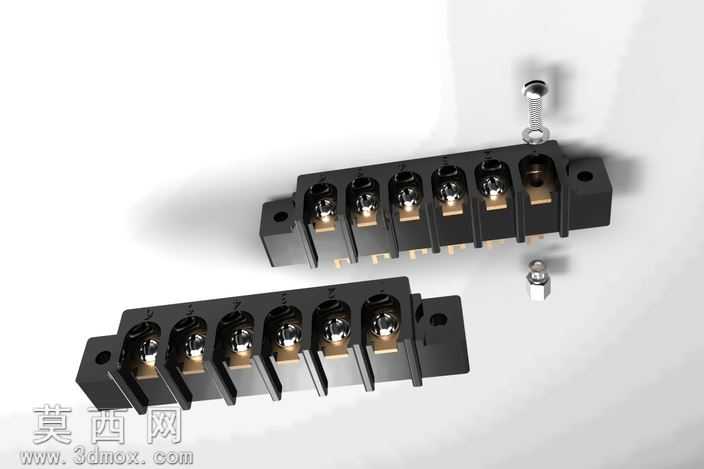

本作品为PS46六位栅栏式接线端子的三维参数化设计成果，建模阶段以工业级接线端子的实际量产尺寸为基准，在SolidWorks软件中完成全特征建模，首先通过草图绘制勾勒出绝缘基座的外轮廓，采用拉伸凸台命令生成基座主体，再通过拉伸切除命令加工出每一位接线位的隔栏槽、螺丝安装孔、导线接入腔以及两端的固定安装孔，隔栏结构采用等间距排布设计，相邻接线位之间的隔栏厚度经过合理计算，既保证绝缘防护性能，又控制整体体积紧凑。金属导电件部分单独建模，采用铜合金材质的导电片结构，通过扫描、拉伸命令生成带压线框的导电端子，匹配对应规格的锁紧螺丝，螺丝模型还原了螺纹牙型、头部一字槽的细节特征，保证装配时的干涉检查精准。装配阶段采用自下而上的装配逻辑，将绝缘基座、六组导电压线组件、锁紧螺丝依次装配到位，添加同轴、重合等配合约束，还原真实产品的装配关系，确保每一位接线位的螺丝可沿轴向运动模拟压线动作。材质渲染阶段，绝缘基座赋予黑色阻燃PA66工程塑料材质，调整材质的粗糙度、哑光反射参数还原工程塑料的真实质感；金属导电件赋予黄铜金属材质，添加轻微的金属氧化质感避免过度反光失真；锁紧螺丝赋予镀锌钢材材质，还原镀锌层的冷金属光泽与细微表面纹理。结构设计上充分考虑电气连接的可靠性，压线框采用U型环抱结构，锁紧螺丝下压时可将导线牢牢压在导电片表面，降低接触电阻；基座两端的带孔安装耳用于将端子排固定在设备壳体或安装导轨上，隔栏结构可有效避免相邻接线位的导线误触造成短路，整体结构符合低压电气连接的安全规范。建模过程中对所有特征添加参数化关联，修改基座长度、接线位数量等参数即可快速衍生不同位数的同系列端子模型，为后续同系列产品的设计迭代提供可复用的基础模型，渲染阶段采用工作室柔光环境，多角度展示端子的整体外观、接线位细节、装配结构，清晰呈现产品的设计细节与结构特征。
