混凝土搅拌车弯管接头组件结构设计

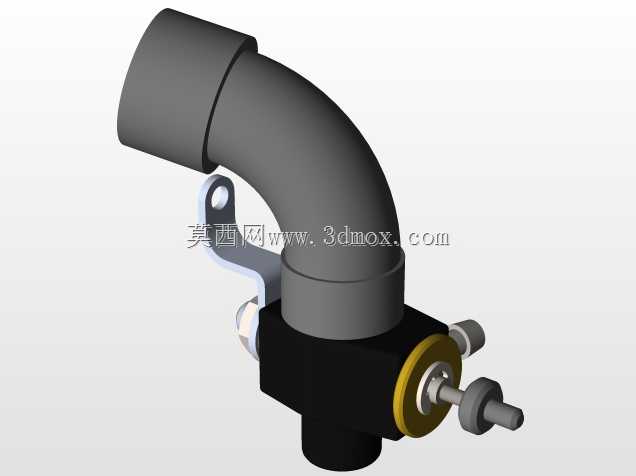

该结构组件主要应用于混凝土搅拌车的流体输送管路系统中，承担着管路转向、介质通断控制以及管路连接固定的核心作用，是搅拌车作业过程中保障流体介质顺畅输送、精准调控的关键配套部件。在实际工程作业场景里，搅拌车需要完成混凝土浆料的输送、清洗介质的导流等多类流体传输作业，管路走向往往需要根据整车布局进行弯折调整，同时还要根据作业需求随时控制管路的通断状态，该组件正是为适配这类复杂管路布局与作业控制需求设计的。从功能特性来看，组件上部的90度弯管结构采用大曲率圆弧过渡设计，能够有效降低流体流经管路转向处的阻力，减少介质输送过程中的压力损失，避免混凝土浆料在弯折处出现淤积堵管的问题，弯管端部的承插式接口结构可以快速对接不同管径的输送管路，适配现场多样化的管路连接需求。弯管侧部延伸出的带孔固定支耳，能够通过螺栓紧固件将整个组件稳固安装在车架的预设安装位上，抵消管路内流体流动产生的振动与冲击，避免长期作业过程中组件出现移位、接口松脱的故障。组件下部的阀体集成结构，集成了流体通断控制、流量调节的功能，侧部伸出的调节轴结构可以外接控制执行机构，操作人员既可以手动扳动调节轴完成管路开关操作，也可以连接气动、电动执行元件实现远程自动控制，适配不同作业场景的操作需求。阀体与弯管的连接部位采用密封面配合结构，能够耐受混凝土浆料、清洗水体等介质的长期冲刷腐蚀，保证连接位置无渗漏。从设计思路层面，整个组件采用模块化拆分设计，弯管段、阀体段、调节结构、固定支耳都作为独立结构单元进行设计，既方便生产加工过程中分别采用适配的工艺进行制造，降低加工难度，也便于后期使用过程中针对磨损、损坏的单个部件进行快速更换，降低设备维护成本。在外形尺寸与安装边界设计上，弯管的转弯半径经过反复校核，既保证了流体过流的顺畅性，也控制了组件整体的外廓尺寸，避免安装时与周边的车架结构、其他管路部件发生干涉；固定支耳的安装孔位间距、孔径参数完全匹配搅拌车车架的通用安装标准，不需要对整车结构进行额外改造就可以直接完成装配；下部调节轴的伸出长度与操作空间预留充分，无论是手动操作还是连接执行机构，都不会出现操作空间不足的问题，阀体下部的接口与上部弯管接口保持同轴度公差要求，保证管路对接后的整体直线度，减少管路额外的应力集中。整个组件的结构强度经过工况载荷校核，能够承受管路内高压流体的冲击、车辆行驶过程中的颠簸振动，满足工程作业场景下长期高负荷使用的可靠性要求。
