立式多功能带式砂光打磨设备结构设计

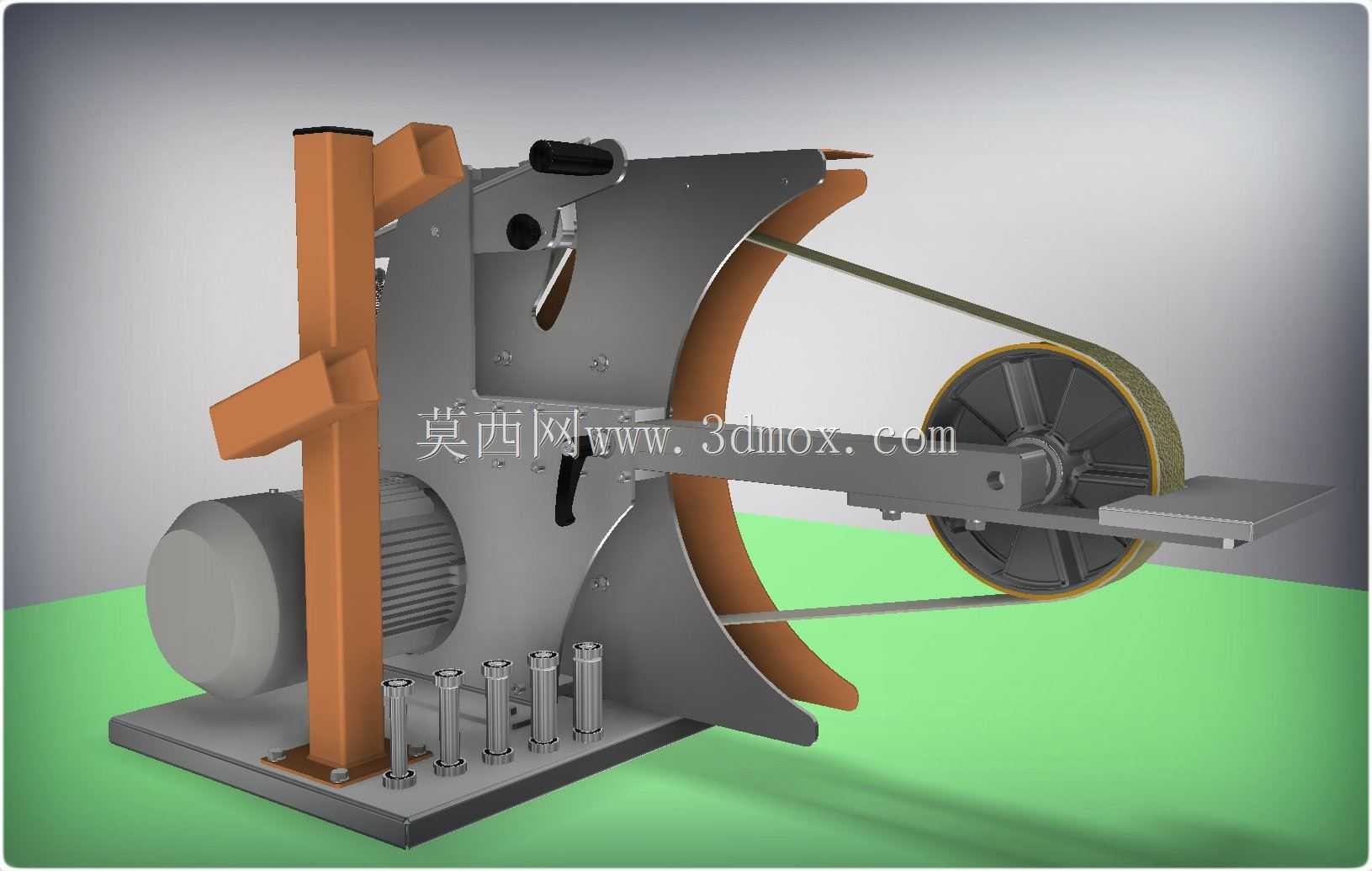

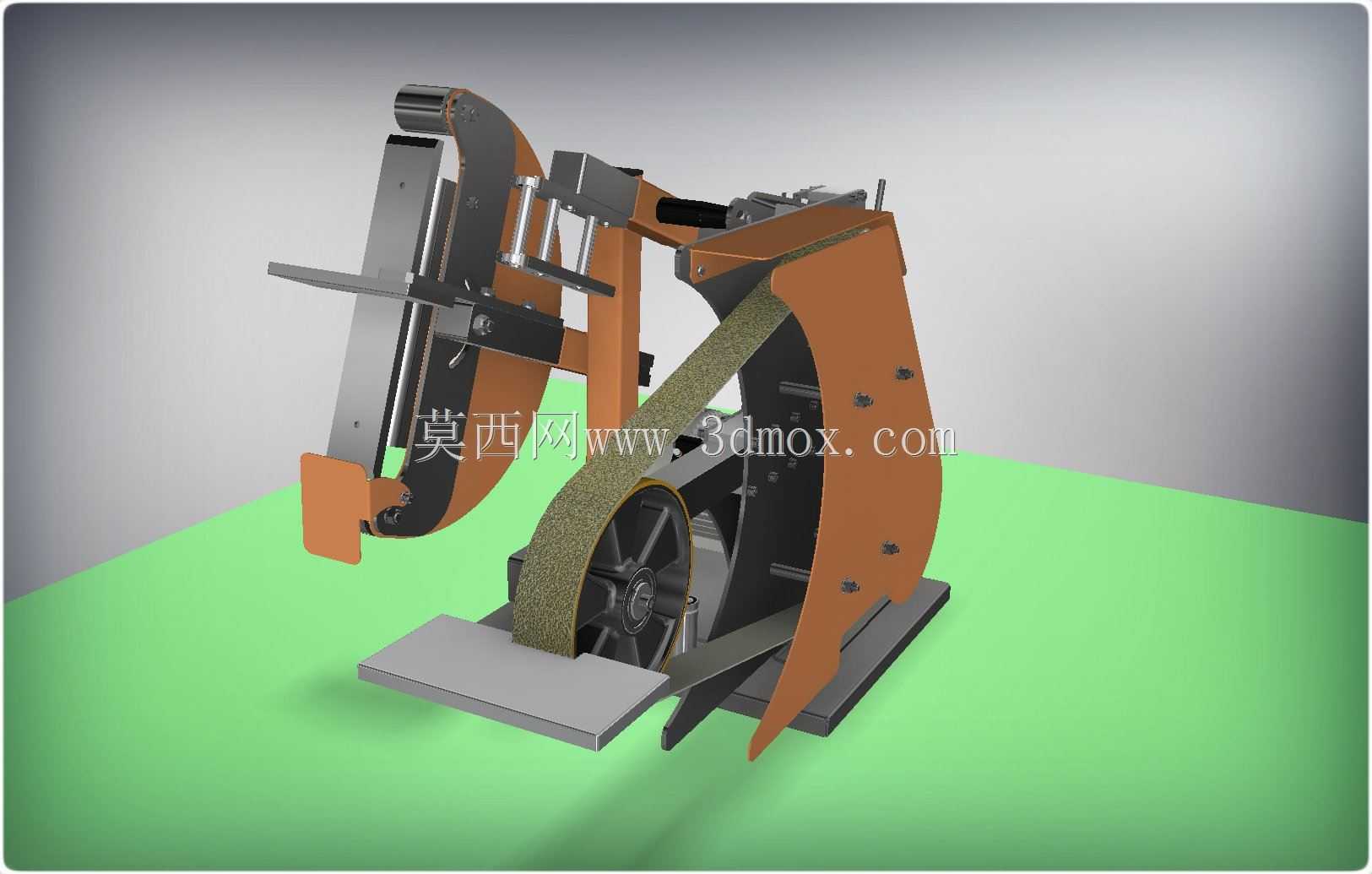

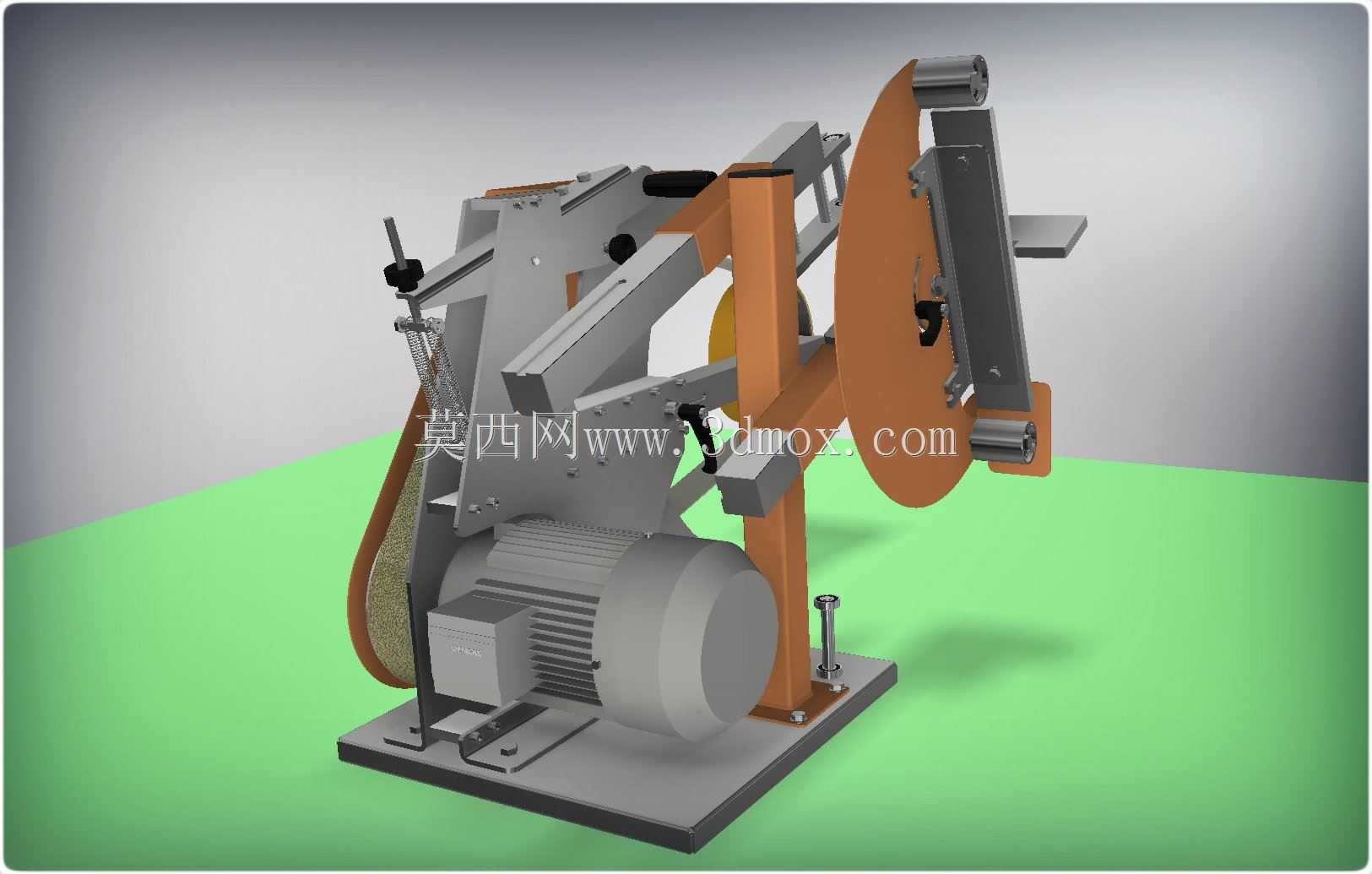

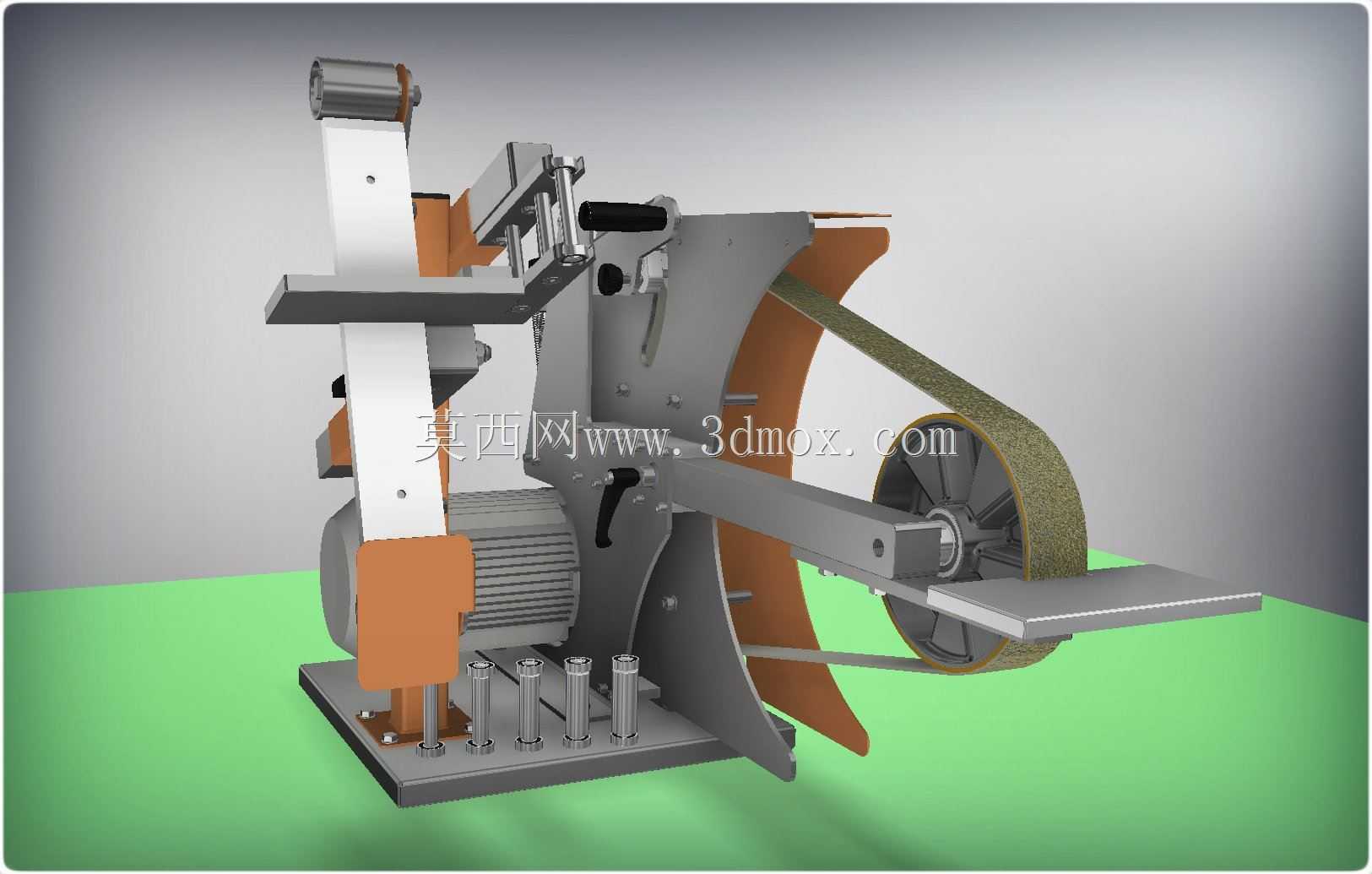

这款带式砂光设备主要面向五金加工、金属构件制造、小型零部件精加工等生产场景，可适配各类小型金属工件的表面打磨、焊缝整平、飞边去除、刃口钝化以及除锈抛光作业，在五金制品厂、机械维修车间、小型零配件加工门店都能适配使用，能够替代传统手工打磨的低效作业模式，大幅降低操作人员的劳动强度，同时提升打磨作业的一致性与加工精度。设备采用立式落地布局结构，整体结构紧凑，底座采用加厚钢板焊接成型，底部预留了标准安装孔位，可直接固定在车间工作台面或者独立水泥基座上，安装时无需额外搭建复杂支撑结构，整体占地空间较小，能够适配狭小作业空间的摆放需求。动力单元采用卧式电机直连驱动结构，减少了中间传动环节的动力损耗，电机与砂带驱动轮之间做了同轴度校准设计，运行过程中振动幅度小，长时间连续作业也能保持稳定的输出转速。设备设置了多组可调式砂带导向轮与张紧机构，操作人员可根据砂带的磨损情况快速调整张紧力度，更换砂带时无需拆解大量结构件，单人即可在短时间内完成砂带更换操作。设备同时配置了平面工作台与弧面靠模结构，平面工作台可托持规则平板类工件完成匀速进给打磨，靠模结构可适配管件、异形曲面工件的仿形打磨，能够满足不同形态工件的加工需求。整机的防护结构做了针对性设计，砂带运行区域设置了半包围式防护挡板，能够阻挡打磨过程中产生的金属碎屑飞溅，同时预留了碎屑导流斜面，打磨产生的废屑可顺着斜面滑落至设备下方的收集区域，便于日常清理维护。操作侧设置了符合人体工学的扶手与调节手柄，操作人员可站在设备正前方完成工件进给、砂带松紧微调等全部操作，无需频繁变换作业位置。设备的接触轮采用不同硬度的橡胶材质制作，可根据打磨工序需求更换不同粗糙度的接触轮，完成从粗磨去料到精抛提亮的全工序加工，无需额外配置多台打磨设备，能够帮助中小加工场景压缩设备采购成本，提升车间空间利用率。
