立式多功能带式砂光打磨设备结构设计

这款立式带式砂光设备主要面向五金加工、金属构件制造、小型零部件精加工场景，可适配小型五金件、异形金属构件、焊接后工件的表面处理工序，能够完成工件表面除锈、焊缝打磨、飞边去除、粗糙度精整、平面及小弧度曲面抛光等多类加工需求，在五金制品厂、机械维修车间、小型零件加工工位都能适配使用，相比手持角磨机打磨的作业方式，它能提供更稳定的磨削接触面，有效降低人工操作的劳动强度，同时提升打磨后工件表面的均匀度，减少人工打磨带来的表面纹路杂乱、过磨损伤工件的问题。

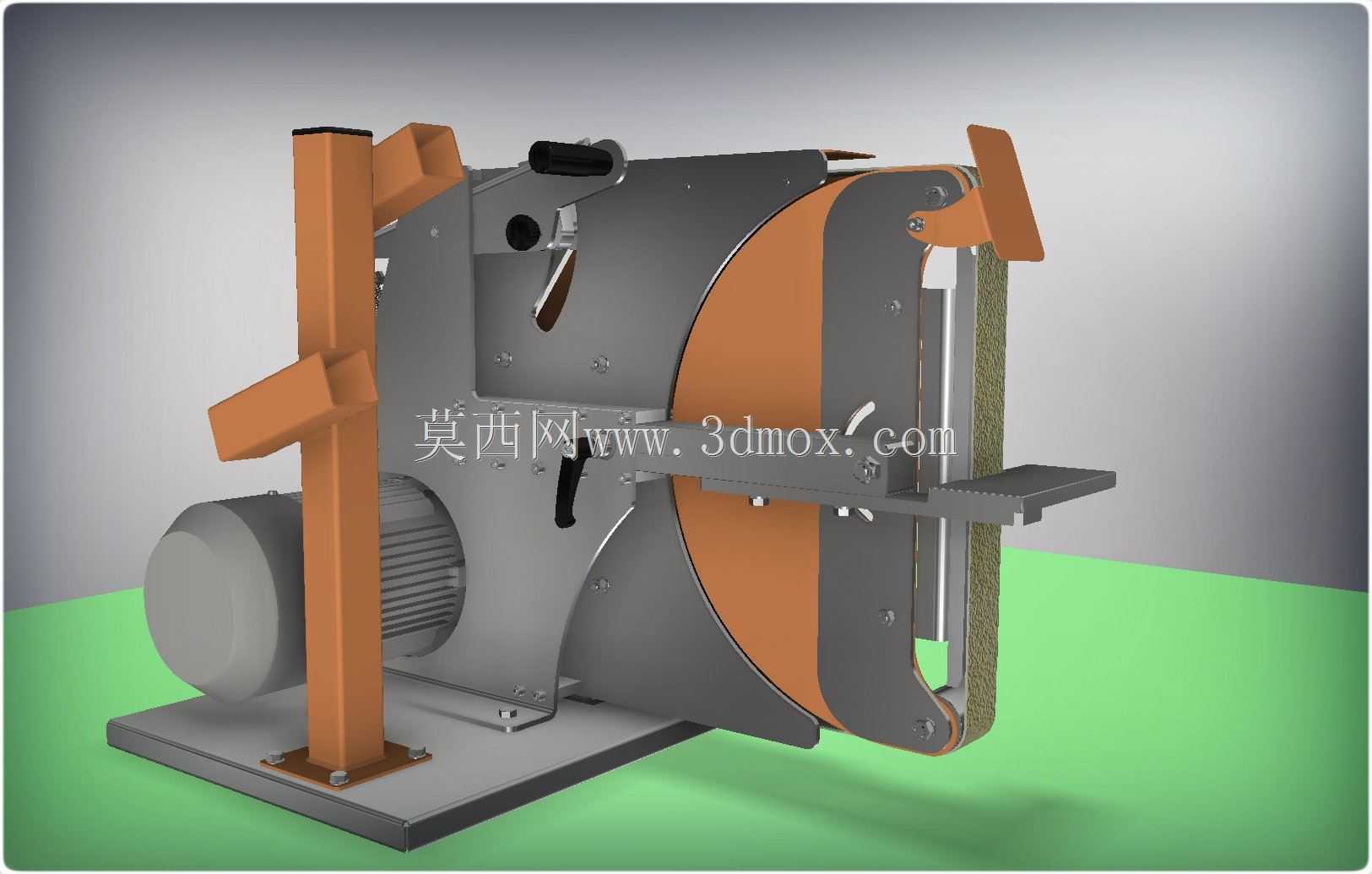

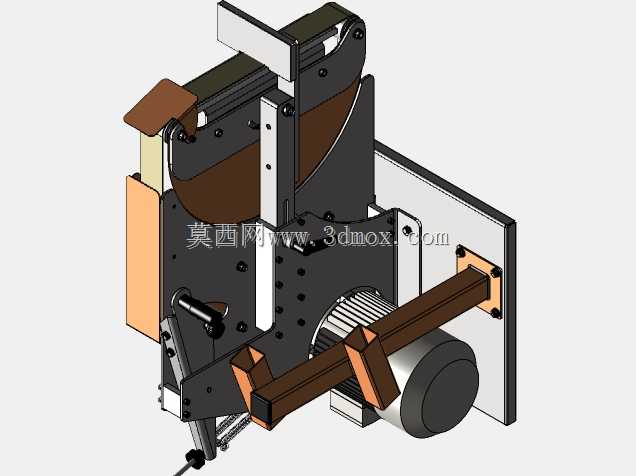

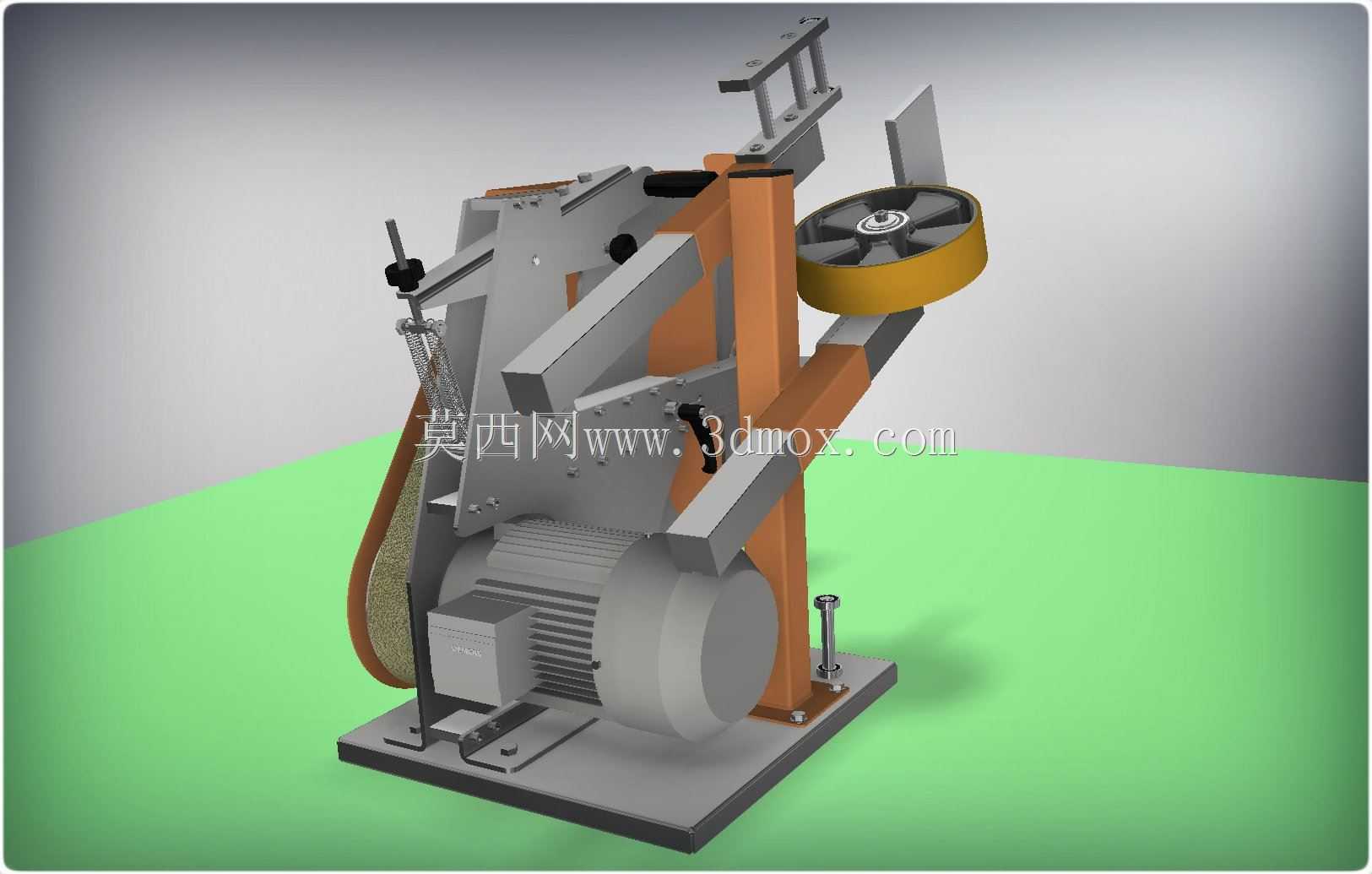

设备采用立式集成化结构设计，将驱动单元、砂带张紧机构、工件托持组件、防护结构整合在同一立式安装底座上，底座预留了多组安装固定孔位，可直接通过螺栓固定在车间工作台面或者独立设备支架上，安装时仅需保证底座水平即可，不需要额外搭建复杂的支撑结构，整体占地空间紧凑，适合小型加工工位的布局需求。驱动部分采用卧式安装的动力单元直连传动结构，减少了多级传动带来的动力损耗，能够为砂带运转提供稳定的输出扭矩，保障磨削过程中砂带线速度稳定，不会因为磨削压力变化出现转速骤降影响打磨效果的问题。

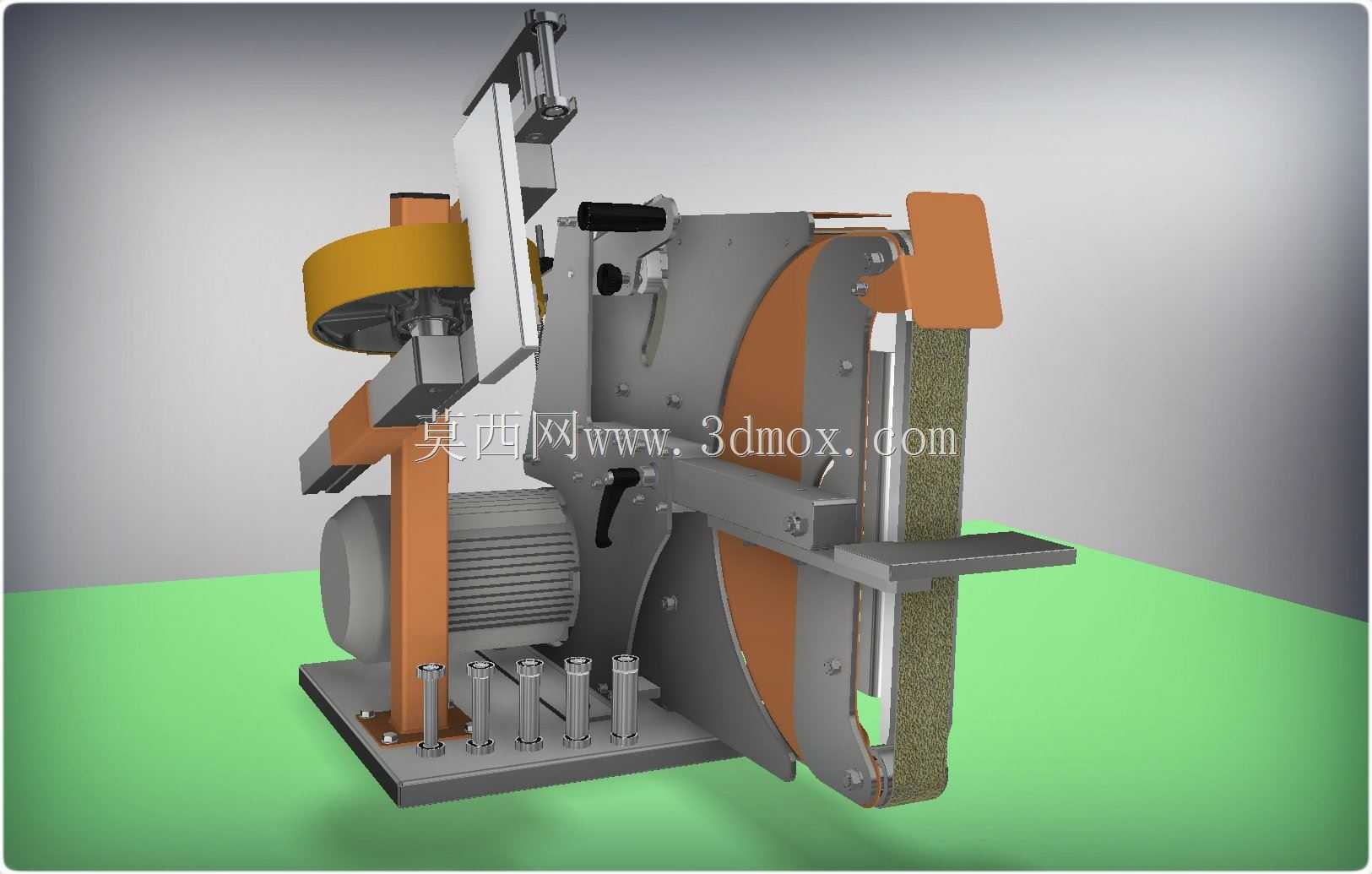

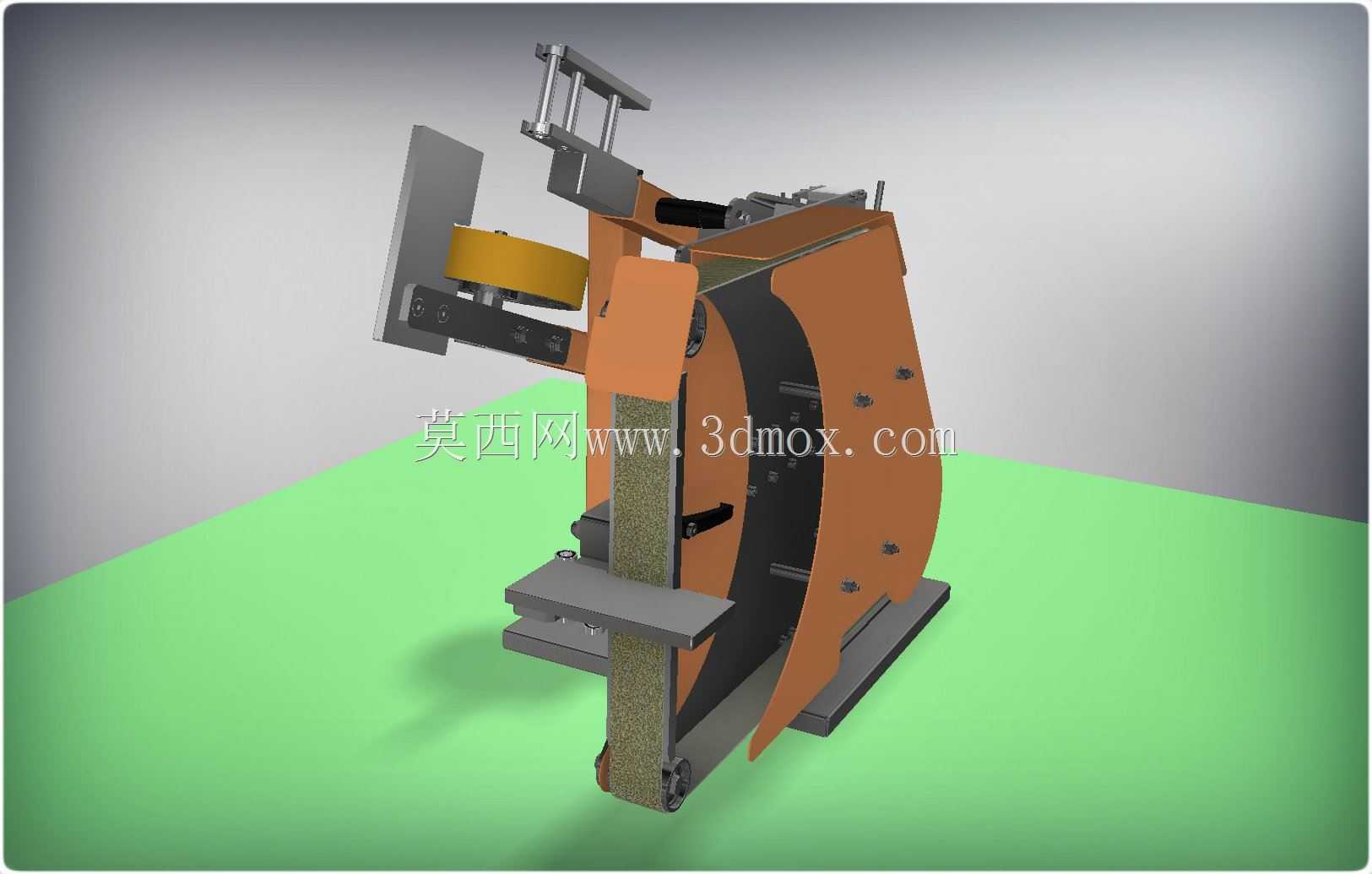

砂带运行路径上设置了多组导向轮与张紧调节机构，既可以保证砂带运转过程中不会出现跑偏、窜动的问题，也能快速调整砂带张紧度，方便更换不同目数的砂带来适配粗磨、精磨、抛光等不同加工工序的需求。设备上配置了多组不同角度的工件靠架，既有水平托持平台用于平面工件的打磨进给，也有倾斜靠面适配小角度斜面、异形边角的打磨作业，操作人员可以根据工件的形状调整靠架的伸出长度与角度，获得稳定的工件支撑，避免打磨过程中工件晃动带来的加工误差。设备的接触轮部分采用软硬适配的结构设计，硬接触区域适合大磨削量的去飞边、除锈作业，软接触区域适配曲面、弧面的精抛工序，能够覆盖更多类型工件的加工需求。

在安全设计上，设备的传动区域、砂带非工作区域都设置了防护挡板，避免磨削过程中飞溅的磨屑、砂带意外断裂带来的安全隐患，同时预留了磨屑收集的对接位置，可配套小型吸尘装置收集打磨产生的粉尘，改善作业工位的环境。整体结构的受力路径经过优化，底座的承重结构、支撑立柱的截面尺寸都经过受力校核，长时间满负荷磨削作业也不会出现结构变形、振动超标的问题，能够保障长期使用的加工精度稳定性。
