山地车全悬挂车架结构设计方案

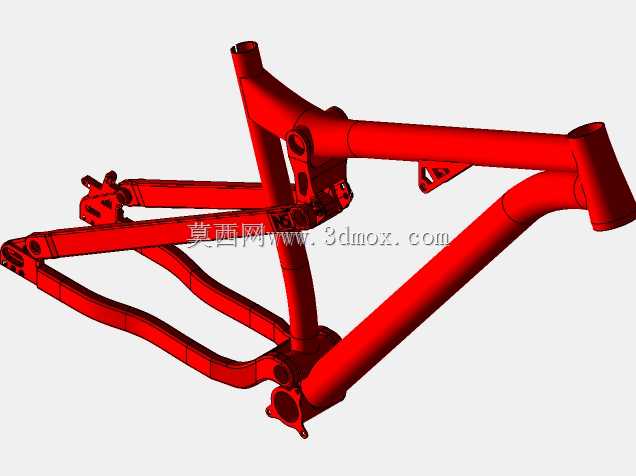

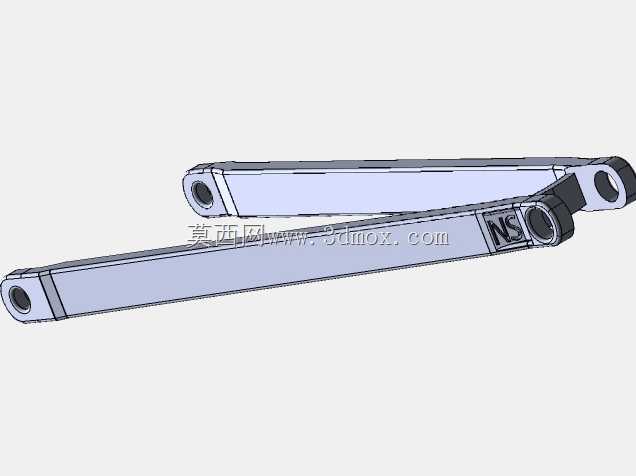

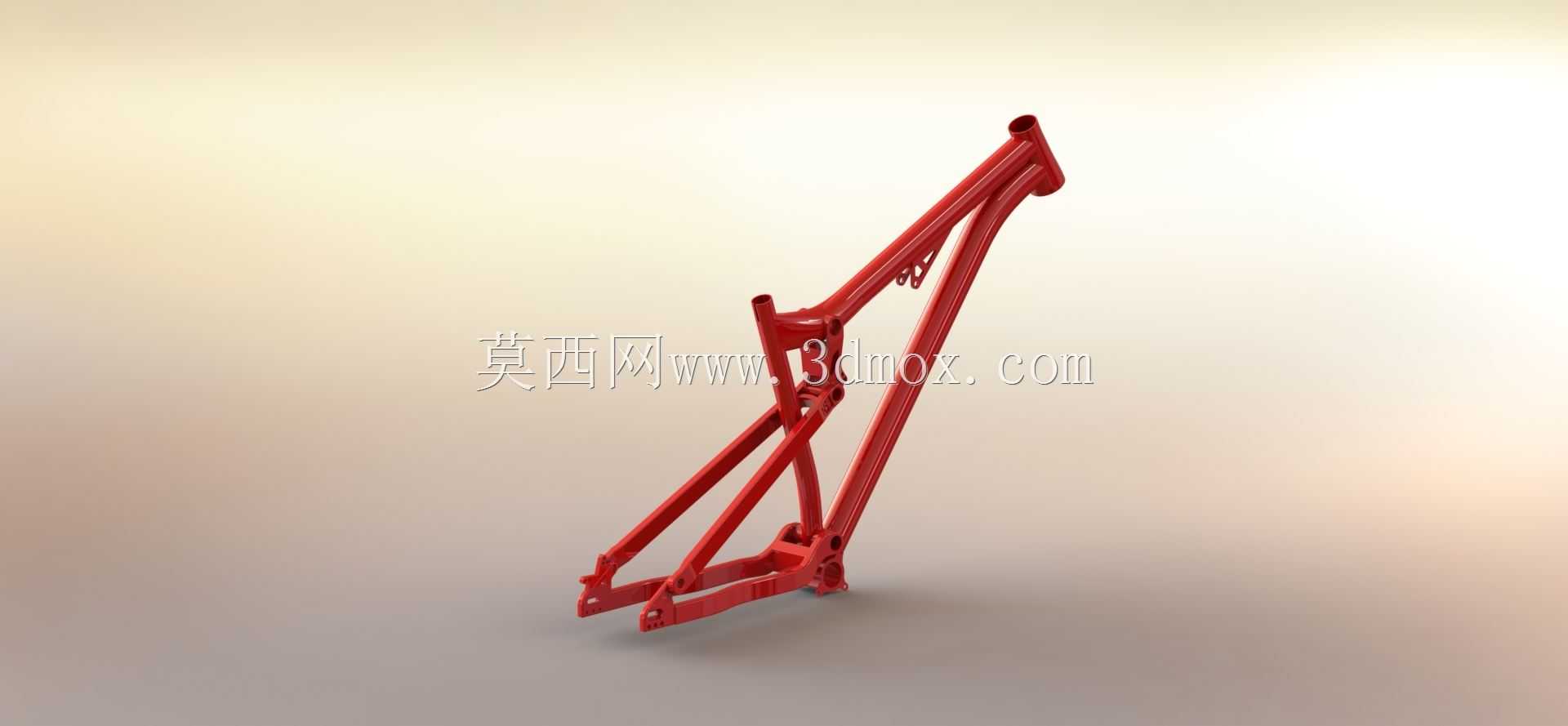

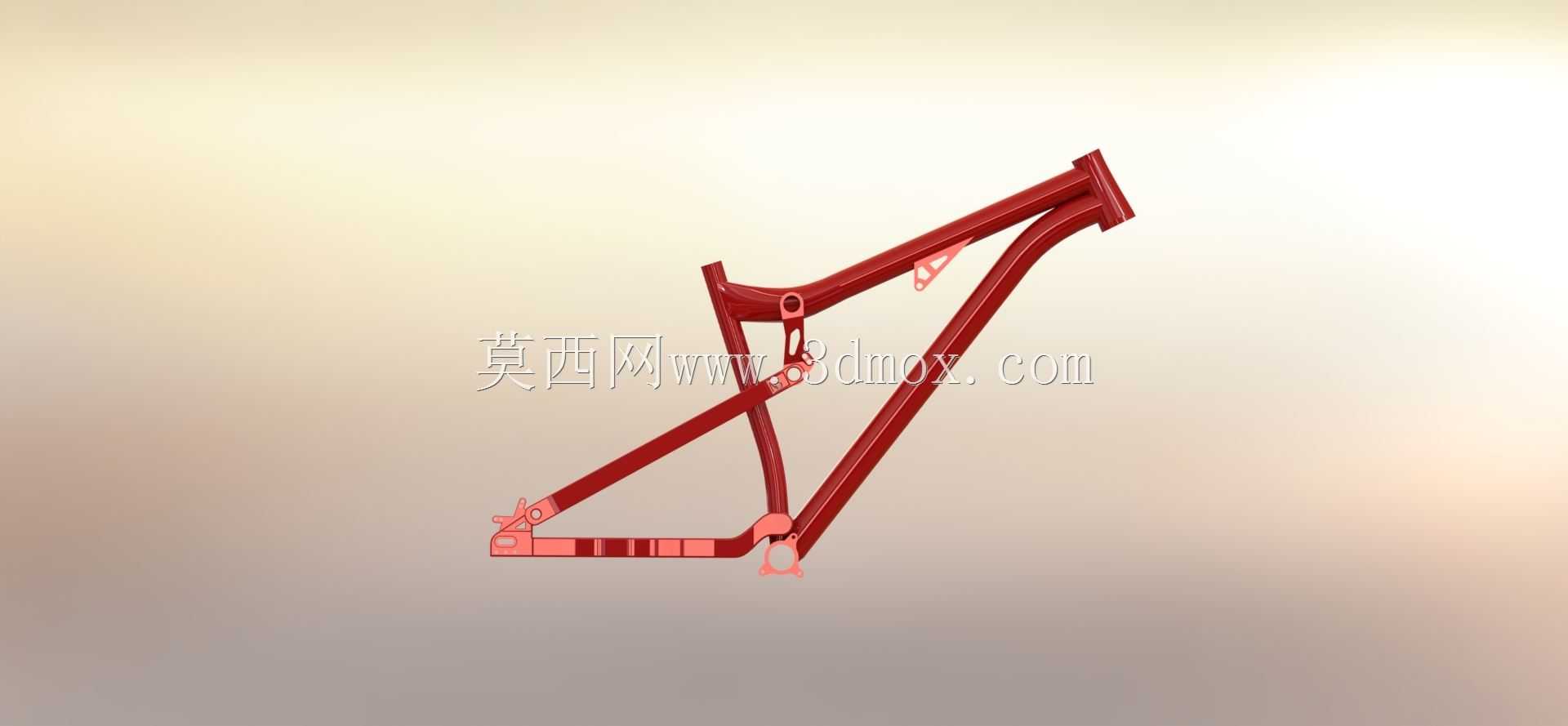

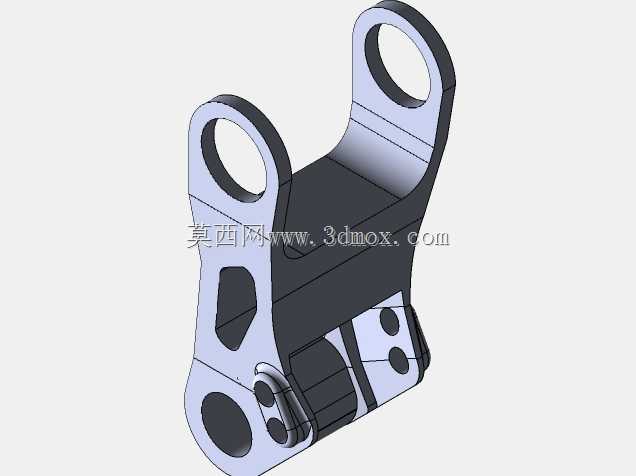

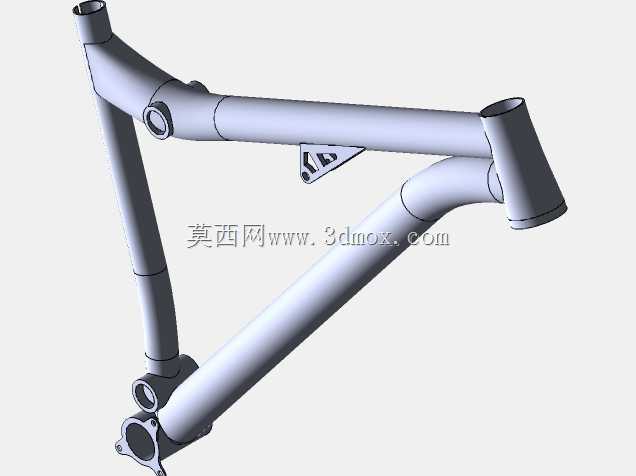

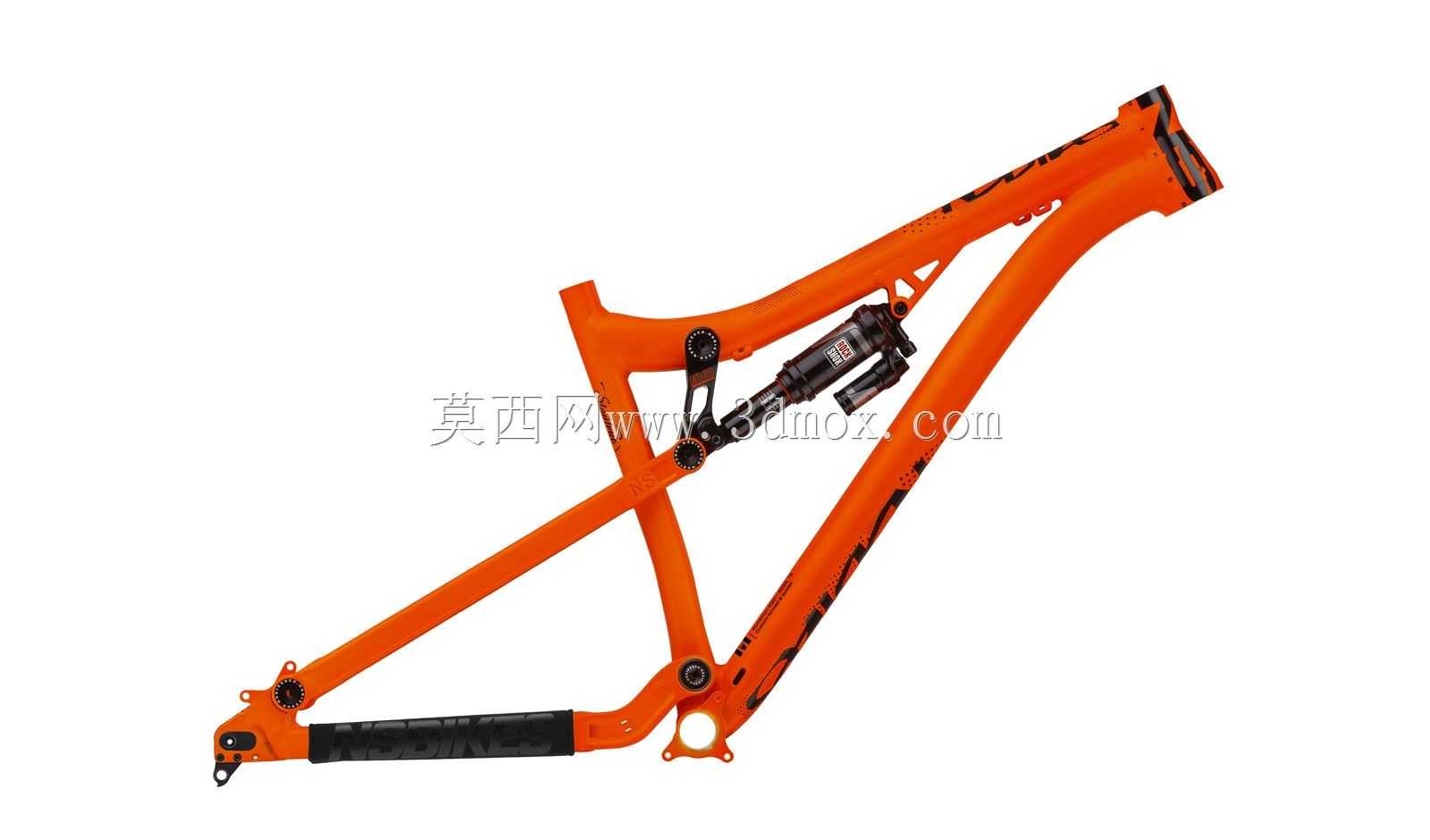

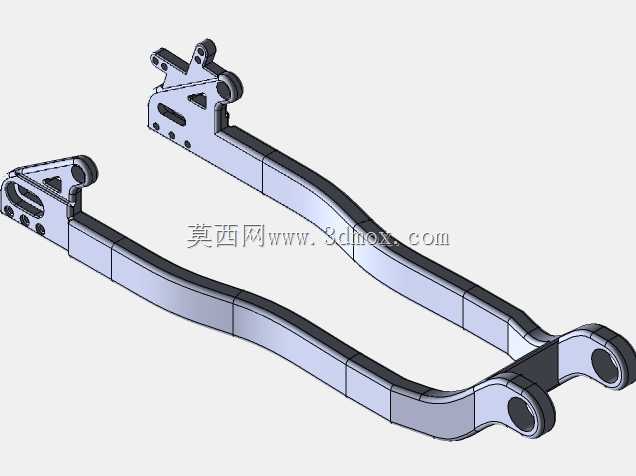

这款全悬挂山地车架是山地越野骑行装备的核心承载部件，主要应用于山地越野、林道穿越、速降骑行等户外骑行场景，作为整车的核心骨架，承担着连接前后轮组、传动系统、制动系统、操控组件与骑行者的核心作用，同时通过后悬挂结构吸收越野路面传递的冲击载荷，大幅提升复杂路况下的骑行操控稳定性与骑乘舒适度。在功能特性层面，该全悬挂车架采用多连杆后避震结构设计，能够在骑行过程中通过后三角的可控形变抵消路面颠簸带来的垂直冲击力，避免硬架车型在大落差、乱石路段出现的轮组弹跳、抓地力流失问题，同时合理的连杆杠杆比设计能够匹配不同规格的后避震器，兼顾踩踏效率与避震行程表现，既可以满足爬坡踩踏时的刚性需求，避免动力泄力，也能在高速冲坡、落地冲击时提供充足的缓冲行程，保护骑行者肢体与整车零部件不受冲击损坏。在设计思路上，该款车架优先遵循山地骑行的受力分布逻辑，头管部位做了加厚补强设计，应对越野过程中前叉传递的复杂冲击载荷，五通区域采用高刚性一体化结构，保障踩踏动力的高效传递，后三角连杆枢轴点位置经过多轮受力仿真优化，精准匹配踩踏抗蹲伏、刹车抗抬升的性能需求，避免骑行过程中出现不必要的悬挂异动，各管材之间的衔接过渡采用平滑流线造型，既可以减少应力集中风险，也能优化整车外观视觉效果。在安装边界与尺寸适配层面，该车架预留了标准规格的头管安装位，可适配主流锥管前叉；五通采用通用螺纹规格，兼容市面主流山地车曲柄、中轴组件；后叉开档符合山地车轮组通用安装标准，可适配不同轮径的越野轮组；后避震安装座预留了标准安装孔距，支持不同行程、不同规格的后胆替换；车架上还预留了碟刹安装座、变速走线孔位、水壶架安装位等附属结构安装点位，能够满足整车组装的全维度配件适配需求，各安装位的同轴度、孔位公差都经过严格校验，保障配件安装后的配合精度，避免出现安装错位、部件干涉的问题，为后续整车组装调试提供充足的适配空间。
