游艇俱乐部多层帆船运载拖车结构设计

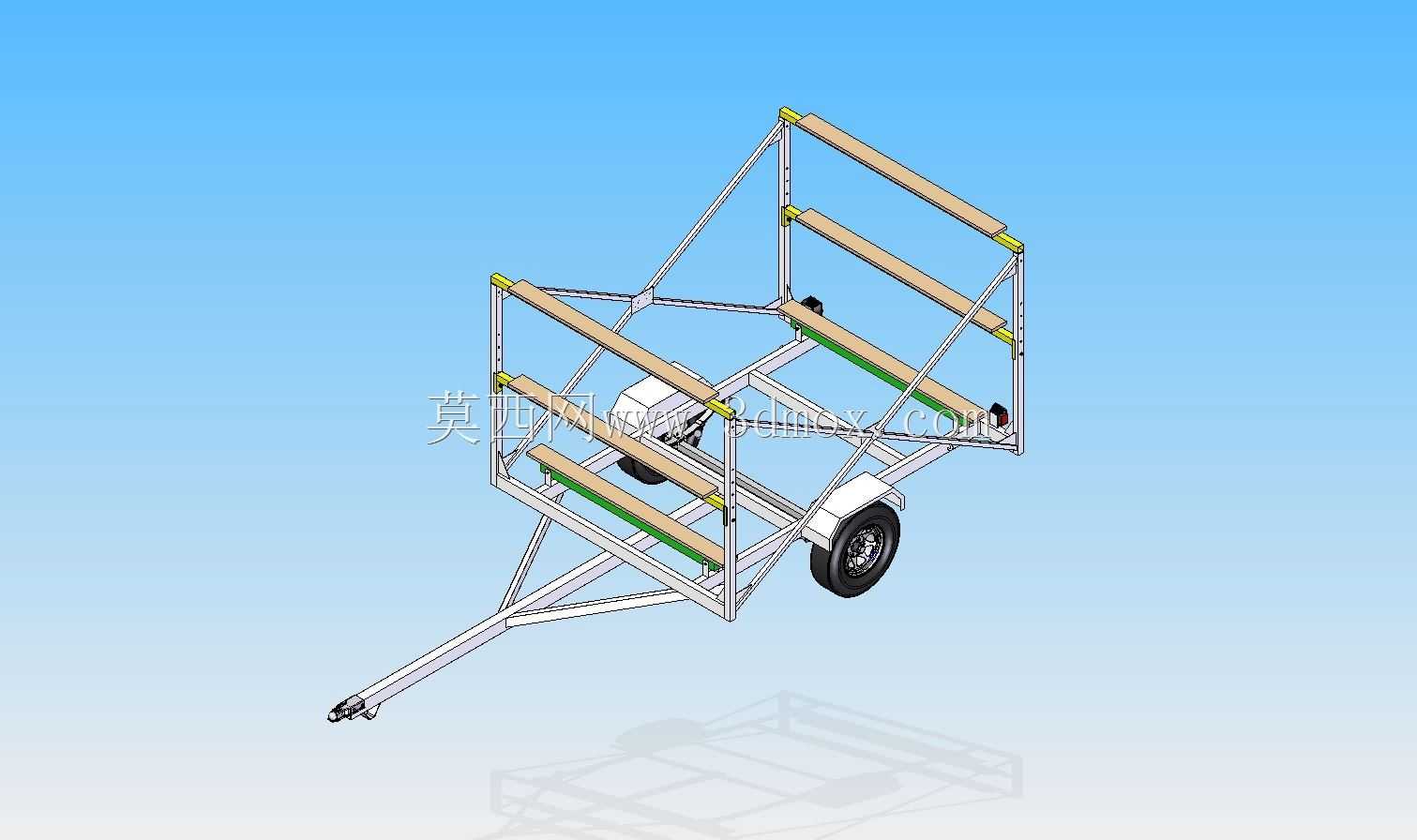

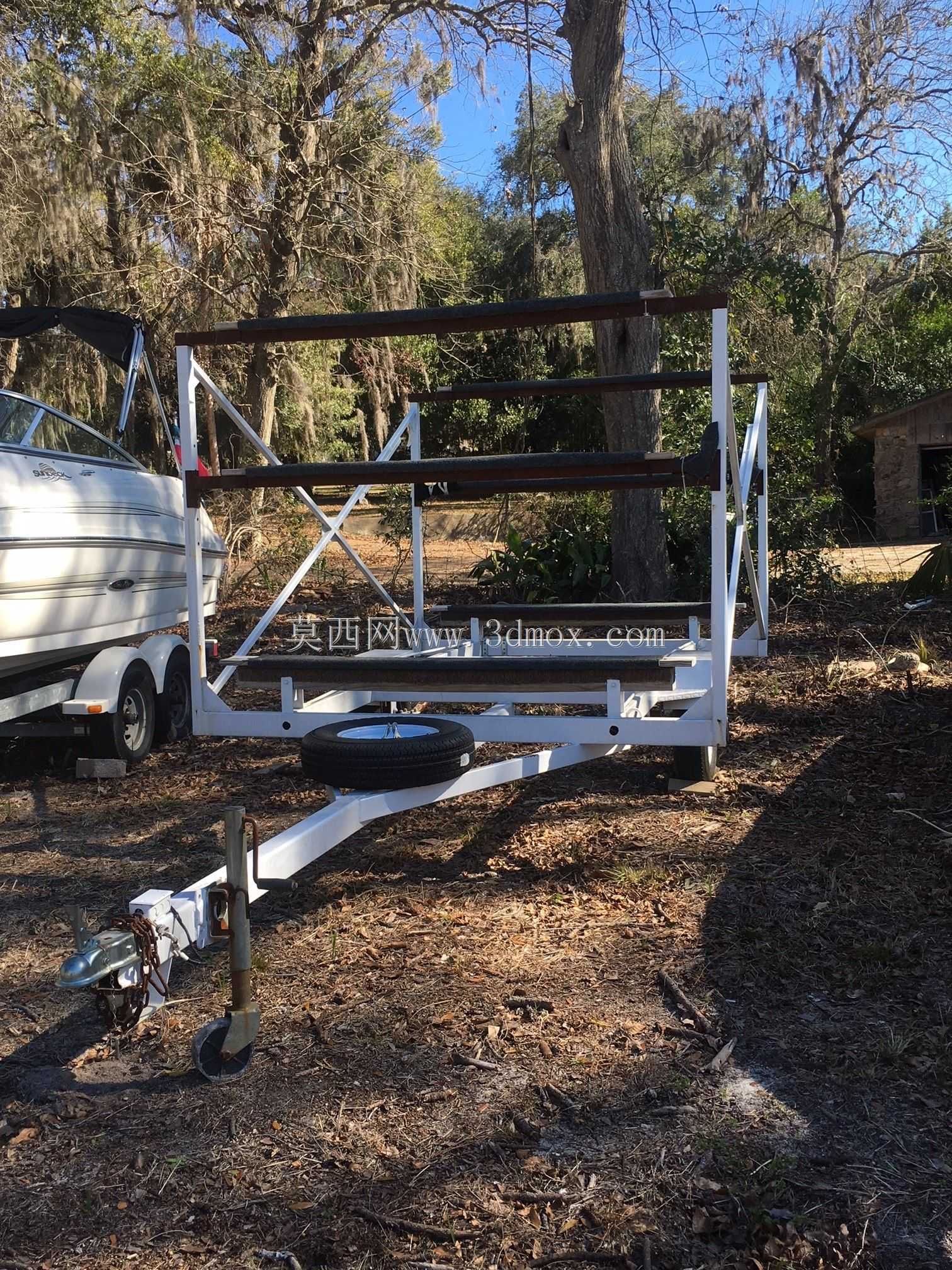

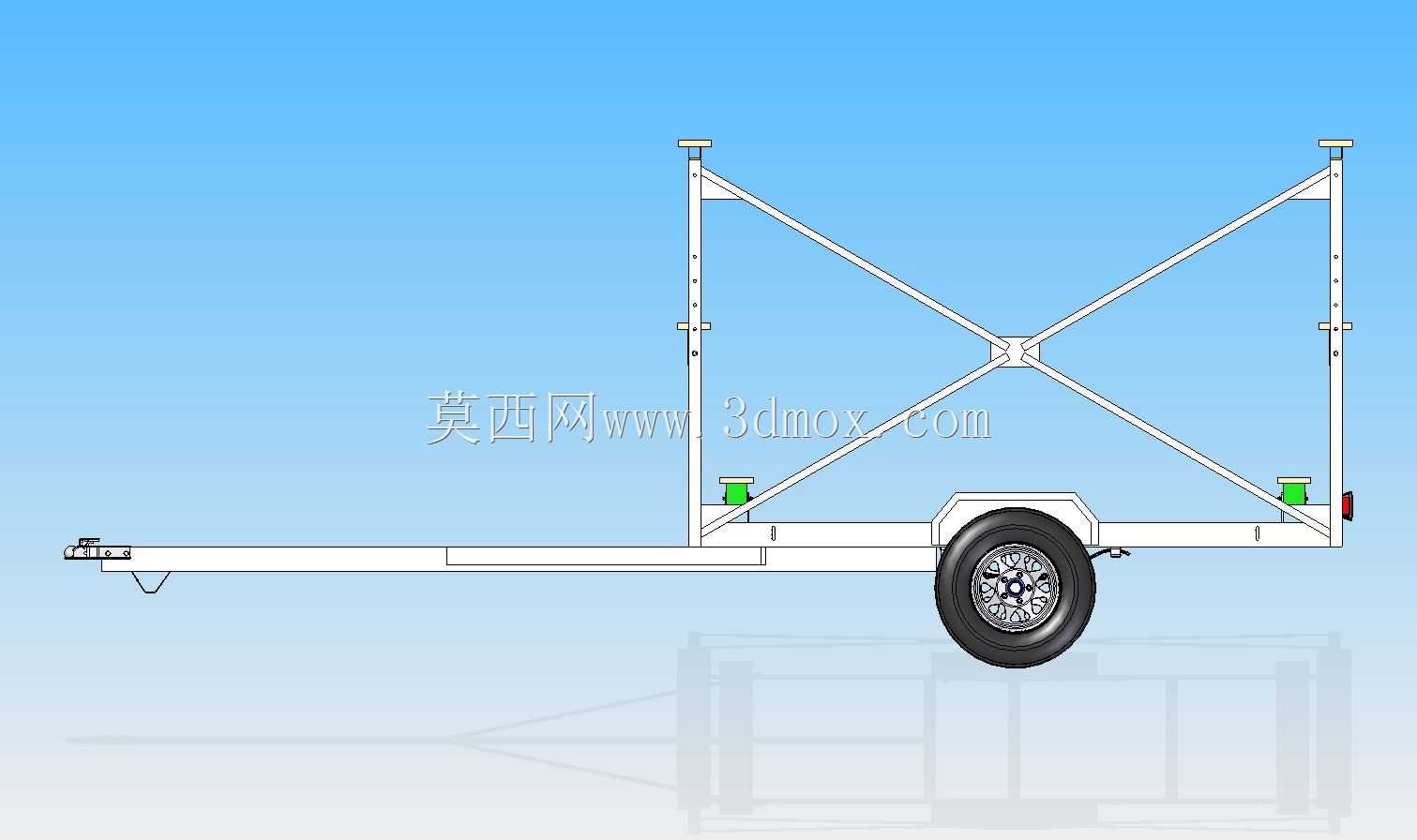

这款拖挂设备主要面向游艇俱乐部、水上运动赛事承办方的短途转运场景，用于在陆地堆场与下水坡道之间完成多艘小型帆船的批量转运作业，解决传统单船转运效率低、多车调度成本高的痛点，适配俱乐部日常船只调度、赛事期间批量船只转场、船艇维护保养时的移位等实际作业需求。设备整体采用拖挂式结构设计，前端设置标准拖挂连接机构，可适配多数具备拖挂资质的乘用车、场地作业车的牵引接口，连接部位设置缓冲减震结构，避免牵引起步、制动时的冲击力传递至车架造成船体磕碰。车架主体采用高强度矩形钢管焊接成型，整体框架做三角形加强筋布局，在控制整体自重的前提下保证足够的结构强度，可同时承载多艘小型帆船的重量，行驶过程中不会出现车架形变、开焊等问题。车架上方设置三层分层置物托架，每层托架都铺设防滑缓冲垫条，垫条采用耐磨防滑的柔性材质，既可以增大与帆船船体的摩擦力避免运输过程中船体移位，也能避免硬质金属框架直接接触船体表面造成刮擦掉漆、船体损伤。托架侧边设置可调节的固定绑带挂点，可根据不同尺寸帆船的船型轮廓调整绑带固定位置，适配不同长度、宽度的小型帆船、帆板的固定需求，绑带挂点做圆角钝化处理，避免尖锐边角割伤绑带或者船体。行走部分采用单轴双轮布局，配备标准橡胶充气轮胎与密封式轮毂轴承，适配硬化铺装路面、砂石场地路面等多种俱乐部常见的通行路况，轮组上方设置弧形挡泥板，避免行驶过程中泥水飞溅到下层放置的船体表面。车架侧边设置可折叠的辅助支撑腿，在停放装卸船只时可将支撑腿放下固定车架位置，避免装卸过程中车架晃动移位，行驶状态下支撑腿可向上折叠固定，不会影响通行通过性。整体结构的安装边界充分考虑小型场地的通行需求，整体宽度控制在常规场地道路可通行的尺寸范围内，转弯半径适配俱乐部内部狭窄道路的转向需求，拖挂状态下不会占用过多通行空间，多层托架的高度设置也充分考虑了人工装卸的操作高度，无需借助大型登高设备即可完成上下层船只的固定与装卸作业，降低日常使用的操作门槛。
