简化款便携定角式手动磨刀装置

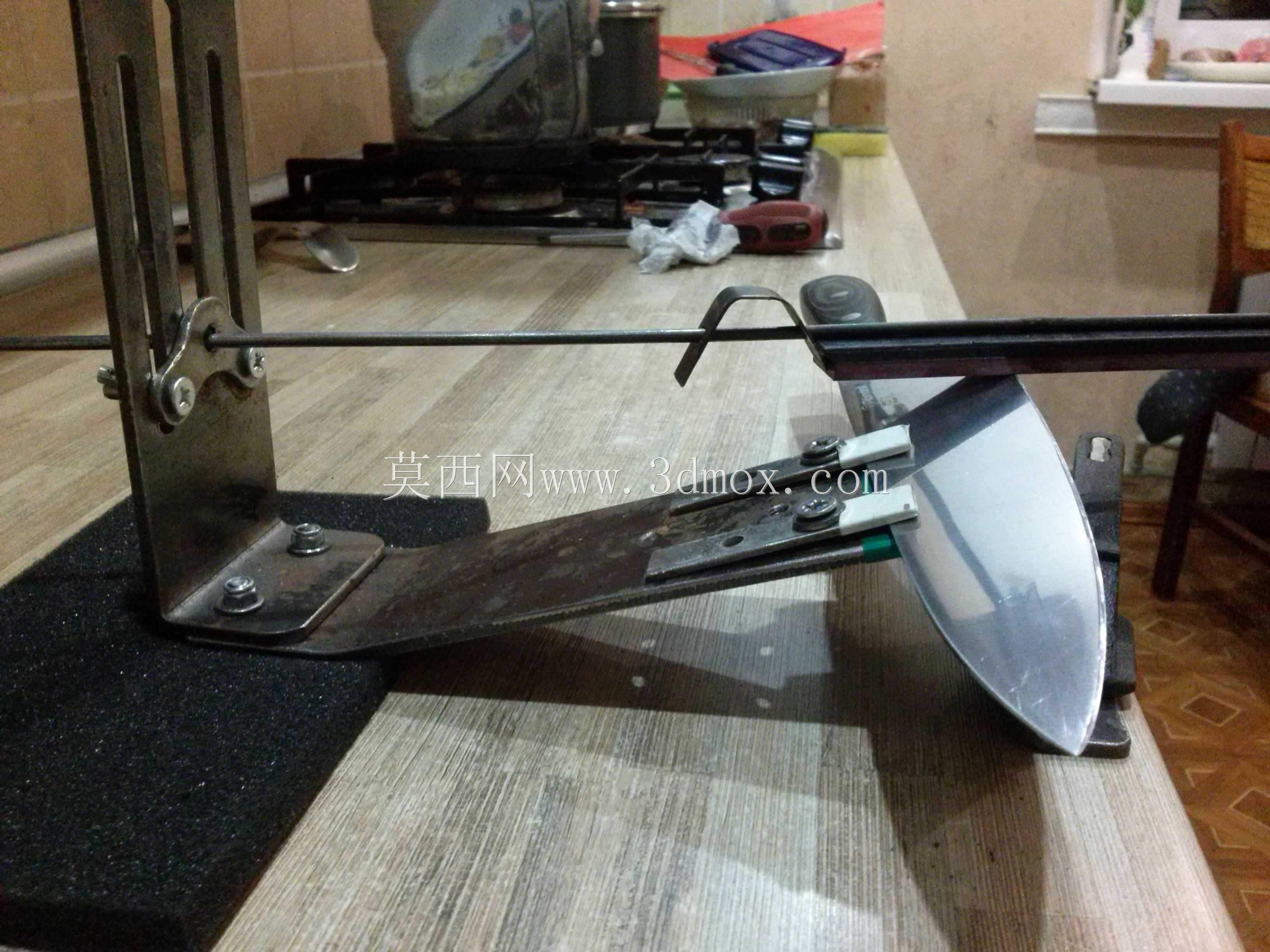

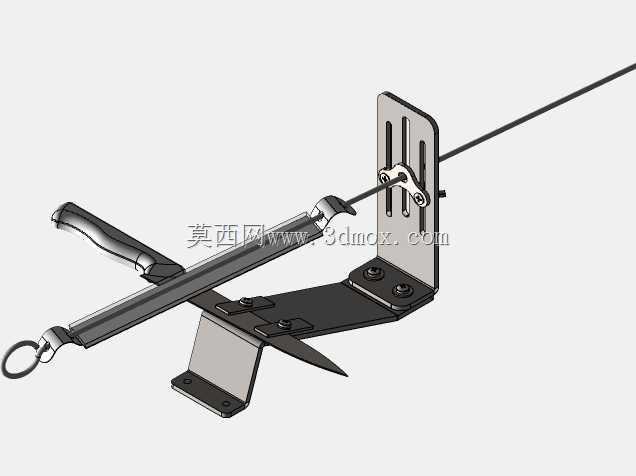

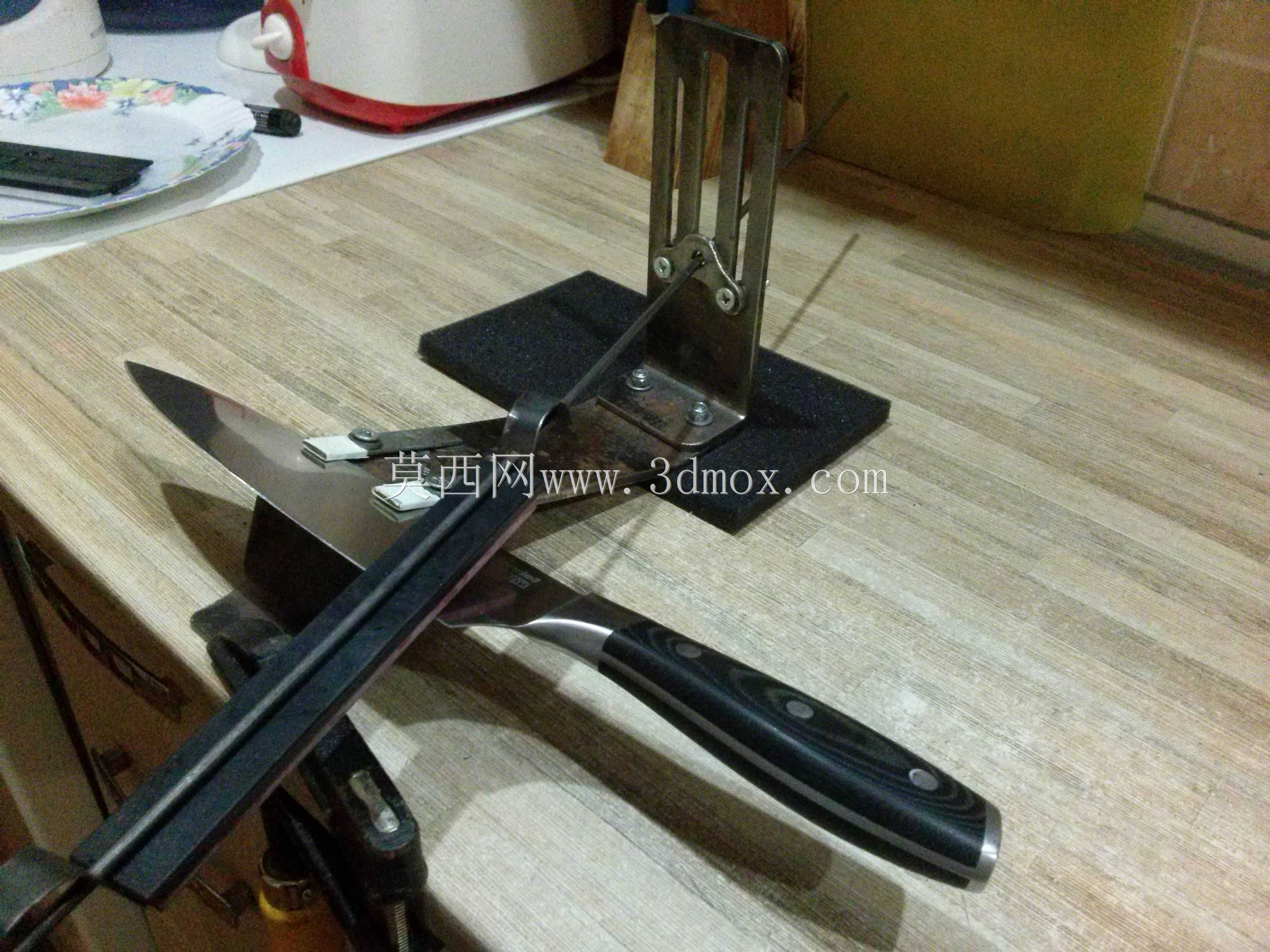

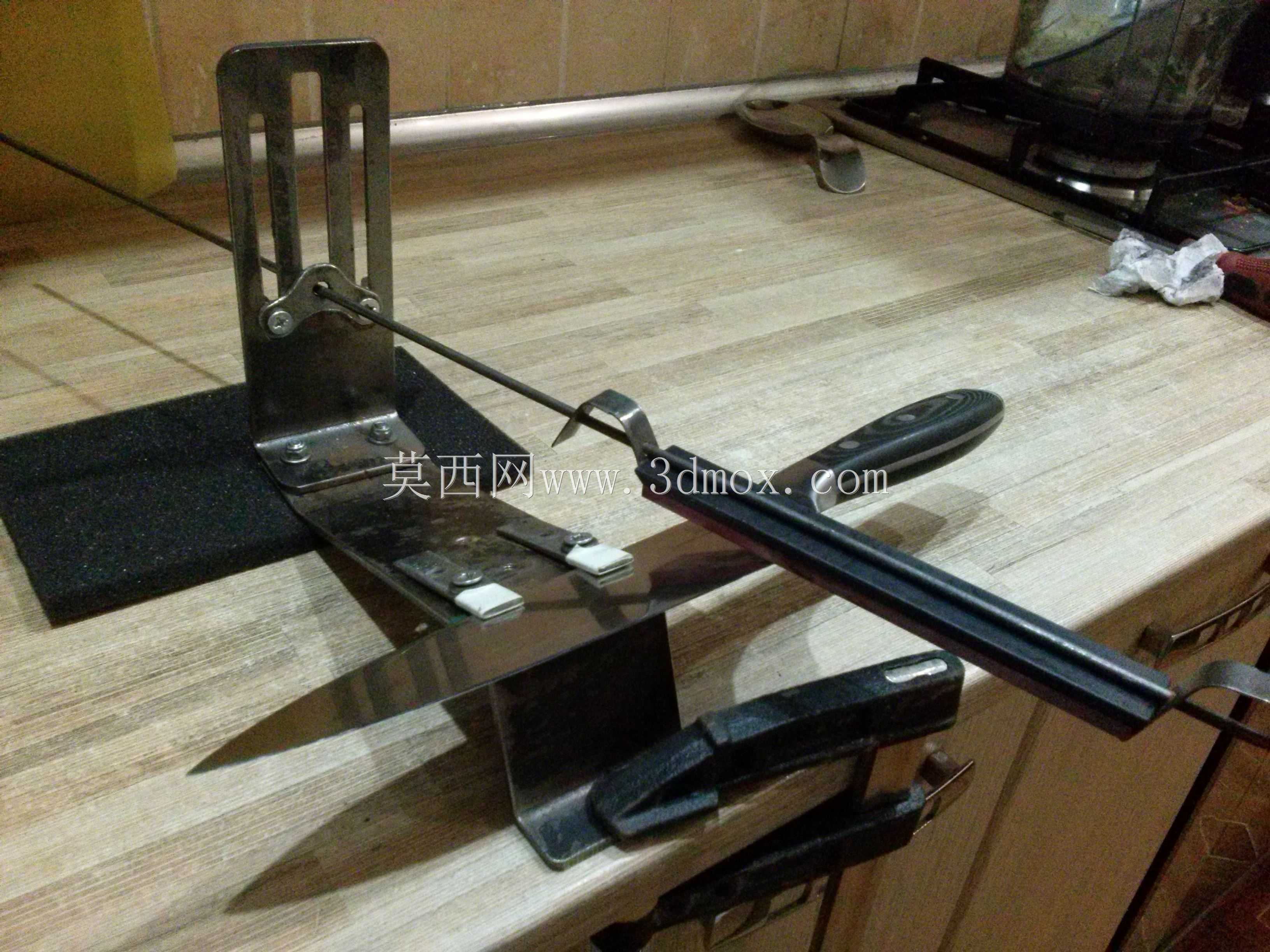

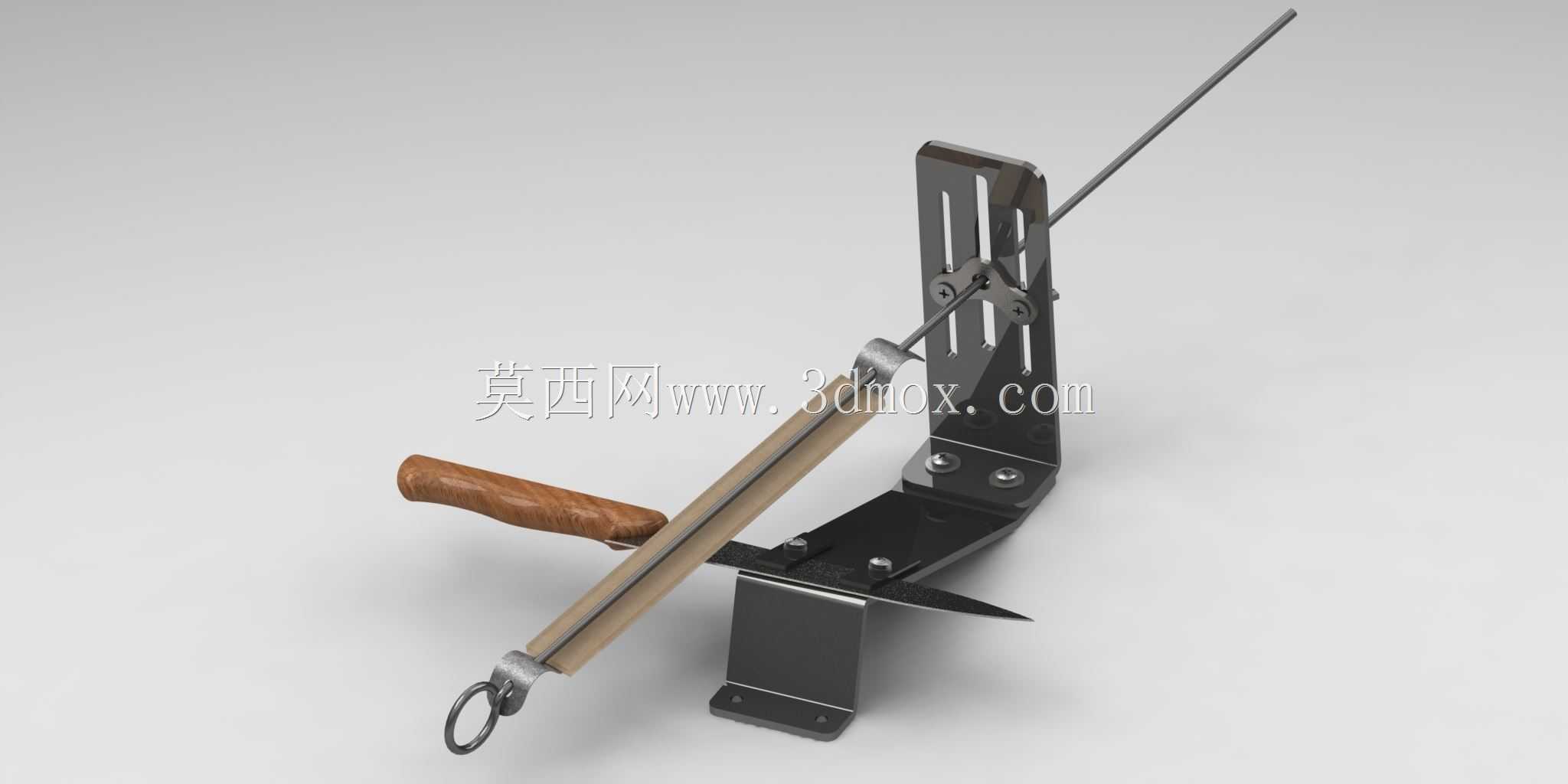

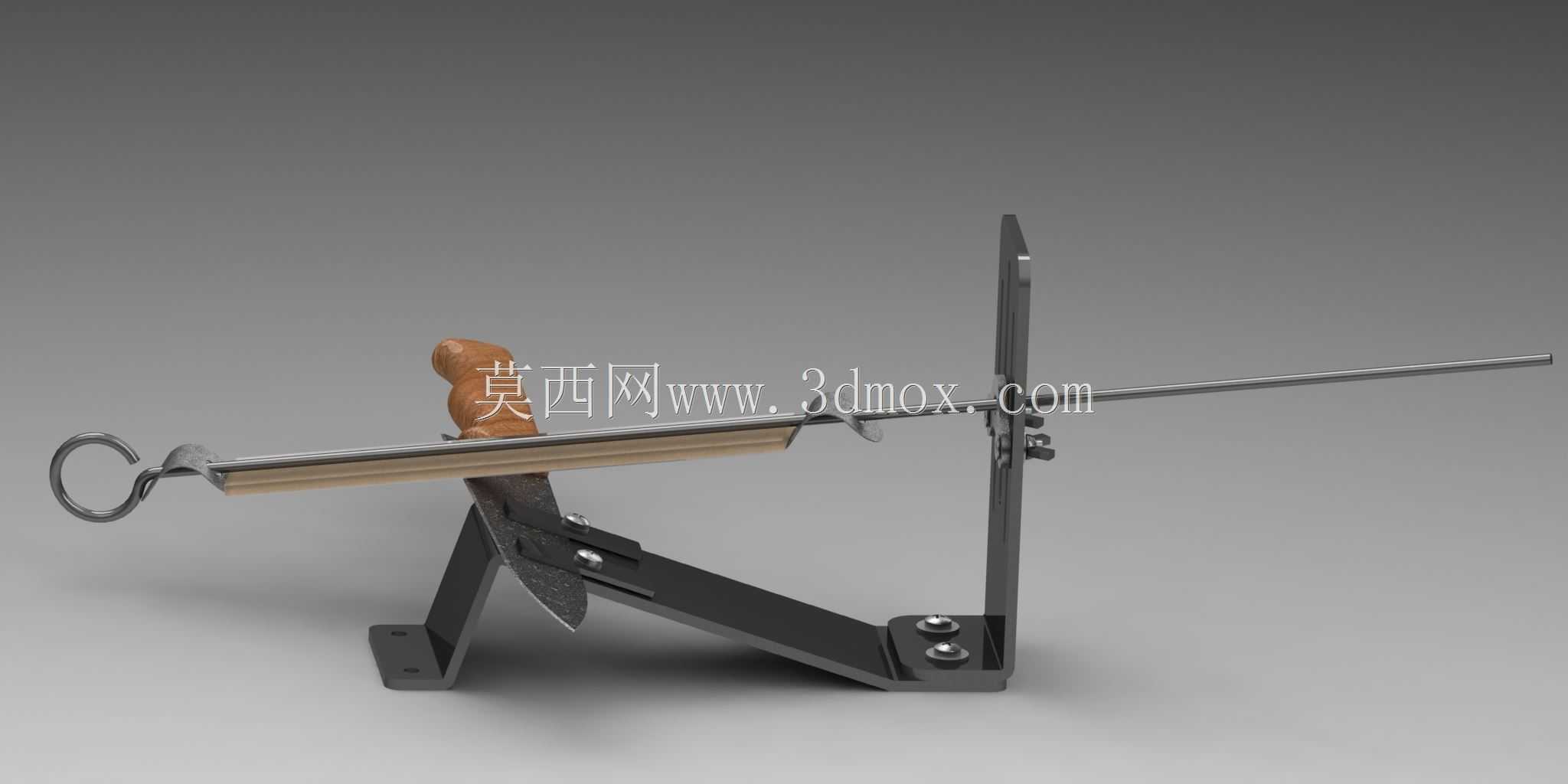

这款简化版定角磨刀装置，主要面向家用刀具养护、户外作业刀具维护、小型工坊刀具修磨等场景，解决传统手工磨刀角度难把控、刃口打磨不均、新手操作易磨坏刀刃的痛点，适配各类家用菜刀、水果刀、户外折刀、直刀等常见刃具的开刃与日常修磨作业。装置整体采用L型折弯底座作为承载主体，底座预留两个沉头安装孔，可通过螺丝快速固定在木质工作台、金属操作台甚至平整的户外木板表面，安装边界要求低，无需复杂的预装工位，整体展开后横向长度约28厘米，纵向底座深度约8厘米，垂直导向支架高度约15厘米，占用操作台空间极小，闲置时可直接收纳进工具箱，便携性突出。功能设计上，装置采用定角滑动导向结构，垂直支架上设置可上下调节、可锁止的导向滑套，穿入滑套的横向导向杆一端设置拉环，另一端设置可夹持磨刀石的固定夹，使用者可根据刀具刃口的开刃角度需求，调整滑套的高度与偏转角度，锁定后即可保证全程打磨角度恒定，避免手工磨刀时角度晃动导致的刃口弧度不均、刃线歪斜问题。底座前端设置可翻转的刀具压持结构，打磨时将刀具放置在底座的倾斜承托面上，压下带木质握柄的压杆即可将刀具牢牢固定，无需手持刀具靠近磨石，大幅提升操作安全性，避免打磨过程中打滑划伤的风险。设计思路上做了极致的简化优化，摒弃了传统定角磨刀器复杂的多轴调节结构与多余的辅助配件，仅保留角度锁定、刀具固定、磨石导向三个核心功能模块，整体零件数量少，折弯钣金件占比超过七成，加工难度低，普通钣金作坊即可完成生产组装，成本可控的同时结构强度充足，反复使用不易出现结构松垮、角度偏移的问题。打磨作业时，只需将选定目数的磨刀石固定在导向杆前端夹头，调整好对应刃口的打磨角度并锁死，往复拉动导向杆末端的拉环，即可带动磨石沿固定角度在刀刃表面匀速滑动，全程施力均匀，打磨出的刃口直线度高，锋利度保持性好，即使是没有磨刀经验的新手，也能快速磨出锋利均匀的刀刃，无需反复练习找角度。同时装置的压持结构适配不同厚度的刀具，从厚度不足1毫米的水果刀到厚度6毫米的户外开山刀都可稳定夹持，导向杆的行程足够覆盖常见家用刀具的整个刃长，无需分段挪动刀具即可完成整刃打磨，作业效率远高于传统手持磨刀石的操作方式。
