RC燃油越野赛车双轮前悬架结构设计

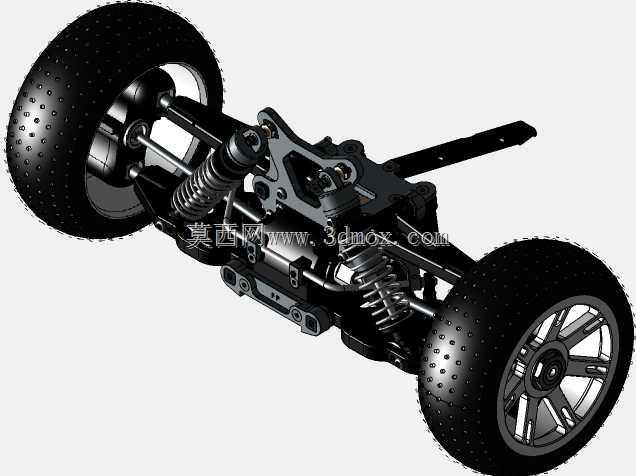

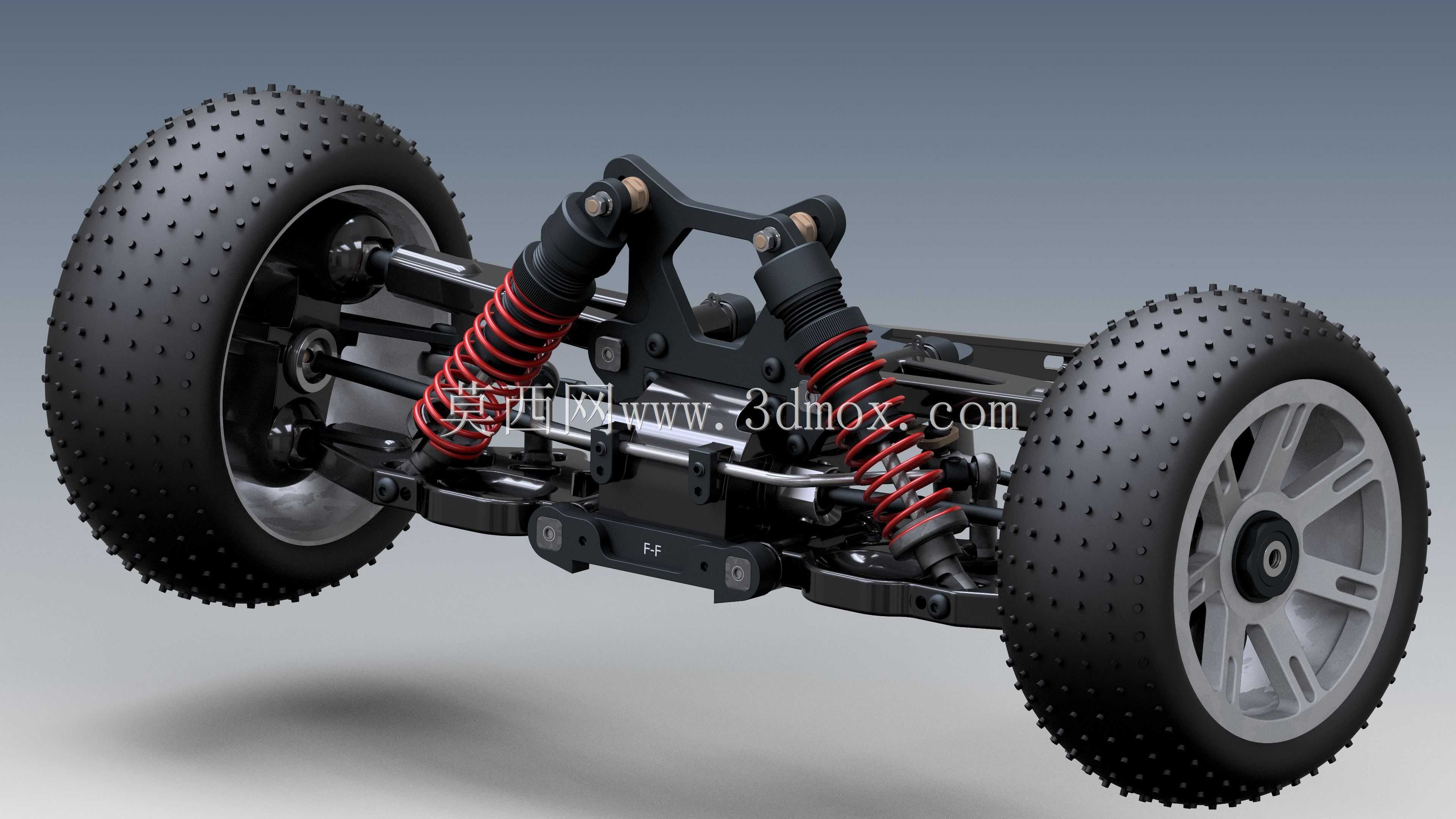

该结构为RC燃油动力越野赛车的核心前悬总成，主要应用于1:8比例专业级遥控越野模型车的前部承载与行驶缓冲场景，承担着前轮定位、路面冲击过滤、转向动作传导、行驶姿态稳定的核心作用，是决定越野RC赛车非铺装路面通过性、高速行驶稳定性、飞坡落地抗冲击能力的关键底盘部件。在实际使用场景中，该前悬架需要适配砂石路、土路、跳台等复杂越野路况，既要承受车辆高速行驶时路面传递的连续颠簸冲击，也要缓冲飞坡落地时数倍于车重的瞬时载荷，同时还要保证转向动作的精准传导，避免车轮跳动过程中出现前束、倾角的异常变化影响操控手感。从功能特性来看，该悬架采用双叉臂独立悬挂结构，左右两侧对称布置，搭配大行程螺旋弹簧液压减震器，可实现上下方向大跨度的跳动行程，能够在车轮遇到凸起障碍时快速收缩吸收冲击，遇到凹陷路面时充分伸展保持轮胎与地面的贴合度；上下摆臂采用高强度工程塑料搭配金属铰接销轴的结构，在保证结构强度的同时控制整体重量，转向拉杆采用可调长度设计，可根据不同赛道特性调整前轮前束参数，适配不同的操控需求。设计过程中，首先围绕越野RC车的行驶载荷边界确定悬架的跳动行程范围，保证车轮上下跳动过程中不会与车架、车壳发生运动干涉，同时匹配减震器的弹簧刚度与阻尼系数，让弹簧的支撑力与车重、冲击载荷形成平衡，避免出现减震过软导致的打底、减震过硬导致的弹跳失控问题；其次对铰接点的位置进行反复校核，优化主销后倾、主销内倾、车轮外倾的定位参数，保证车辆转向时的回正力矩充足，直线行驶时方向稳定，过弯时轮胎接地面积最大化。在安装边界方面，该悬架后部通过铰接支座与车架前舱的安装位固定，减震器上端与车架中部的减震塔连接，转向摇臂与前部转向舵机的输出拉杆相连，整体安装宽度适配常规1:8越野车型的前轮距范围，轮毂安装位适配标准17mm接合器的越野轮胎，所有铰接点位均预留了销轴安装与润滑的空间，日常维护时可快速拆卸摆臂、更换减震弹簧，无需对车架主体结构进行改动。
