AFCO赛车减震器三维结构设计作品

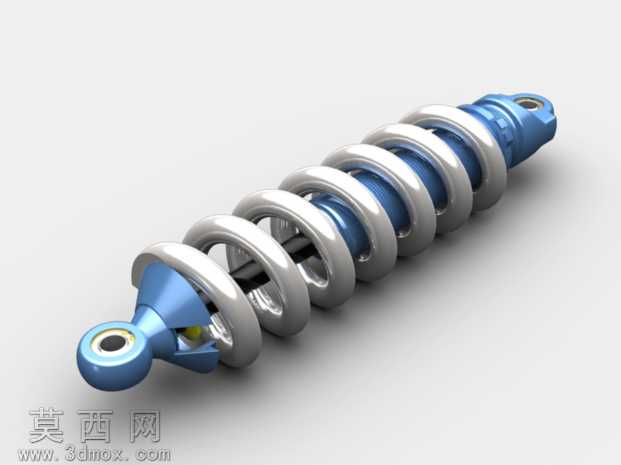

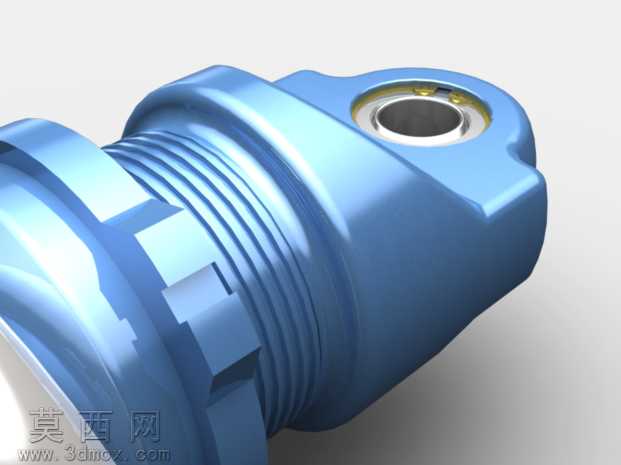

本作品为面向赛车悬挂系统打造的减震构件三维建模成果，建模过程依托参数化三维设计软件完成，整体遵循赛车改装部件的实际尺寸逻辑搭建。建模阶段首先完成两端安装吊耳的结构绘制，两端吊耳均采用带衬套安装孔的一体化结构设计，上端吊耳适配赛车车架安装点位，下端吊耳匹配悬挂摆臂连接位，孔位内部预留了衬套安装的环形凹槽结构，还原实车安装的缓冲配合需求。主体阻尼筒部分采用等直径柱体结构建模，筒身表面做了细微的环形加强筋纹理处理，还原金属阻尼筒的加工质感，筒身与两端吊耳的衔接位置做了圆弧过渡处理，避免应力集中的结构缺陷，符合赛车部件的强度设计逻辑。外围螺旋弹簧部分采用螺旋扫描特征完成建模，弹簧丝直径、弹簧节距、弹簧中径均参考AFCO同系列赛车减震器的实际参数设置，弹簧两端做了并圈磨平处理，贴合阻尼筒上下端的弹簧承托面，还原弹簧安装后的真实贴合状态。渲染阶段为不同部件匹配了对应材质，阻尼筒与吊耳部分采用亮蓝色金属烤漆材质，调整材质的反光度与粗糙度参数，还原赛车改装部件常见的阳极氧化蓝色金属质感，表面添加细微的颗粒纹理模拟实际喷涂的漆面质感；螺旋弹簧部分采用抛光镀铬金属材质，调高材质的反射强度与高光参数，还原镀铬弹簧亮面反光的金属特性；两端安装孔内部的衬套部分采用深色橡胶材质，调低反光度模拟橡胶件的哑光质感。整体渲染采用影棚柔光环境，添加多组辅助光源突出部件的结构轮廓与材质质感，阴影做柔化处理避免遮挡结构细节。设计过程中针对赛车使用场景做了结构适配，10.25英寸折叠行程与14.25英寸扩展行程的参数匹配赛车悬挂的跳动范围，整体结构在保证外观还原度的同时，预留了后续做运动仿真、受力分析的结构基础，各部件之间的装配间隙参考实车装配公差设置，弹簧与阻尼筒之间预留了合理的活动间隙，避免运动过程中出现结构干涉，可直接用于赛车改装方案展示、悬挂系统结构教学、改装部件选型参考等场景。
