车床用键槽切削加工工装刀具

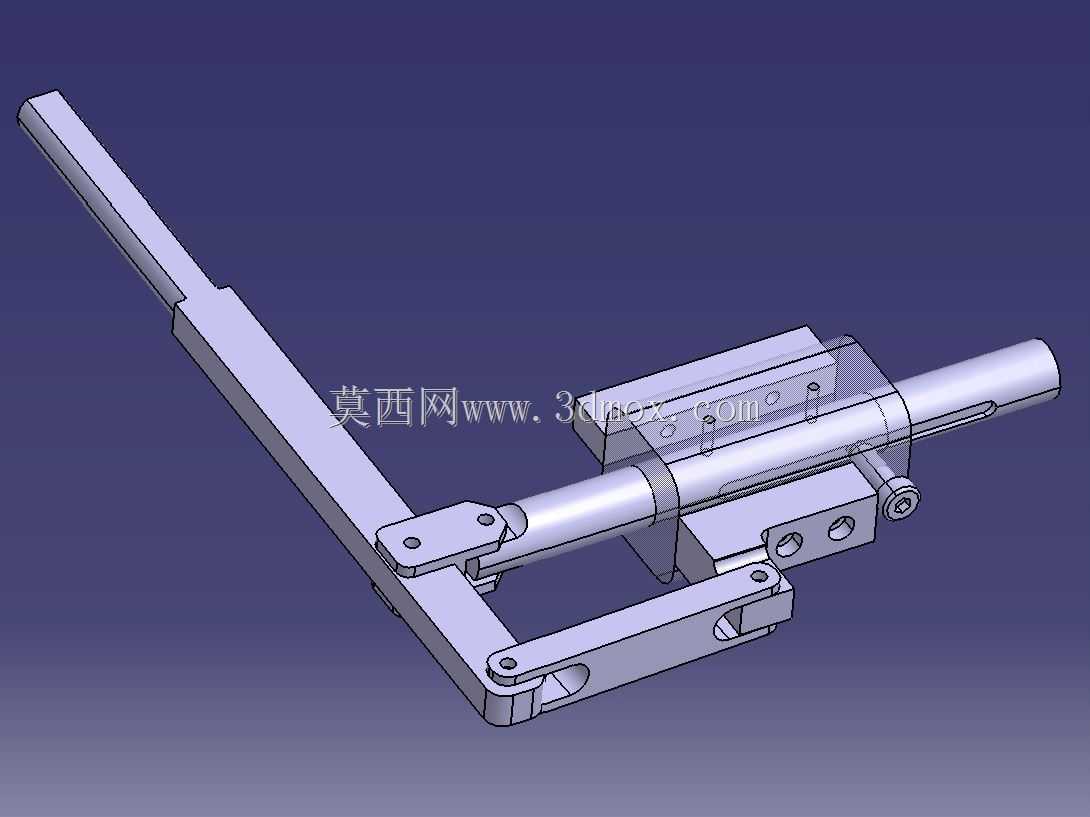

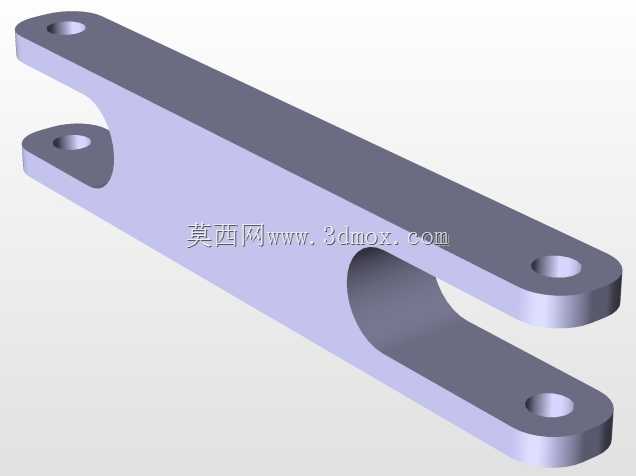

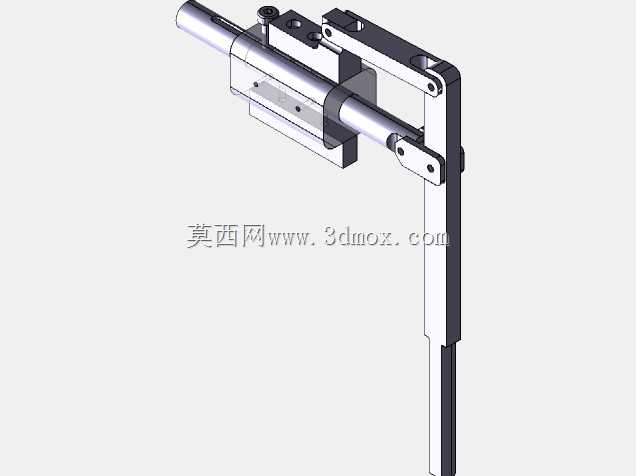

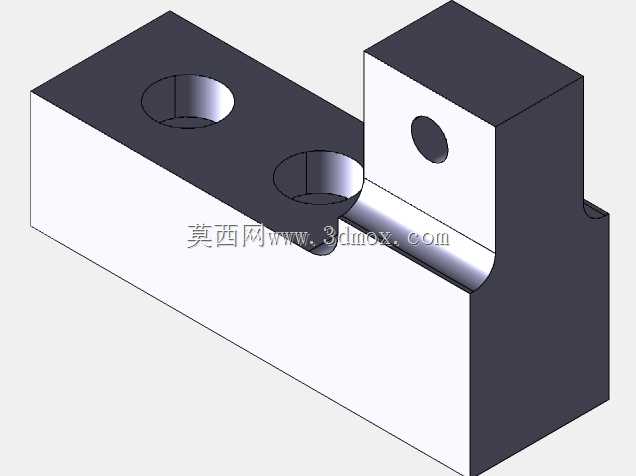

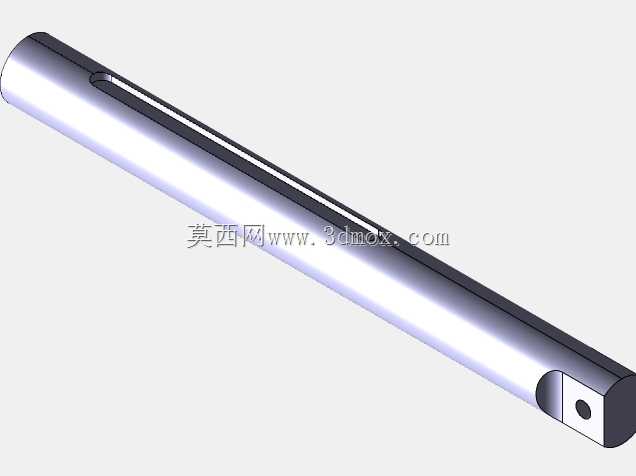

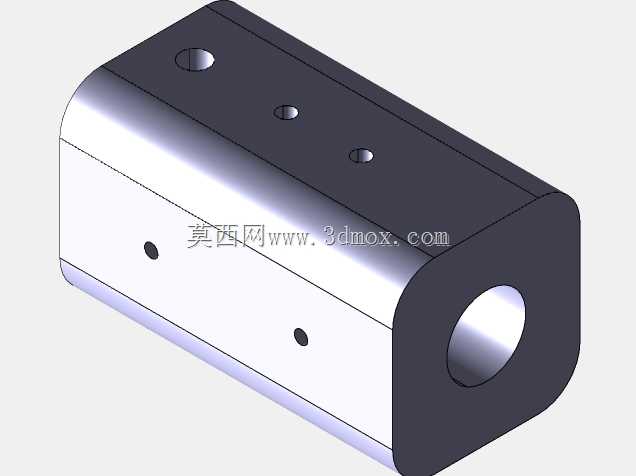

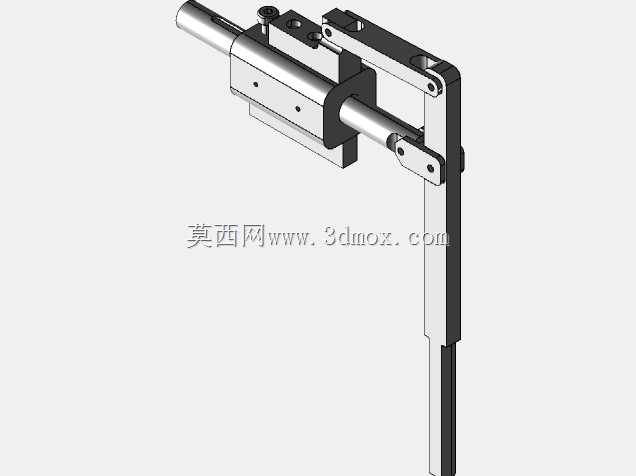

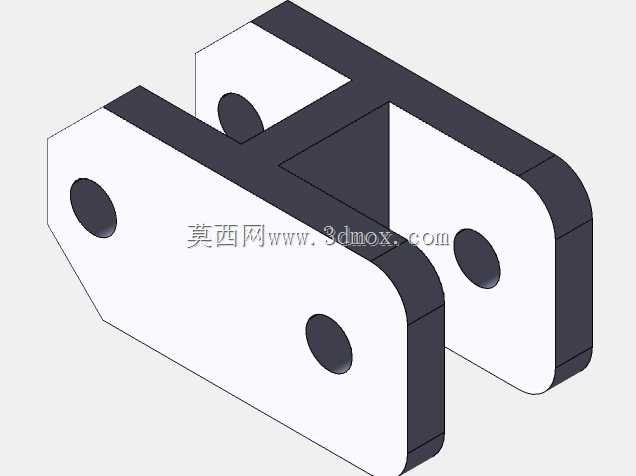

在常规轴类零件的机械加工场景中，轴件外圆表面的键槽加工长期存在装夹定位繁琐、小批量加工换型成本高的痛点，这款适配普通卧式车床的键槽切削刀具，正是为解决车床工位键槽加工需求而设计，无需将工件转移至插床、拉床等专用设备，可直接在完成轴件外圆车削的同一台车床上完成键槽切削工序，大幅缩短中小批量轴类零件的加工流转周期，降低工件二次装夹带来的定位误差，尤其适配机修车间、小型加工坊的零散键槽加工需求，无需额外购置专用键槽加工设备即可完成对应工序。这款刀具整体采用L型悬臂式结构设计，主体通过车床刀架安装位实现装夹固定，安装时可直接适配标准方刀架的装夹尺寸，无需对车床刀架进行额外改造，装夹后刀具的切削工作端延伸至车床主轴装夹的轴件侧方，通过车床大拖板、中拖板的进给动作配合主轴的分度定位，即可完成轴件外圆指定位置的键槽切削作业。刀具的导向滑动结构采用双平行导杆设计，切削刀头安装在滑动座上，滑动座可沿导杆方向做稳定的直线进给运动，切削过程中可有效抵消径向切削力带来的振动，保证键槽的直线度与槽宽尺寸精度，避免普通车床手动进给切削键槽时容易出现的槽型偏斜、槽宽不均问题。刀具的连接臂采用铰接式结构设计，可根据待加工轴件的直径尺寸调整切削端的工作位置，适配一定直径范围内的轴类零件键槽加工，安装时需保证刀具切削刃的进给方向与车床主轴轴线平行，切削端的对刀基准与轴件键槽的设计位置对齐，安装边界需保证拖板全行程移动时刀具各部件不会与车床卡盘、尾座产生干涉。切削作业时，可通过调整滑动座的进给行程控制键槽的加工长度，通过刀头的伸出尺寸控制键槽的切削深度，加工过程中可配合车床的自动进给功能实现稳定切削，相比传统的手工錾削、铣削键槽方式，这款刀具在车床上即可完成键槽加工，省去了工件转序、重新装夹找正的时间，对于单键槽、短尺寸键槽的加工效率提升尤为明显，同时刀具结构紧凑，日常维护简单，仅需定期对导杆滑动部位加注润滑油、及时修磨切削刃即可保持稳定的加工精度，可广泛应用于普通车床的配套工装升级，满足日常轴类零件键槽加工的实用需求。
