五十吨激光加工框架式液压压力机结构

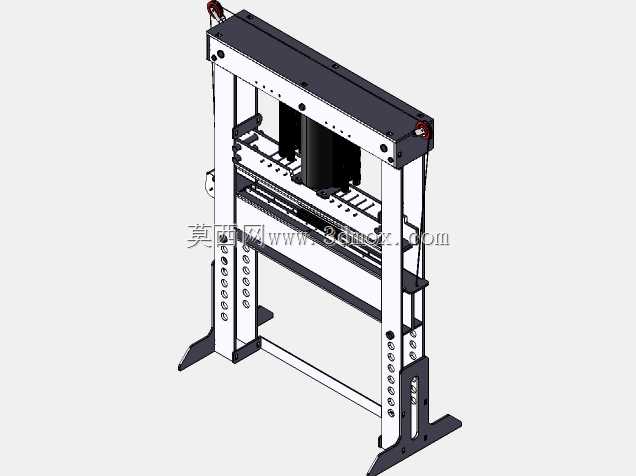

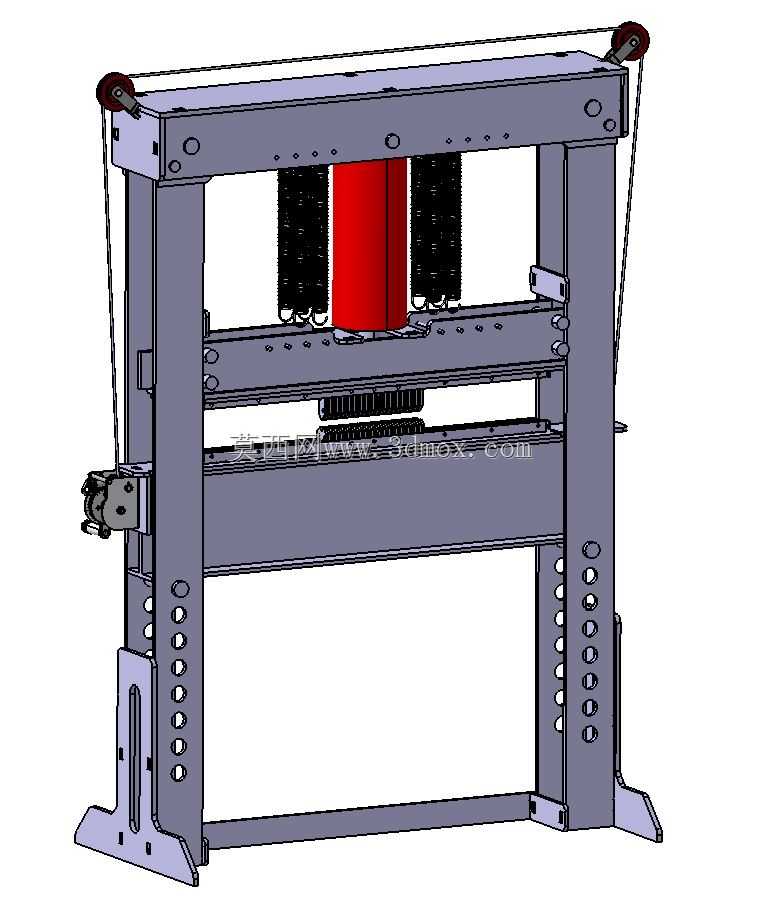

这款五十吨级框架式压力机主要面向中小型钣金加工、五金件冲压成型、零部件压装装配等生产场景，可适配小型机加工车间、五金制品加工厂、设备维修站点的日常作业需求，能够完成金属板材冲裁、零件校形、轴承压装、型材校直、小型工件铆接等多类作业任务，适配常规厚度碳钢板、不锈钢板、铝合金型材等常见加工材料的施压作业。设备采用双立柱龙门框架式主体结构，整体受力路径对称均匀，两侧立柱开设多档等距调节孔位，可根据待加工工件的实际高度快速调整工作台的安装位置，灵活适配不同高度尺寸的工件加工需求，无需额外制作增高垫块即可覆盖多数常规加工的行程范围。中间施压单元采用大吨位液压油缸作为核心动力输出部件，油缸两侧配套设置复位平衡组件，配合顶部两端的导向滑轮与牵引结构，能够保证压头上下运行过程中保持水平状态，避免偏载造成的油缸密封件磨损、立柱受力变形等问题，提升设备长期运行的稳定性。压头与工作台面均设计有标准安装槽位，可快速更换不同功能的工装夹具，适配不同类型的加工作业需求，无需对设备主体进行改造即可切换作业模式。设备底部设计有向外延伸的支撑脚结构，可通过膨胀螺栓与地面基础固定，大幅提升满载施压过程中的设备稳定性，避免作业过程中出现晃动、位移等安全隐患。整体结构的零部件多数采用钣金激光切割工艺加工成型，各部件的连接孔位精度统一，装配过程中无需大量现场配钻、修配作业，既降低了设备的生产制造成本，也便于后期的维护拆解与易损件更换。两侧立柱的导向面经过平整加工，与压头的滑动配合间隙控制在合理范围，既保证压头运行的顺畅度，也能减少施压过程中的横向窜动，保障加工精度。设备的安装边界预留了足够的操作空间，正面无多余遮挡结构，操作人员可方便地完成工件上下料、工装调整、作业状态观察等操作，适配单人单机的作业模式，无需额外配置复杂的辅助上料设备即可完成常规工件的加工作业。
