数控设备用梅花型弹性电机轴联轴器

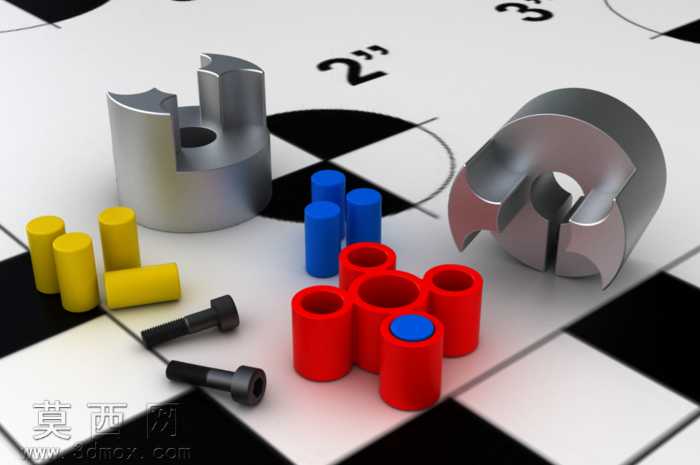

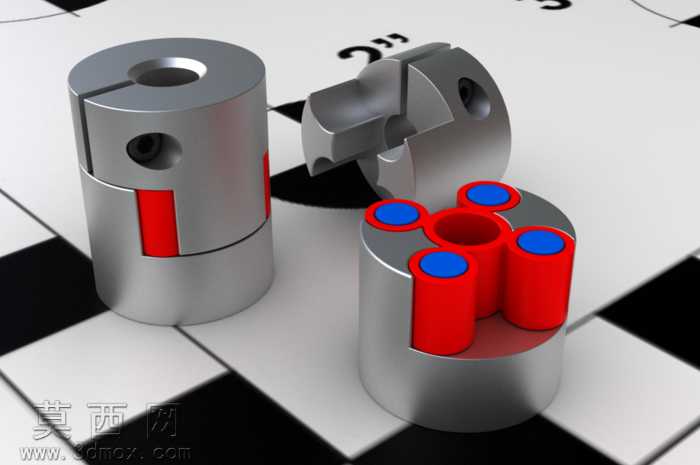

本作品为数控设备配套的梅花型弹性电机轴联轴器三维模型，建模阶段严格遵循机械传动件的设计规范，先以基准轴对齐为核心搭建装配骨架，分别完成两端金属轴套、中间弹性体的独立建模后再进行装配约束，保证两半轴套的同轴度公差、夹紧螺孔的位置精度完全符合实际加工要求。金属轴套部分采用拉伸、切除、倒角等基础建模特征构建，精准还原了夹紧式轴套的开槽结构、顶丝安装孔的细节，轴套内孔、外径的尺寸比例参考通用伺服电机输出轴与丝杠端的连接标准设定，适配常见的小功率数控传动场景。中间梅花弹性体的建模重点还原了多瓣凸台的均匀分布结构，每一个弹性凸台的弧度、高度都与轴套的凹槽完全匹配，保证装配时无干涉、传动时可均匀承受载荷。渲染阶段为金属轴套赋予了磨砂金属材质，模拟铝合金阳极氧化后的哑光银灰色质感，表面添加细微的切削纹理提升真实感，顶丝部位做了轻微的金属高光处理区分加工面；中间弹性体采用高饱和度的红色聚氨酯材质，添加轻微的半透明质感与柔和反光，还原弹性橡胶元件的视觉特征，弹性体顶端的蓝色标识做了分色处理，清晰区分弹性体的受力接触面。场景搭建采用黑白格校准平面作为承载面，搭配柔和的三点布光，主光从侧上方打亮联轴器的主体结构，辅光补全暗部细节避免金属部分死黑，轮廓光勾勒金属件的边缘提升立体感，最终渲染图清晰展现了联轴器的拆分状态与装配状态，可直观看到夹紧式轴套的装夹原理、梅花弹性体的缓冲结构。设计思路上围绕数控传动的减震、补偿需求展开，夹紧式结构无需额外键槽即可牢固抱紧电机轴，梅花弹性体可补偿两轴之间的径向、角向偏差，同时吸收传动过程中的振动，降低数控设备运行时的传动噪音，自定义硬度的弹性体设定可适配不同扭矩、不同转速的传动场景，整体结构紧凑、装拆便捷，符合通用传动连接件的设计逻辑，可直接用于数控设备、自动化传动机构的装配模拟、选型参考。
