履带式行走机构负重轮与履带总成结构

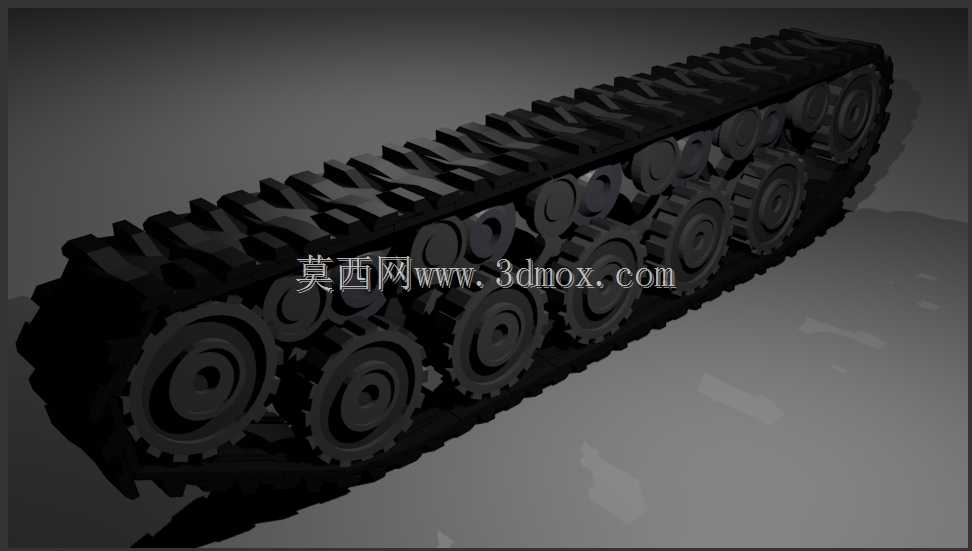

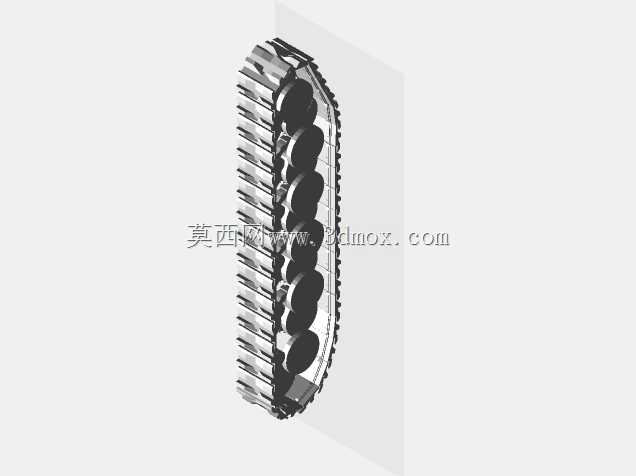

该履带行走轮系总成主要应用于重型履带式工程装备、特种作业履带车辆、非道路越野履带设备的行走系统中，作为整机承载与行进的核心部件，承担整机重量传递、地面附着力输出、复杂地形通过性保障的核心功能，可适配泥泞、碎石、陡坡、松软路面等多种非铺装作业场景，相比轮式行走结构拥有更大的接地面积、更低的接地比压，不易出现陷车、打滑问题，在矿山作业、林地通行、滩涂施工、应急救援装备领域有着广泛的应用空间。整套轮系采用多负重轮排布设计，沿履带环向均匀布置多组带齿传动轮与支撑负重轮，负重轮外缘与履带内侧的啮合卡槽精准配合，既可以将驱动轮输出的扭矩均匀传递到整条履带，带动履带环向转动实现整机行进，也可以将整机的载荷均匀分散到每一块履带板上，避免局部应力集中造成的部件过早损坏。设计过程中充分考虑了轮系的受力分布特性，负重轮采用双层轮缘结构，内侧轮缘卡入履带导向槽内，防止履带在行进过程中出现脱轨、跑偏问题，外侧轮缘贴合履带板的承载平面，保证载荷传递的均匀性；轮体中心预留标准轴承安装位，可适配常规深沟球轴承与滑动轴套结构，安装边界可根据不同吨位的装备需求调整轮径与轮距，单组轮系的安装宽度可适配200mm至800mm宽度的履带规格，轮轴安装孔位采用同轴度公差控制，保证多轮排布时的转动同轴度，降低行进过程中的滚动阻力与异响。履带板采用一体化啮合齿结构，板体表面设置凸起的防滑筋条，在湿滑路面可以有效嵌入地面提升抓地力，板体之间的铰接位预留统一的销轴安装间隙，保证履带环转动时的弯折灵活性，在经过驱动轮与导向轮的圆弧段时可以顺畅弯折，不会出现卡滞问题。整套轮系的布局采用上支履带托带、下支履带承载的经典结构，上部设置托带轮承托上支履带的重量，避免履带过长出现下垂、拍打车体的问题，前后端设置导向轮与张紧机构安装位，可通过调整导向轮位置调整履带张紧度，适配不同磨损状态下的履带使用需求，降低日常维护的难度。
