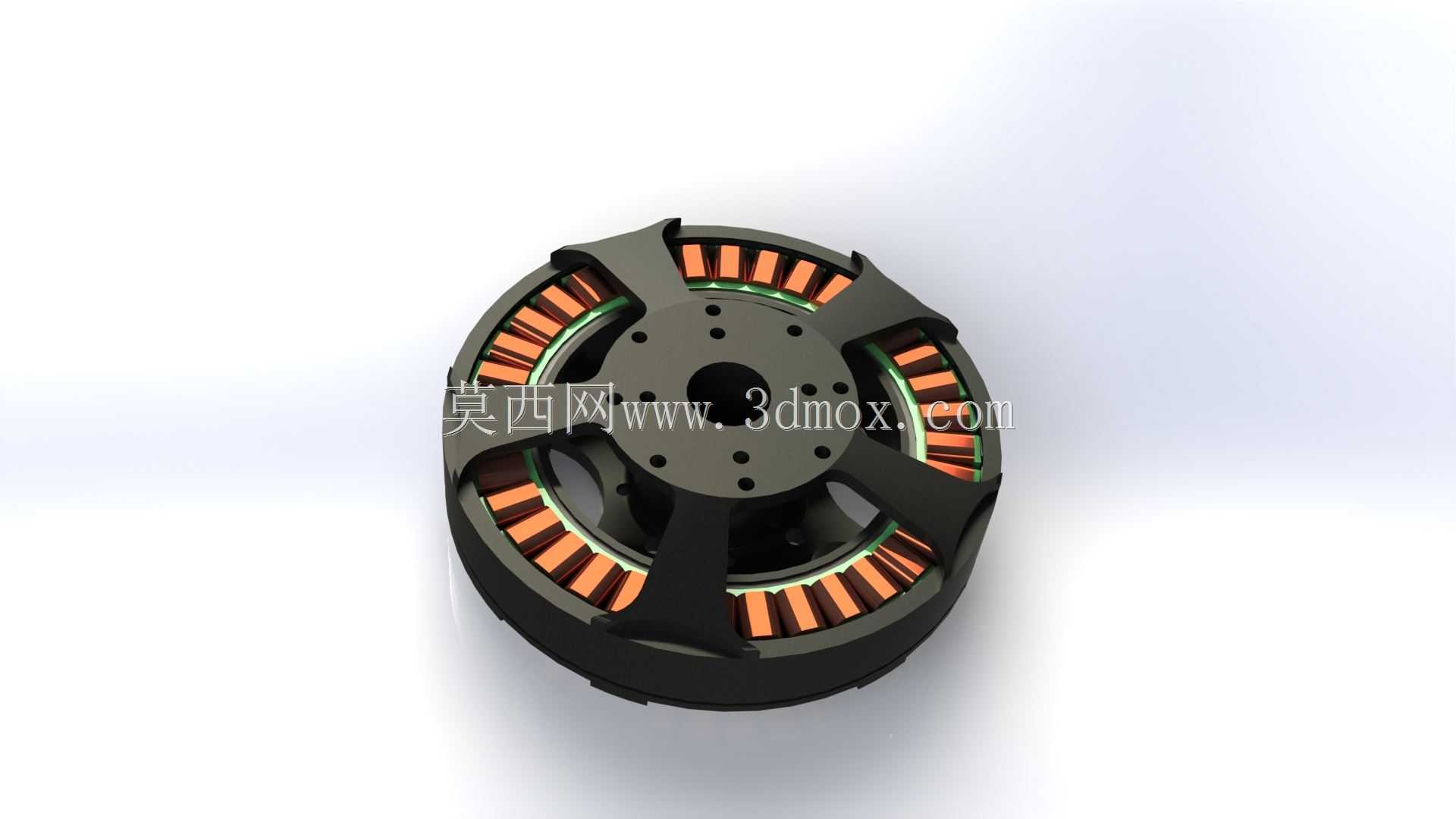

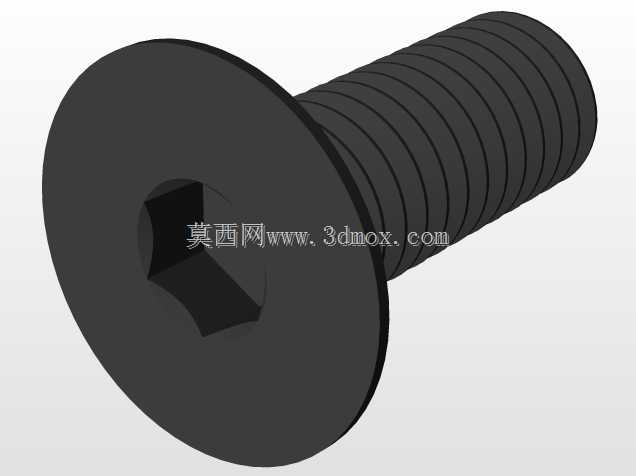

多旋翼无人机用U8盘式无刷动力电机结构

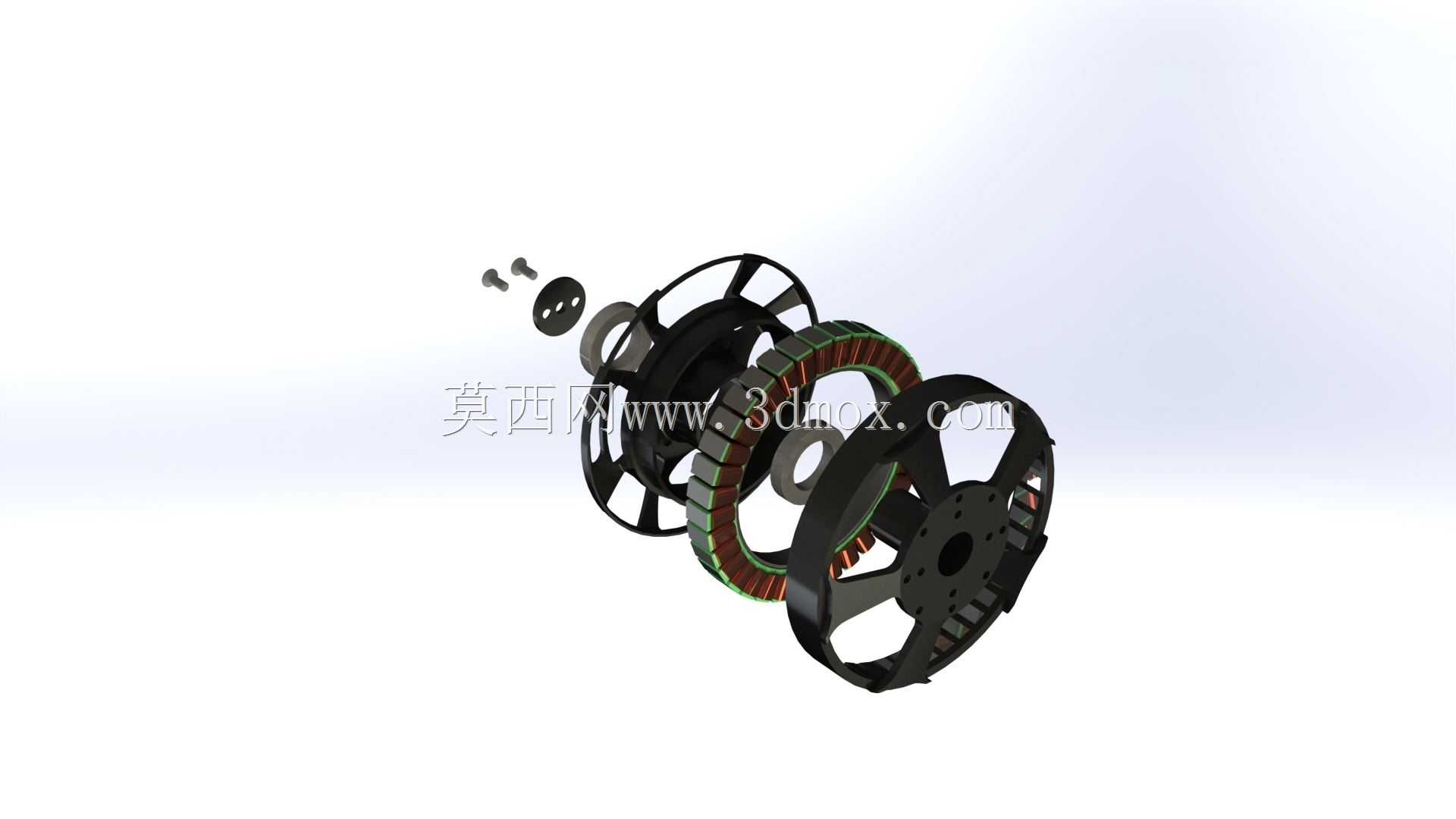

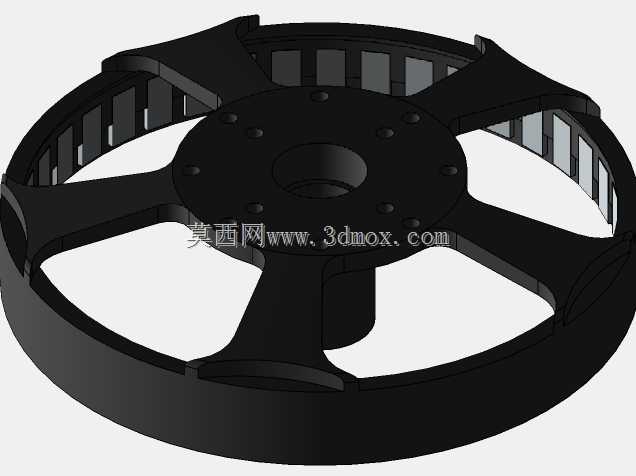

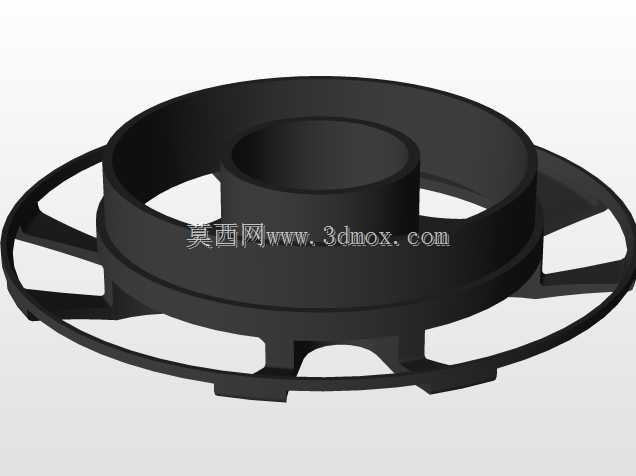

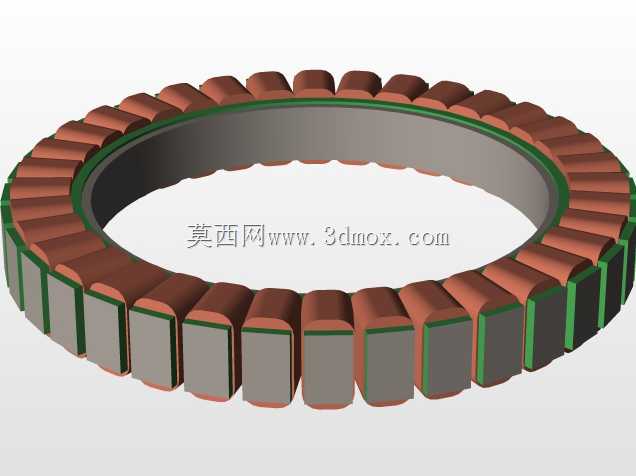

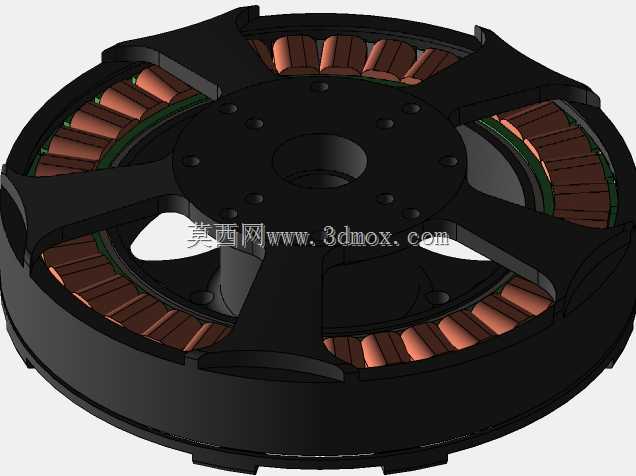

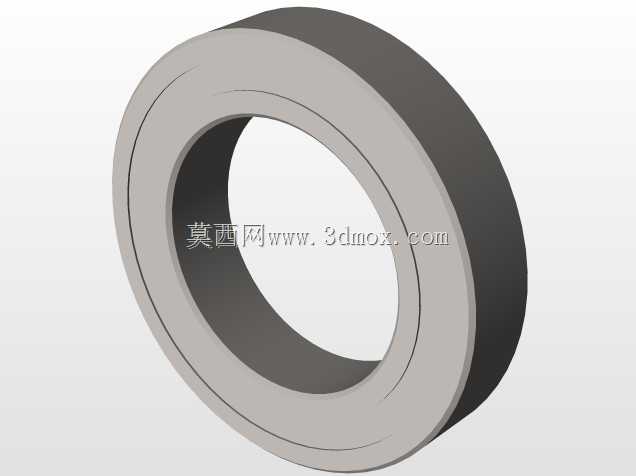

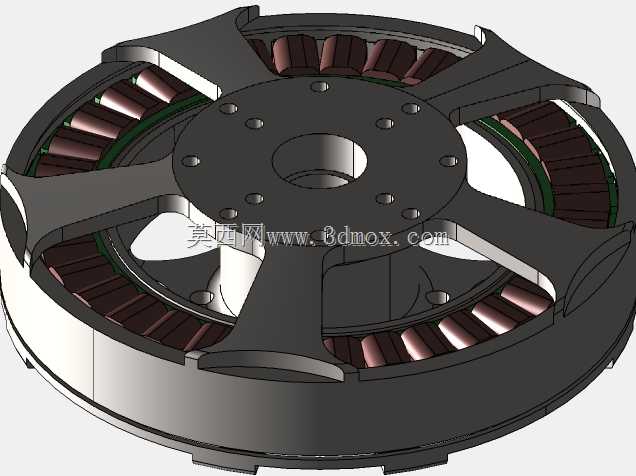

这款盘式无刷电机主要面向多旋翼无人机、小型垂直起降飞行器的动力系统场景，是飞行器拉力输出的核心执行部件，直接承担螺旋桨驱动、飞行姿态力矩输出的核心功能，可适配大尺寸多旋翼航拍机、行业作业植保机、载重运输类无人机的动力需求，能够在高转速、持续负载的工况下稳定输出扭矩，为飞行器提供可靠的升力来源。从功能特性来看，该电机采用外转子结构设计，转子外壳直接集成螺旋桨安装位，能够缩短动力传递路径，减少传动环节的能量损耗，提升动力响应速度；定子部分采用多槽集中绕组布局，搭配高牌号永磁磁钢，能够在低转速区间输出较大扭矩，匹配大螺距螺旋桨时无需额外减速结构，直接驱动即可满足拉力需求，同时绕组排布优化了气隙磁密分布，有效降低运转过程中的转矩脉动，减少电机运行振动，提升飞行器飞行过程中的姿态稳定性。设计过程中，优先考虑了动力输出效率与安装适配性的平衡：转子外壳采用辐条式支撑结构，在保证结构强度、抵御飞行过程中离心力与外界冲击力的前提下，尽可能削减非必要结构重量，降低电机自身自重带来的无效负载，同时辐条间隙形成了自然的通风流道，电机持续高负载运转时，螺旋桨带动的下洗气流可顺着流道穿过定子绕组区域，带走绕组通电产生的热量，避免持续高温导致的磁钢退磁、绕组绝缘老化问题，提升电机长时间工作的可靠性。定子与转子的配合间隙经过反复校核，既保证了相对转动过程中不会出现扫膛摩擦，又尽可能压缩气隙宽度来提升磁能利用率，中心安装孔位采用多孔位布局，可适配不同规格的无人机机臂安装座，无需额外定制转接件即可完成装配，轴承组件采用深沟球轴承配对安装，能够同时承受径向拉力与轴向载荷，抵御飞行器机动飞行时产生的复合作用力，保证电机转轴的回转精度，减少高速运转时的晃动量。安装边界上，电机整体为扁平盘状结构，轴向尺寸紧凑，安装到机臂末端时不会占用过多纵向空间，能够为螺旋桨留出足够的安装与偏转空间，中心定位孔与周边安装孔的位置公差严格控制，保证电机安装后转轴与机臂平面保持垂直，避免螺旋桨旋转面倾斜带来的拉力损耗与异常振动。
