伺服电机用十字型控制臂结构设计

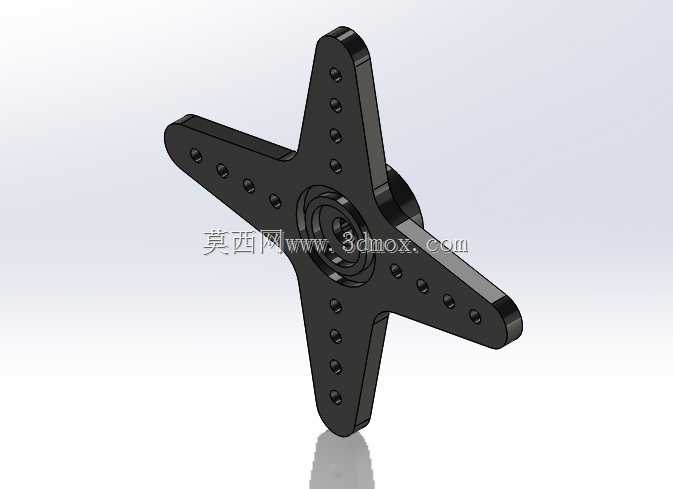

这款十字型控制臂是伺服传动系统中的核心执行连接件，主要应用于小型自动化机械臂、航模舵机传动、教学实验机械平台、小型点位控制工装等场景，作为伺服电机输出轴与末端执行机构之间的动力传递载体，承担着将伺服电机的旋转扭矩转化为末端点位推拉、摆动动作的关键作用，能够适配小负载、高精度的往复摆动传动需求，在桌面级自动化设备、学生创新实验装置、小型仿生机械结构中有着广泛的使用空间。从功能特性来看，该控制臂采用四臂等长对称的十字构型，四个臂体上均匀排布了多组安装孔位，可根据实际传动行程、连接点位的需求灵活选择安装位置，无需额外加工转接件即可适配不同摆幅的传动需求，大幅提升了部件的通用适配性；中心位置设置了与伺服电机输出轴匹配的定位安装结构，能够与标准伺服舵机的输出花键紧密配合，保证传动过程中无旷量、不打滑，提升动作传递的精度。在设计思路上，这款控制臂优先兼顾了结构强度与轻量化需求，臂体采用等厚度的扁平构型，边缘做了圆弧过渡处理，既避免了尖锐边角带来的装配安全隐患，也减少了臂体摆动过程中的风阻与额外惯量，让伺服电机的动力输出更顺畅；孔位采用等间距排布的设计逻辑，相邻孔位的中心距保持统一标准，方便使用者快速计算传动比与摆臂行程，降低调试阶段的计算成本。从安装边界来看，该控制臂的中心安装孔适配常规小型伺服电机的标准输出轴尺寸，四个臂体的外端轮廓做了圆角收边，整体回转半径控制在紧凑范围内，安装后不会与周边的机架、线路等部件产生运动干涉，臂体厚度适配常规的连杆连接头尺寸，可直接搭配标准球头连杆、销轴紧固件完成装配，无需定制特殊连接件，能够有效缩短小型传动机构的装配调试周期。
