X-ACTO刀#1

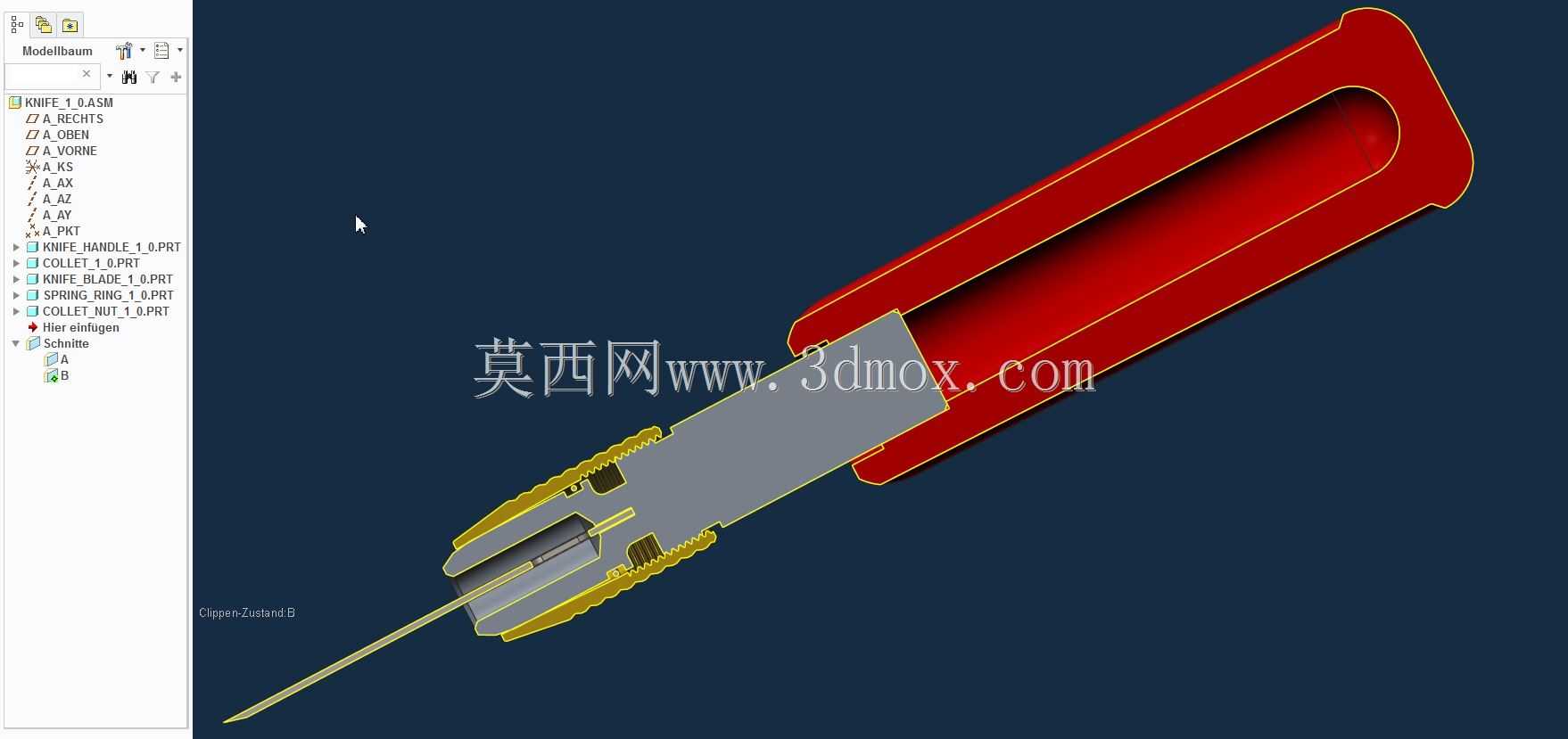

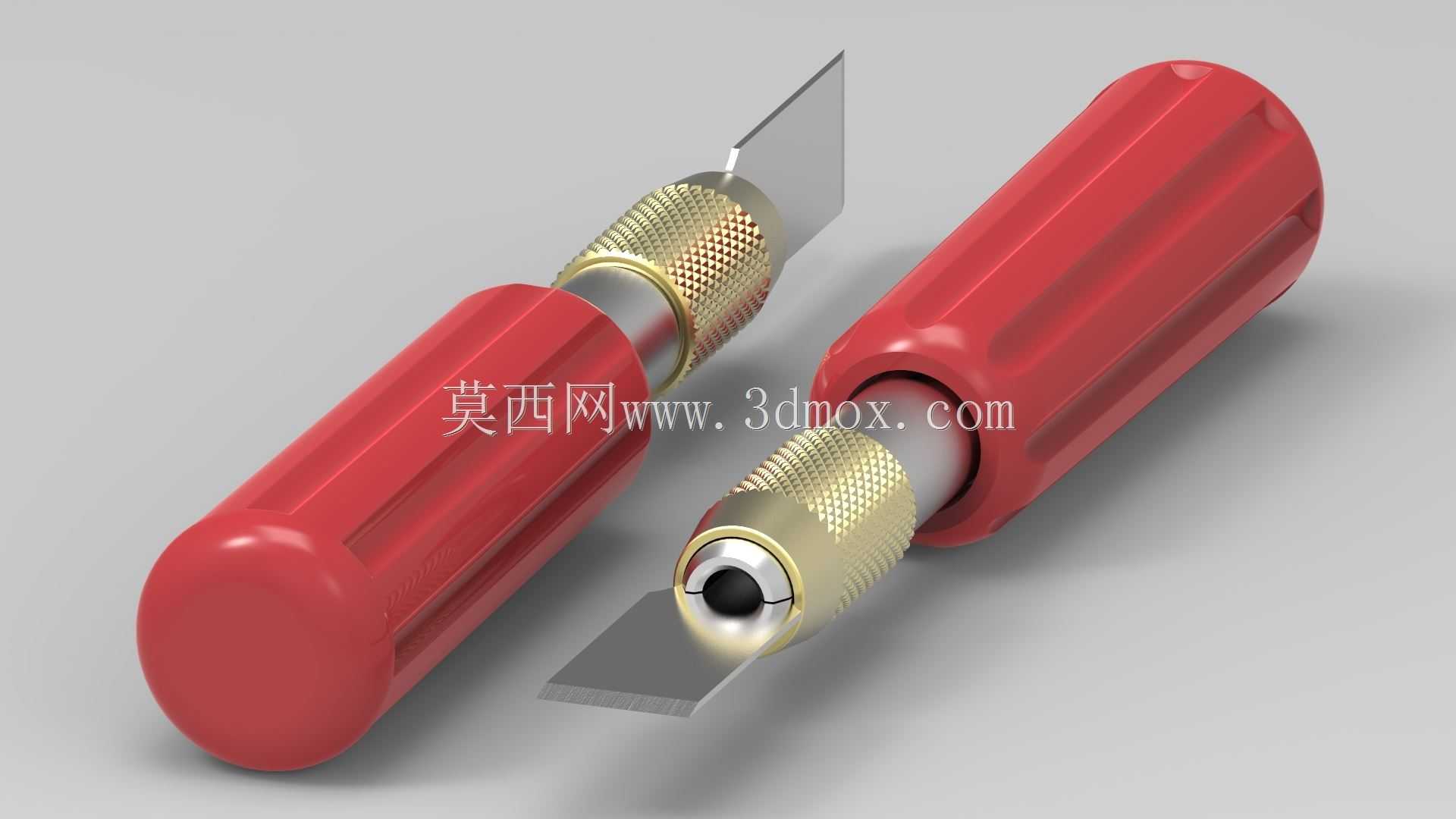

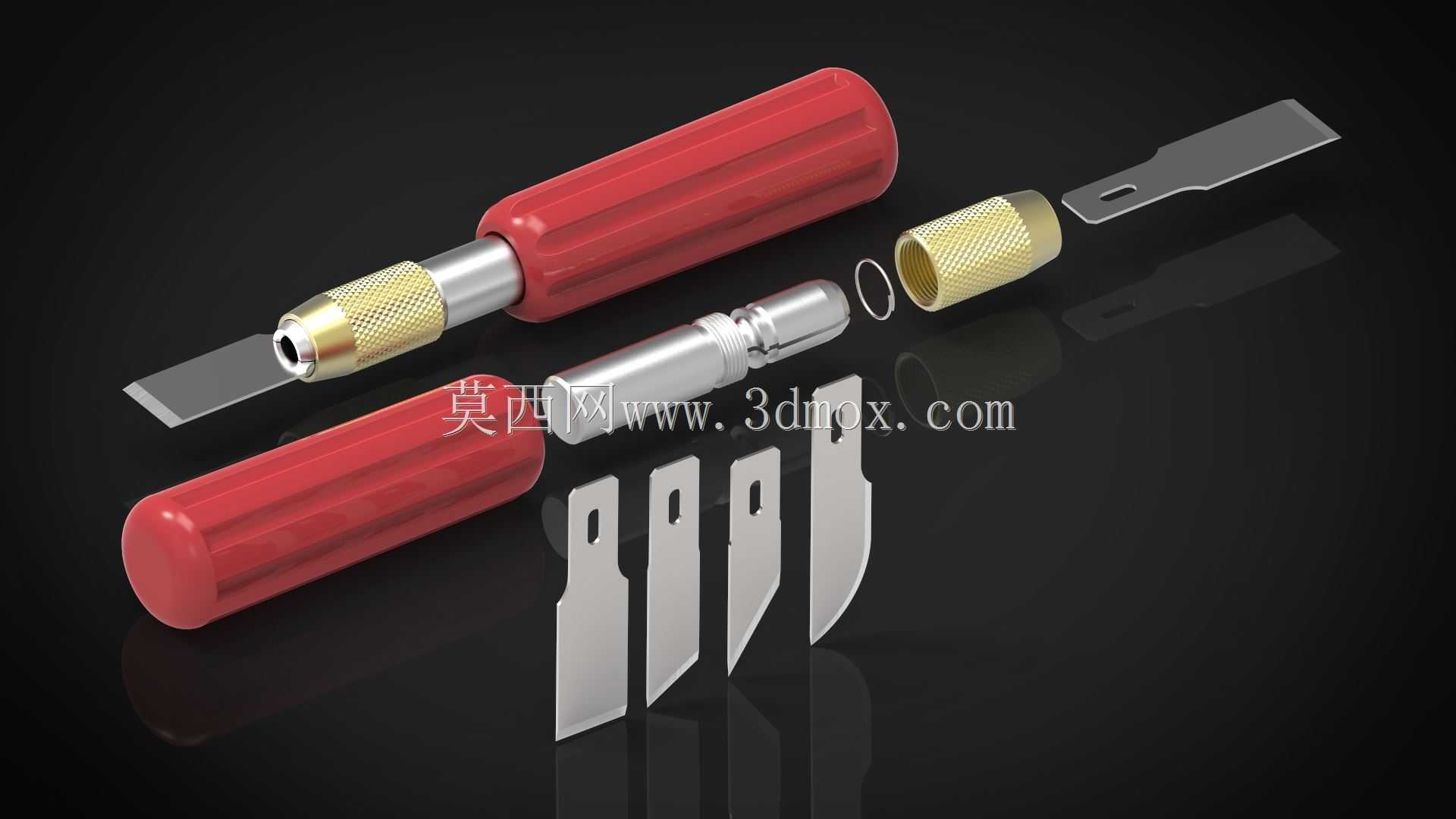

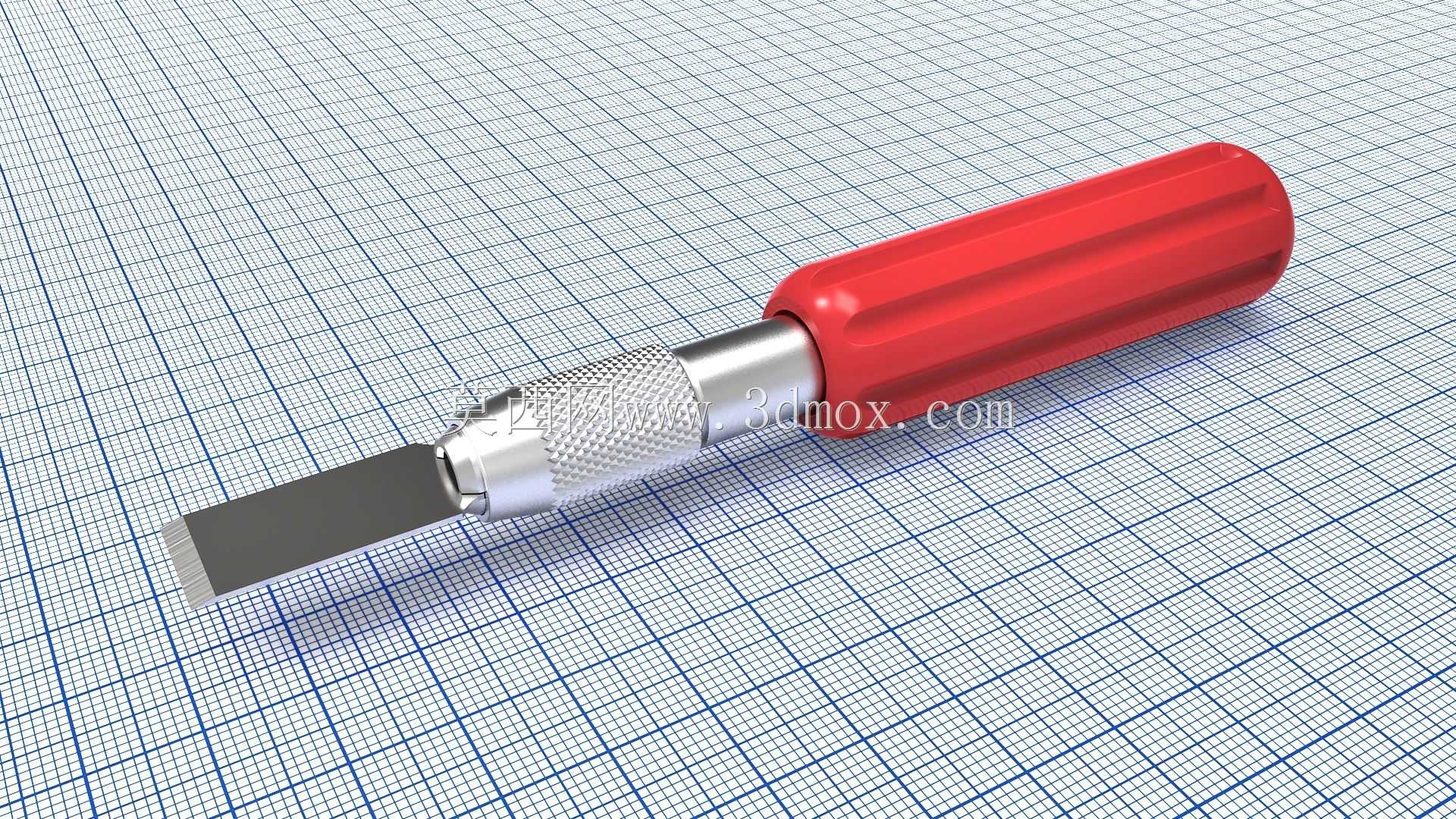

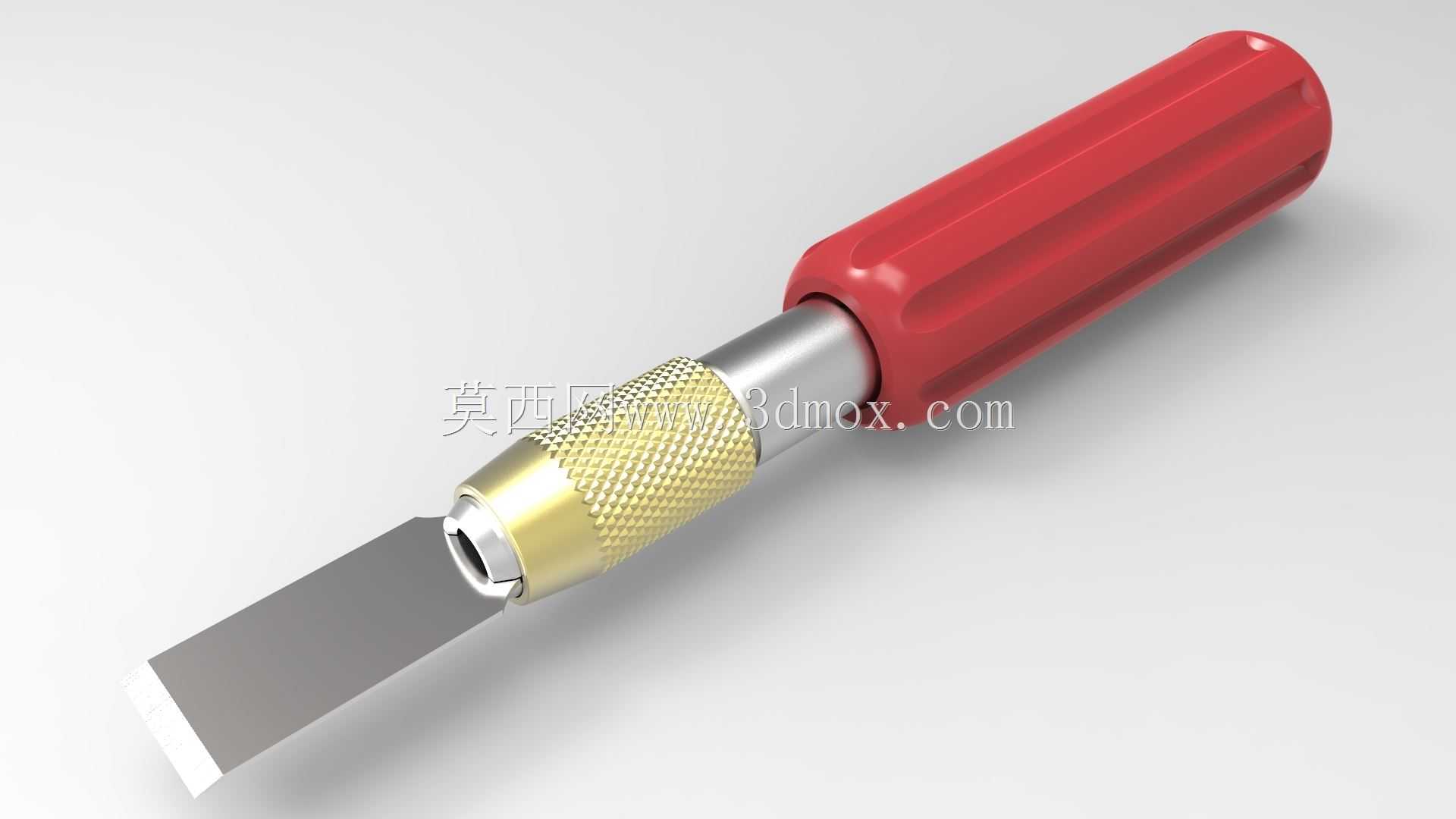

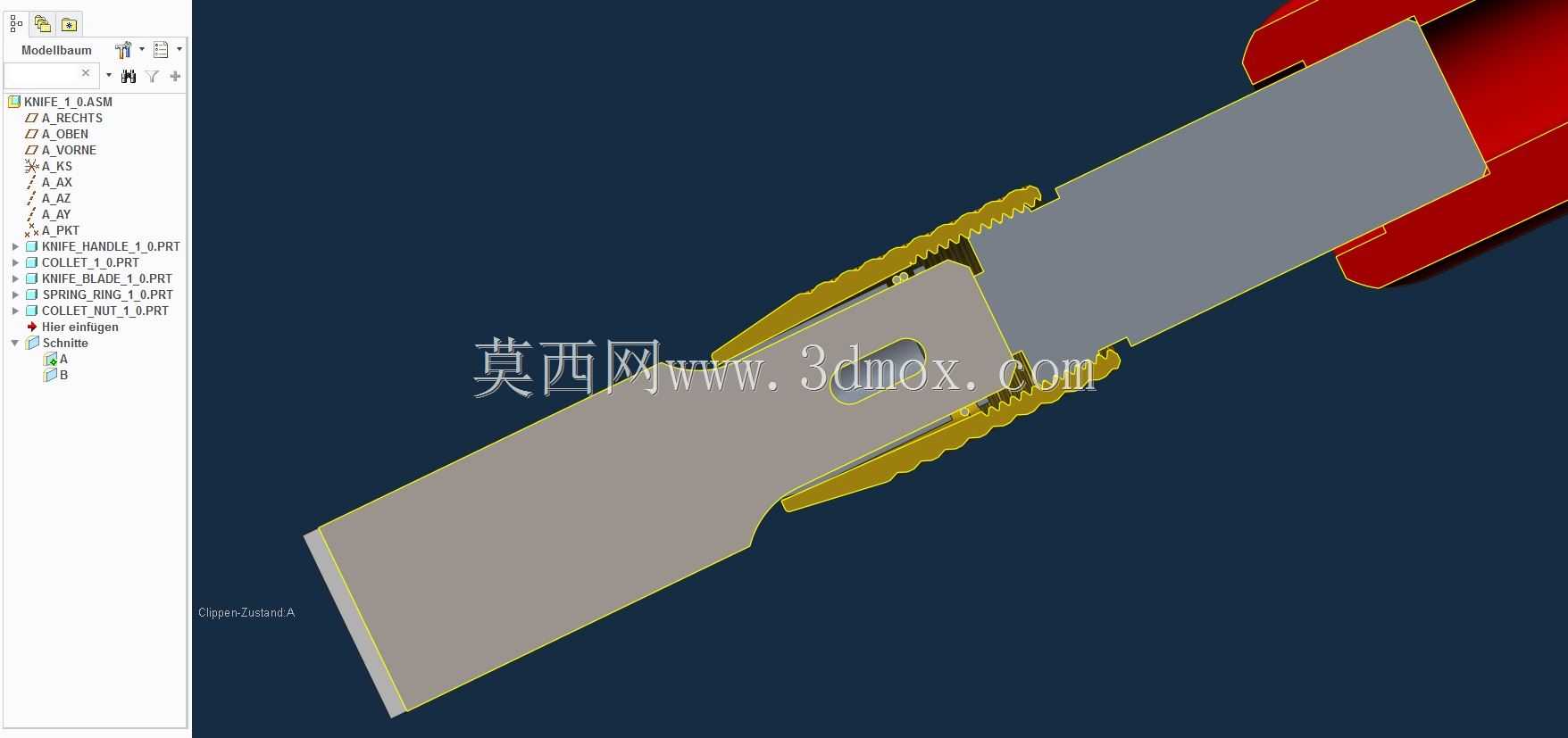

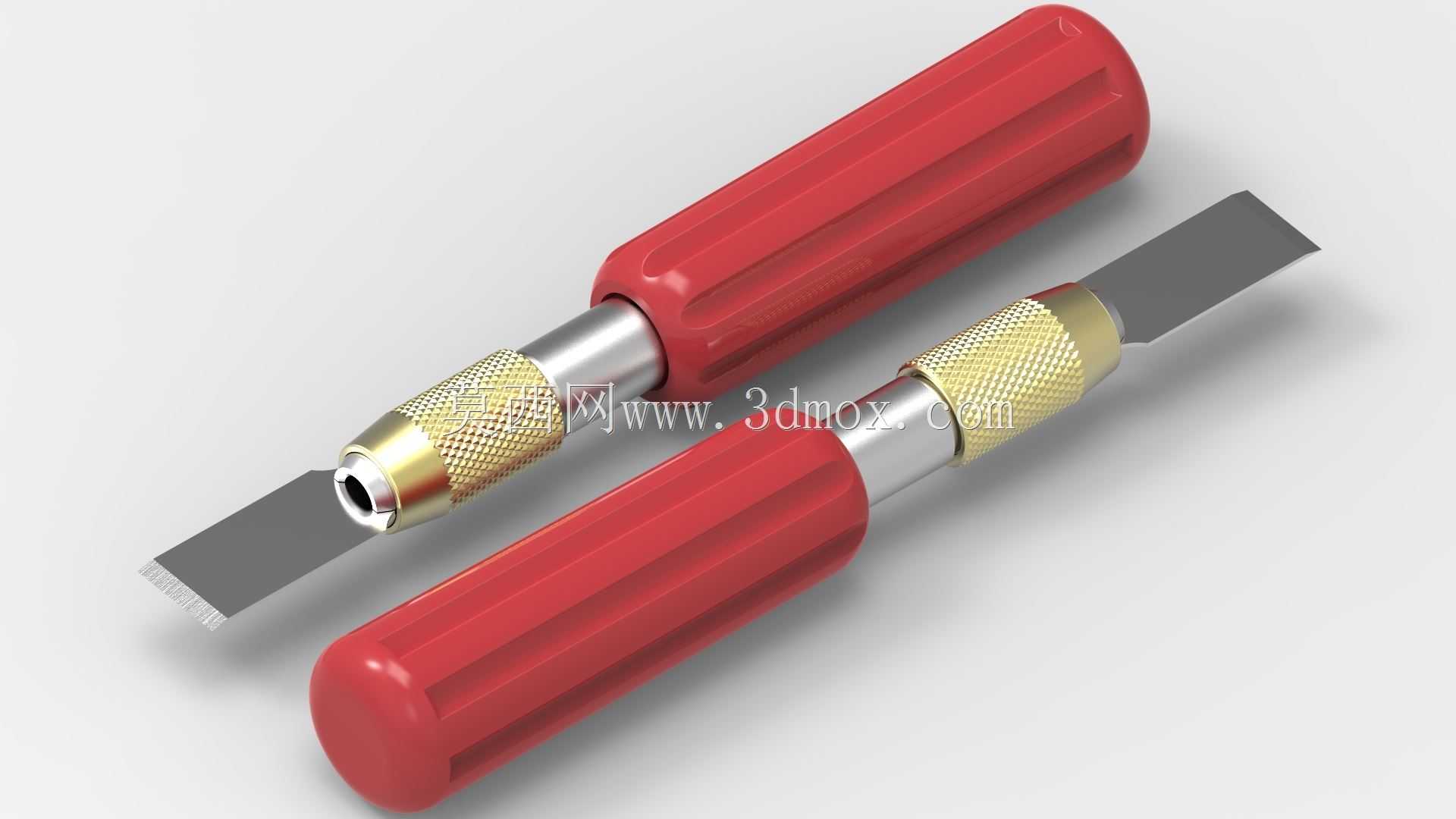

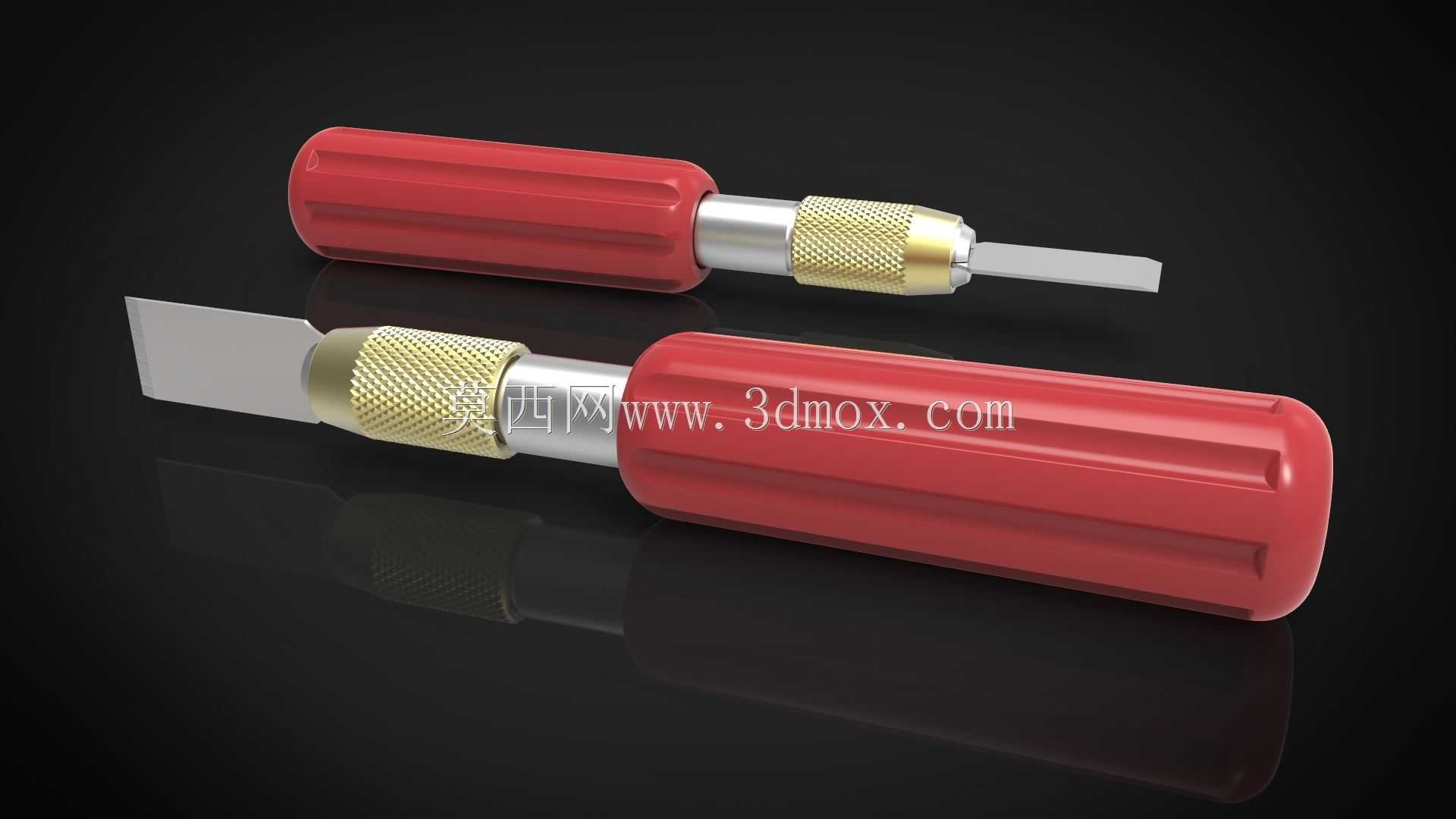

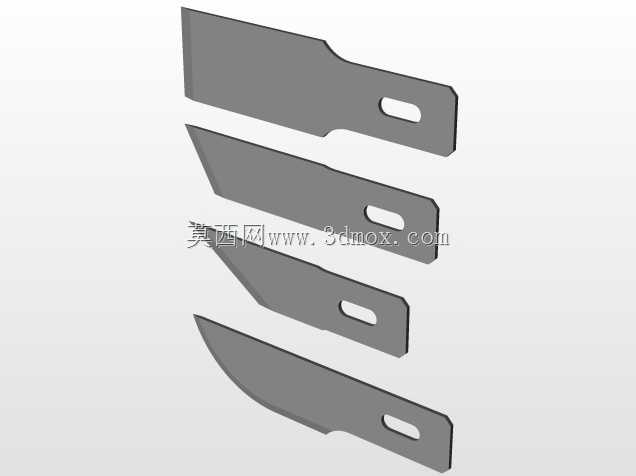

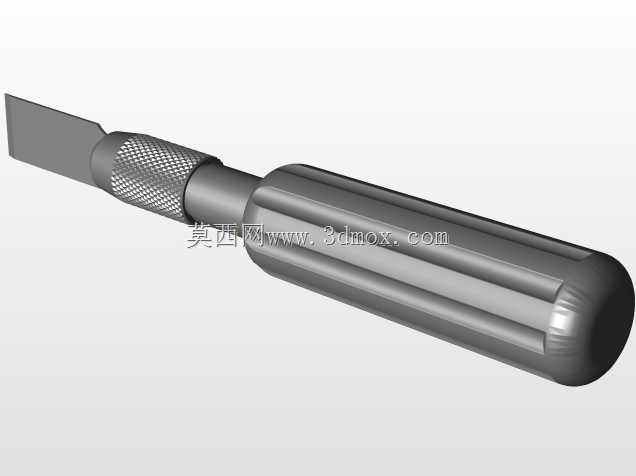

一个“工艺刀”的模型-由? X-ACTO（美国）? - 四种不同的“刀片”用于不同的应用。这是我项目的第一部分?X-ACTO刀组?另外两个带刀片的刀柄和一个储物箱将在稍后提供otes:The spring 环-装配在夹头上-在转动夹头螺母进行紧密的最终固定之前，将插入的刀片保持在轴向末端位置。夹头在制造状态下进行建模和装配，即，夹头螺母和夹头之间存在小的径向干涉。刀片和夹头槽之间也存在间隙（0.1 mm-两侧）。测量螺纹（M11 x 0.75）是真实建模的，但是有理论值，因此没有间隙formats:STEP-file （.stp），以及两个（.zip）文件夹中的本机文件（.prt）和（.asm），供的用户使用?PTC Creo参数化2.0?
