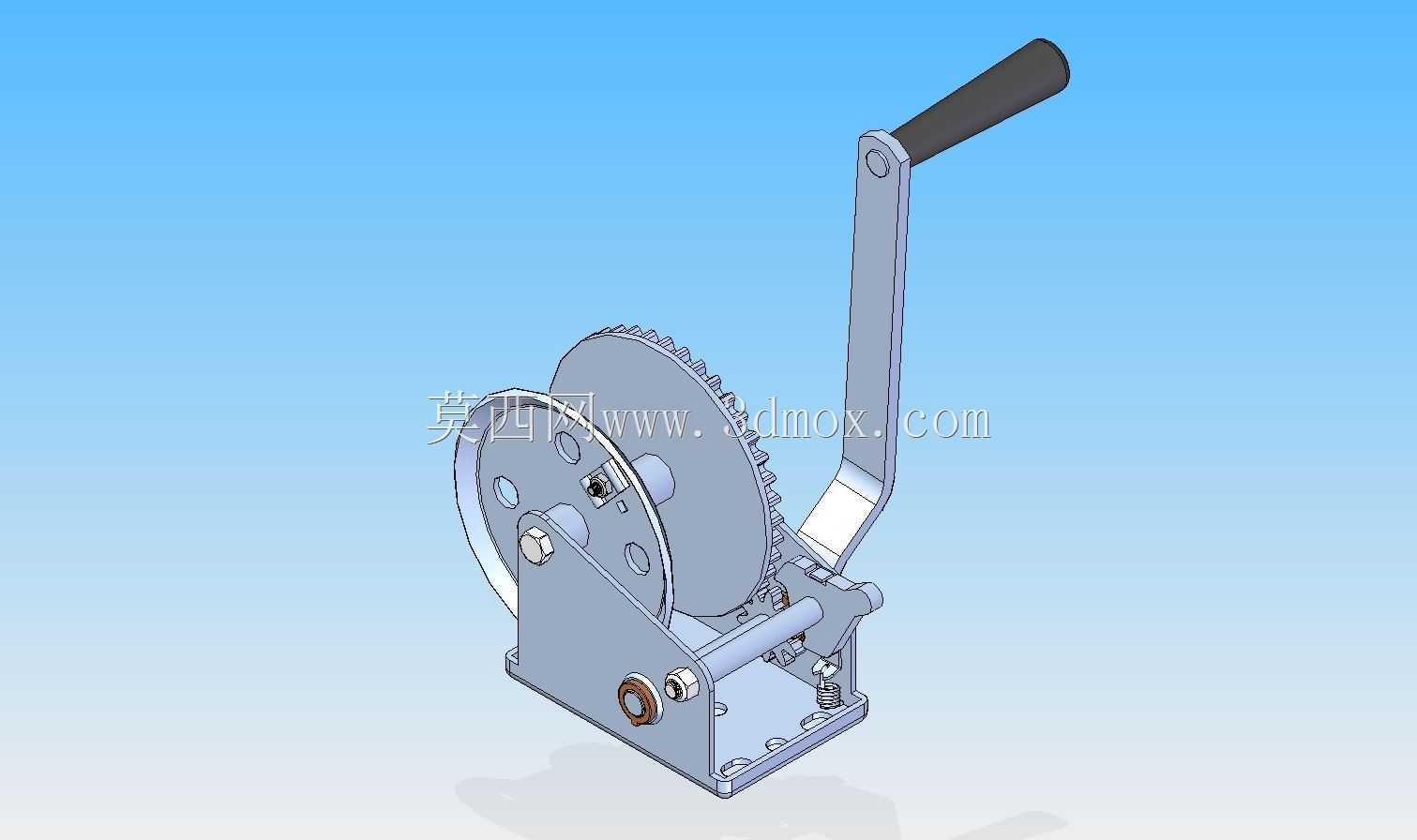

1000lb容量钢丝绳手动拖运绞车结构

这款手动拖运绞车是面向轻载牵引、拖运作业场景设计的手动操作牵引设备，核心适配港口货运、小型设备移位、户外轻型载荷拖运、仓储货物就位等无动力供电场景下的牵引作业需求，可在无外接电源的作业环境下完成最高1000lb额定载荷的钢丝绳牵引、拖运与固定作业，常作为轻型货运装卸、小型装备拖移、户外临时牵引的配套作业工具，也可在机械设计环节作为牵引类功能部件的占位参考，适配各类需要手动牵引功能的设备集成方案。从功能特性来看，该绞车采用手摇驱动的齿轮传动结构，通过摇臂输入手动扭矩，经侧置齿轮组完成扭矩放大后带动卷筒转动，实现钢丝绳的收卷与牵引作业，结构自带止逆锁止结构，可在摇臂停止施力时自动锁止卷筒，避免载荷反向溜滑引发作业风险，无需额外配置锁止部件即可实现载荷的悬停固定，适配需要中途停顿、逐步就位的拖运作业流程。整体设计思路围绕手动作业的操作便利性与结构可靠性展开，摇臂采用长力臂设计搭配防滑握套，降低手动操作时的施力强度，齿轮组采用外露式排布兼顾传动效率与后期维护便利性，底座采用带安装孔的板式结构，可通过螺栓快速固定在作业平台、设备机架或者货运载体上，安装边界清晰，固定后整体结构稳定性强，可承受牵引作业时的反向拉力。卷筒部分的尺寸适配常规规格的轻型牵引钢丝绳，容绳量可满足常规短距离拖运的行程需求，整体结构紧凑，无多余外凸部件，在安装固定后不会占用过多周边作业空间，可适配狭小安装空间内的牵引作业需求。锁止机构采用棘爪与齿轮啮合的结构，啮合行程短、锁止响应快，在牵引作业过程中只要停止摇臂转动即可立刻锁止，不会出现反向倒转的情况，保障作业过程的操作安全。整体结构的受力部件均做了加厚处理，齿轮、棘爪、底座等核心受力位置的结构强度可覆盖额定载荷下的牵引受力需求，在日常轻载拖运作业中可保持长期稳定的使用状态，无需频繁维护更换部件。
