5.8GHz四叶三叶草SMA接口图传天线结构

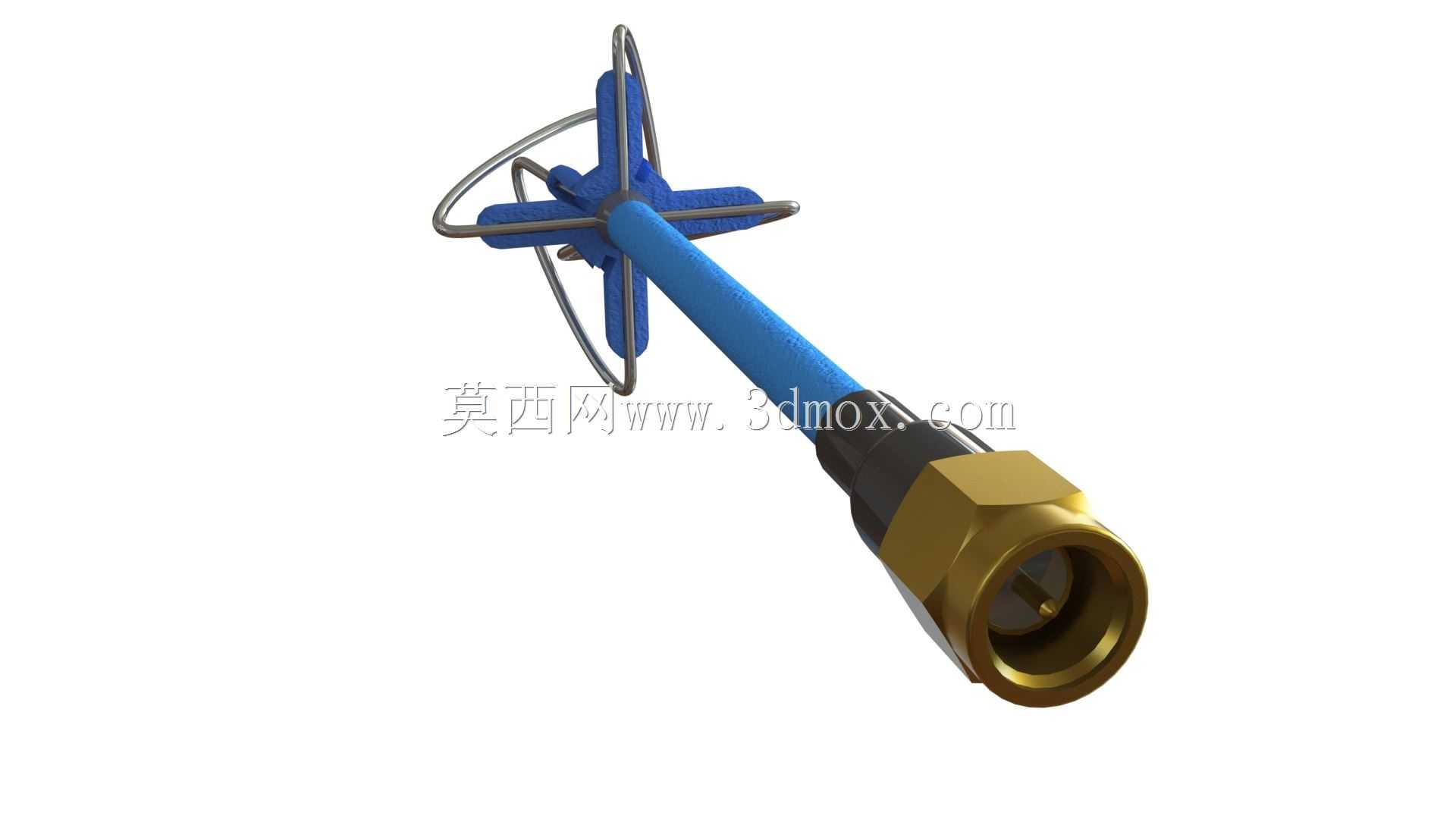

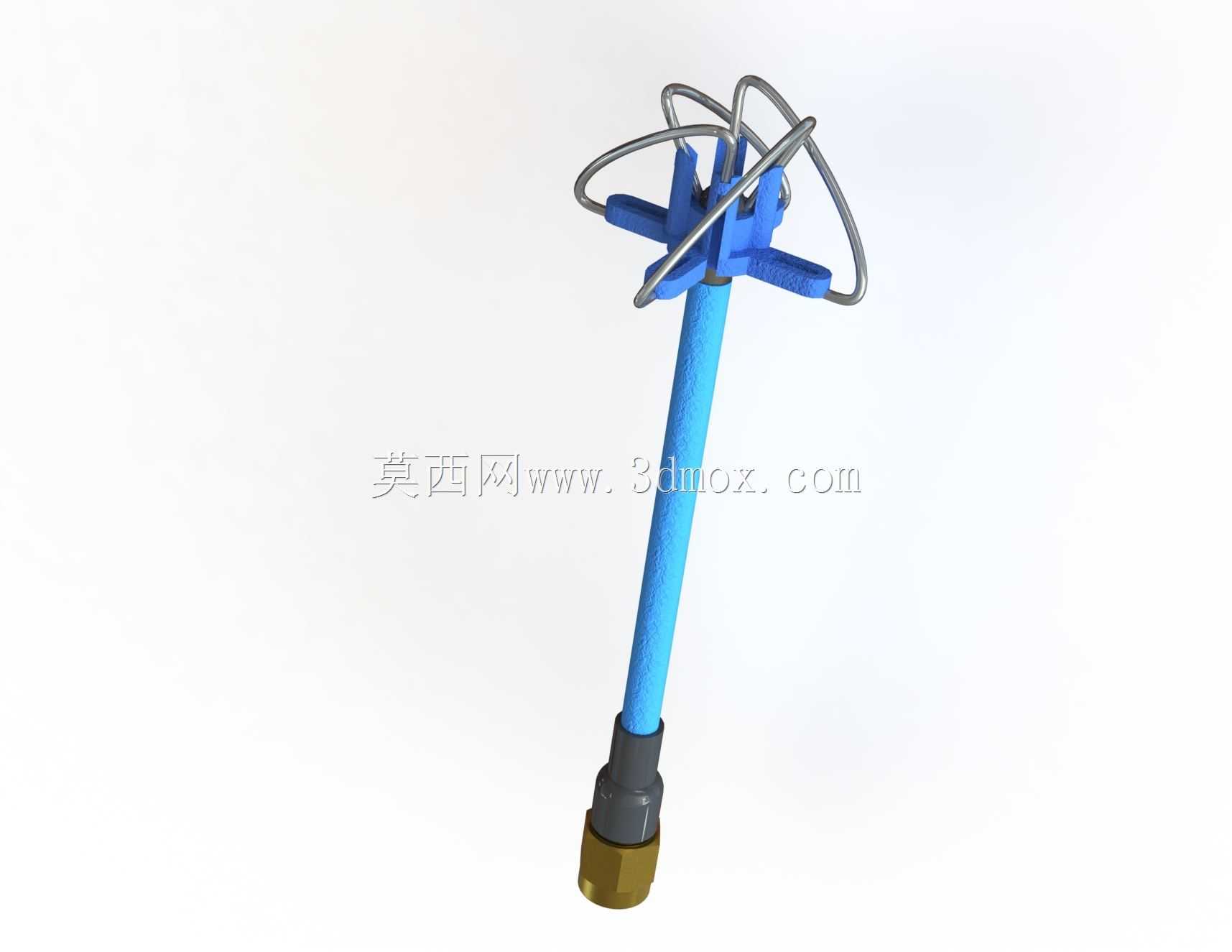

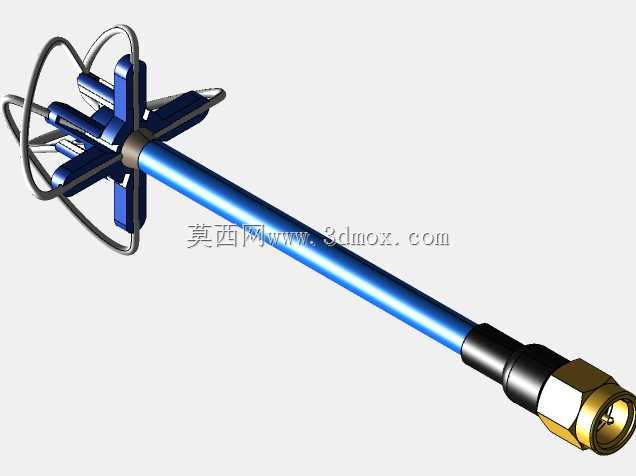

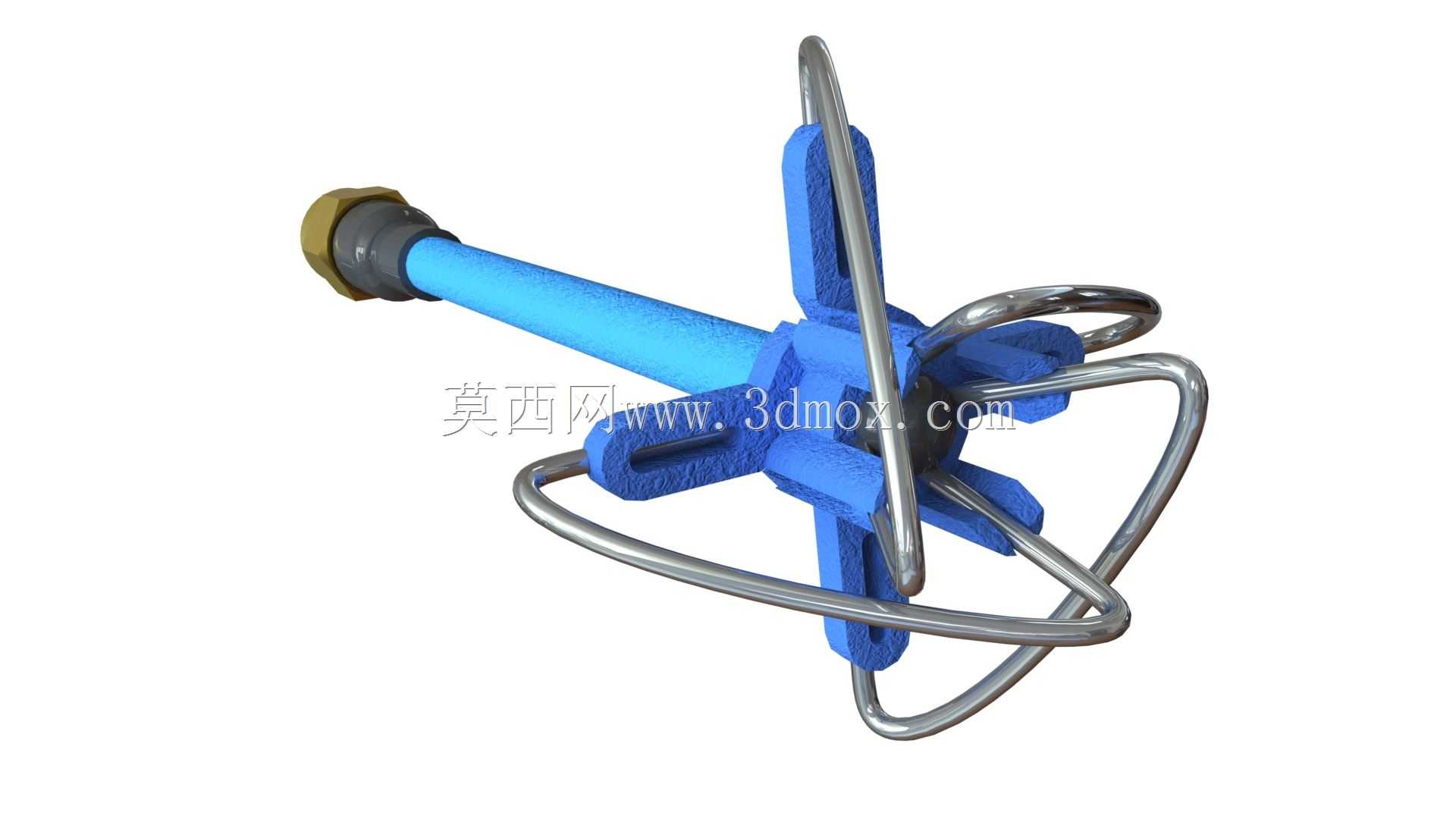

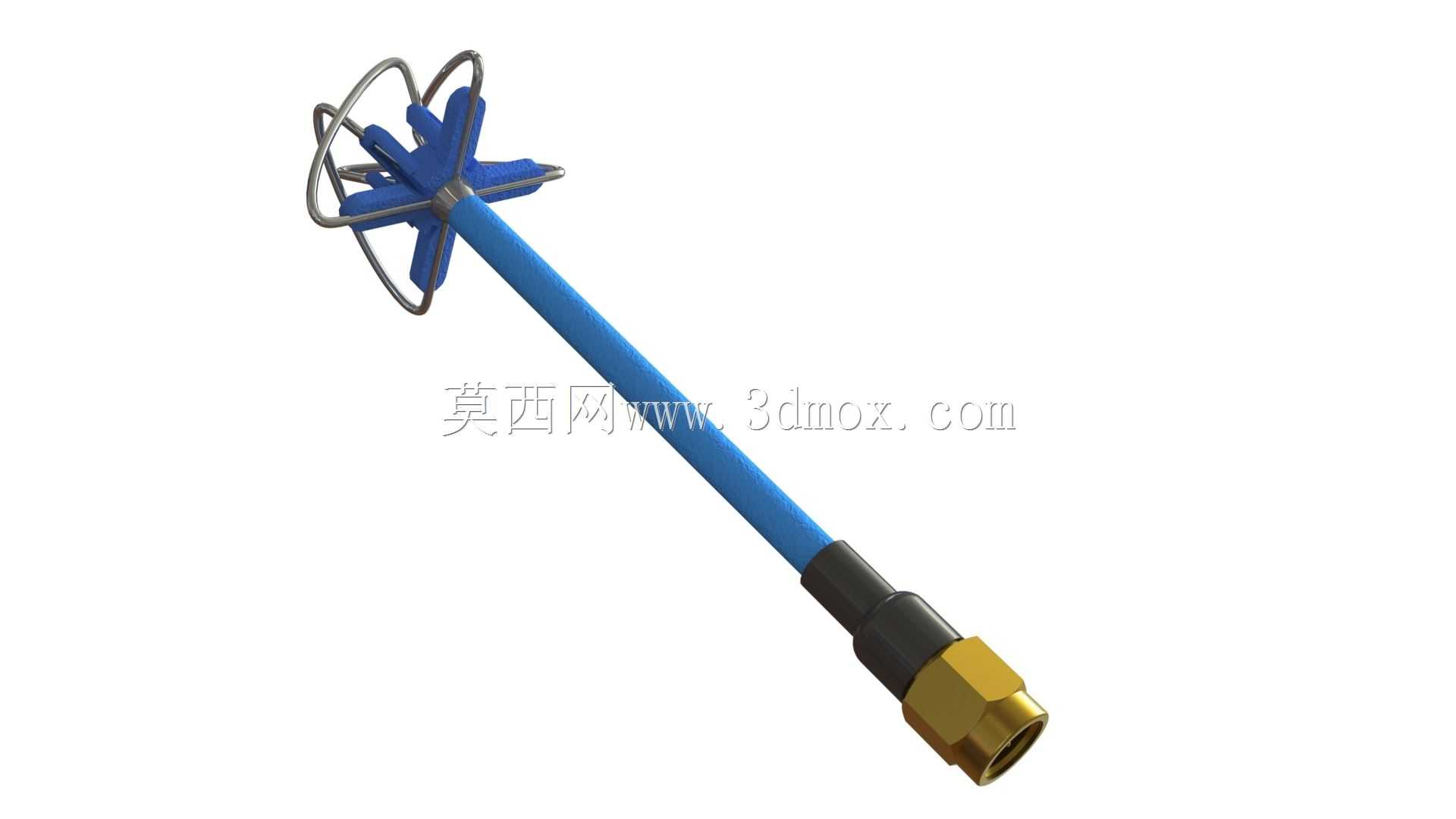

这款5.8GHz频段的四叶三叶草结构天线，是无线射频信号收发场景中的核心配套部件，主要适配搭载SMA型射频接口的信号收发设备，在民用无线图传、短距离高速无线数据传输场景中应用广泛，常见于航模飞行器、小型无线视频传输设备、近距离射频测试装置的信号收发链路中，负责将射频电路输出的电信号转换为空间电磁波向外辐射，同时捕获空间中的对应频段电磁波转换为电信号传输至接收电路，保障无线链路的信号传输稳定性与覆盖范围。从功能特性来看，四叶三叶草的辐射振子结构经过专门的辐射方向优化，相比传统单极子鞭状天线，拥有更宽的辐射波束覆盖范围，在设备姿态发生动态倾斜、偏转的使用场景下，能够有效减少信号零点盲区的出现概率，保障全向信号收发的均匀性，适配5.8GHz开放频段的信号传输需求，具备较好的信号驻波表现，能够降低信号传输过程中的回波损耗，提升射频链路的能量利用效率。在设计思路上，这款天线采用模块化的结构拆分设计，整体分为辐射振子组、介质支撑结构、馈电杆身、SMA连接接头四个核心部分：顶部的四个弧形金属振子按照正交对称的方式排布，通过蓝色绝缘支撑件固定相对位置，确保每个振子的电气长度匹配5.8GHz频段的谐振要求，振子外围的环形金属结构既可以起到防护内部振子避免磕碰变形的作用，也能够辅助优化辐射方向图的圆润度；中间的杆身采用低损耗的介质材料包裹内部馈电同轴线，既保证结构强度，也避免馈线部分的信号干扰；底部的SMA接头采用标准的螺纹锁紧结构，能够与设备端的SMA插座实现可靠连接，保证射频接触的稳定性，降低连接部位的信号损耗。从安装边界与尺寸适配来看，这款天线整体为细长杆状结构，顶部辐射单元的最大外径控制在较小范围内，杆身直径均匀，安装时仅需在设备面板预留对应SMA接头的安装开孔，将接头拧紧固定即可完成装配，不需要额外的复杂固定结构，整体占用的安装空间较小，能够适配内部空间紧凑的小型无线设备，安装后突出设备表面的长度适中，不会对设备的整体布局与其他部件的安装造成干涉，同时杆身具备一定的结构韧性，在受到轻微外力触碰时能够产生一定的弹性形变，避免振子结构出现不可逆的损坏，提升日常使用中的耐用性。在实际使用过程中，这款天线的全向辐射特性能够很好地适配移动状态下的信号收发需求，当搭载该天线的设备处于移动、旋转等动态工况时，不需要额外调整天线朝向即可维持稳定的信号连接，相比定向天线更适合无固定信号传输方向的近距离无线通信场景，同时SMA通用接口的设计也让它具备较好的互换性，能够直接替换同接口、同频段的其他类型全向天线，不需要对设备端的射频电路进行改动，降低设备的配套适配成本。
