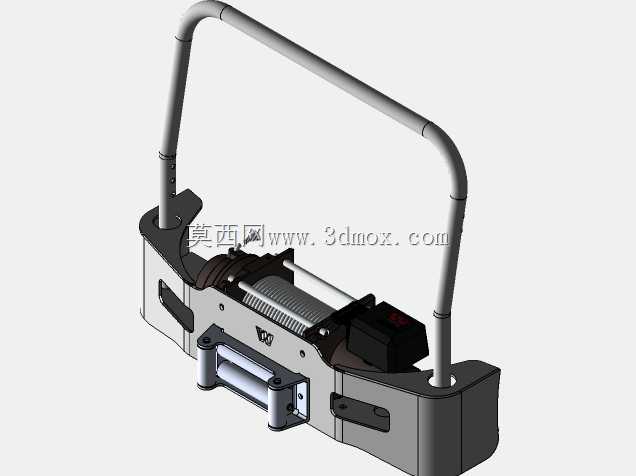

越野车辆配套F550型绞车安装固定支架

该支架主要适配越野车型前置绞盘安装需求，广泛应用于户外越野救援、工程作业车辆自救、特种作业装备拖拽等场景，是车载绞盘与车辆前防护结构之间的核心承载连接构件，能够在车辆陷入泥泞、沙地、沟壑等复杂地形时，为绞盘提供稳定的安装基础，保障绞盘拖拽作业时的受力均匀传递，避免车辆前杠结构因集中受力出现变形、开裂等问题。从实际用途来看，该支架不仅承担绞盘本体的固定功能，还集成了导绳器安装位、防护扶手结构，既可以在绞盘收放钢缆时引导缆绳走向，减少缆绳磨损与卡滞风险，顶部的U型扶手也可作为车辆前部临时受力点，方便户外作业时的辅助牵拉、人员借力操作，同时对绞盘核心的卷筒、电机部件形成外围防护，减少行驶过程中飞石、泥水对绞盘结构的直接冲击。在功能特性设计上，支架整体采用高强度钢板折弯焊接成型，主体安装面预留了与绞盘底座完全匹配的螺栓孔位，孔位公差控制在合理装配范围内，可实现绞盘的快速对位安装，无需现场二次打孔；两侧延伸的固定耳板采用加厚板材设计，可直接与车辆前大梁的预留安装点对接，将绞盘工作时的数吨级拖拽力直接传递至车身主承载结构，避免应力集中在车身覆盖件上；前部预留的导绳器安装位采用下沉式设计，可适配不同规格的卧式导绳器，保证缆绳出绳角度始终与卷筒轴线垂直，减少缆绳偏磨带来的安全隐患。设计思路上，该支架充分考虑越野场景的复杂受力工况，整体采用框架式受力结构，摒弃了传统平板支架的弱刚性缺陷，U型扶手与两侧主支撑板采用一体化折弯结构，既提升了支架整体的抗扭刚性，也减少了额外焊接工序带来的应力集中问题；所有安装孔位均做了沉台处理，螺栓安装后不会突出支架表面，避免剐蹭缆绳或外部障碍物；支架边缘全部做了圆角钝化处理，避免安装维护时划伤操作人员，同时也减少了应力开裂的起始点。从安装边界来看，支架整体宽度适配常规越野车型前杠的内部安装空间，高度方向不会超出前杠上沿，不影响车辆原有前脸的外观协调性，深度方向预留了绞盘电机、接线盒的足够安装空间，不会与车辆前部的散热模块、防撞梁结构产生干涉；底部预留的检修缺口可方便后期对绞盘离合器、接线端子进行维护操作，无需整体拆卸支架即可完成常规保养作业。
