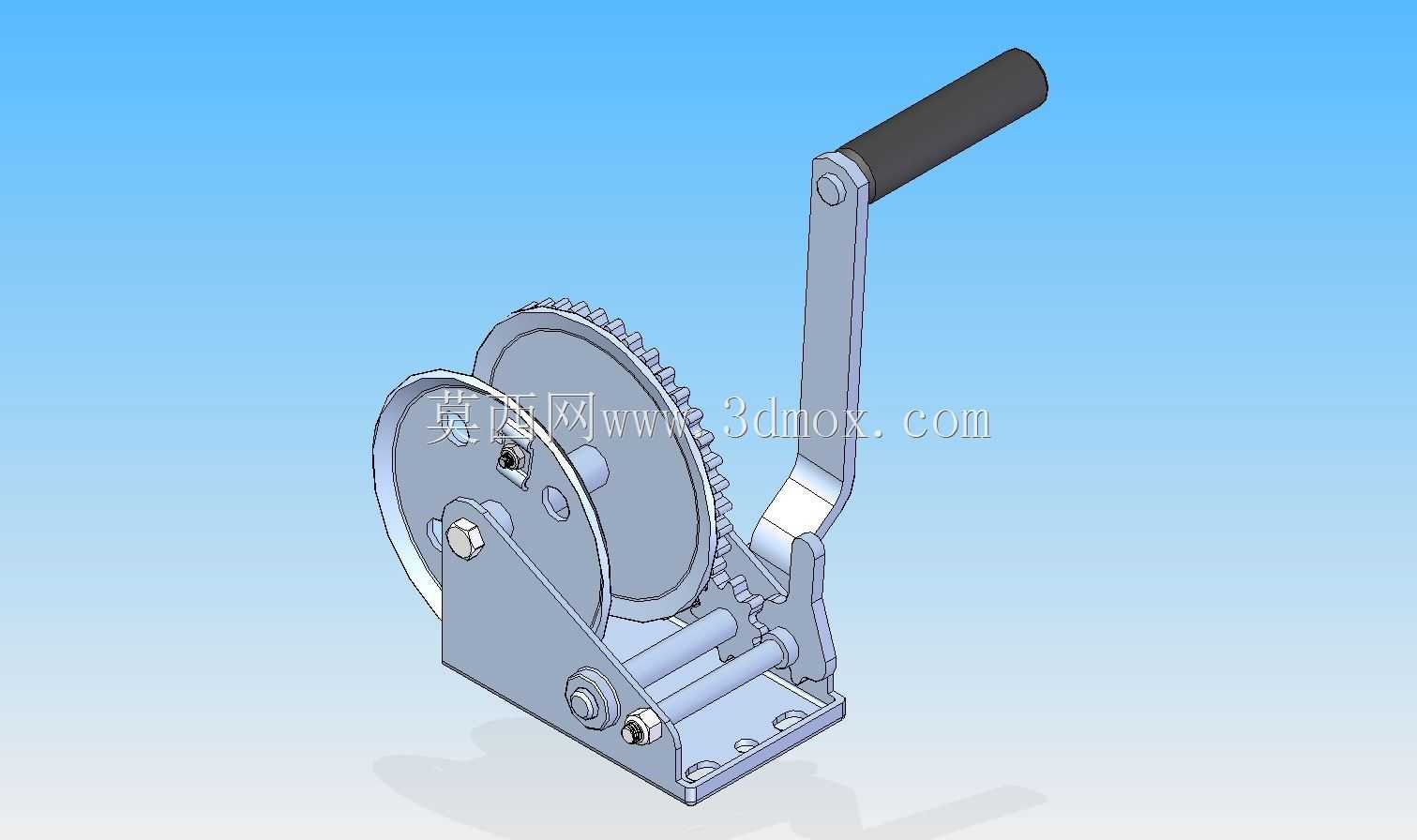

1000磅容量钢丝绳手动拖车绞盘结构

这款手动拖车绞盘主要面向轻型牵引、拖拽场景设计，常见于户外拖车脱困、小型游艇拖运、轻型设备移位、农用机具短途牵引等作业场景，在无外接动力源的户外环境下，可依靠人力操作完成负载的牵引与收放作业，适配没有电力、液压动力供给的野外作业、应急救援、私人拖车配套等使用需求，能够为1000磅以内的负载提供稳定的牵引力输出，是轻型拖拽作业场景中实用性极强的手动牵引部件。

从功能特性来看，该绞盘采用棘轮自锁结构设计，摇动手柄时齿轮组啮合传动带动卷筒转动收卷钢丝绳，停止操作时棘轮卡爪会自动卡入齿轮齿槽锁定卷筒，避免负载反向拖拽导致钢丝绳回退，保障作业过程的安全性；摇臂采用弯折 ergonomic 结构设计，搭配防滑握套，操作时发力顺畅，可有效降低长时间操作的手部疲劳感；卷筒侧边设置有钢丝绳导向压辊，收卷过程中可引导钢丝绳整齐排布在卷筒上，避免钢丝绳乱绳、卡滞，延长钢丝绳的使用寿命；底座采用多安装孔位的平板式设计，可通过螺栓紧固在拖车车架、设备机架、固定基座等安装面上，安装稳固性强，可承受牵引过程中的反向拉力。

从设计思路来看，该结构优先考虑手动操作的省力性与可靠性，采用大传动比的齿轮组设计，通过大小齿轮的齿数差降低摇动手柄所需的作用力，即便是单人操作也可轻松拉动额定负载；整体结构采用外露式钣金与机加工件组合设计，零部件结构简单易加工，后期维护时可快速拆解更换磨损的卡爪、齿轮等易损件，维护成本低廉；所有传动部件均做了圆角过渡处理，避免操作过程中尖锐边角划伤操作人员，同时齿轮啮合处预留了合理的润滑间隙，可填充润滑脂降低传动磨损，提升整体使用寿命。

从安装边界与尺寸适配来看，该绞盘整体结构紧凑，底座安装孔位按照轻型拖车的通用安装间距设计，无需对安装基座做大规模改造即可完成装配；卷筒的容绳量适配对应额定负载的钢丝绳长度，可满足常规轻型拖拽作业的行程需求；整体外轮廓无突出的尖锐结构，安装后不会与拖车周边的其他部件产生运动干涉，摇臂的转动行程范围内预留了足够的操作空间，操作人员站在侧面即可顺畅完成摇转操作，无需额外避让其他结构。
