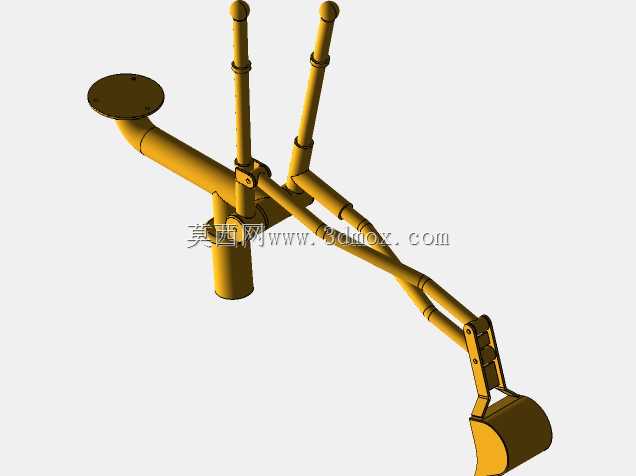

挖掘机工作装置臂架结构三维设计

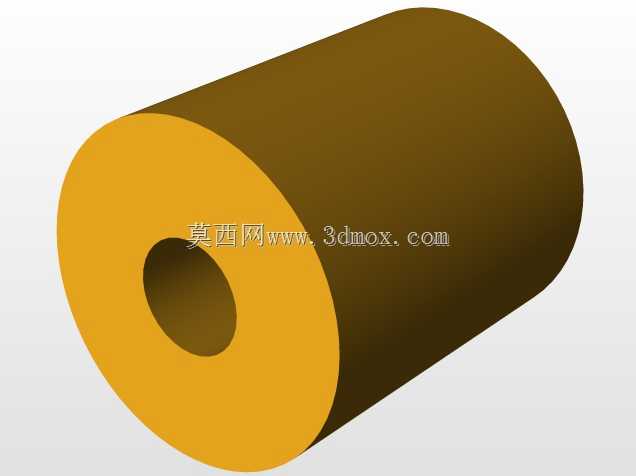

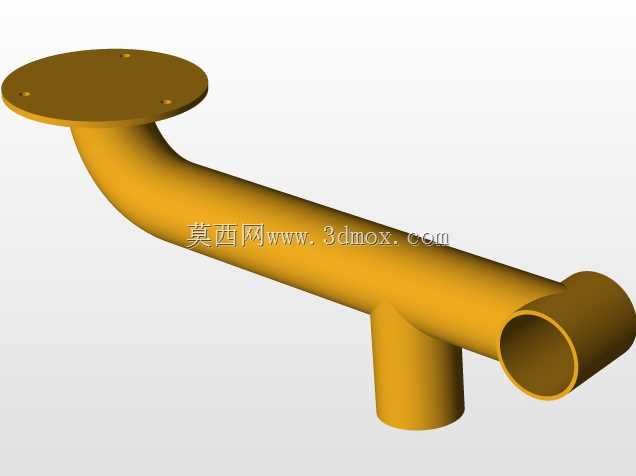

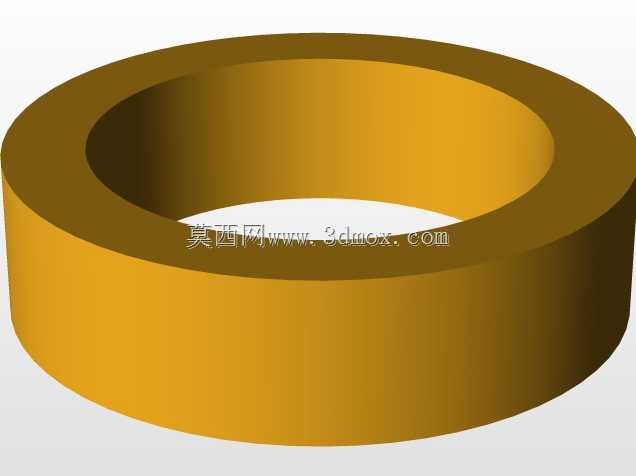

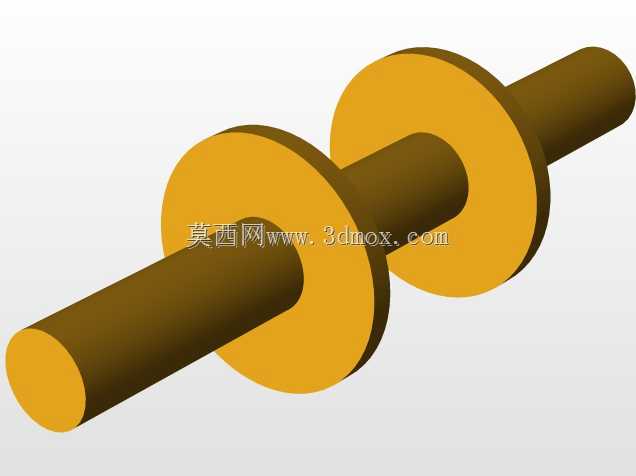

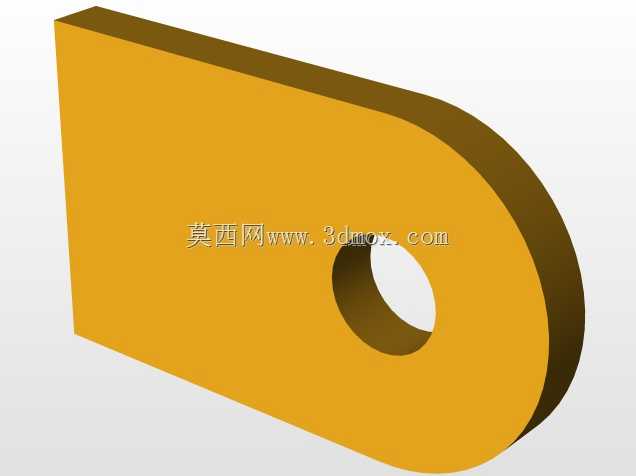

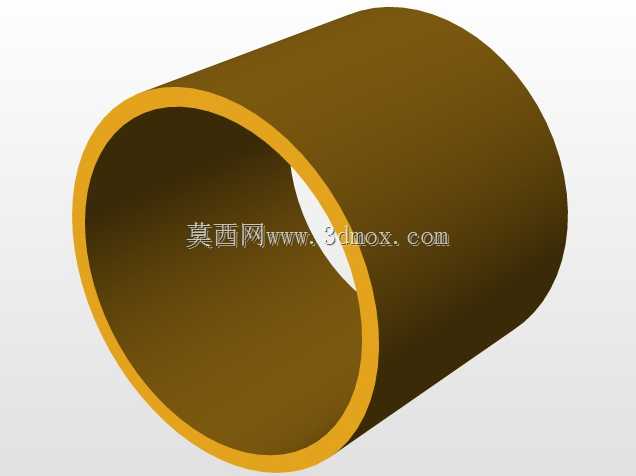

该三维结构对应挖掘机核心作业执行端的工作臂总成，是土方施工作业场景中直接完成挖掘、提升、卸料动作的核心承载部件，广泛适配于小型市政工程、农田水利修整、庭院土方作业、狭小场地拆除施工等场景，可完成散状土方开挖、沟槽修整、散料装卸、轻型破碎辅助等作业任务，是小型挖掘设备实现作业功能的核心结构载体。整套臂架结构采用分体铰接式设计思路，整体以变截面箱型弯臂作为主体承载结构，搭配双平行辅助支撑臂形成稳定的三角受力框架，在保证臂架整体抗弯抗扭强度的同时，尽可能降低结构自重，提升作业端的动作灵活性。臂架根部设置圆形回转连接法兰，可与上车架的回转支承输出端配合安装，实现整个工作装置360度水平回转动作，法兰盘面预留均匀分布的螺栓安装孔位，安装时可通过标准紧固件完成与回转平台的刚性连接，安装边界匹配常规小型挖掘机的上车架连接尺寸，无需额外改制连接基座即可完成适配。臂架的各段铰接位置均设计有同轴销轴安装孔位，孔位内部预留润滑脂通道安装空间，可在装配时加装衬套与润滑注油嘴，降低铰接位置的转动磨损，延长结构使用寿命。臂架末端与铲斗的连接位置设计为双摇臂铰接结构，可配合液压油缸的伸缩动作，完成铲斗的挖掘收斗、卸料翻转动作，铲斗采用弧形切削刃设计，斗型贴合土方挖掘的物料流动轨迹，可降低挖掘过程中的插入阻力，提升满斗率。整套臂架的液压管路采用沿臂架表面贴合布置的设计思路，管路走向顺着臂架的弯折弧度排布，预留足够的活动余量避免臂架俯仰动作时拉扯管路，同时管路外置的布局也方便后期的检修与密封件更换。在结构受力设计上，针对挖掘作业时的偏载载荷、冲击载荷做了针对性的结构加强，在臂架弯折的应力集中位置增加了局部加强筋结构，避免长期重载作业出现结构开裂变形的问题，各铰接点的位置参数经过运动仿真校核，可保证臂架在最大俯仰角度、最大挖掘深度作业时，各部件之间无运动干涉，作业范围覆盖常规小型作业场景的深度与高度需求，可满足日常土方作业的动作行程要求。
