1.5MPa工况300L不锈钢合金钢储气罐结构设计

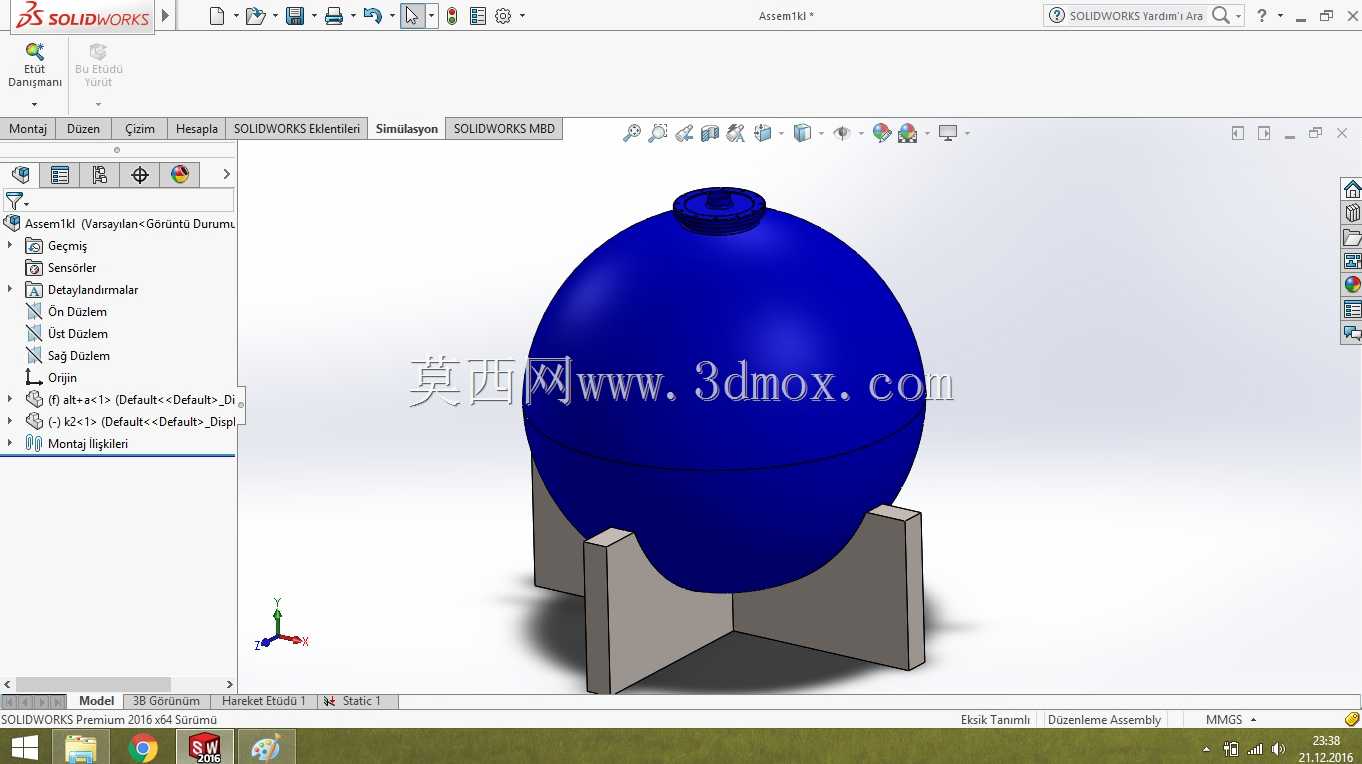

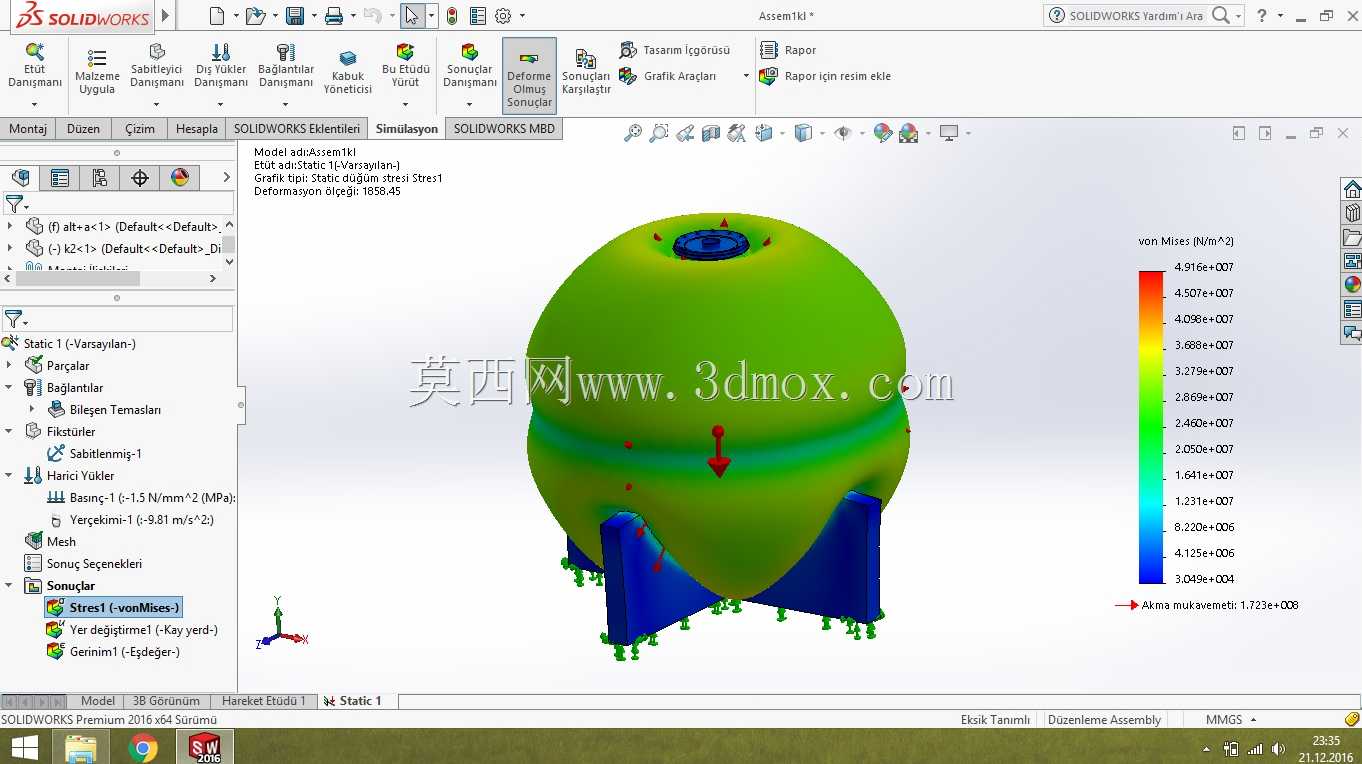

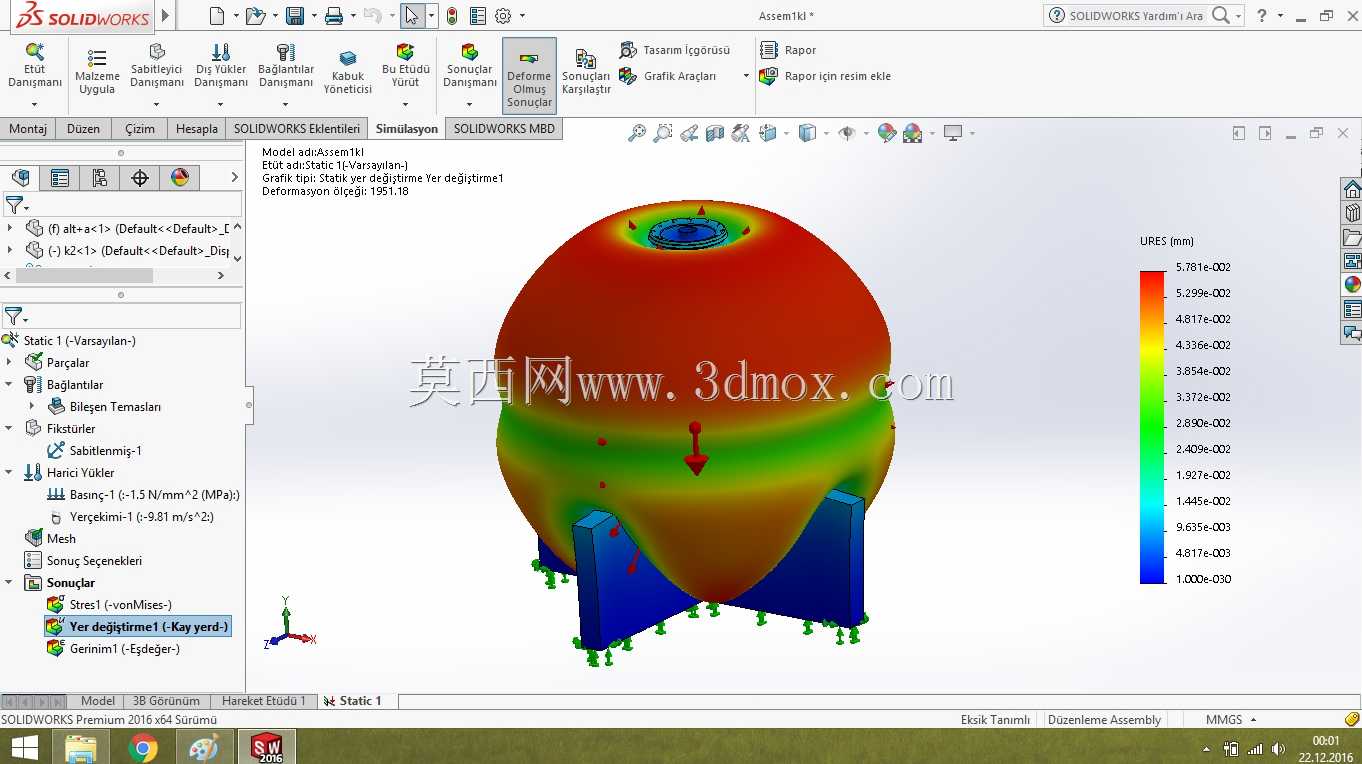

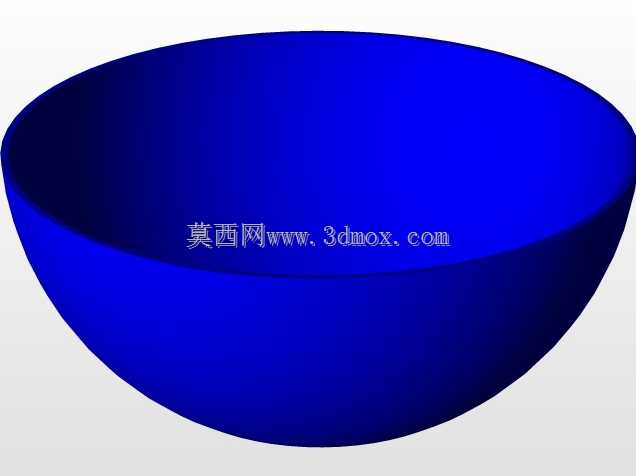

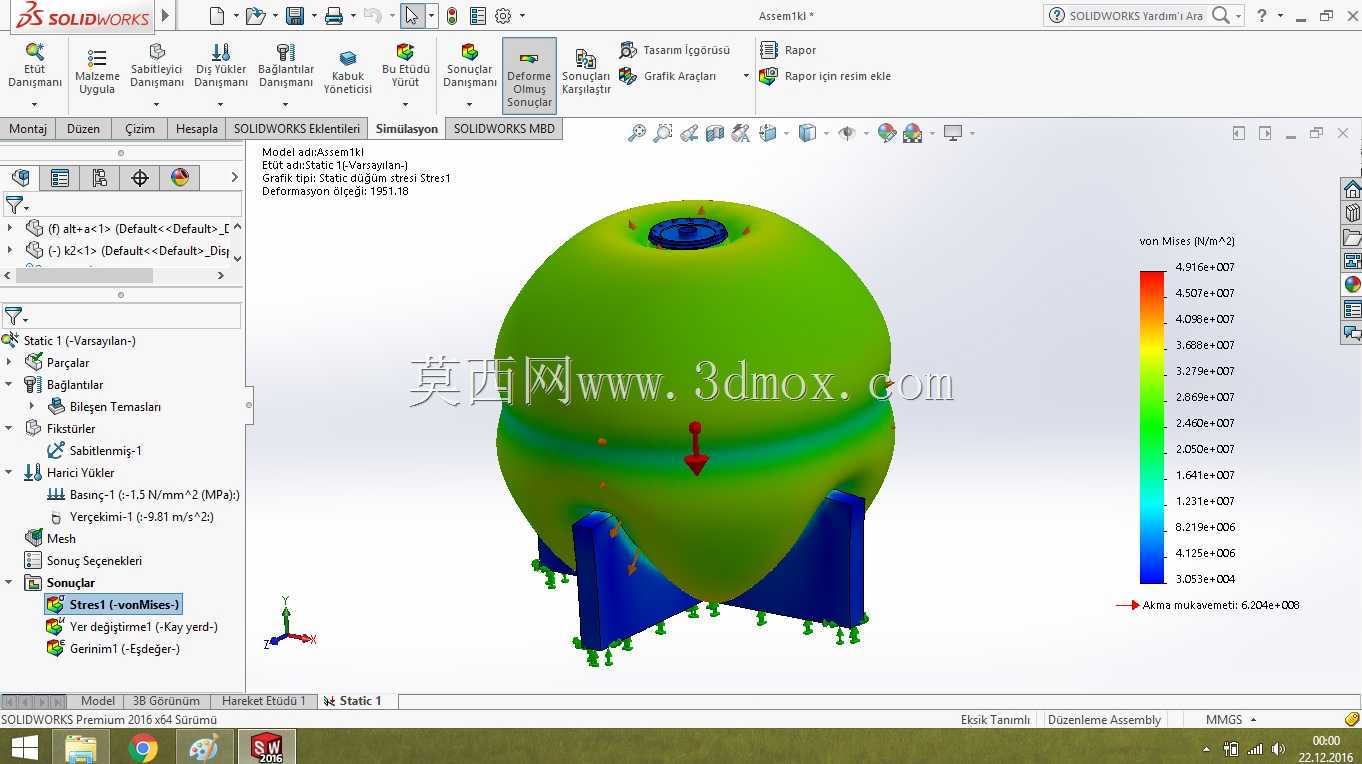

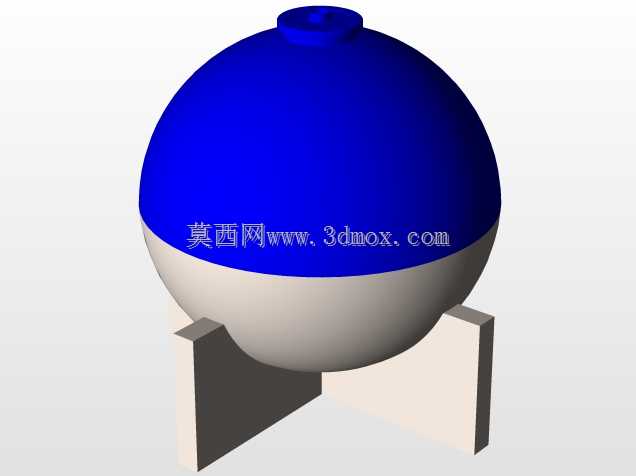

该承压储气装置主要面向工业生产中需要稳定压缩空气供给、特种工业气体缓冲存储的应用场景，常见于中小型生产车间气动系统配套、实验室特种气体稳压供给、小型工业锅炉配套稳压回路等场景，能够在系统用气负荷波动时维持管路压力稳定，避免气源压力骤变对末端气动元件、精密用气设备造成冲击损伤，同时可沉淀压缩气体中夹带的液态水分与杂质，降低下游管路的堵塞与锈蚀风险。罐体采用椭球型封头搭配立式直筒段的结构形式，整体容积设定为300L，主体壁厚选用10mm规格的不锈钢与合金钢复合材质，不锈钢层直接接触存储介质，具备优秀的抗腐蚀能力，可适配多数工业气体、无强腐蚀性特种气体的存储需求，外部合金钢层承担主要承压载荷，在控制整体制造成本的同时保障结构强度，可稳定承载1.5MPa的额定工作压力，满足多数中低压工业供气系统的压力等级要求。设计过程中重点考量了承压状态下的应力分布规律，通过有限元仿真对罐体整体受力状态进行模拟，针对封头与直筒段的连接位置、支座与罐体的焊接区域等应力集中高发位置做了局部加厚与圆弧过渡处理，避免尖角结构造成的应力突变，降低长期承压运行过程中出现疲劳裂纹的风险。罐体底部设置三点式支撑支座，支座与罐体接触位置做了贴合式曲面设计，增大接触面积分散支撑载荷，支座底部预留标准安装孔位，可直接通过膨胀螺栓固定于硬化混凝土地面，安装时需保障罐体垂直度偏差不超过千分之五，避免偏载造成局部应力超标。罐体顶部预留标准法兰接口，可对接进气、出气、安全阀、压力表等配套管路元件，接口位置做了凸台加厚处理，保障管路连接后的密封可靠性与结构强度，整体结构紧凑，立式布置的形式可有效减少占地面积，适配多数中小型工业场地的安装空间要求，同时兼顾了日常维护的操作便利性，罐体侧面预留足够空间可供操作人员定期检查壁厚、校验安全附件。
