户外弧形带顶公共自行车停放架结构

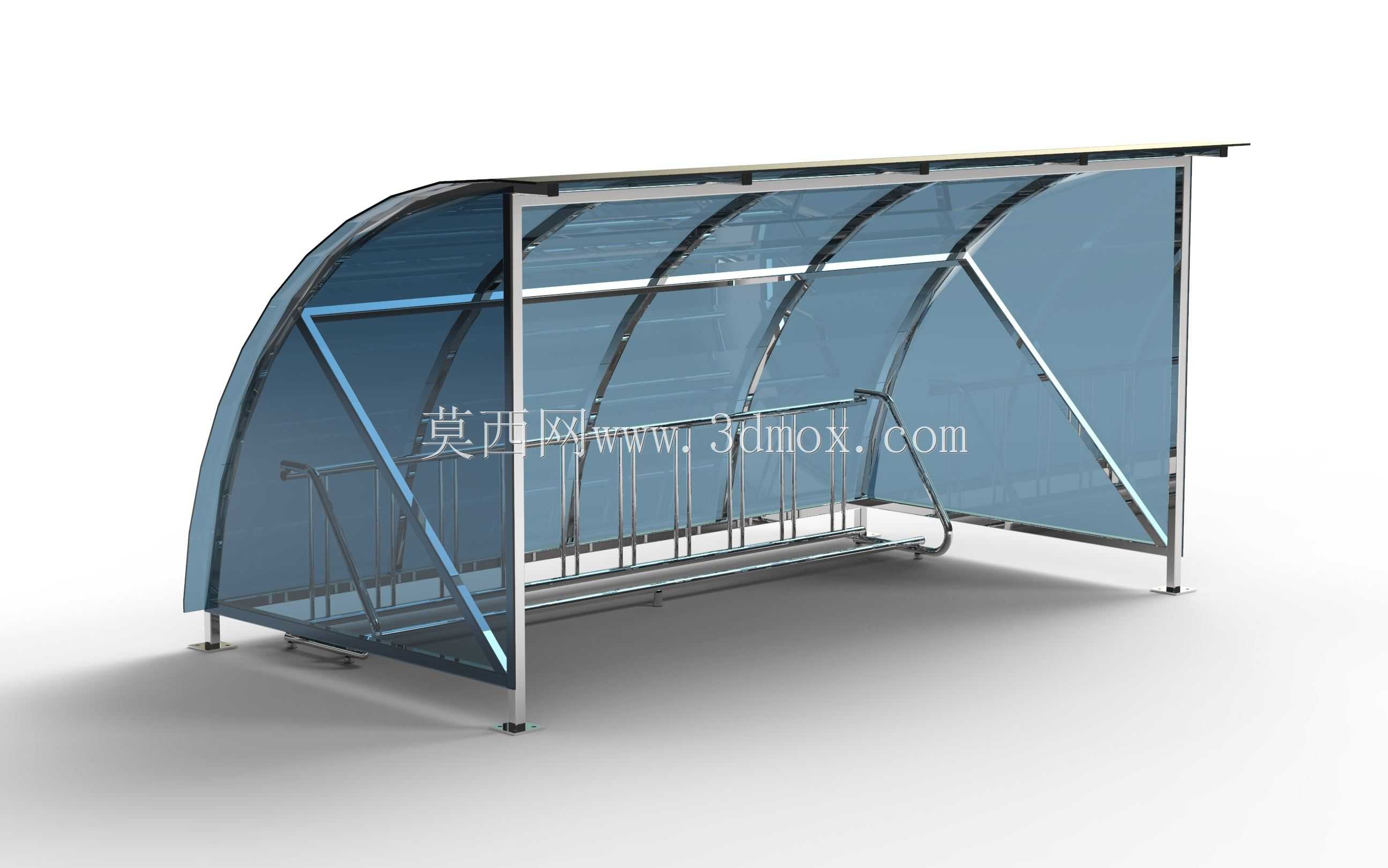

这款弧形顶自行车停放设施，主要适配城市公共区域、产业园区、居民小区、商业综合体周边的非机动车停放场景，核心作用是为自行车、小型电动自行车提供规整的停放位，同时兼顾遮阳挡雨的防护功能，解决露天停放车辆易被日晒雨淋、停放秩序杂乱的实际问题。从结构设计逻辑来看，整体采用单侧弧形悬挑的棚体架构，支撑立柱设置在停放区靠近步道的一侧，不会占用车道侧的通行空间，弧形顶面向外侧延伸出足够的悬挑长度，能覆盖整个停放区域，降雨时雨水会顺着弧形曲面流向棚体后侧的排水边，不会滴落到取车通行的步道上，避免雨天取车时被滴落的雨水打湿。棚体的主框架采用矩形金属型材拼接，弧形骨架通过分段折弯成型，相邻弧形骨架之间设置横向连接杆件形成整体受力体系，抗风载能力可满足多数城市的户外使用要求，侧面围护采用半透明的耐力板材，既不会完全遮挡视线造成空间压抑，也能阻挡斜向飘入的雨水。停放卡位部分采用高低错位的金属卡位杆，每台车辆对应一个独立卡位，能避免车辆倾倒后相互剐蹭，卡位杆的高度适配常规自行车的轮径，推入车辆时车轮可自然卡入卡位，无需额外上锁即可保持车辆直立，取车时直接向外拉出即可，操作顺畅无卡滞。安装边界方面，整体设施沿长度方向可根据实际停放需求拼接扩展，单组标准段的长度适配十台左右自行车的停放需求，宽度方向从立柱外侧到棚体最外端的尺寸控制在两米以内，不会过度占用公共通行空间，立柱底部采用膨胀螺栓与硬化地面固定，安装时无需大规模开挖地面，适配现有硬化场地的改造需求。设计过程中充分考虑了日常运维的便利性，所有金属构件表面都做了防锈防腐处理，长期户外使用不易出现锈蚀掉漆的问题，棚顶表面光滑不易积灰，日常清洁仅需高压水枪冲洗即可，半透明围护板采用卡槽式固定，出现局部破损时可单独拆卸更换，无需整体拆解棚体。结构受力上，立柱与弧形骨架的连接节点采用加强角件固定，可承受常规的积雪荷载与侧向风力，不会出现棚体变形晃动的问题，卡位部分的杆件与底部支撑框架焊接为整体，频繁推取车辆也不会出现卡位松动移位的情况。
