16千瓦家用壁挂式燃气锅炉结构三维设计

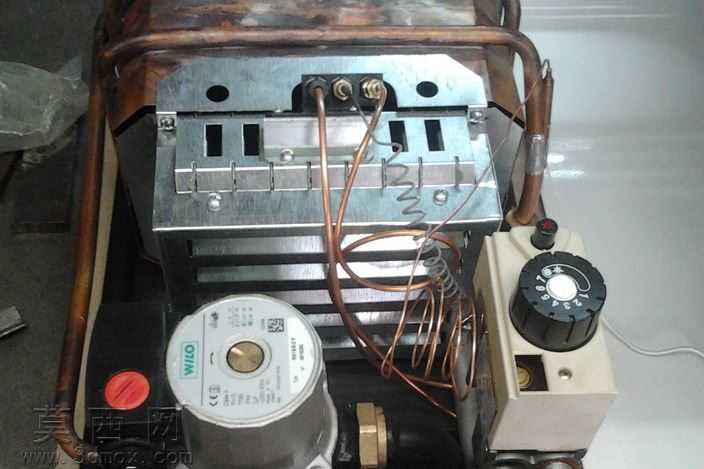

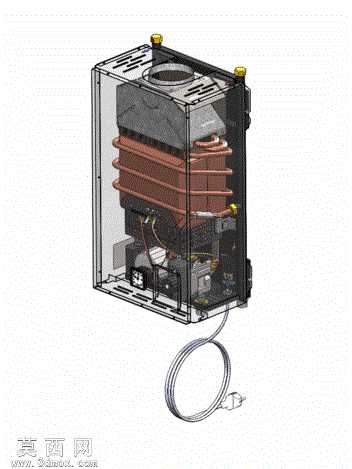

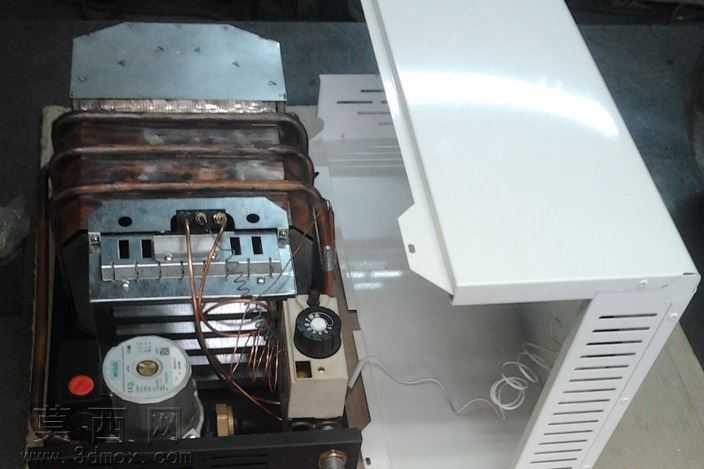

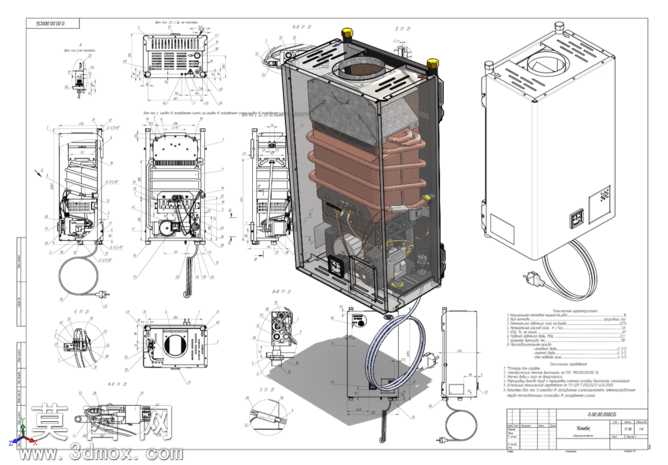

本作品为16千瓦功率等级的能源依赖型燃气供暖锅炉三维模型，采用半透明外壳的可视化设计思路完成建模，完整还原设备内部全部核心结构与部件布局，可直观呈现燃气锅炉的工作原理与装配关系。建模过程中严格遵循家用燃气锅炉的实际结构比例，首先搭建设备的外部壳体框架，采用薄壳特征完成外壳建模，预留顶部排烟接口、两侧水路连接端口的安装位，外壳做半透明材质处理，既保留设备整体轮廓辨识度，又可清晰展示内部结构排布。内部核心结构部分，首先完成多段式换热组件建模，层叠式换热翅片与环绕式换热盘管采用精准的尺寸配合，还原燃气燃烧后热量与循环水的换热路径，换热部件采用紫铜色金属材质，匹配实际换热部件的材质属性，凸显导热结构的功能特征。燃烧腔体部分做封闭结构建模，搭配燃气进气阀组、点火组件、火焰检测部件的细节建模，还原燃气供给与燃烧控制的核心结构，管线部分采用柔性线缆特征建模，还原设备内部电控线路、燃气连接管路的走线布局，外接的电源线缆做自然垂落的弯曲形态处理，提升模型的真实感。设备顶部的两个水路接口采用黄色端盖材质区分，明确标注冷热水连接端口的位置，底部的电控组件、控制主板、接线端子均做等比例还原，清晰呈现设备电控系统的布局逻辑。渲染阶段采用柔和的均匀布光，避免强反光遮挡内部结构细节，半透明外壳材质设置合适的透明度与折射参数，既体现塑料外壳的质感，又保证内部结构清晰可见，金属换热部件设置合适的粗糙度与金属度参数，还原铜质换热件的哑光金属质感，黑色结构件采用哑光工程塑料材质，匹配设备内部支撑结构的材质属性。整体建模兼顾结构准确性与展示性，通过半透明可视化的设计方式，完整呈现燃气锅炉从燃气进气、燃烧换热、水路循环到电控控制的全流程结构布局，可用于产品结构展示、原理教学、安装说明等场景使用，模型结构完整无缺失部件，各部件装配关系符合实际产品的设计逻辑，无结构穿模、比例失调等问题。
