梅卡瓦MK4主战坦克遥控仿真底盘设计

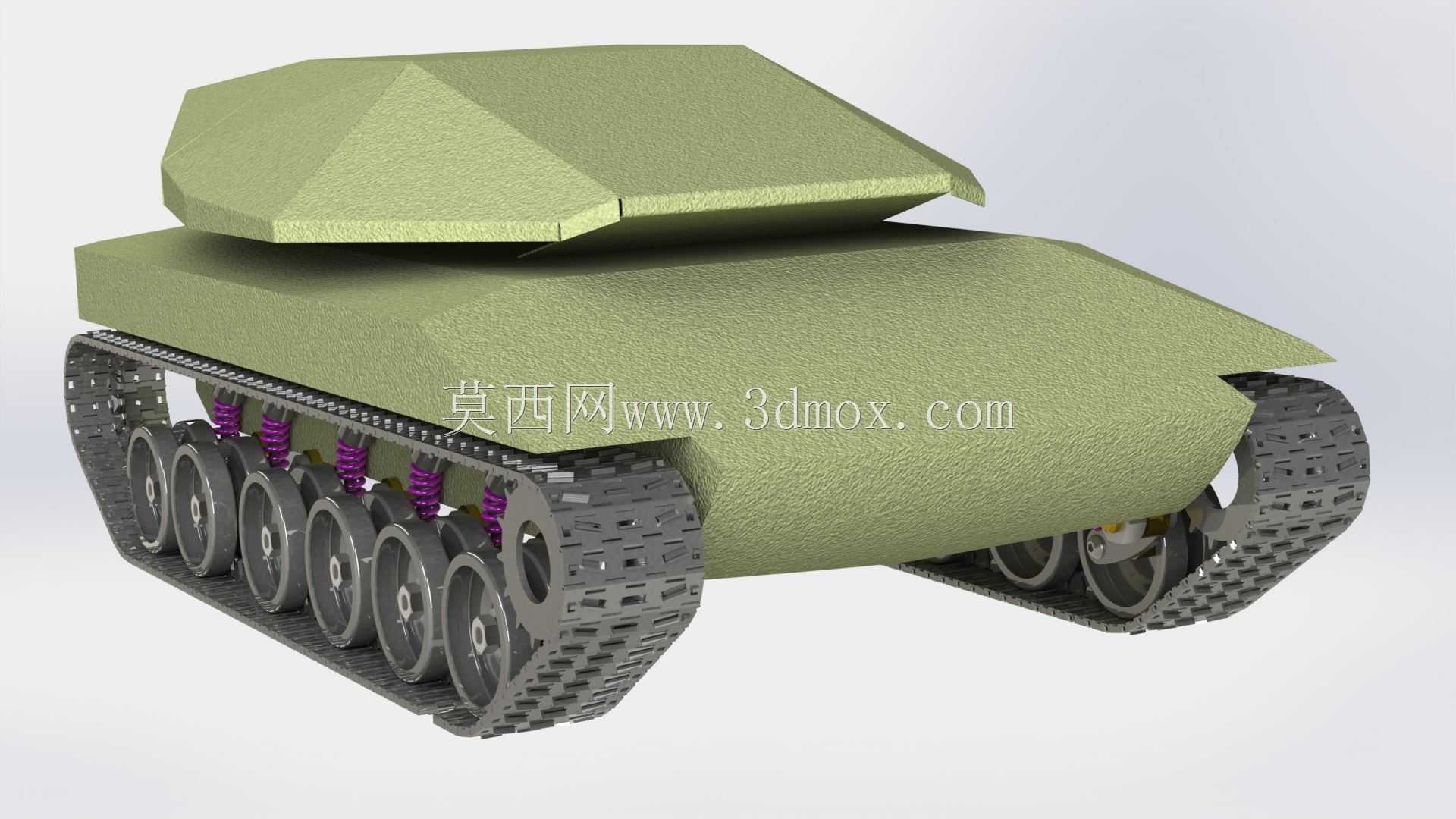

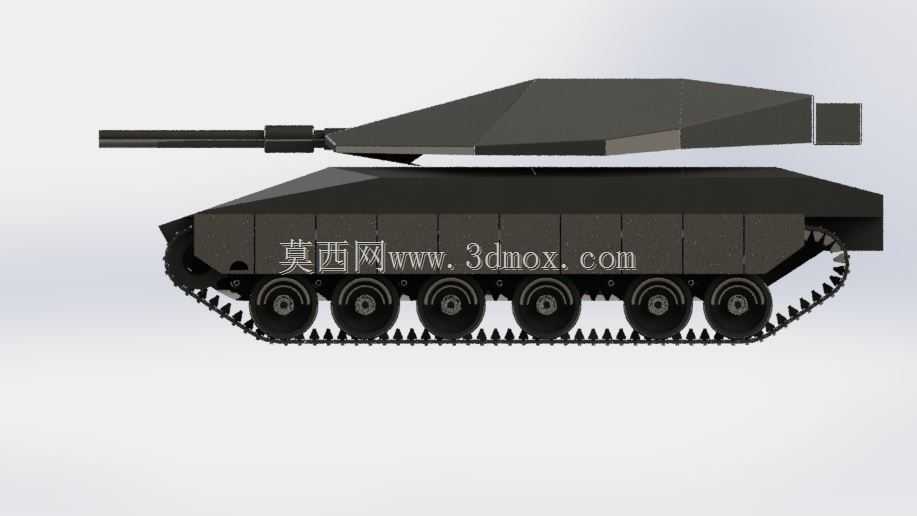

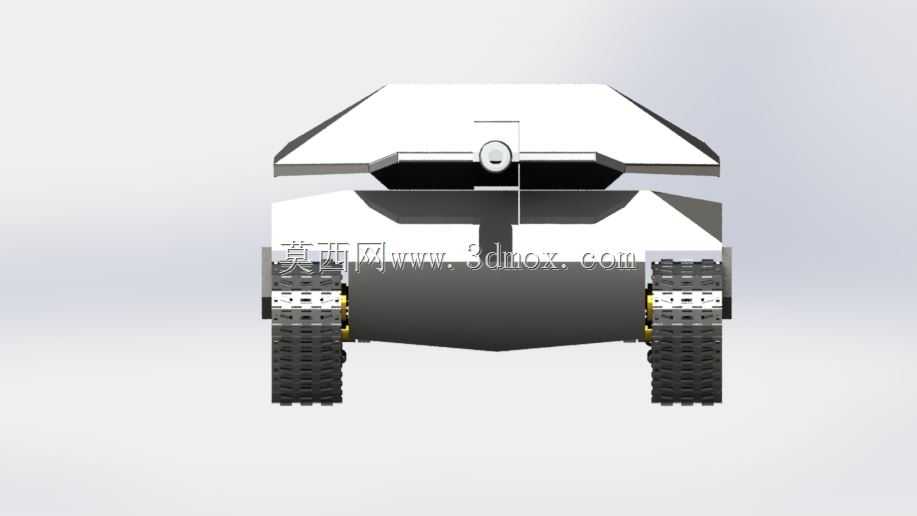

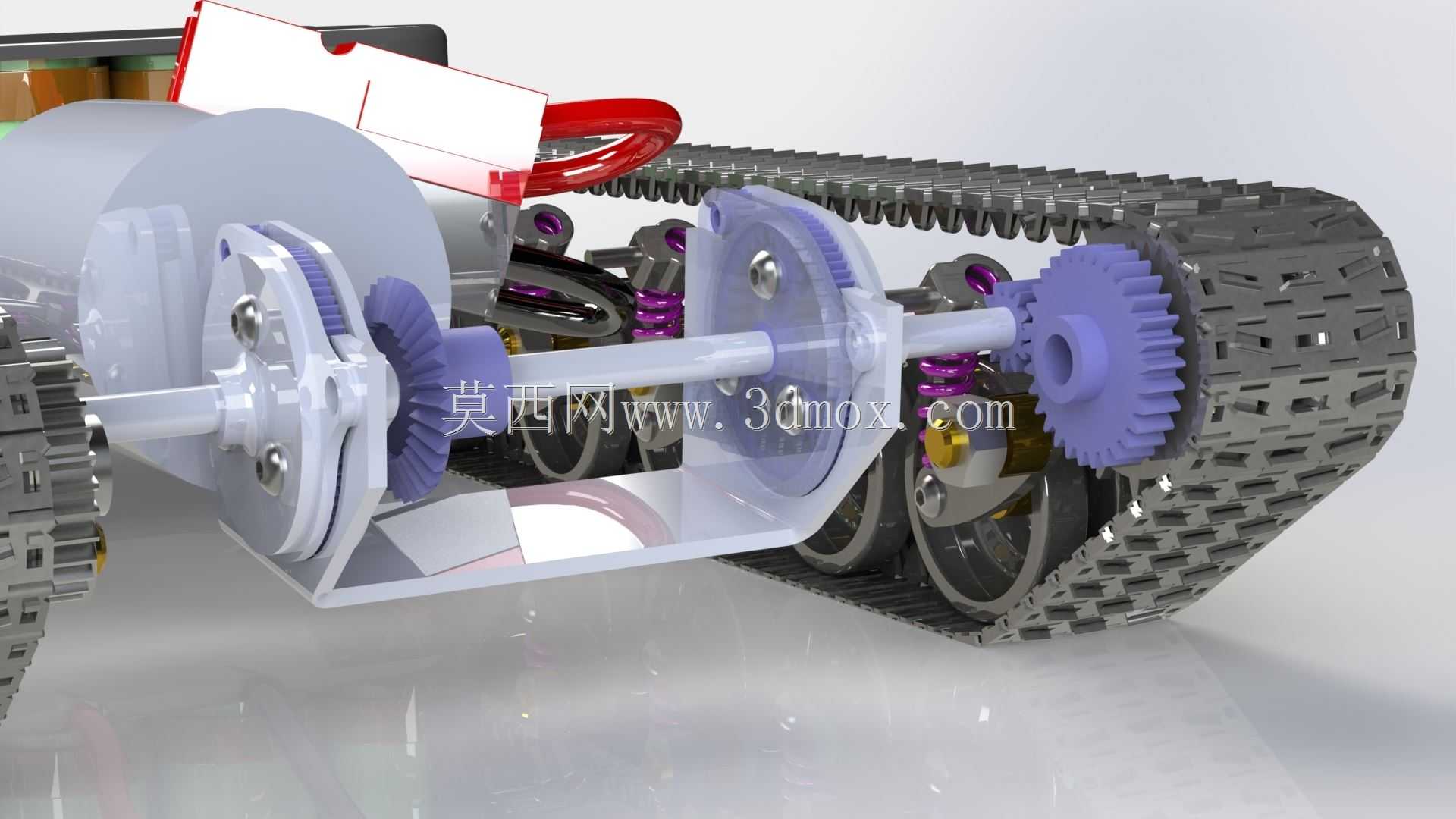

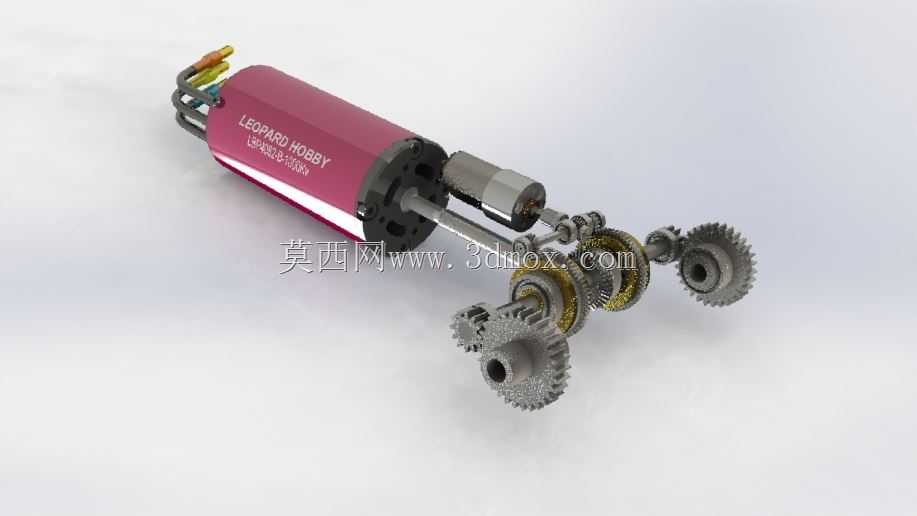

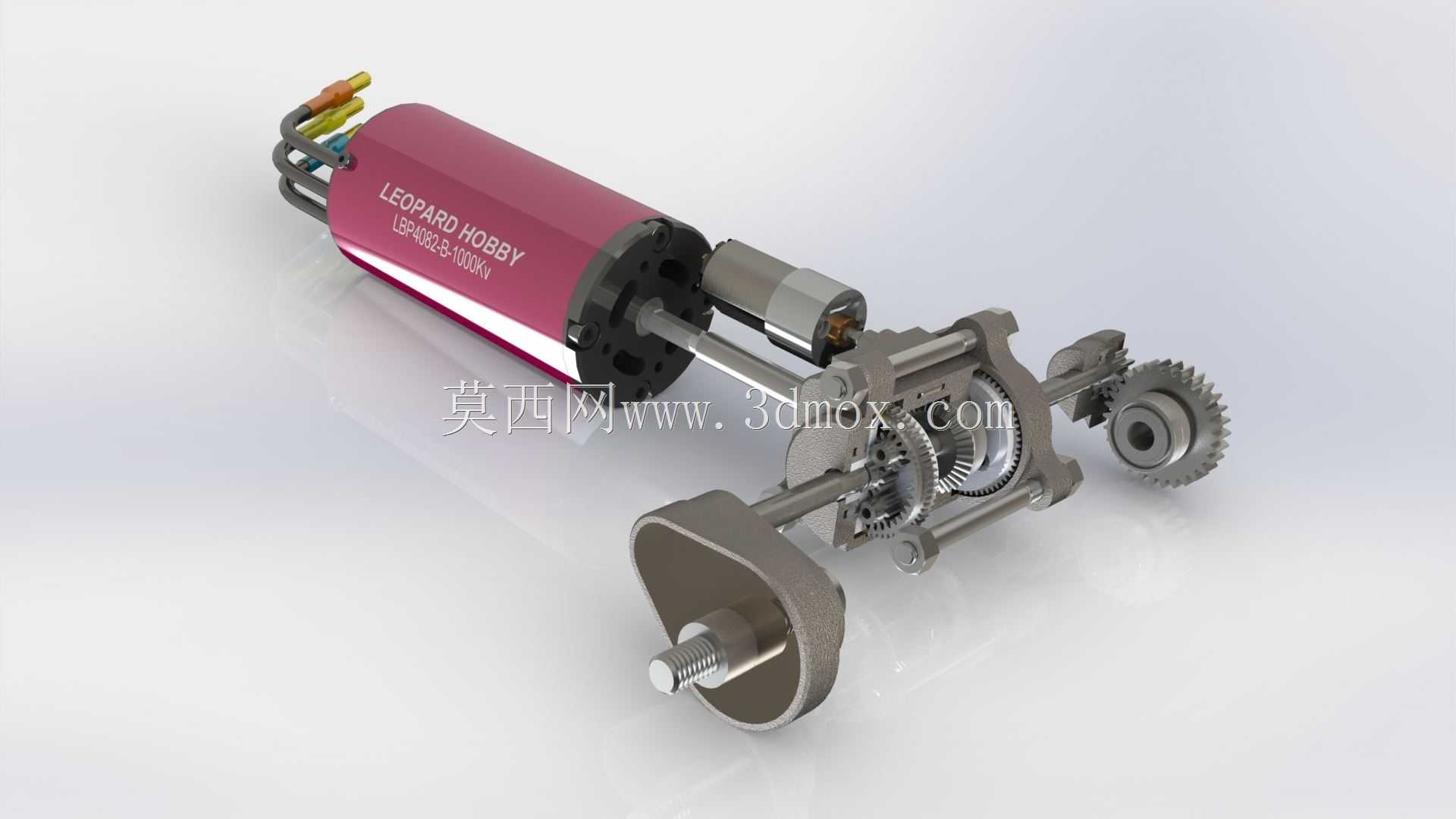

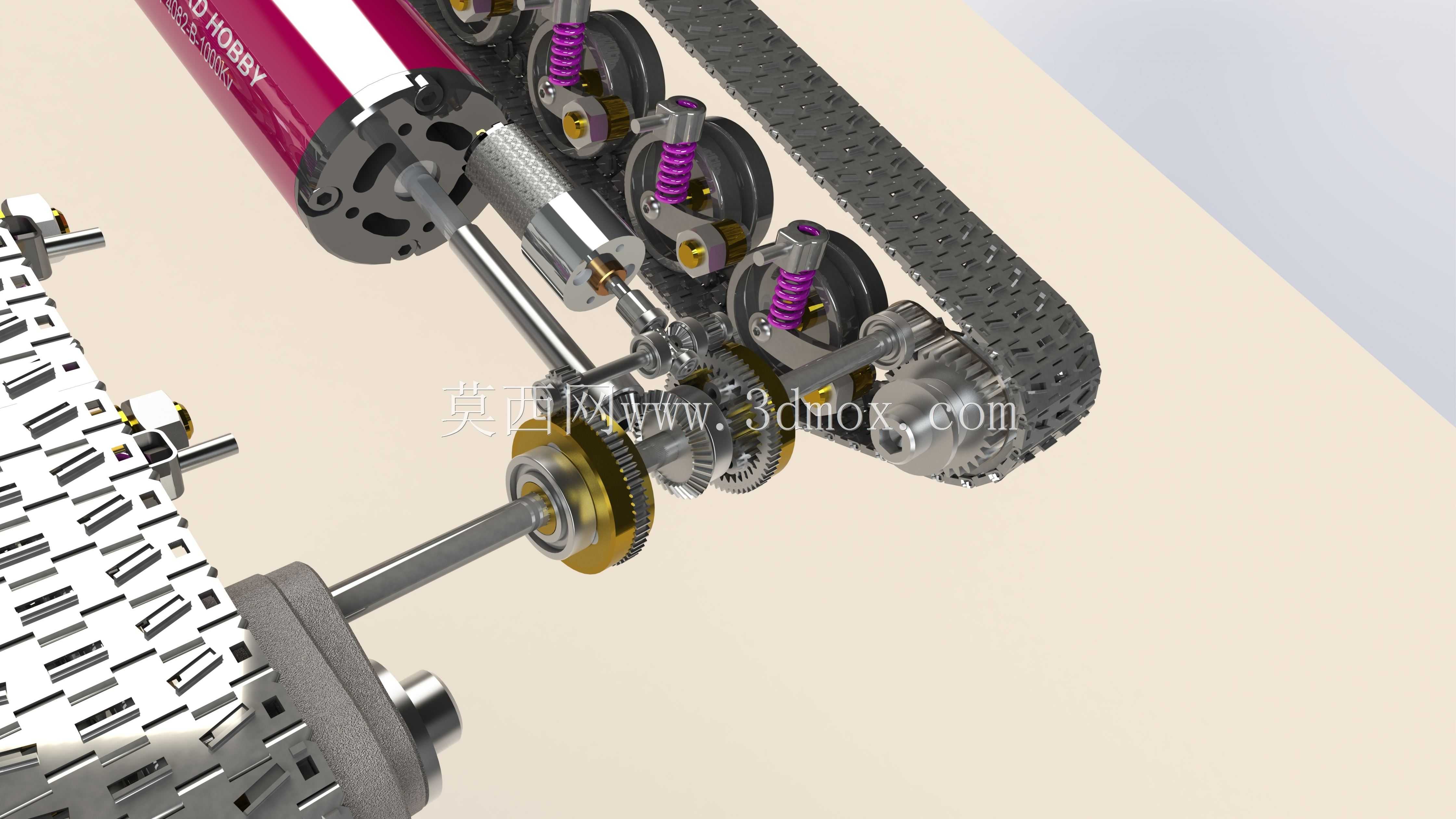

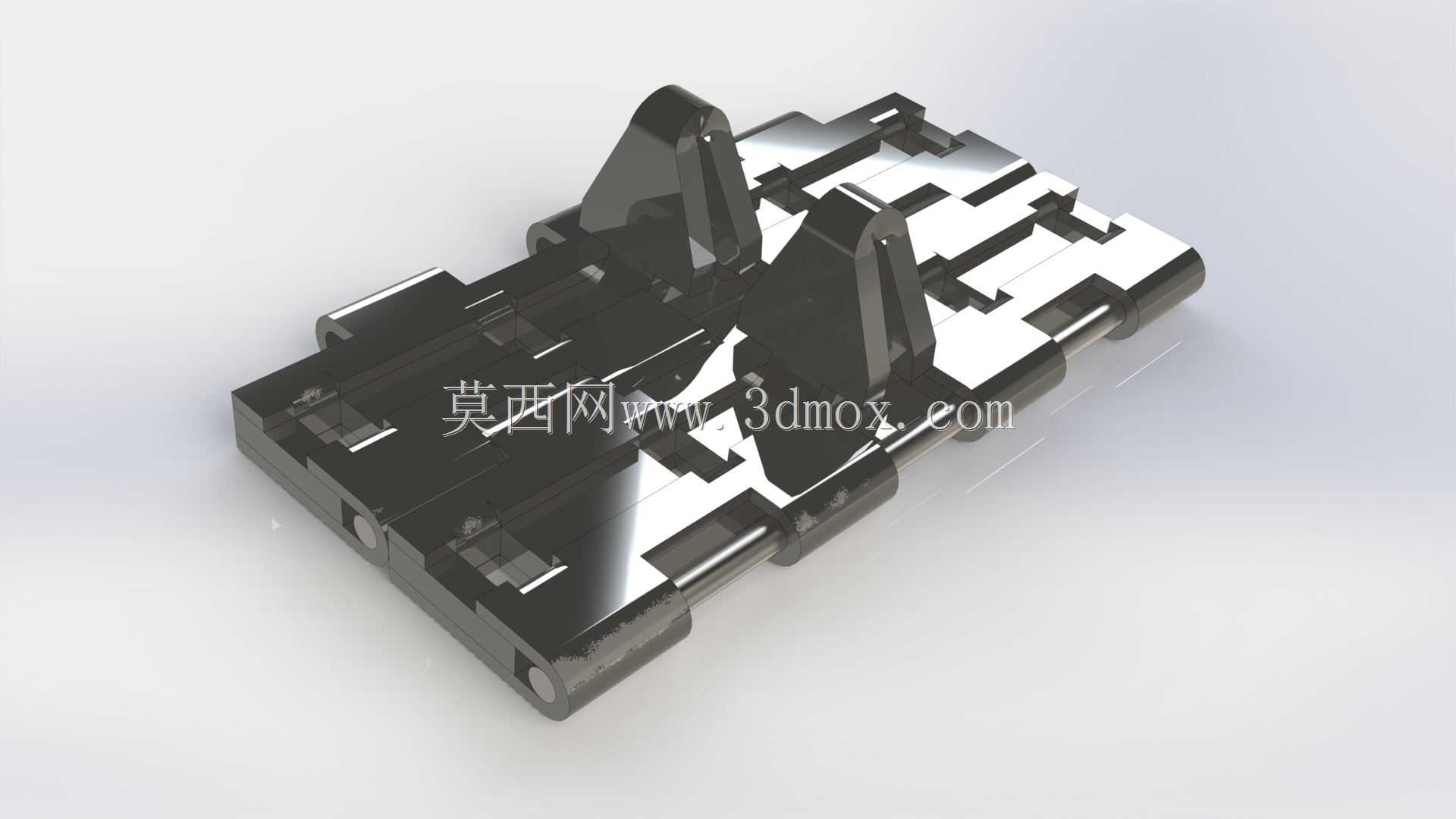

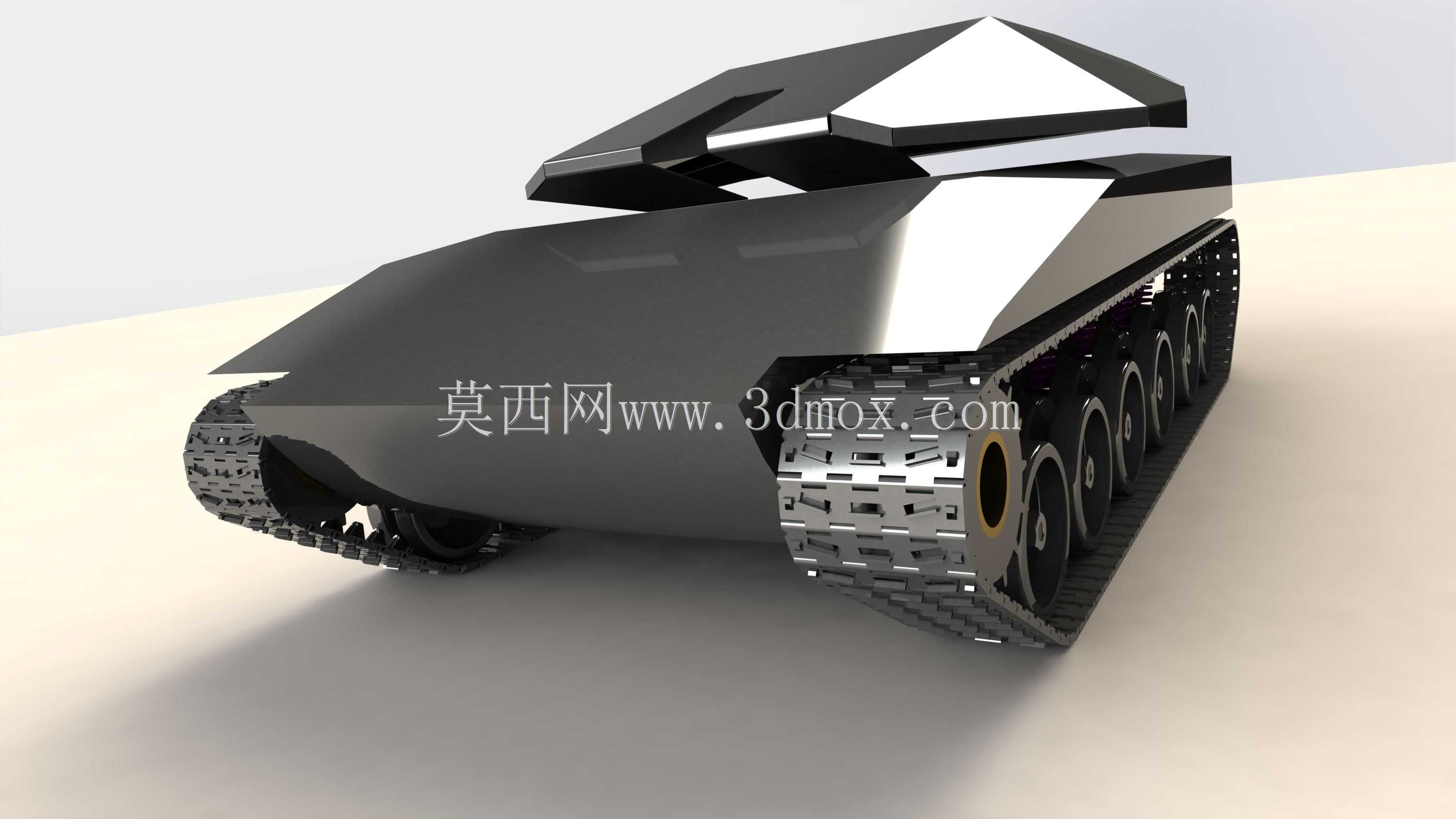

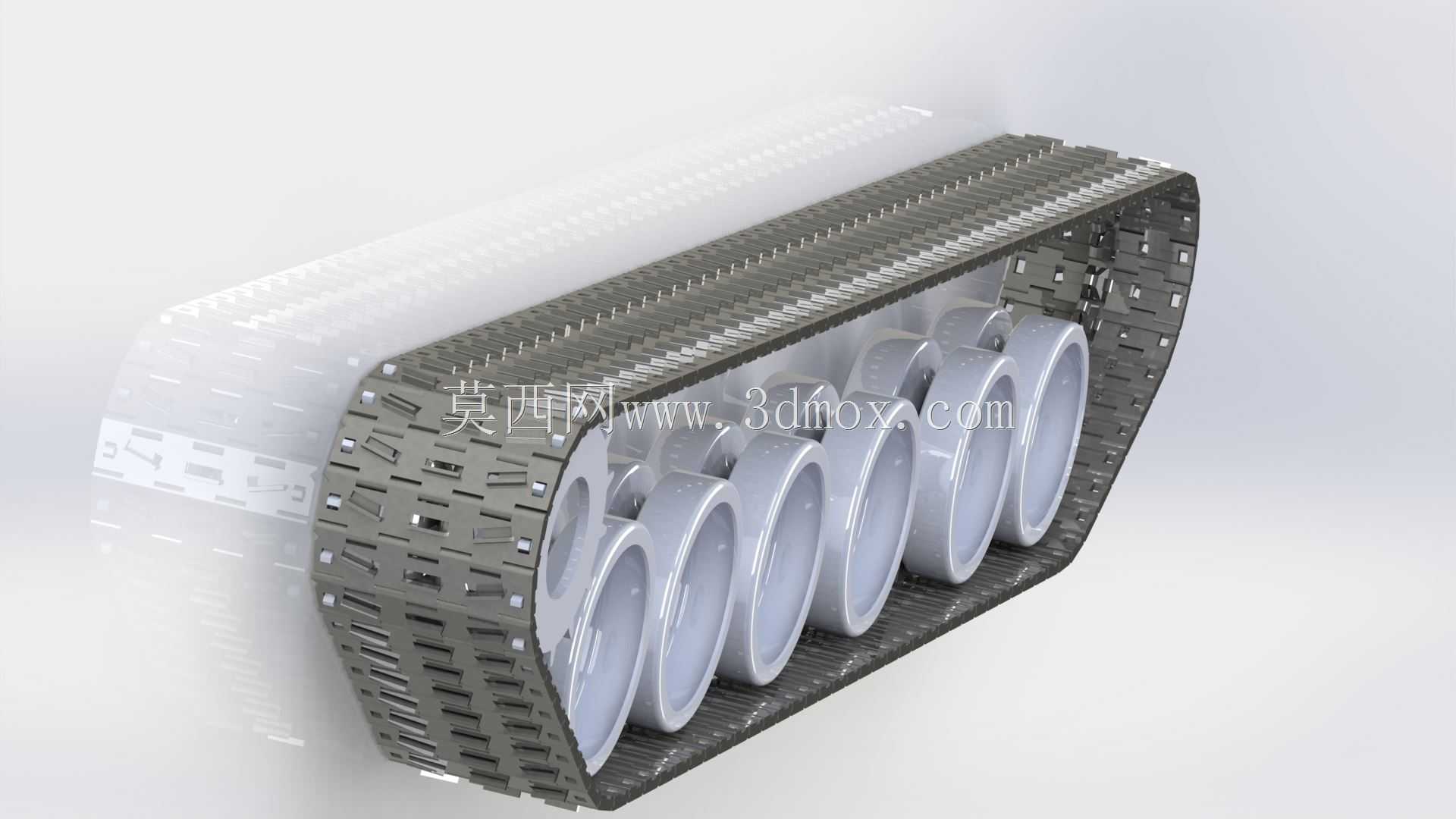

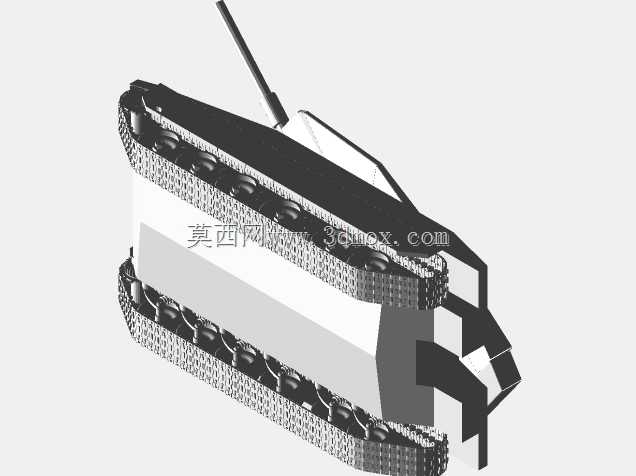

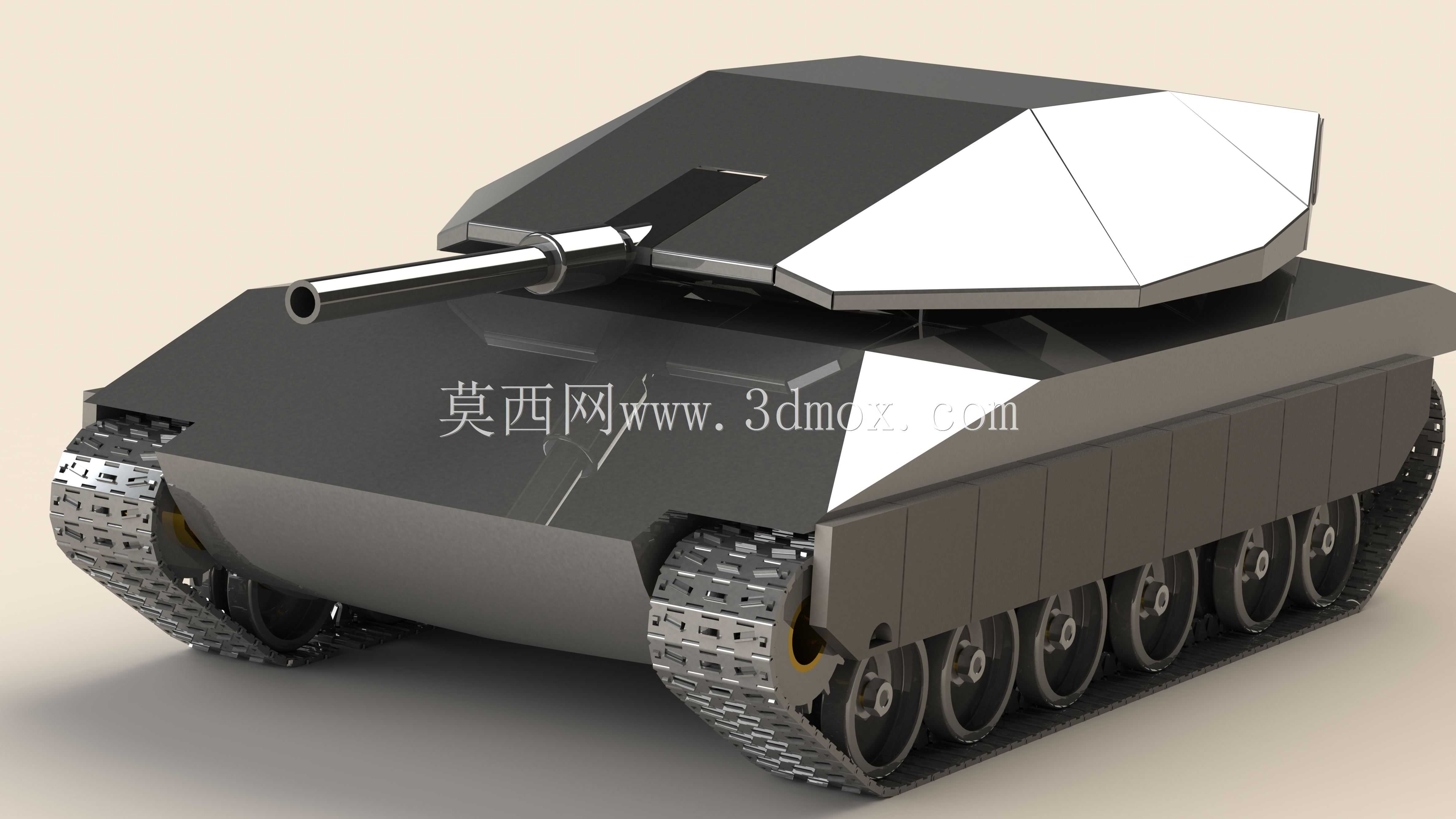

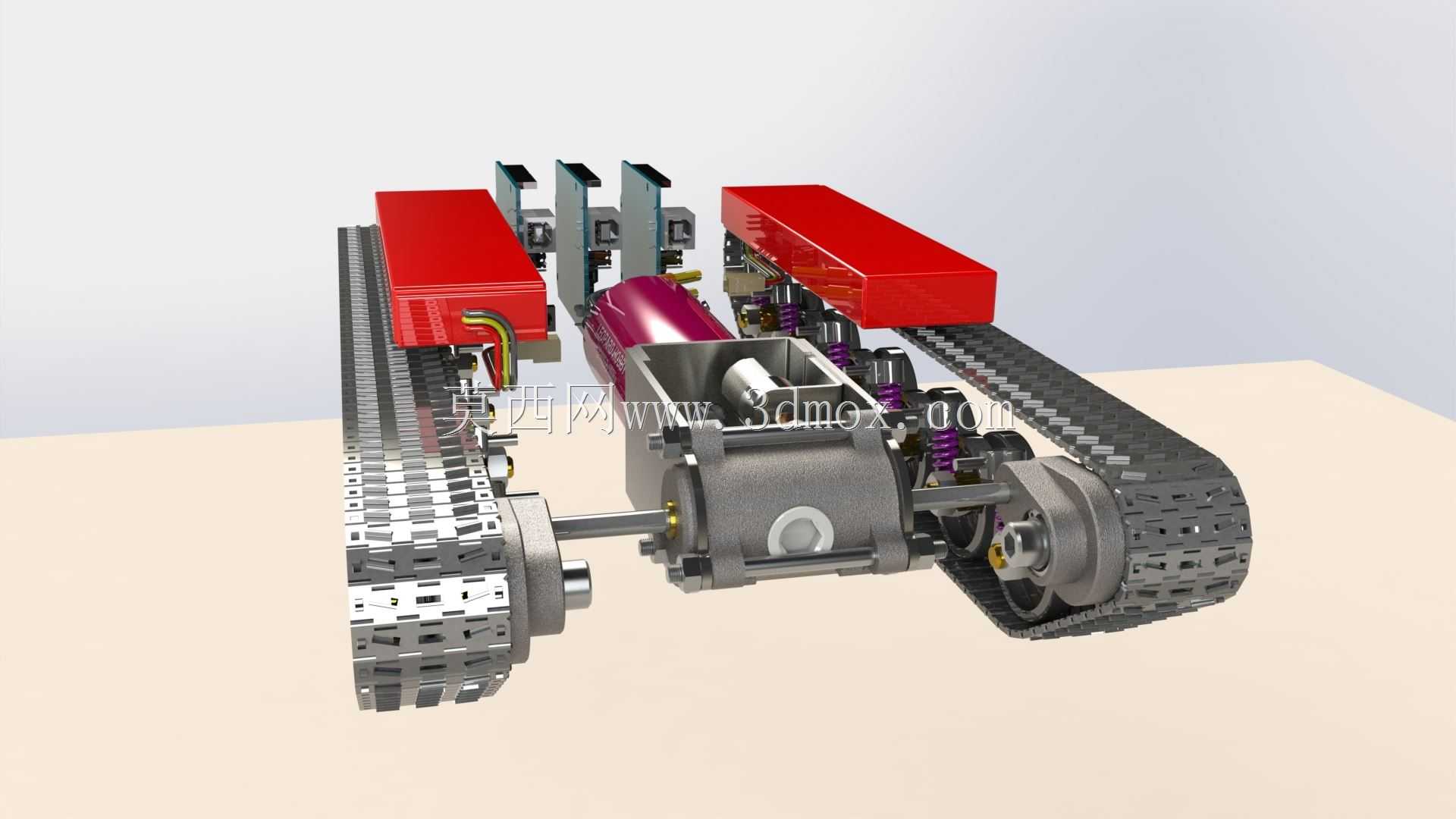

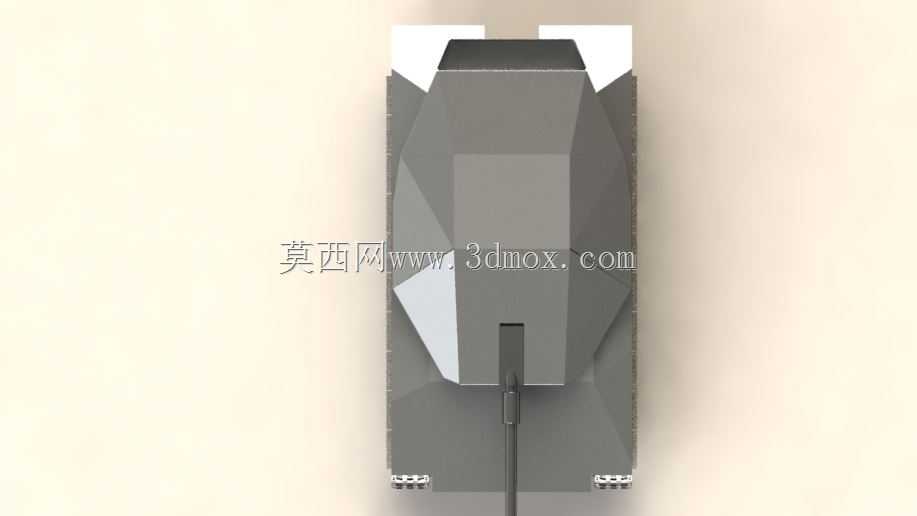

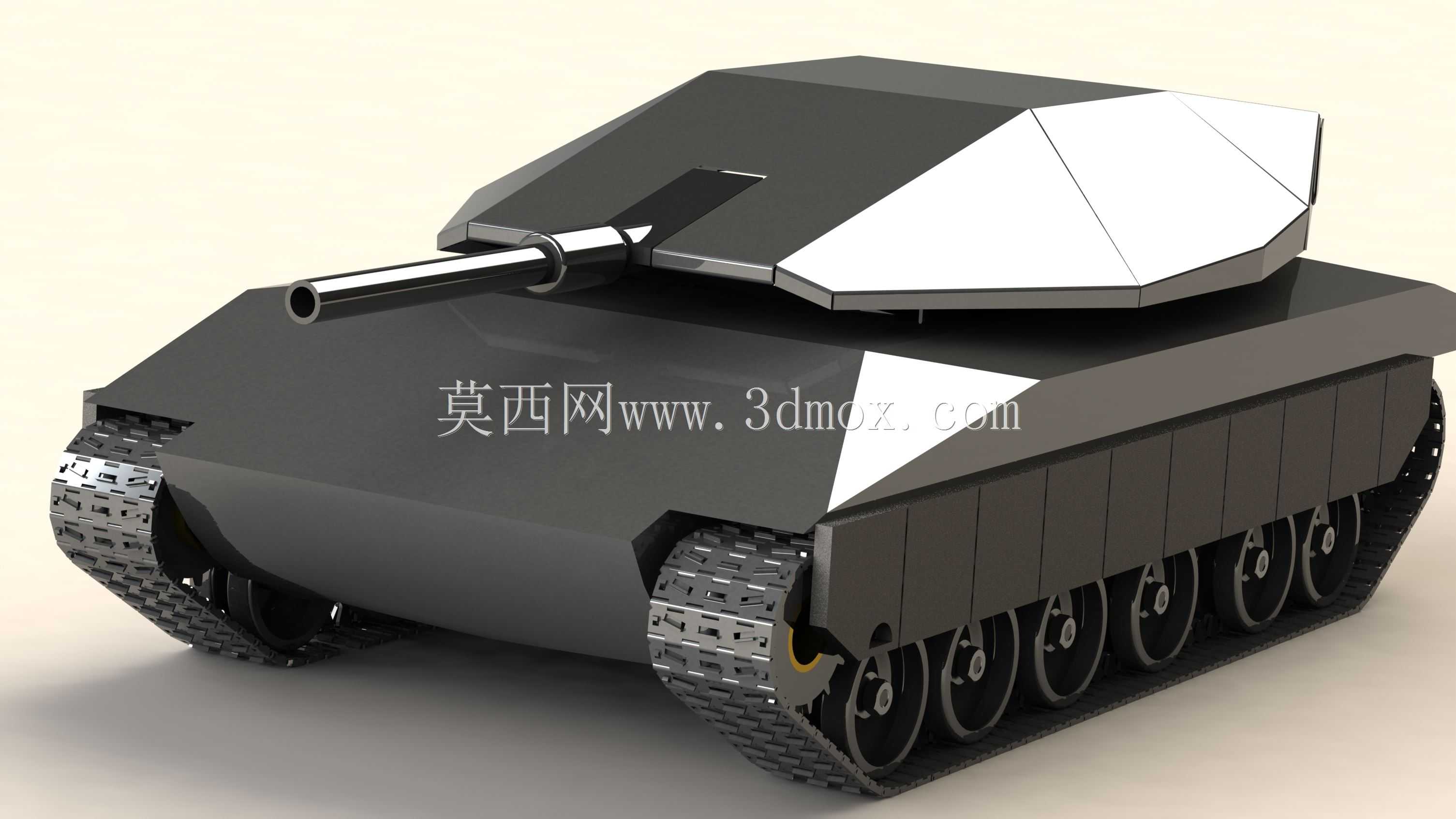

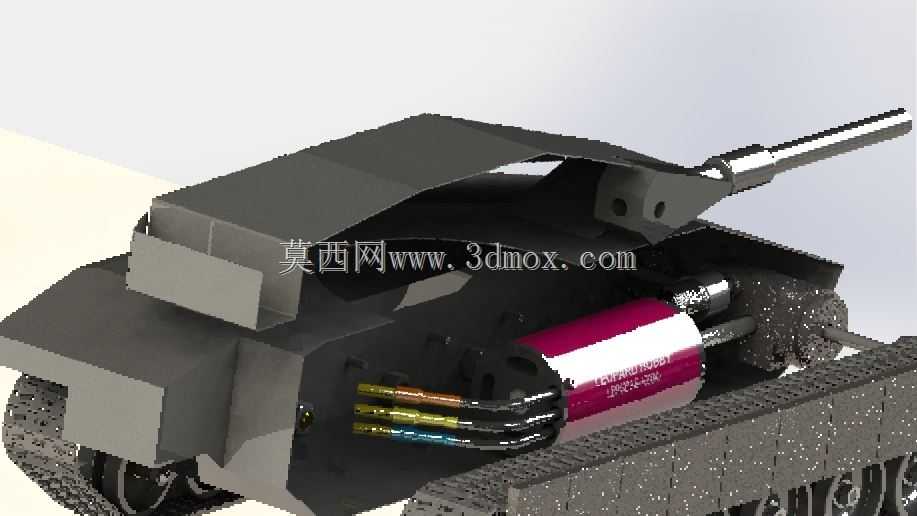

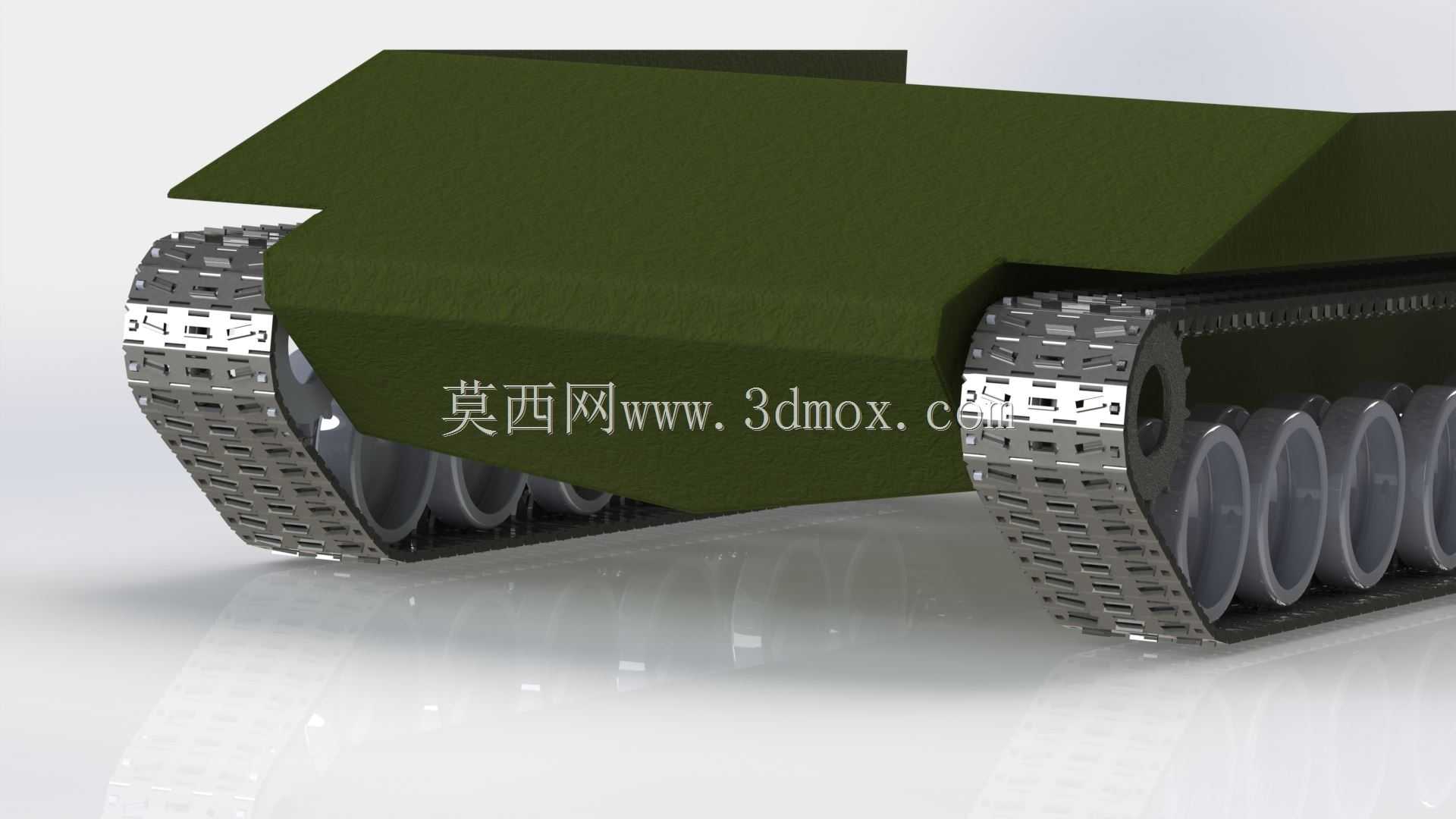

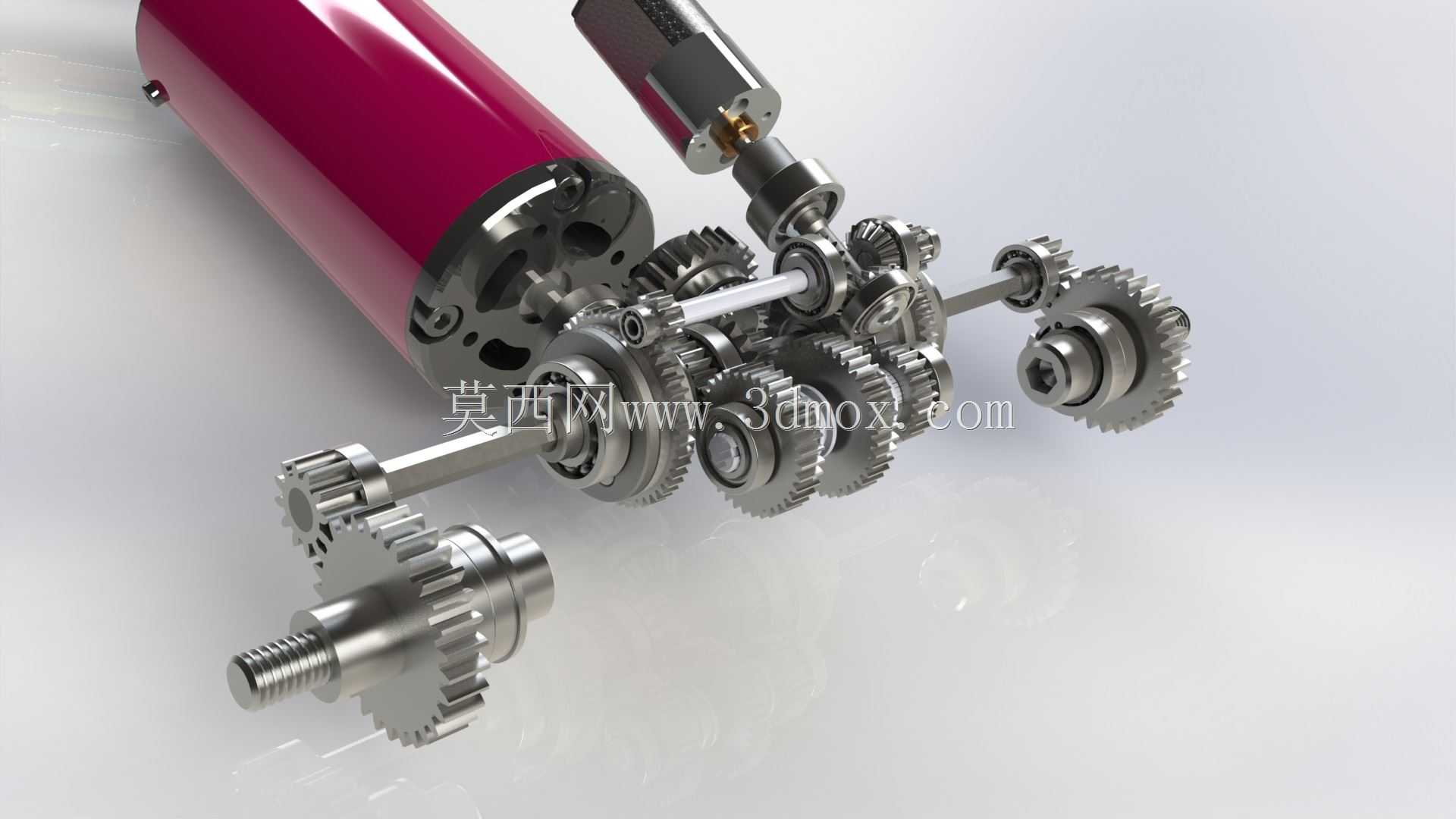

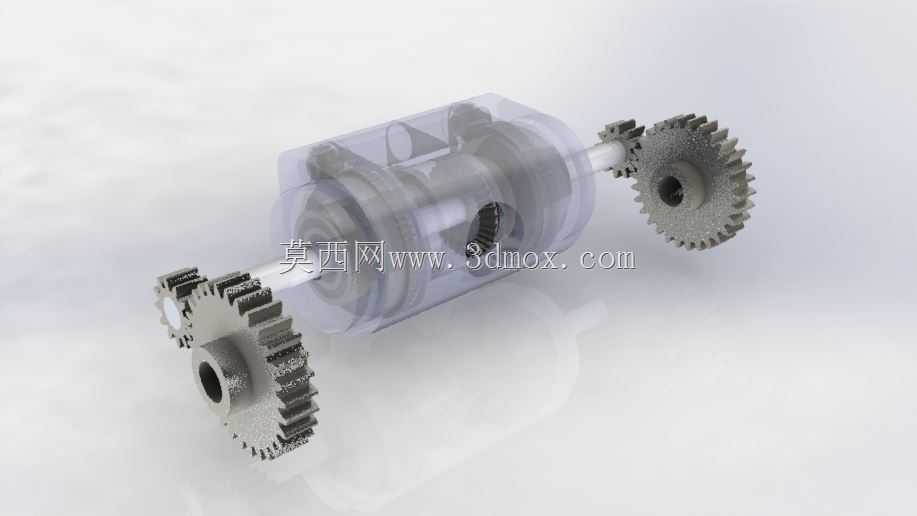

该模型还原的梅卡瓦MK4主战坦克遥控行走底盘，主要面向军事仿真模型展示、遥控模型爱好者改装、国防教育教具制作、影视道具仿真搭建等场景使用，可作为1:16比例遥控坦克的核心行走承载基体，适配后续炮塔组件、外观覆盖件的加装，也可单独作为履带式行走平台用于小型特种巡检设备的底盘改装验证。从实际用途来看，该底盘完整复刻了实车的楔形首上装甲倾斜布局，倾斜角度经过反复校准，既还原了实车的防弹外形特征，也为模型内部预留了足够的电池、电调、接收机的安装空间，行走部分采用双驱动轮后置布局，搭配多组负重轮与履带板结构，能够在草地、砂石路、轻微起伏的硬质路面上稳定行走，具备良好的通过性，可满足户外遥控行驶、静态展示陈列的双重需求。在功能特性上，该底盘的履带采用分段式拼接结构设计，每节履带板都还原了实车的防滑齿与连接销结构，负重轮采用独立悬挂的布局设计，能够在行驶过程中缓冲路面带来的颠簸，减少行驶过程中的震动，保证上部搭载的设备或仿真炮塔的稳定性；首上装甲的大倾角设计不仅还原了实车的外形特征，也能够在模型碰撞时起到导向卸力的作用，保护内部的电子元件不受冲击损坏，两侧的翼子板结构预留了侧裙板的安装接口，可根据需求加装附加装甲、储物箱等仿真配件。从设计思路来看，整个底盘采用模块化拆分设计，将行走机构、承载基体、装甲覆盖件拆分为独立的装配单元，既方便3D打印制作时的拆分打印，也便于后期的维护改装，驱动轮的齿形经过适配优化，能够与履带板精准啮合，避免行驶过程中出现跳齿、脱轨的问题，底盘底部预留了通用的设备安装孔位，可兼容市面上主流的遥控模型电调、电机、舵机的安装尺寸，无需额外打孔改装即可完成电子设备的装配。在外形尺寸与安装边界上，该底盘整体宽度控制在240毫米以内，长度控制在420毫米以内，底盘离地间隙为22毫米，能够越过高度不超过15毫米的垂直障碍，内部设备舱的有效安装空间为180毫米×120毫米×60毫米，可容纳常规尺寸的2S锂电池、双向电调与多路接收机，驱动轮的安装轴径为5毫米，适配市面上通用的模型驱动电机与减速箱，两侧履带的中心距为190毫米，保证了行驶过程中的稳定性，不会出现侧翻的问题，上部的炮塔安装座采用标准的360度旋转接口，可适配同比例的梅卡瓦MK4炮塔组件，完成整车的装配。
