卡通精灵球造型蛋形摆件结构设计

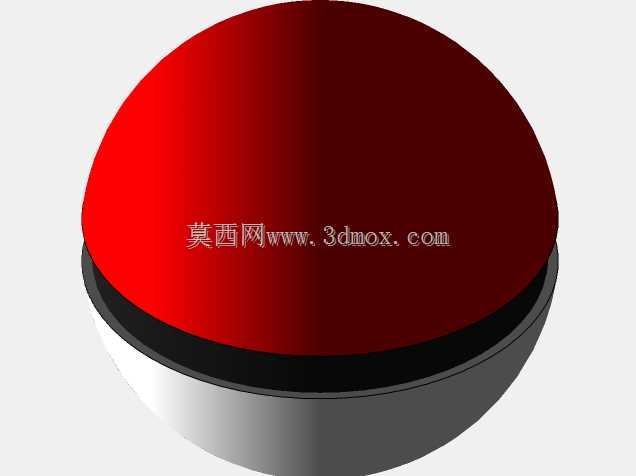

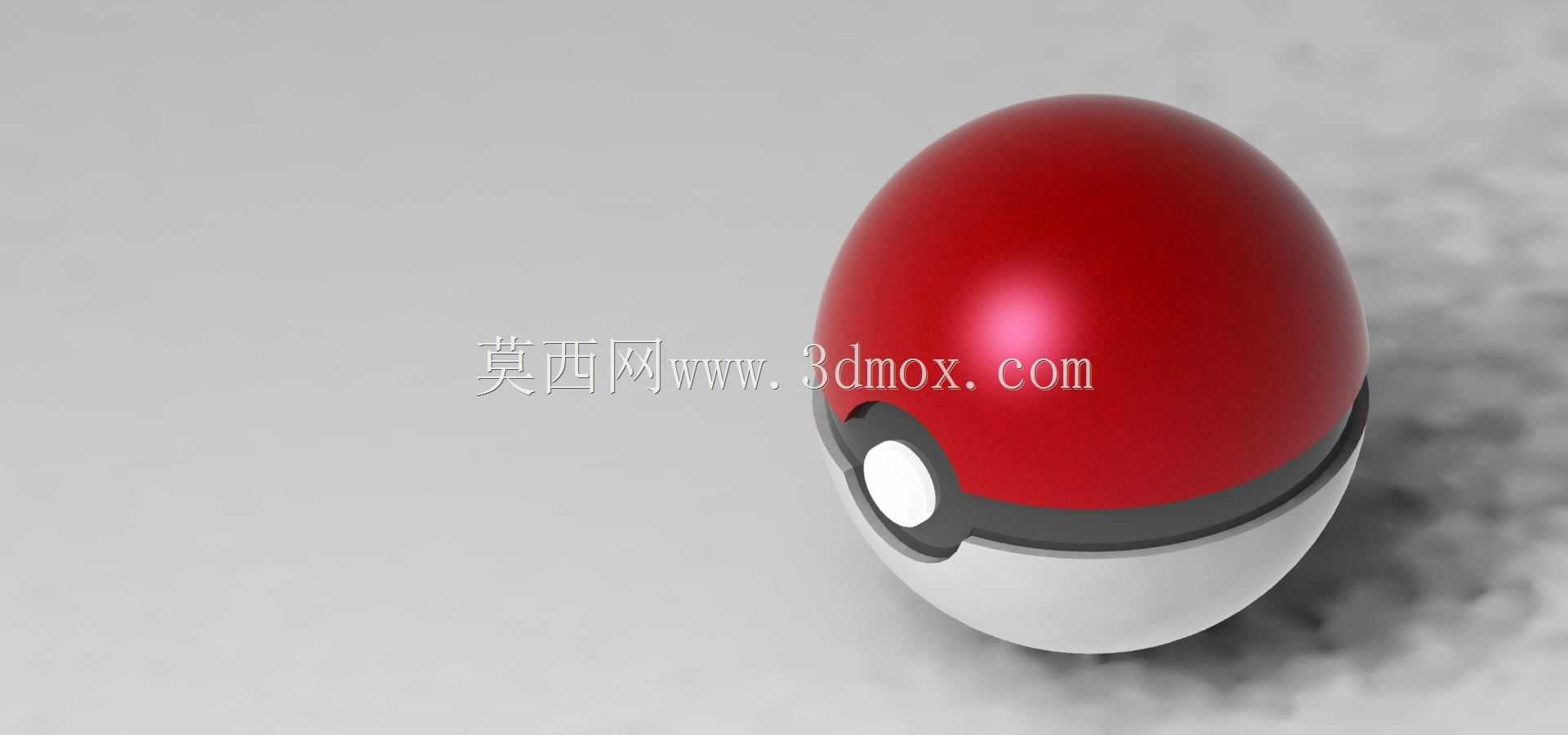

这款蛋形精灵球造型的壳体结构，最初是面向潮玩手办展示、桌面创意摆件场景做的结构设计，整体采用上下分瓣的经典精灵球配色逻辑，上半部分为正红色曲面壳体，下半部分为奶白色曲面壳体，中间用一圈深灰色环形饰带做视觉分割，正面居中位置设置圆形按键结构，还原经典IP的视觉识别特征。从结构设计逻辑来看，整体采用椭球形曲面过渡，没有尖锐棱角，所有曲面的曲率连续过渡，既保证了外观的顺滑质感，也能在注塑成型阶段避免应力集中导致的缩痕、翘曲问题，壳体壁厚做了均匀化处理，整体壁厚控制在1.8mm-2mm区间，上下壳体的配合面采用止口结构定位，配合间隙预留0.15mm，既可以保证装配后的合缝均匀，也能避免装配错位导致的外观瑕疵。从实际使用场景出发，这款结构既可以作为空心摆件做静态展示，也可以在内部预留15mm直径的空腔，用来放置小型香薰片、迷你电子发光组件，拓展作为桌面香薰座、小夜灯外壳的使用可能，整体外形的长轴尺寸控制在65mm，短轴直径为48mm，整体高度60mm，放置在桌面时的支撑面为下半壳体的底部圆弧切面，接触面积直径约12mm，静态放置时的重心落在支撑面中心范围内，无需额外底座即可稳定放置，不会出现倾倒问题。设计阶段针对曲面分型做了反复调整，将分型线设置在中间灰色饰带的下边缘位置，合模后产生的飞边可以被饰带结构完全遮挡，不需要额外做外观面的打磨处理，能有效降低后续量产的后处理成本。表面处理上，红色上壳采用高光面处理，模拟原作的亮面质感，白色下壳做细晒纹处理，减少日常使用中指纹、划痕的残留，中间的灰色饰带采用半哑光质感，和上下壳体形成视觉层次区分，正面的圆形按键做了0.5mm的凸起设计，按键和壳体的配合间隙预留0.1mm，既可以做固定装饰件，也可以根据需求加装轻触开关，实现按压触发的功能。整个结构的安装边界非常灵活，既可以单独作为摆件使用，也可以通过底部预留的M3螺纹孔，搭配支架做陈列展示，适配潮玩展柜、桌面收纳架等多种陈列场景，结构拆分件总共只有上壳、下壳、饰带、按键四个零件，装配流程简单，不需要复杂的工装即可完成组装，零件之间的连接可以采用超声波焊接或者环保胶水粘接，也可以在止口位置加装小卡扣，实现无胶可拆卸组装，方便后续更换内部的配件。
