小型台式数控车床整体结构三维设计

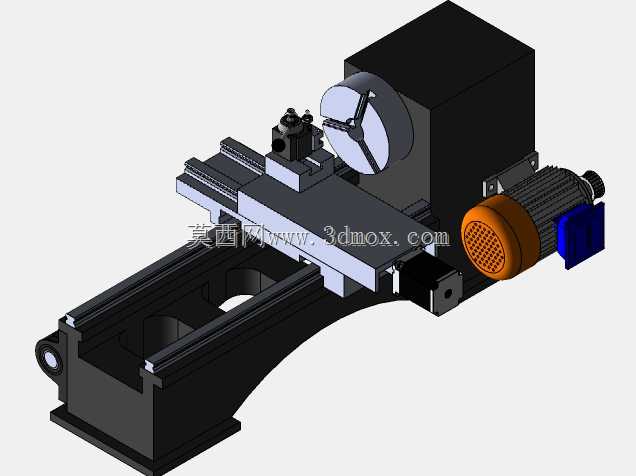

这款小型数控车床的三维结构设计，主要面向小型精密零件加工场景，适配教学实训、小批量五金零件生产、小型维修车间的轴类、盘类零件切削作业，可完成外圆、内孔、端面、锥面、圆弧面等常规车削加工工序，也能适配小型非标零件的定制化加工需求，相比大型工业车床占地更小、部署灵活，对安装场地的承重、空间要求更低，适合小型加工场所、院校实训基地、个人加工工坊使用。从结构设计来看，整体采用平床身布局，床身作为整台设备的承载基础，采用下沉式导轨安装结构，导轨沿床身纵向布置，为纵向进给运动提供稳定的导向支撑，床身底部预留了设备安装的固定孔位，可直接通过膨胀螺栓固定在混凝土地面或加厚工作台面上，安装时需保证导轨安装面的平面度误差控制在合理范围内，避免长期运行出现导轨磨损不均的问题。主轴单元布置在床身左端，采用主轴箱与驱动电机直连的传动结构，省去了复杂的皮带传动或齿轮变速结构，既缩小了主轴部分的整体体积，也降低了传动过程中的振动与噪音，主轴前端配备三爪自定心卡盘，可快速装夹圆形、正多边形截面的棒料工件，卡盘的回转中心与导轨导向方向保持严格同轴，保证加工过程中的工件回转精度。横向与纵向进给系统采用十字滑台结构，纵向滑台安装在床身导轨上，可带动横向滑台沿工件轴向移动，横向滑台搭载刀架结构，可沿工件径向进给，刀架采用卧式四方刀位设计，可同时安装四把不同用途的车刀，加工过程中可根据工序需求快速切换刀具，无需反复拆装换刀，有效提升小批量零件的加工效率。驱动电机布置在主轴箱侧方，电机输出轴与主轴通过联轴器直接连接，电机外壳采用散热筋结构搭配端部散热风扇，可在连续运行过程中快速散出工作热量，避免电机过热影响运行稳定性。尾座部分预留了可选装的活动顶尖安装位，可针对较长轴类零件提供端部支撑，降低长轴加工时的工件挠曲变形，提升长径比较大零件的加工精度。整体结构设计充分考虑了小型加工场景的使用需求，各部件的装配边界清晰，运动部件之间预留了足够的安全运行间隙，避免进给过程中出现部件干涉，同时各外露运动部件的布局也预留了防护装置的安装空间，后续可加装钣金防护罩覆盖导轨与传动部件，防止切削碎屑、切削液进入运动副造成磨损。
