Hitec HS-77BB薄型模拟舵机结构设计

这款薄型模拟伺服舵机，是面向遥控模型领域开发的专用执行部件，核心应用场景覆盖平跑车架、固定翼航模、小型仿生机器人、精密云台等对安装厚度有严格限制的设备中，负责将控制信号转化为输出轴的精准角位移，实现舵面、转向机构、动作关节的角度调控，是遥控模型系统里完成动作执行的核心功能部件。

从实际用途来看，该舵机主要承担小负载下的高精度角度控制任务，在1:10比例平跑遥控车中，它可以安装在底盘前部的狭窄空间内，负责前轮转向的角度控制，薄型的机身设计不会挤占底盘的电池、接收机安装空间，同时能保证转向动作的响应速度与角度精度；在小型固定翼航模中，它可以嵌入薄型机翼内部，驱动副翼、升降舵完成姿态调整动作，紧凑的外形不会破坏机翼的气动外形；在桌面级小型仿生机器人项目里，它可以作为关节驱动部件，完成多自由度的动作组合，实现行走、转向等基础动作。

产品功能特性上，这款薄型舵机采用标准的PWM信号控制逻辑，输出轴采用金属齿轮结构，相比塑料齿轮具备更强的抗冲击能力与更长的使用寿命，顶部的花键输出轴可以兼容标准规格的舵机摇臂，方便用户根据安装需求选择不同形式的连接部件。机身两侧预留了标准的安装耳位，带有圆形安装孔，可通过螺丝直接固定在设备的安装基座上，接线端采用标准的三线接口，可直接匹配通用的接收机、舵机控制器，无需额外转接。

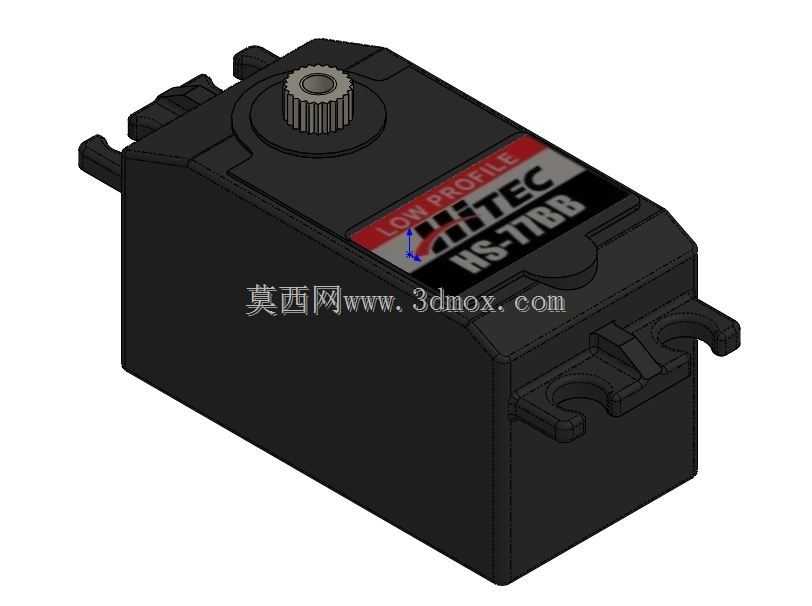

设计思路上，这款舵机采用扁平化的机身布局，将内部的驱动电机、减速齿轮组、控制电路板沿水平方向排布，尽可能压缩机身的垂直厚度，满足狭窄空间的安装需求。外壳采用高强度工程塑料注塑成型，表面做了哑光防滑处理，既可以减轻整体重量，又能保证外壳的结构强度，抵御日常使用中的磕碰与冲击。机身表面的标识区域清晰标注了产品型号与品牌信息，方便用户快速识别产品规格。顶部输出轴的位置做了凸起的加强结构，避免输出轴受侧向力时出现外壳开裂的问题，两侧的安装耳与机身主体做了一体化的加强筋连接，保证安装固定后的结构稳定性。

外形尺寸与安装边界方面，这款舵机采用薄型机身设计，整体厚度远小于标准尺寸舵机，安装耳的孔位间距兼容标准薄型舵机的安装规范，用户在替换同规格舵机时无需重新打孔调整安装位。输出轴的突出高度经过精准控制，安装摇臂后不会超出机身的整体高度边界，接线端从机身侧部引出，出线方向可根据安装需求调整，避免线缆弯折影响周边部件的安装。机身底部为平整平面，可完全贴合安装基座表面，保证安装后不会出现晃动、偏移的问题，输出轴的转动范围覆盖模型常用的控制角度区间，可满足绝大多数场景下的角度控制需求，内部的限位结构可以避免输出轴超行程转动导致的齿轮损坏问题。
