小型桌面级3020数控雕刻加工设备结构设计

这款小型数控雕刻设备主要面向桌面级加工场景，适配小型加工工坊、个人DIY创作、教学实训以及小批量定制加工的使用需求，能够在亚克力、软金属、木材、工程塑料等多种材质上完成平面雕刻、轮廓切割、浅槽铣削、浮雕加工等作业，可覆盖文创产品制作、手板零件加工、工艺标牌制作、教学演示操作等多类实际使用场景，相较于大型工业雕刻设备，它占地空间小，部署灵活，对安装场地的承重、空间要求更低，适合空间有限的加工场景使用。

从功能特性来看，该设备采用三轴联动的传动布局，X、Y、Z三个运动轴分别搭载独立的驱动单元，可实现精准的点位运动与连续轨迹控制，能够按照预设的加工路径完成复杂轮廓的加工动作。设备的工作台采用带T型槽的平台结构，可通过配套压块快速固定不同形状的加工工件，工作台面的平整度经过设计校核，能够保障加工过程中工件的装夹稳定性，避免加工震动带来的精度偏差。主轴单元采用立式安装布局，可适配不同规格的雕刻刀具，满足不同材质、不同加工深度的作业需求，主轴的安装座设计有调节结构，可根据加工需求微调主轴伸出长度，适配不同长度刀具的装夹使用。

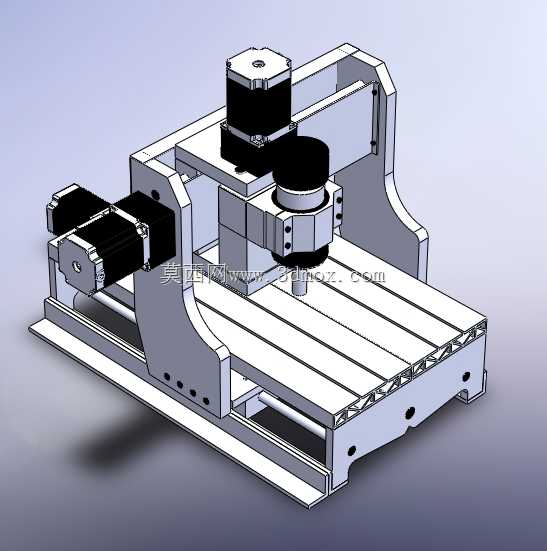

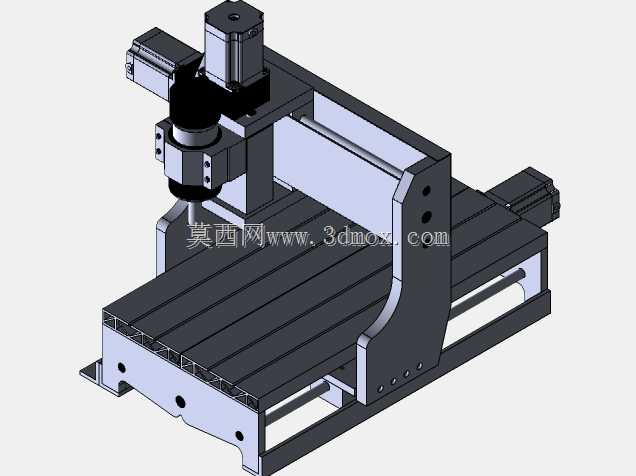

在设计思路上，该设备整体采用龙门式移动结构，两侧立式支撑臂为一体化成型结构，有效提升了整体机架的刚性，减少高速运动过程中的机架形变，保障加工精度。传动部分采用直线导轨搭配丝杆的传动组合，既能够保障运动过程的顺滑度，又可以精准控制进给位移，减少传动间隙带来的加工误差。驱动单元布置在运动部件的合理位置，平衡了运动部件的重量分布，避免偏载带来的导轨磨损不均问题。设备的走线采用内置隐藏式设计，既避免加工过程中切屑、粉尘对线路的损伤，也让整体外观更加整洁规整。

从安装边界与外形尺寸来看，该设备整体结构紧凑，3020规格对应其有效加工行程范围，可满足常规小型工件的加工尺寸需求，设备底部预留有固定安装孔位，既可以直接放置在稳固的工作台面上使用，也可以通过螺栓固定在专用机架上，进一步提升作业稳定性。设备的操作侧预留了充足的操作空间，方便操作人员完成工件装夹、刀具更换、加工状态观察等操作，背部则预留了走线与接口安装位置，方便连接控制系统与驱动电源，整体布局充分考虑了实际使用中的操作便利性与维护便捷性，各运动部件的防护结构设计也能有效减少加工粉尘进入传动机构，延长设备的使用寿命。
