适配柴油发动机的1:104传动齿轮箱结构设计

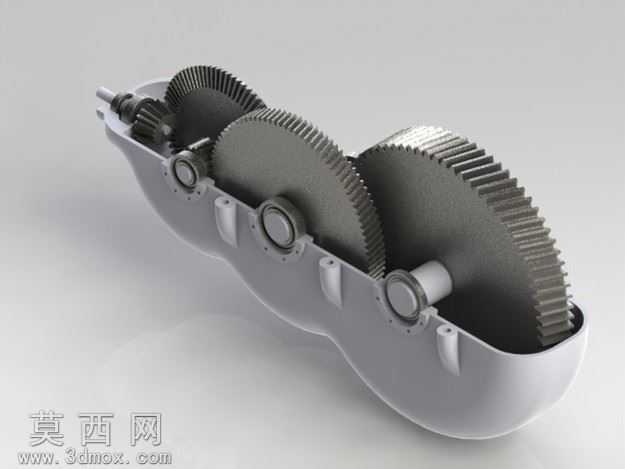

本款齿轮箱采用三维参数化建模方式完成整体设计，建模过程中严格遵循1:104的传动比设计要求，对各级传动齿轮、支撑轴、轴承安装位、分体式箱体结构进行了精准的尺寸约束与装配匹配。建模阶段先完成各级传动齿轮的齿形参数化生成，根据传动比要求匹配不同齿数的斜齿轮与直齿轮组合，确保动力输入后经过四级齿轮啮合传动，能够精准输出适配telecabin柴油发动机所需的工作转速，实现滑轮运行的速度匹配需求。箱体采用分体式弧形壳体结构设计，建模时对箱体的轴承安装座、加强筋结构、装配定位凸台进行了一体化建模，保证壳体既能够容纳全部传动组件，又具备足够的结构强度承载传动过程中的径向与轴向载荷。渲染阶段采用金属材质与哑光壳体材质的搭配方案，齿轮部件赋予磨砂金属材质还原钢制传动件的真实质感，箱体部分采用浅灰色哑光工程材质模拟铸造壳体的表面效果，通过光影调整清晰展现各级齿轮的啮合位置、轴系的平行排布结构，直观呈现内部传动的动力传递路径。设计过程中重点考量了传动结构的布局合理性，将不同直径的齿轮按照传动顺序沿箱体轴向依次排布，避免齿轮之间发生运动干涉，同时在每根传动轴的两端预留了标准轴承的安装位置，保证轴系转动的顺畅性；针对柴油发动机的工作工况，在齿轮参数设计时匹配了对应的载荷承受能力，确保传动过程运行平稳，能够稳定完成动力减速与转速调整的功能，整体结构紧凑，传动路径清晰，可直观展现多级齿轮减速箱的工作原理与结构组成。
