金属非金属加工用双焦点水冷CO2激光切割头

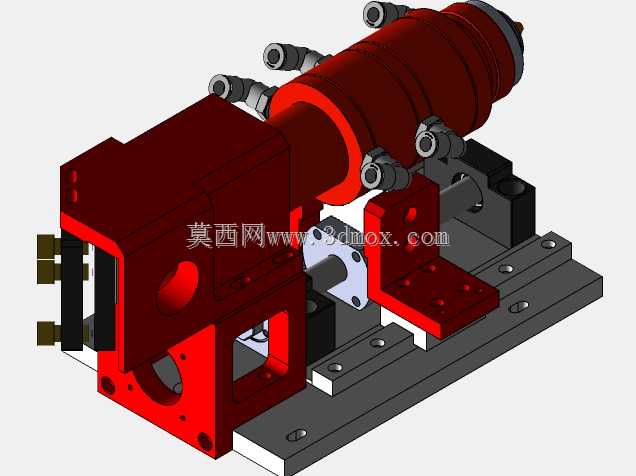

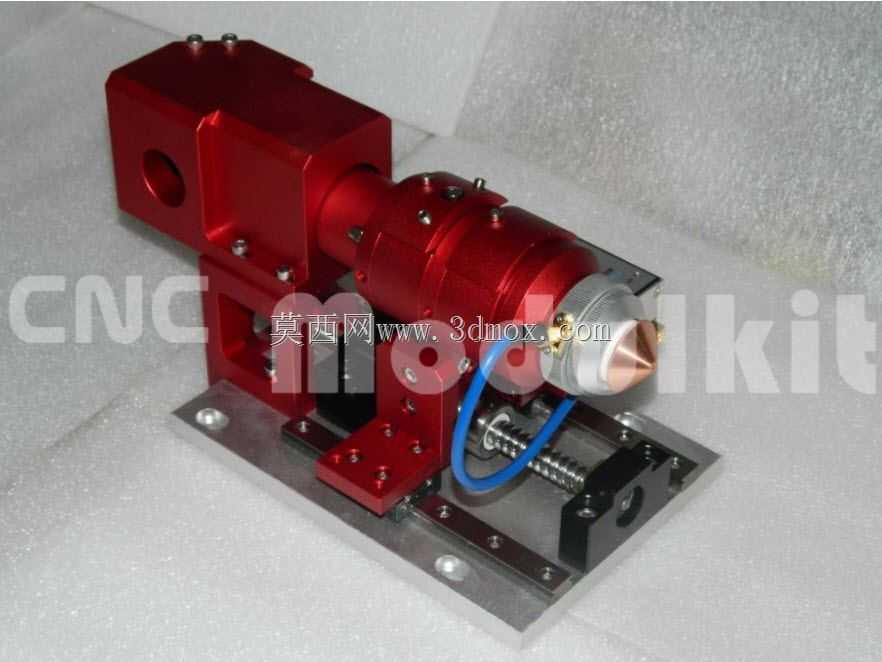

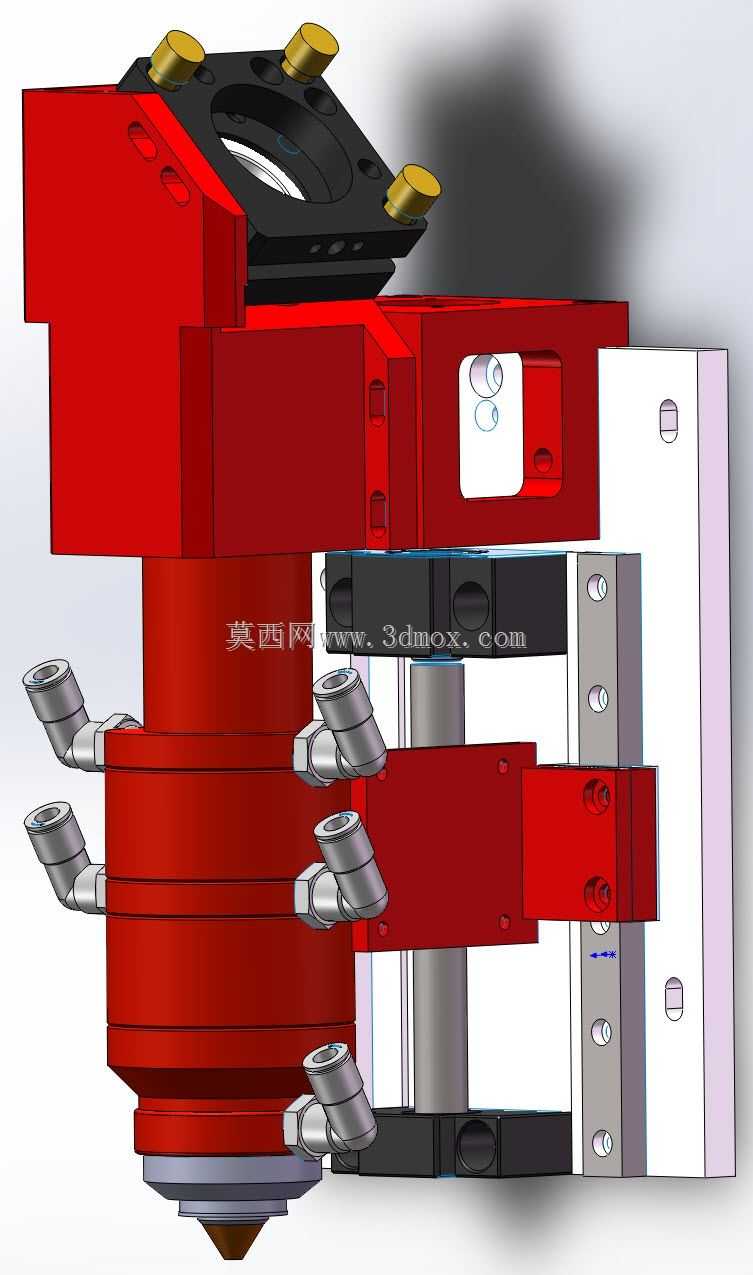

这款CO2激光头主要面向薄金属与非金属材料的复合切割作业场景，在广告加工、五金小件切割、工艺礼品雕刻等生产环节中适配度较高，可搭载在常规小幅面激光切割设备上，完成碳钢、不锈钢薄板以及亚克力、木板等非金属材质的加工工序。结构设计上采用水冷双焦点透镜方案，镜筒周边布置多组快插水冷接头，可直接接入设备冷却循环回路，持续带走高功率作业下透镜产生的热量，避免透镜因温升出现热变形、镀膜损伤等问题，保障长时间连续作业的光路稳定性。整体采用模块化分层设计，上部为光路接入与调焦模块，设置三个调节旋钮用于校准光路同轴度，可适配不同光路输出角度的激光发生器，中部为透镜安装腔与水冷腔集成结构，下部为喷嘴安装位与随动机构连接端，侧方延伸的安装板可直接固定在设备Z轴滑台上，安装孔位采用行业通用间距设计，替换原有切割头时无需重新加工安装板，降低设备改造成本。从安装边界来看，整体径向最大尺寸集中在下部镜筒区域，上部法兰安装位尺寸与常规150-500W功率段CO2激光管输出端匹配，侧方安装板的突出长度控制在常规Z轴滑台的安装范围内，不会与设备横梁、护罩等结构产生运动干涉，水冷接头采用侧下方斜向布置，接入冷却水管后管路走向不会遮挡Z轴运动路径，也不会在随动切割过程中剐蹭加工台面。功能层面双焦点透镜的设计可同时满足雕刻与切割两种作业需求，无需频繁更换透镜即可切换加工模式，针对2mm厚度薄金属切割时配合辅助氧气供气，可获得光滑无挂渣的切割断面，加工非金属材料时切换对应焦距即可获得清晰的雕刻纹路与整齐的切割边缘，镜筒内部设置多层密封结构，可阻挡加工过程中产生的烟尘、碎屑进入透镜腔，减少透镜清洁维护频次，延长光学元件使用寿命。
