60升油桶改造户外烧烤炉结构设计

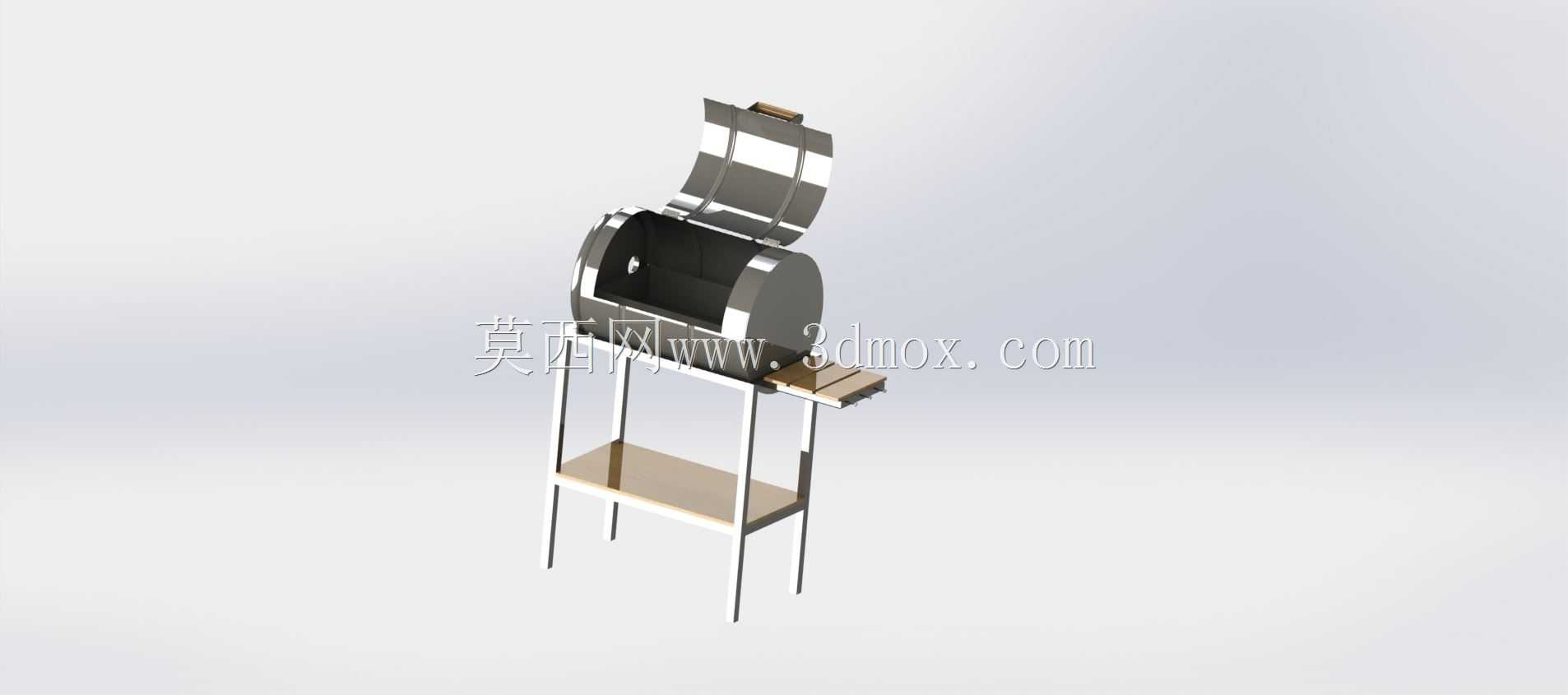

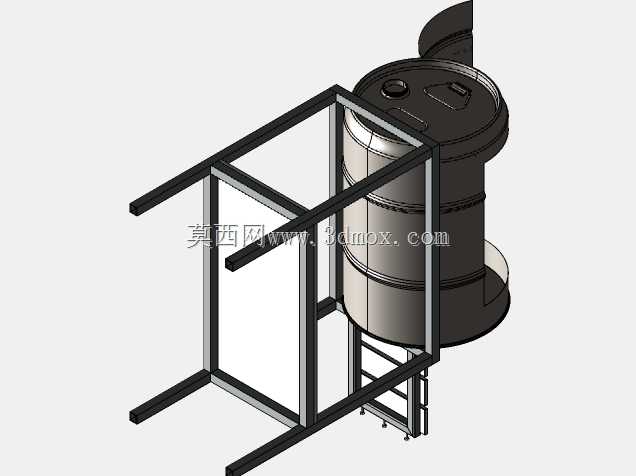

这款烧烤设备以标准60升工业油桶为主体改造载体，主体炉腔直接利用油桶的圆柱型封闭结构，上半部分采用可翻转的弧形炉盖设计，炉盖与炉身通过侧边铰接结构连接，闭合时可形成相对密闭的焖烤空间，打开后可作为敞口直烤区域使用，适配户外露营、庭院聚餐、流动摆摊等多类户外烹饪场景，既可以满足普通家庭三五好友的小聚烧烤需求，也能适配小型户外经营场景的持续烤制作业。从结构设计逻辑来看，炉身主体保留油桶原有壁厚的结构强度，无需额外做炉腔的承压加固，桶身内部预留炭槽放置空间，炭槽与桶壁之间留有足够的空气隔热间隙，避免持续高温烤制过程中桶壁局部过热引发的安全隐患，炉盖内侧预留的弧度空间可以让烤制过程中的热空气在炉腔内形成循环，提升焖烤时的热量利用率，减少热量向外逸散。炉体下方采用四条立式金属支腿作为支撑结构，支腿与炉身底部采用焊接方式固定，支腿中部设置一层水平置物搁板，既可以提升整体支架的结构稳定性，避免支腿受力出现外张变形，也可临时放置烧烤工具、待烤食材、调味用品等物件，炉身侧边延伸出的小型木质置物台，可放置烤夹、烤网等高频使用工具，减少操作时的来回取物动线。从安装边界与尺寸适配角度来看，整体设备的占地尺寸适配普通户外庭院的摆放空间，支腿底部无需做额外的地脚固定，放置在平整的水泥地面、硬质泥土地面即可保持稳定，炉身的整体高度符合成年人站立操作的舒适区间，无需弯腰俯身即可完成翻烤、加炭、取放食材的全流程操作。炉盖的翻转角度经过限位设计，最大开启角度不会出现向后倾覆的问题，闭合时炉盖与炉身的贴合缝隙控制在合理范围，既可以避免焖烤时过多热量流失，也不会因为完全密闭导致炭块缺氧熄灭。整体结构没有复杂的传动与电控部件，全部采用常规金属加工工艺即可完成制作，后期维护仅需定期清理炉腔内的炭灰、检查支腿焊接点的牢固度即可，使用门槛较低，适配非专业场景下的长期户外使用需求。
