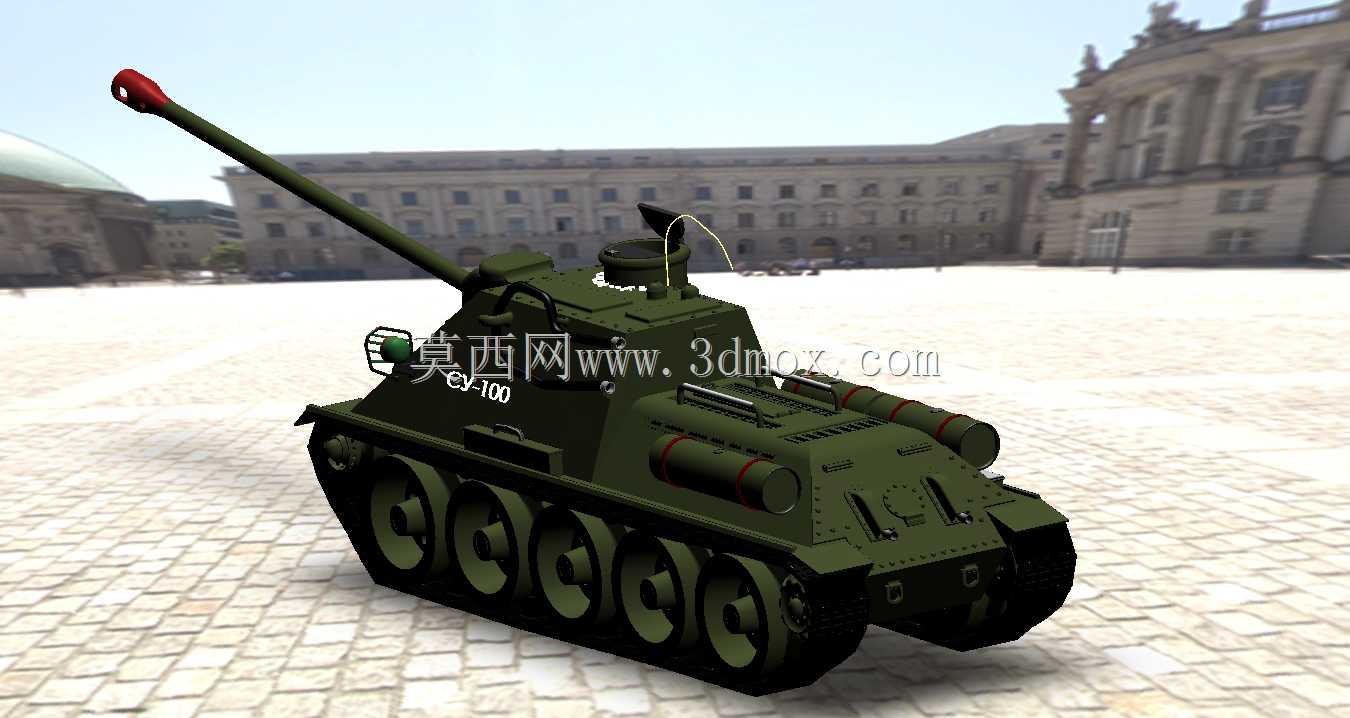

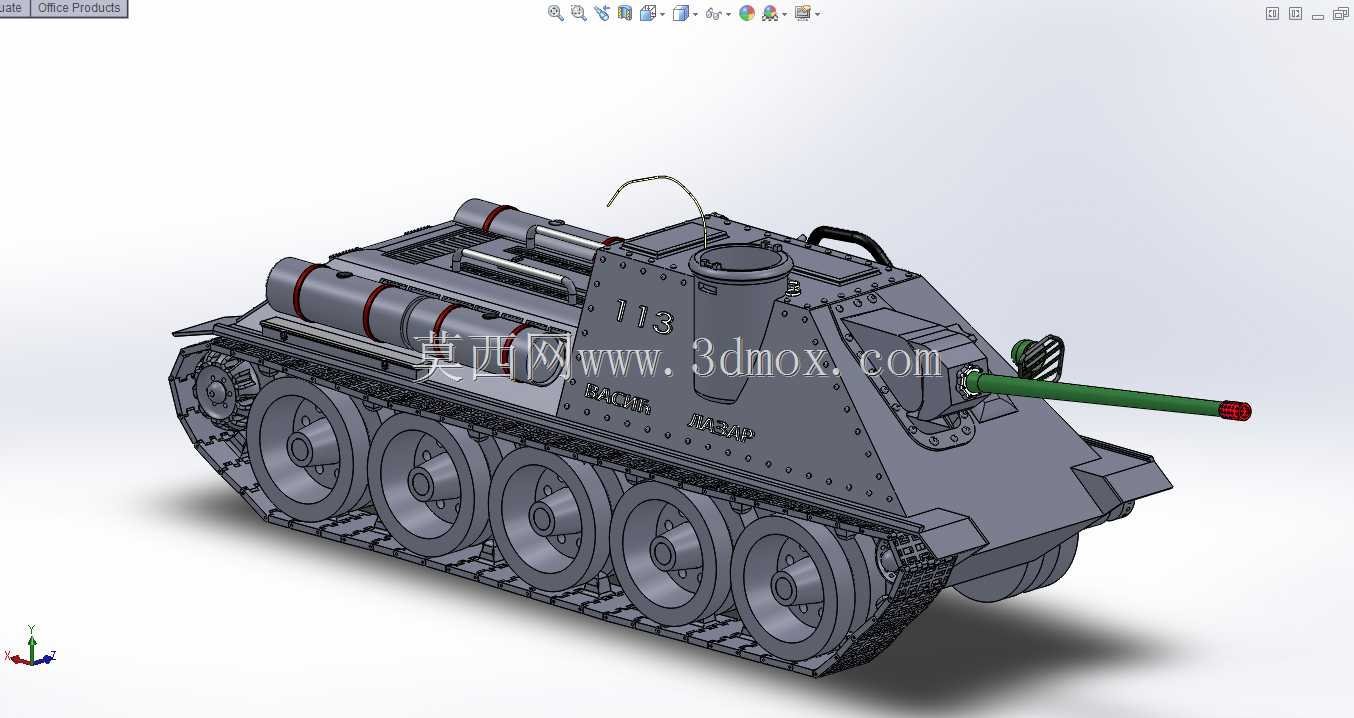

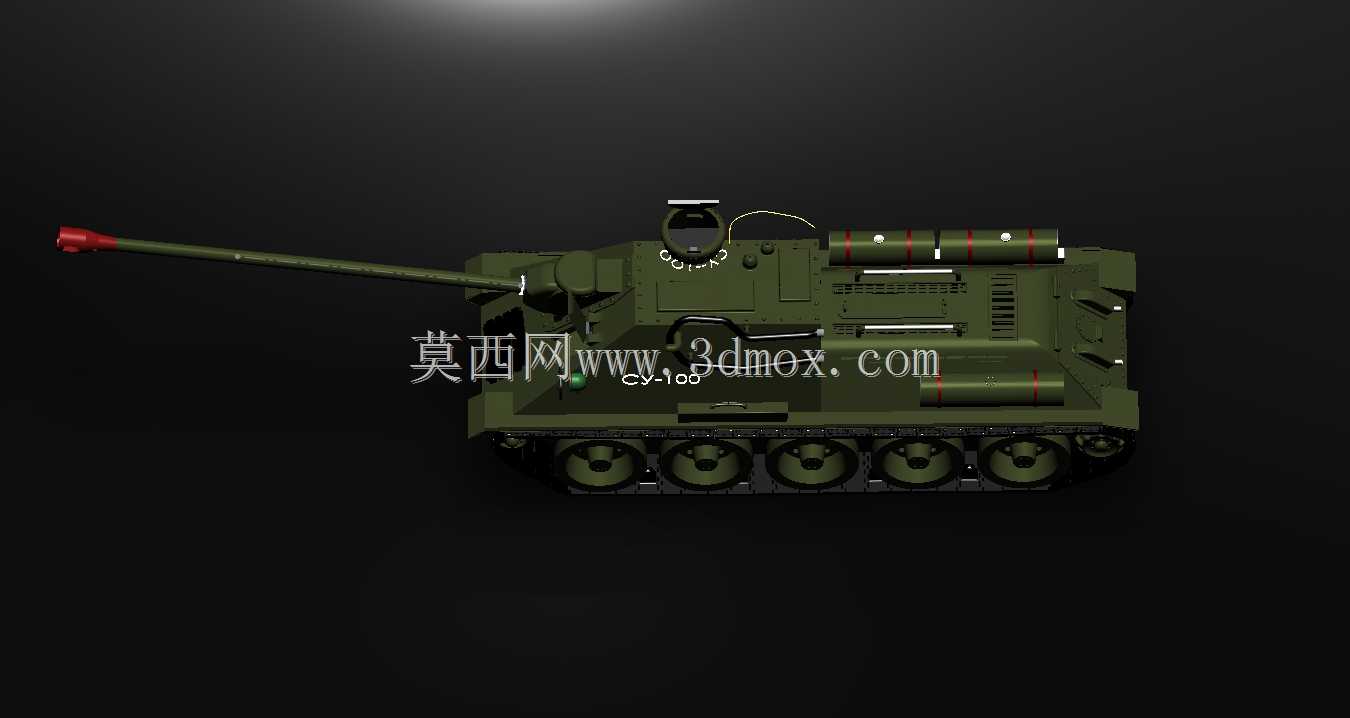

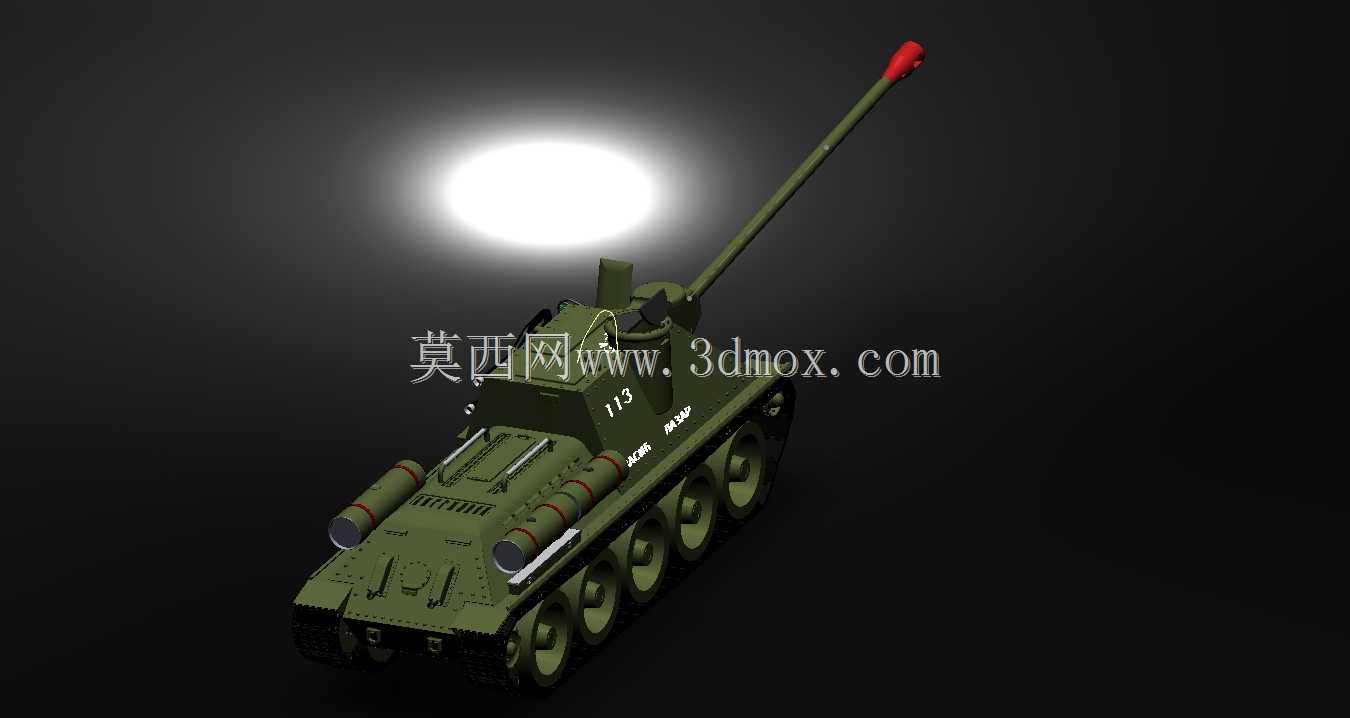

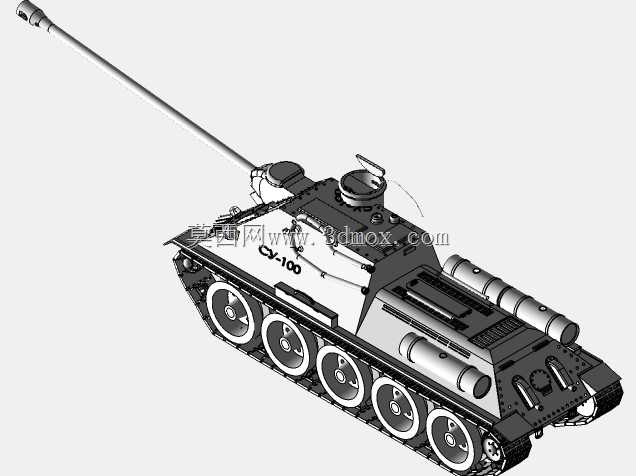

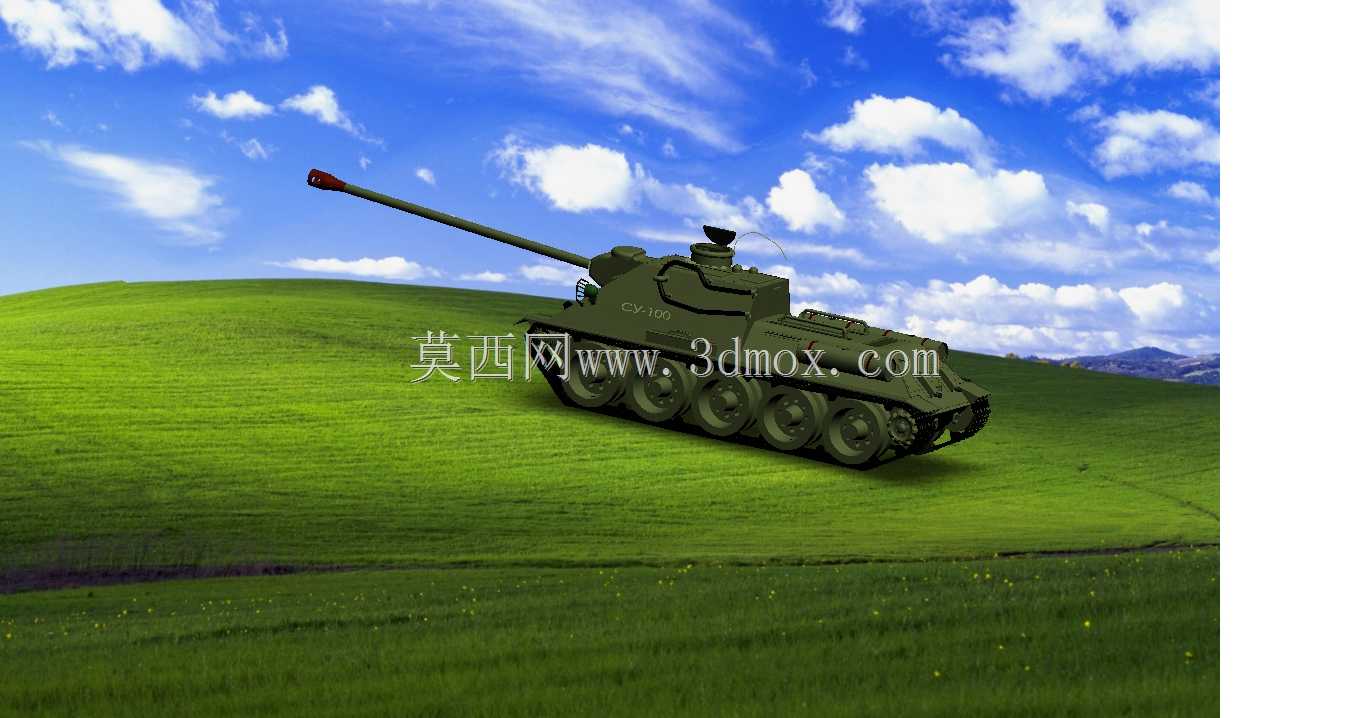

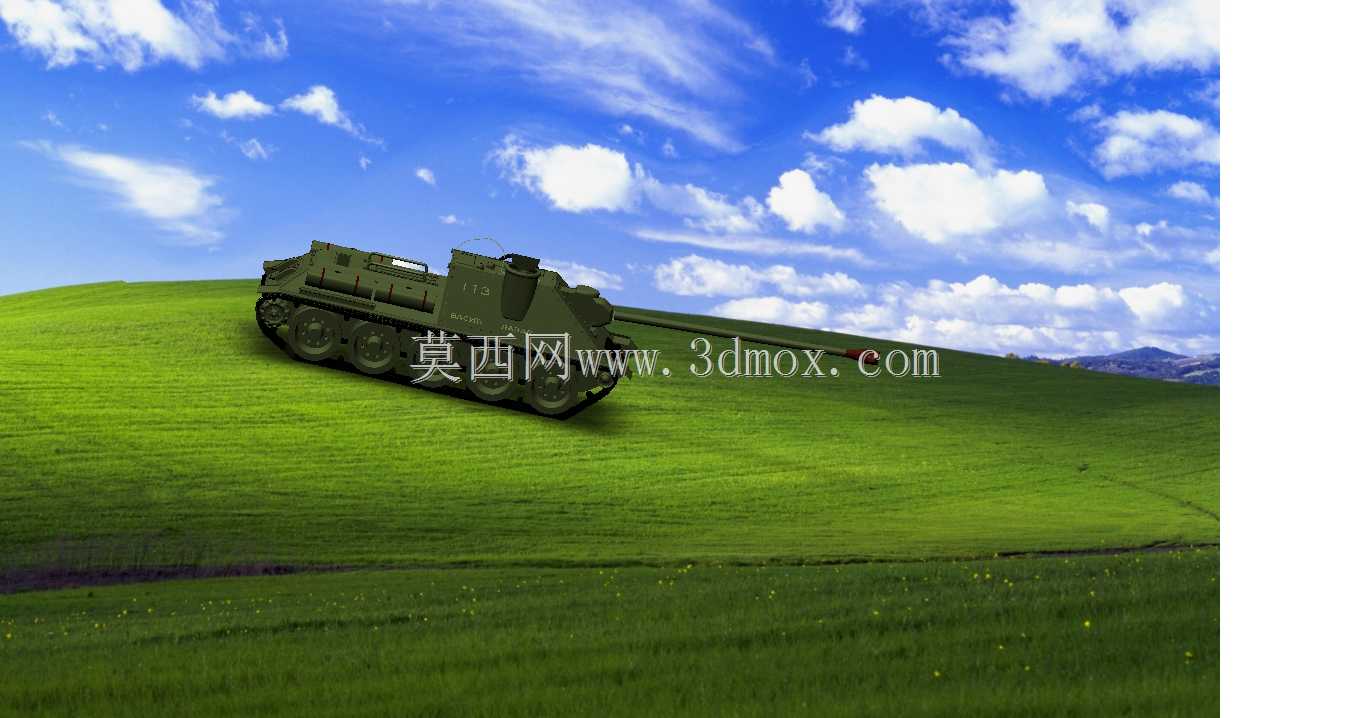

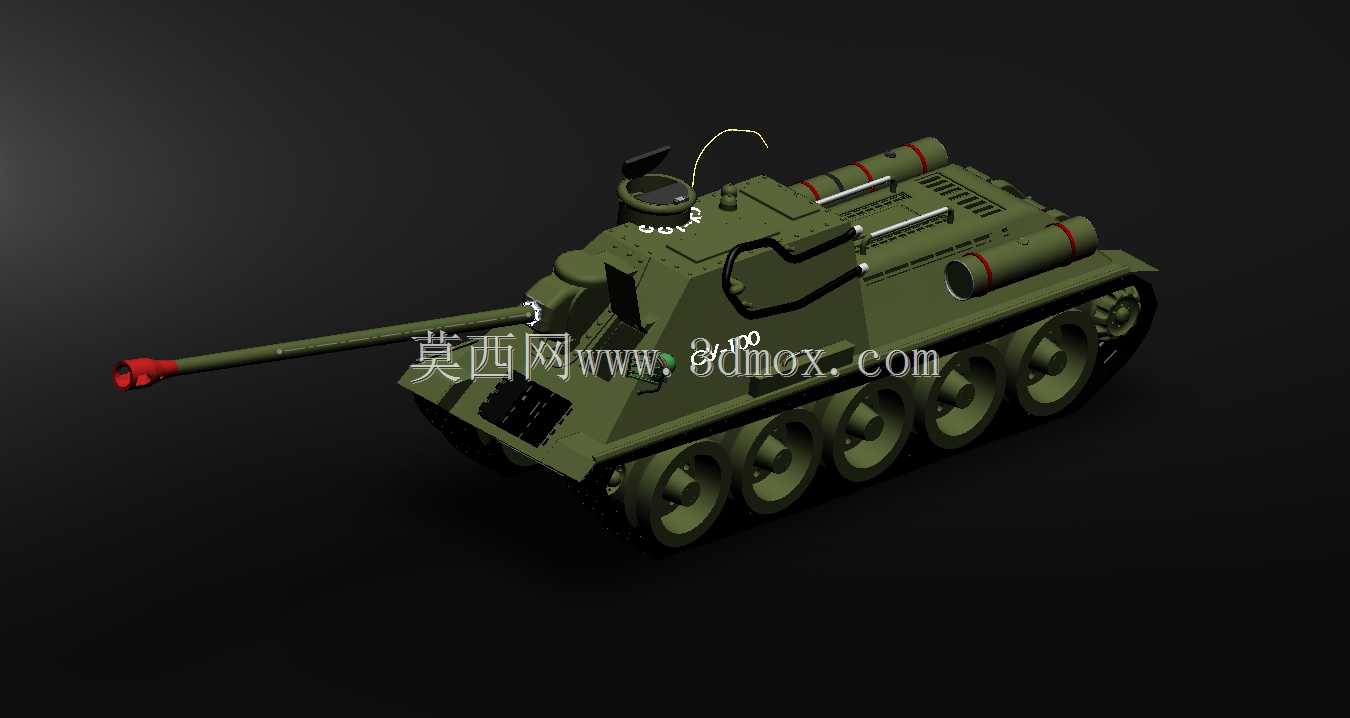

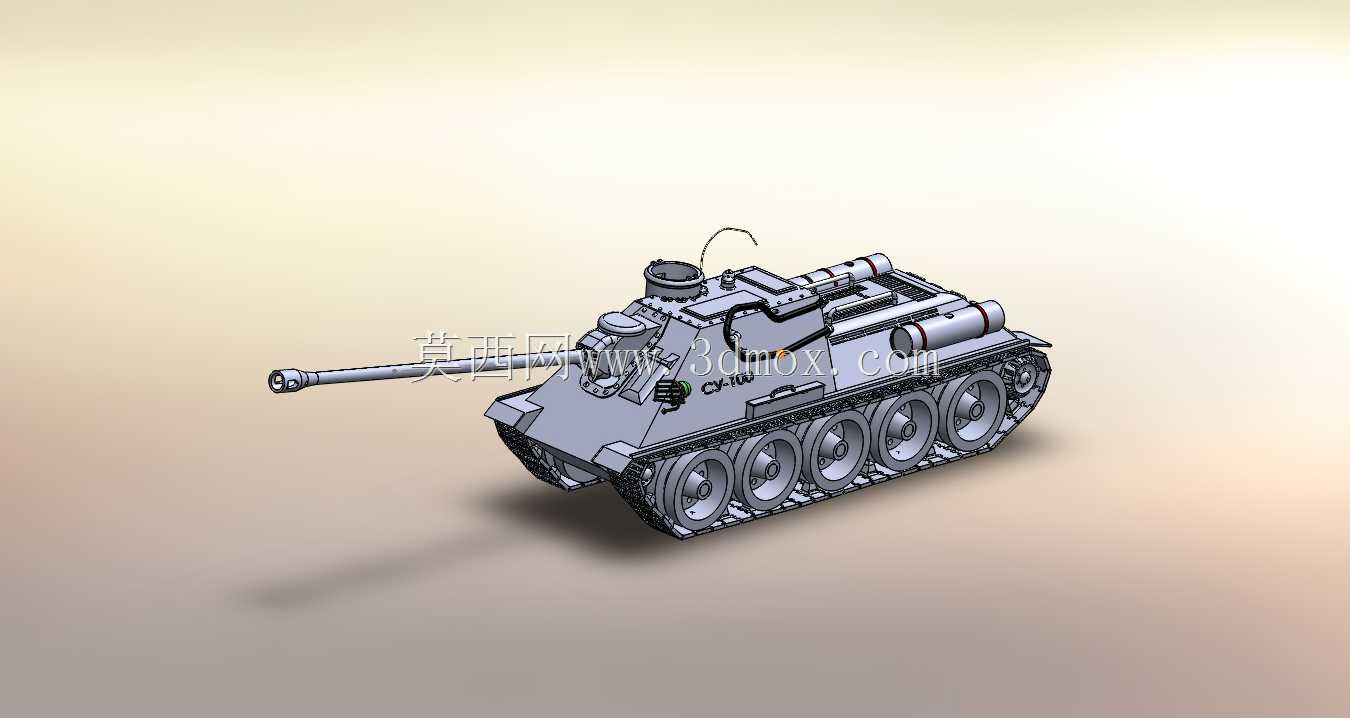

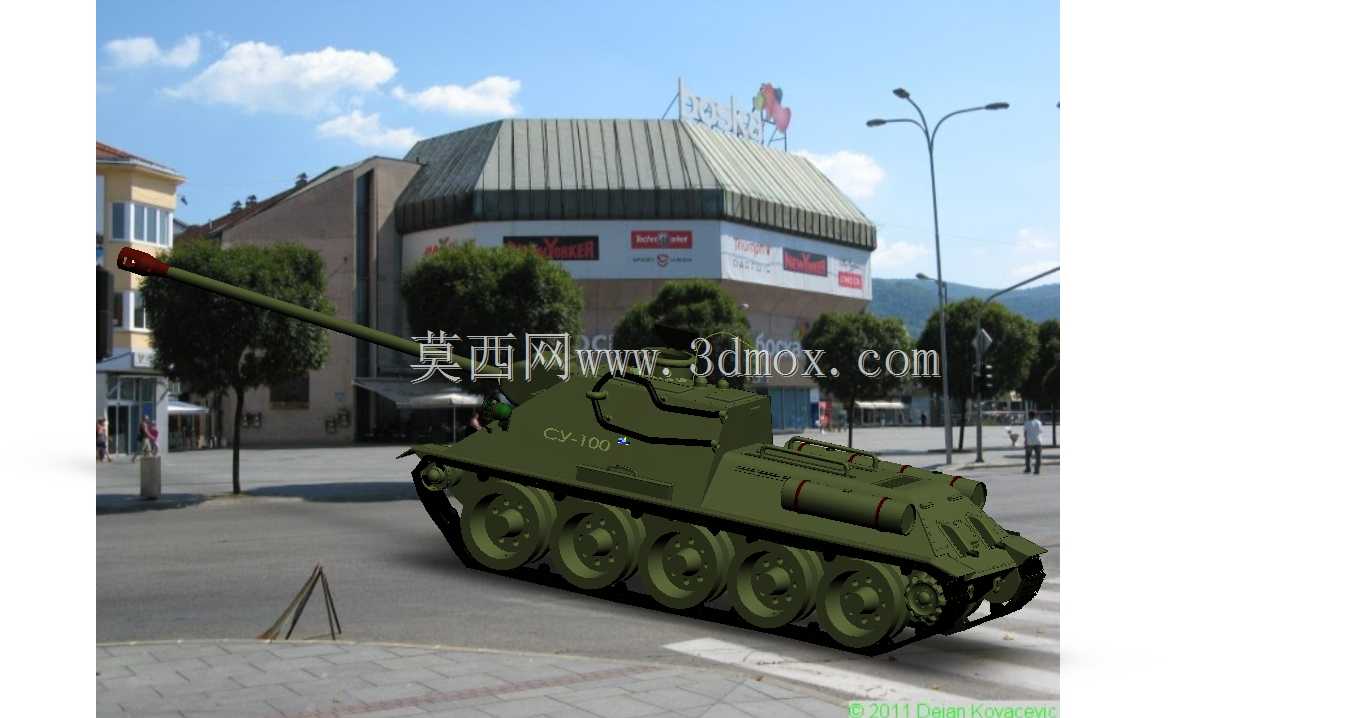

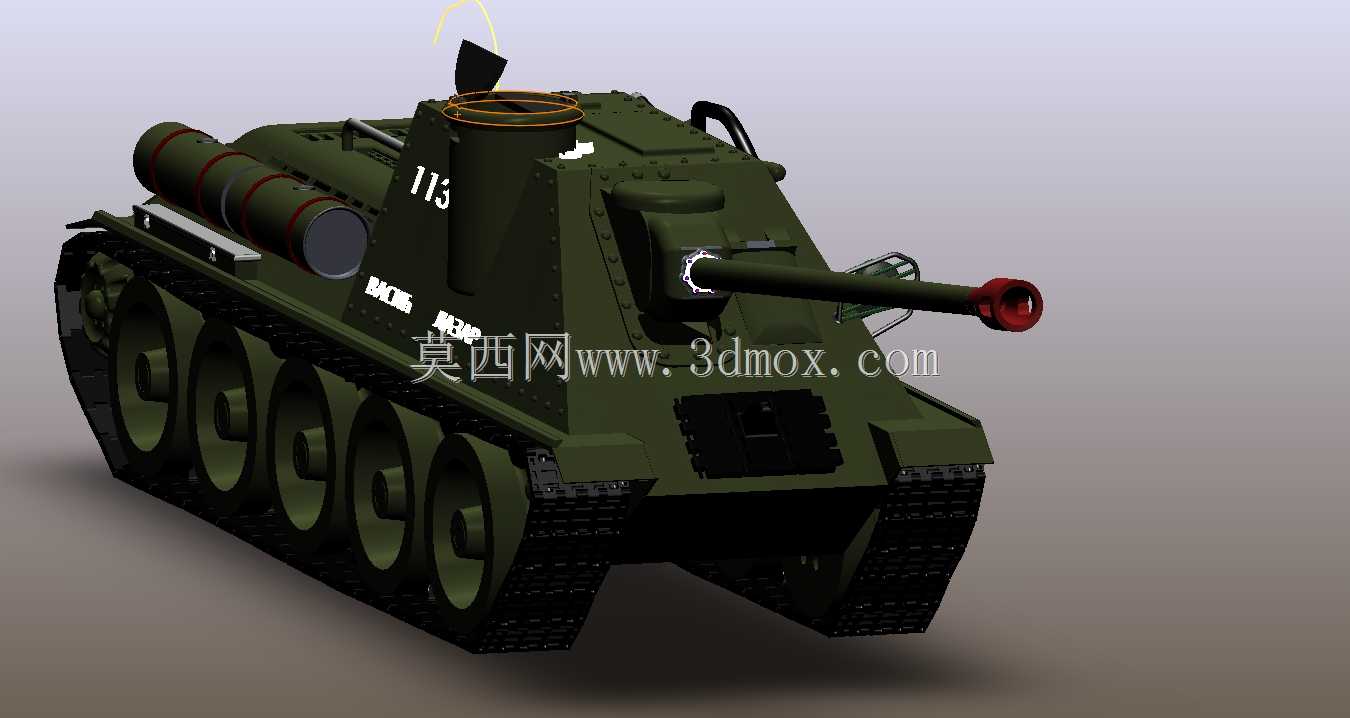

SU-100坦克歼击车精细三维结构模型

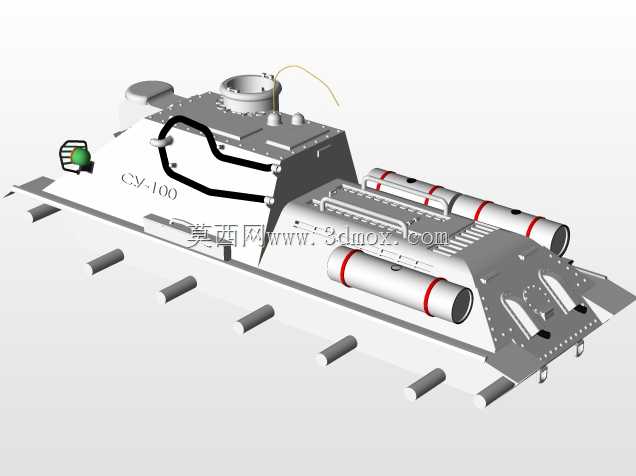

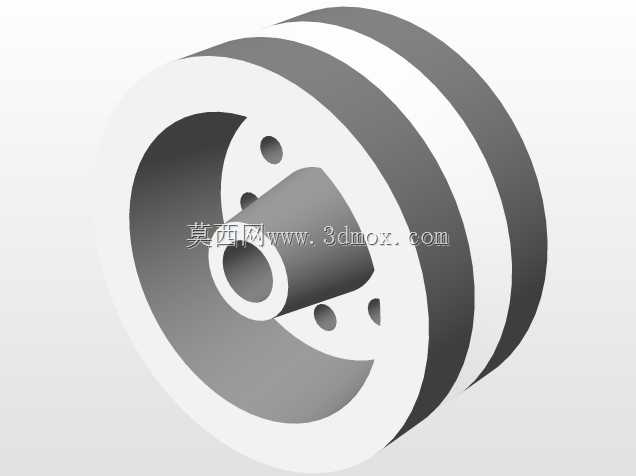

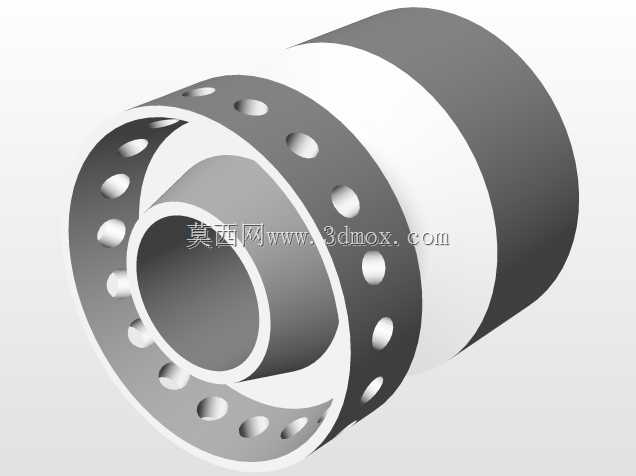

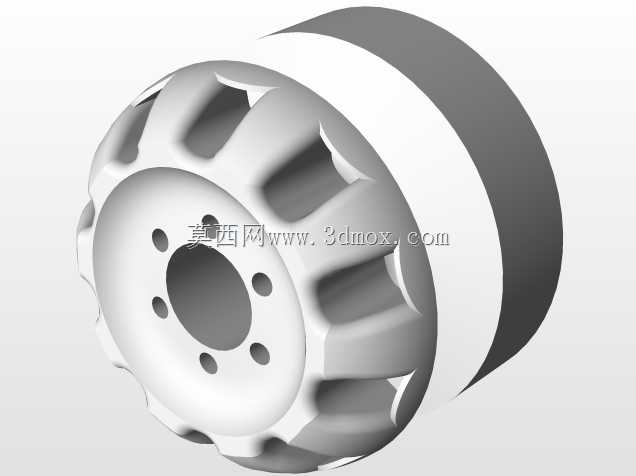

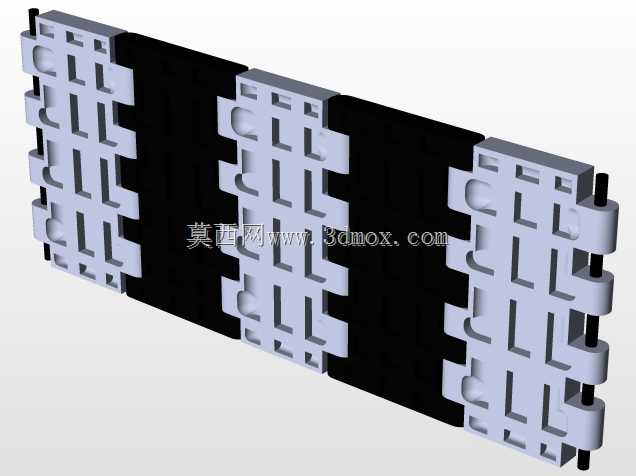

该模型还原的SU-100履带式装甲作战装备，核心应用场景为地面装甲突击、反装甲作战与阵地防御火力支撑，在陆战装备体系中承担中远距离摧毁敌方装甲目标、摧毁固定工事的战术职能。从结构设计逻辑来看，整车采用无炮塔战斗室布局，将大口径反坦克主炮直接刚性安装于车体前部战斗室，这种设计思路一方面能够压缩整车高度，降低正面投影面积，减少被弹概率，另一方面可以在不显著增加整车重量的前提下搭载更大口径的主炮，平衡火力性能与机动性能的矛盾。行走部分采用五对大直径负重轮搭配扭杆悬挂的结构，履带板为单销式钢制履带，建模时还原了负重轮的动平衡配重结构、悬挂摇臂的铰接间隙、履带板之间的啮合限位结构，能够直观展示履带行走系统的载荷传递路径：动力从后置动力舱输出至侧减速器，再驱动主动轮拨动履带板，通过负重轮将整车载荷均匀传递至地面，诱导轮负责张紧履带，避免高速行进时履带脱落。火力系统部分，主炮的炮管抽气装置、炮口制退器、防盾俯仰铰接结构均做了细化还原，战斗室内部预留了炮长、装填手的操作空间边界，车体前部的倾斜装甲板按照实车的倾角设计，能够直观体现倾斜装甲的等效防护增益原理，相比垂直装甲，相同厚度的倾斜钢板不仅能够提升跳弹概率，还能增加弹丸穿透时的路径长度。动力舱部分还原了散热格栅、外置副油箱、随车工具的固定结构，车体侧面的扶手、牵引钩、观察窗的安装位置均符合实车的装配边界，整车外形尺寸的比例严格参照实车测绘数据，长、宽、高的比例协调，各部件之间的安装间隙符合装甲车辆的设计规范，不存在结构干涉问题。对于装备结构设计从业者而言，该模型可用于研究履带式装甲车辆的总体布局逻辑，分析火力、防护、机动三大性能的平衡思路，也可作为特种履带车辆改装设计的参考蓝本，理解无炮塔战斗车辆的内部空间分配、载荷分布设计要点，比如前部战斗室集中布置主炮与弹药，会造成前部轴荷偏大，因此悬挂系统的刚度匹配需要做针对性调整，扭杆的抗扭强度、负重轮的承载能力都要适配前部的集中载荷，避免行进时出现车头下沉、悬挂击穿的问题。
