推拉式直流螺线管电磁铁结构设计

这款推拉式螺线管是小型电磁直线执行元件，广泛应用在各类需要短行程直线往复驱动的工业场景中，常见于自动化分拣设备的挡料机构、小型脚蹼驱动装置、智能门锁的锁舌伸缩结构、办公设备的纸张切换机构、工业控制柜的联锁触发结构、小型玩具的动作驱动模块、医疗小型设备的阀件切换结构中，依靠电磁感应原理实现电能到直线机械动作的转换，相比气动执行元件无需配套气源管路，相比机械凸轮驱动结构布局更灵活，安装限制更少，适合小空间内的独立驱动点位布置。

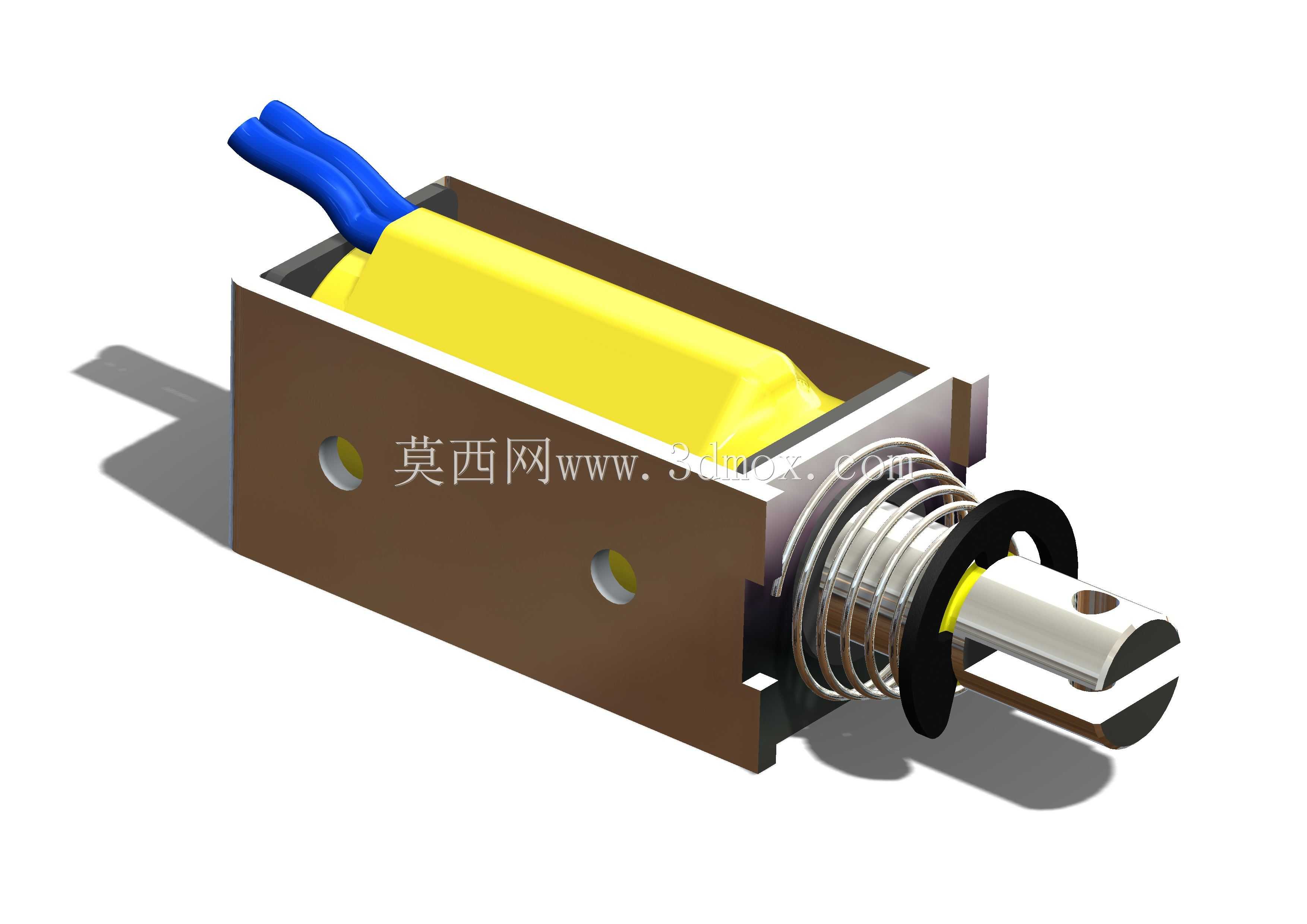

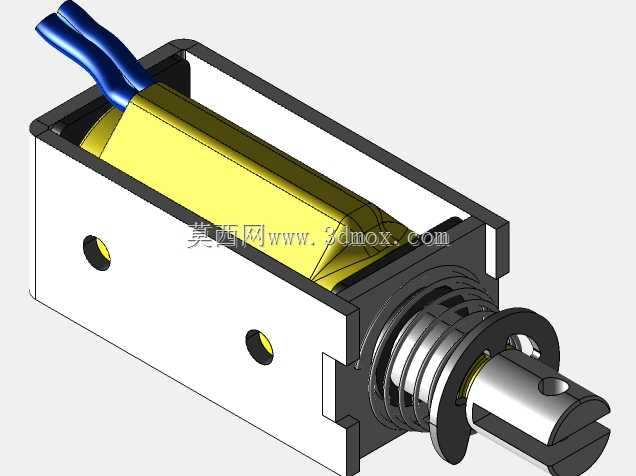

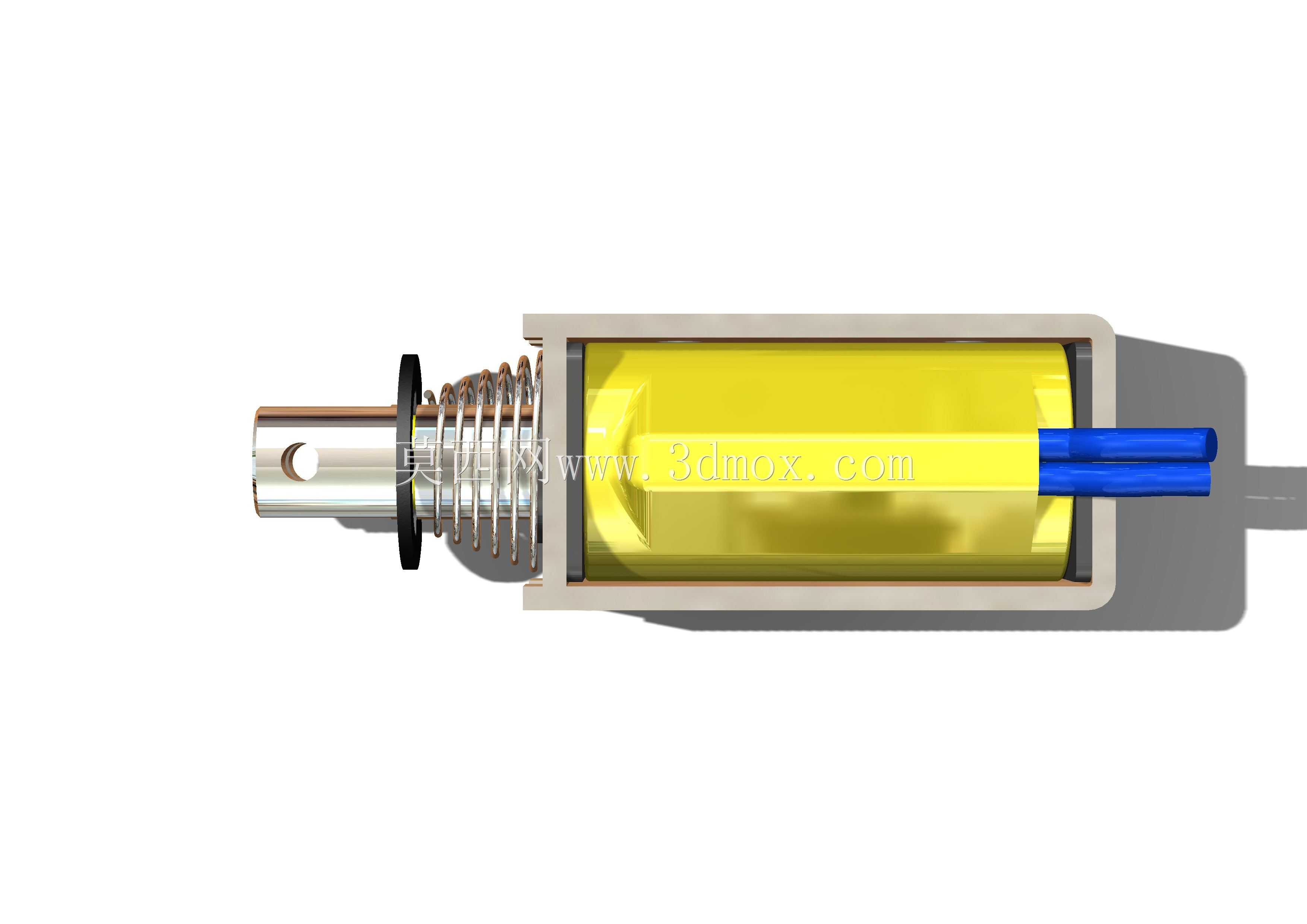

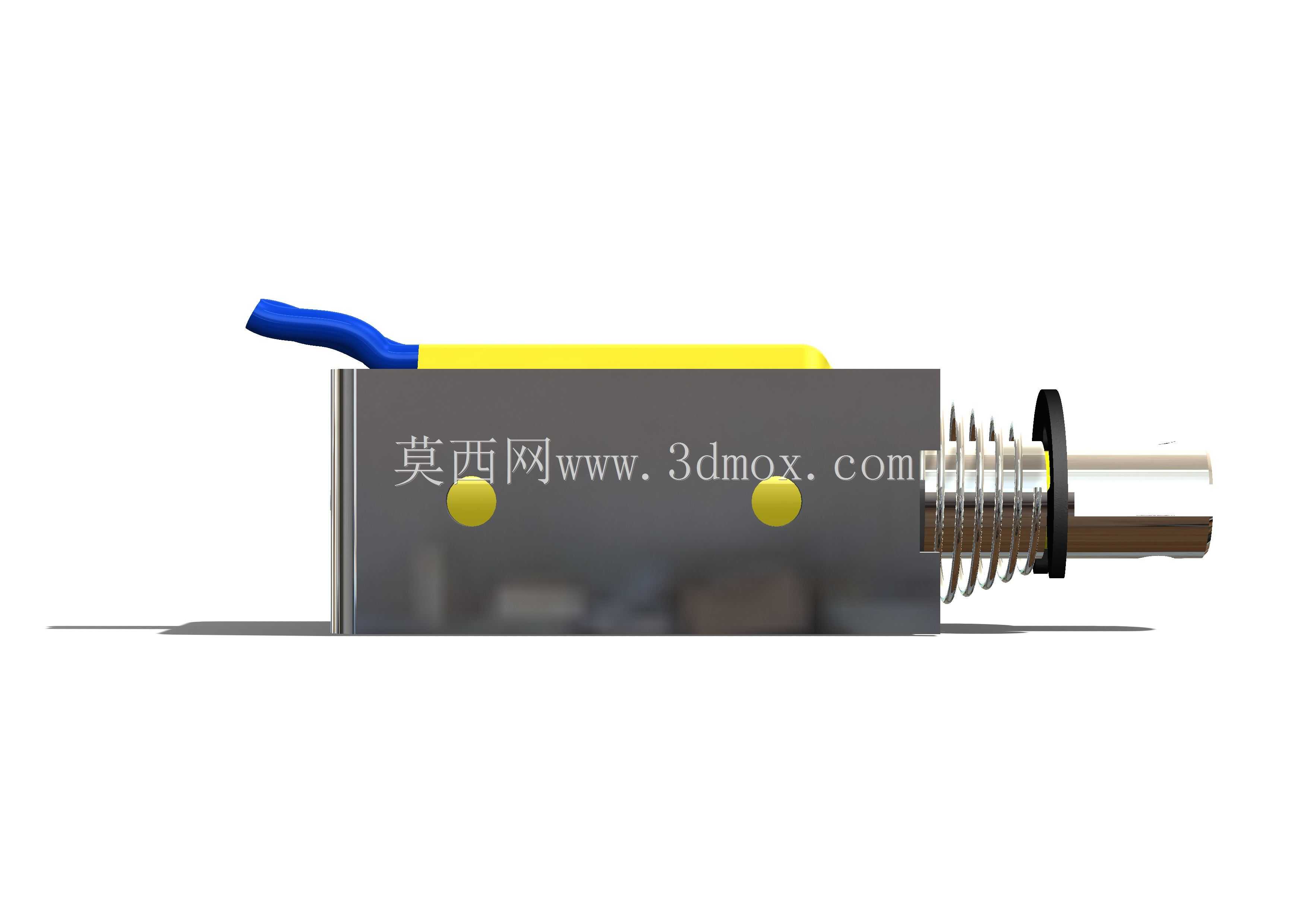

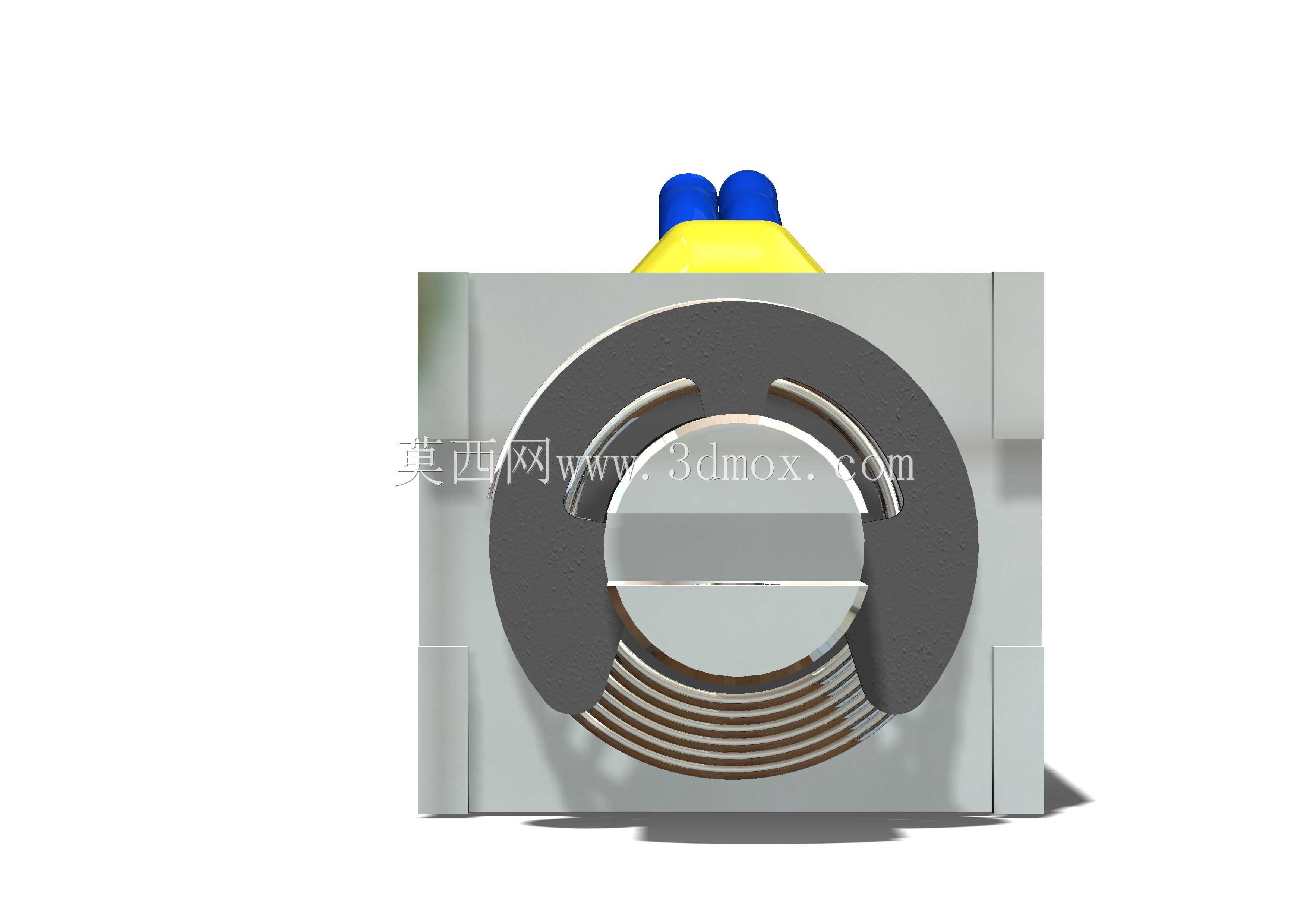

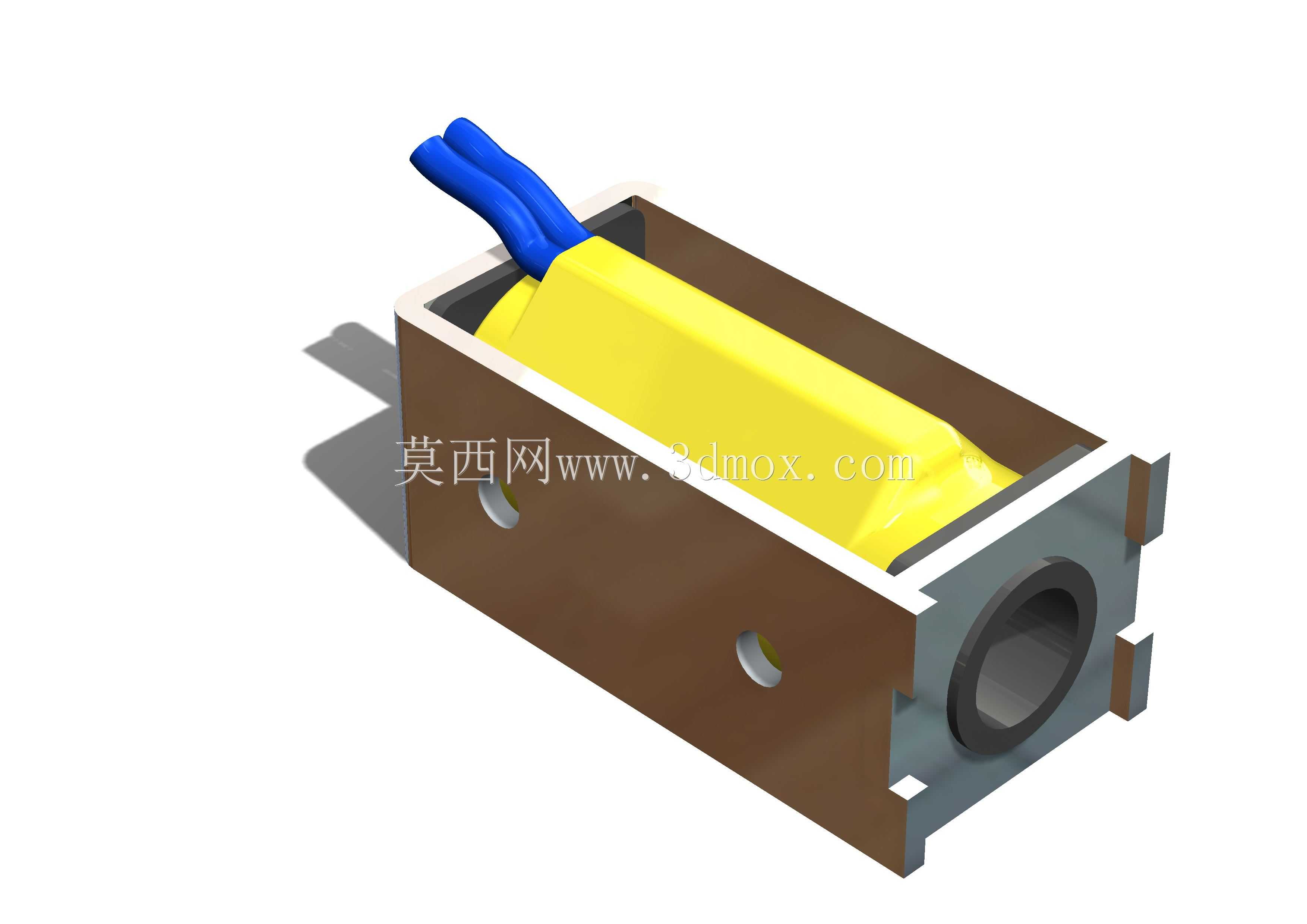

该螺线管采用框架式壳体结构，主体外壳为导磁金属材质，既作为磁路的导磁载体构成闭合磁路提升电磁转换效率，又作为内部线圈、动铁芯的防护结构，抵御日常使用中的轻微磕碰与粉尘侵入。壳体侧面预留两个圆形安装定位孔，可通过螺丝直接固定在安装基板上，安装孔位间距适配主流小型电磁驱动件的安装尺寸，无需额外定制转接板即可完成装配，壳体尾部引出两根蓝色绝缘导线，用于接入直流控制电源，导线与线圈连接处做了绝缘密封处理，避免接线处短路或断线。内部线圈采用高强度漆包线分层绕制，线圈骨架为耐高温绝缘材质，可承受长时间通电产生的温升，避免线圈过热烧毁。动铁芯采用高导磁软磁材料加工，表面做防锈耐磨处理，动铁芯前端伸出端设置有复位弹簧，在断电状态下依靠弹簧弹力将动铁芯推至初始位置，通电时线圈产生的电磁力克服弹簧弹力带动动铁芯向内吸合，实现直线推拉动作，动铁芯前端设置有横向安装孔，可直接连接被驱动的负载杆件，无需额外加工连接结构。动铁芯与壳体之间设置有耐磨导向衬套，既可以保证动铁芯往复运动的同轴度，避免卡滞，又能减少动铁芯运动过程中的磨损，提升元件使用寿命。

在设计过程中，重点优化了磁路结构，通过壳体与端盖的配合形成闭合磁回路，减少漏磁提升电磁吸力，同时匹配弹簧弹力参数，保证通电时吸合顺畅、断电时复位可靠，整体外形为长方体结构，体积小巧，可嵌入狭窄的安装空间内，安装边界预留了接线与动作的避让空间，不会与周边其他结构产生干涉，适配低压直流供电场景，控制逻辑简单，可直接通过继电器或开关管控制通断实现动作触发，动作响应速度快，可满足高频次往复动作的使用需求。
