FSAE方程式赛车底盘铺装结构设计

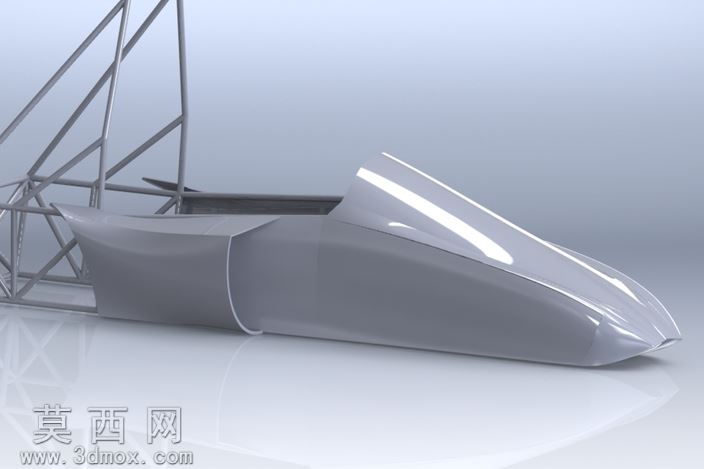

本作品为FSAE大学生方程式赛车的底盘铺装三维设计，建模过程中严格遵循方程式赛车的赛事规则与工程设计逻辑，首先完成钢管桁架式车架的基准搭建，按照赛车总布置要求确定驾驶舱、动力总成安装位、悬架硬点的空间坐标，确保各安装点位的位置精度满足后续装配要求。在底盘铺装部分，设计人员重点考量空气动力学性能与结构轻量化的平衡，车身覆盖件采用流畅的一体化曲面造型，从车头鼻锥开始顺滑过渡到驾驶舱侧围，曲面曲率连续无突兀折角，能够在赛车高速行驶时引导气流平顺流过车身侧面，减少气流分离产生的涡流阻力，同时避免铺装结构对底盘下方气流通道造成干扰，保障整车空气动力学套件的工作效率。建模过程中对铺装件与车架的连接结构做了细化处理，在钢管车架对应位置设计了焊接安装支座，铺装件通过螺栓与支座实现可拆卸连接，既保证连接强度满足赛事中的振动、冲击载荷要求，也方便赛事过程中对底盘部件进行快速检修调整。材质设定上，车架部分采用高强度合金钢材质表现，还原钢管焊接结构的金属质感，车身铺装件采用哑光与亮面结合的复合材料质感，渲染阶段搭建了专业的影棚光照环境，通过多盏区域光模拟柔和的漫反射照明，突出车身曲面的光影流动效果，清晰展现曲面的顺滑度与结构衔接细节。设计过程中反复调整铺装件的轮廓边界，在满足驾驶舱人机工程空间要求的前提下尽可能收窄车身宽度，降低整车迎风面积，同时对铺装件的厚度做了合理设定，在保证结构刚度的前提下控制整体重量，避免额外增加簧下质量影响赛车的操控响应。整个铺装结构完全贴合车架的空间走向，没有出现结构干涉问题，各安装位的预留空间充足，能够兼容后续转向系统、制动管路、线束的布置需求，兼顾了气动性能、结构强度与装配实用性。
