带安装底座可调角度回转支承结构

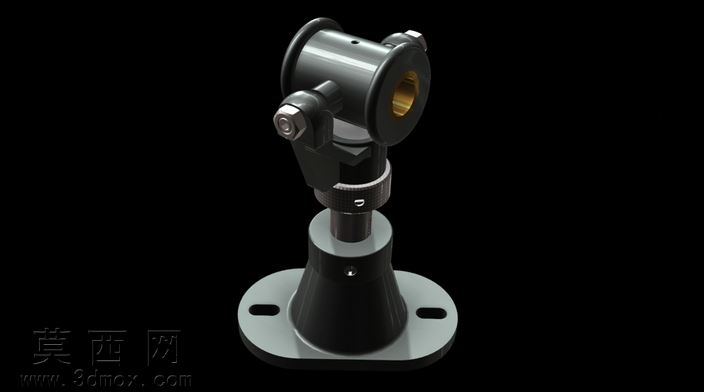

本作品为可调角度式回转支承结构三维模型，采用Autodesk Inventor完成全参数化建模，建模过程严格遵循机械设计公差规范，对每个零件的配合尺寸进行了约束校验，确保虚拟装配状态下无干涉问题。模型整体由底部安装底座、锥形支撑立柱、角度锁紧机构、回转轴承主体四个核心模块组成，各模块间通过标准紧固件实现刚性连接，可完整还原实物的装配逻辑与运动特性。渲染阶段采用哑光金属材质模拟主体铸铁结构的磨砂质感，对轴承内圈的铜套部件赋予黄铜金属材质，通过调整材质粗糙度、反射率参数区分不同零件的材质差异，锁紧旋钮、调节环等外露金属件添加轻微倒角反光效果，底座安装面做哑光氧化处理质感，搭配纯黑背景突出模型的结构轮廓，渲染输出的效果图可清晰展示各部件的位置关系与细节特征。结构设计上，底部法兰底座开设两个长圆形安装孔，可适配一定范围内的安装孔位偏差，降低现场安装的对位难度；锥形立柱采用上窄下宽的锥度设计，在保证支撑强度的同时减少上部结构的占用空间；角度锁紧机构通过侧边旋钮的旋紧动作实现铰接部位的抱紧固定，可在一定角度范围内调整上部轴承的俯仰角度，适配不同倾斜角度的轴类支撑需求；上部回转轴承主体内嵌铜质衬套，可降低转轴转动时的磨损，衬套与轴承座采用过盈配合设计，保证长期使用过程中衬套不会发生移位。设计思路围绕轴类支撑的失调补偿需求展开，区别于传统固定式轴承座仅能提供同轴支撑的局限，该结构通过铰接角度调节与回转功能的结合，可在安装轴存在少量角度偏差、轴向偏移的工况下提供稳定支撑，避免轴类部件因安装同轴度不足产生的额外弯曲应力，延长转轴与配套传动部件的使用寿命。建模过程中对所有活动部件添加了运动约束，可在软件环境下模拟角度调节、轴承回转的动作过程，验证结构活动行程内无卡滞、无碰撞问题，每个零件均保留完整的建模特征树，可根据实际使用需求修改安装尺寸、轴承内径、调节角度范围等参数，适配不同载荷、不同安装空间的使用场景。
