纺车式钓鱼卷线器结构设计

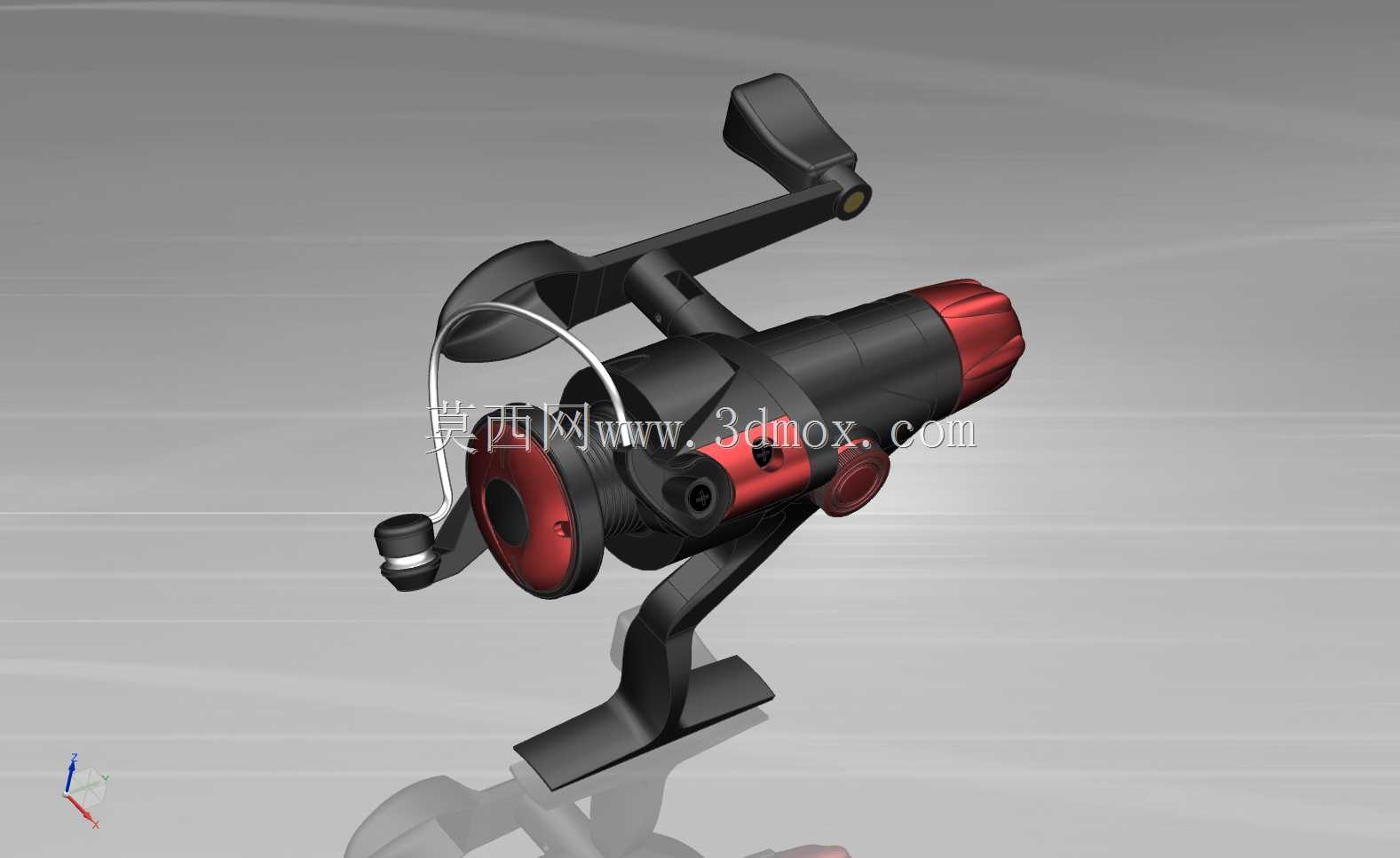

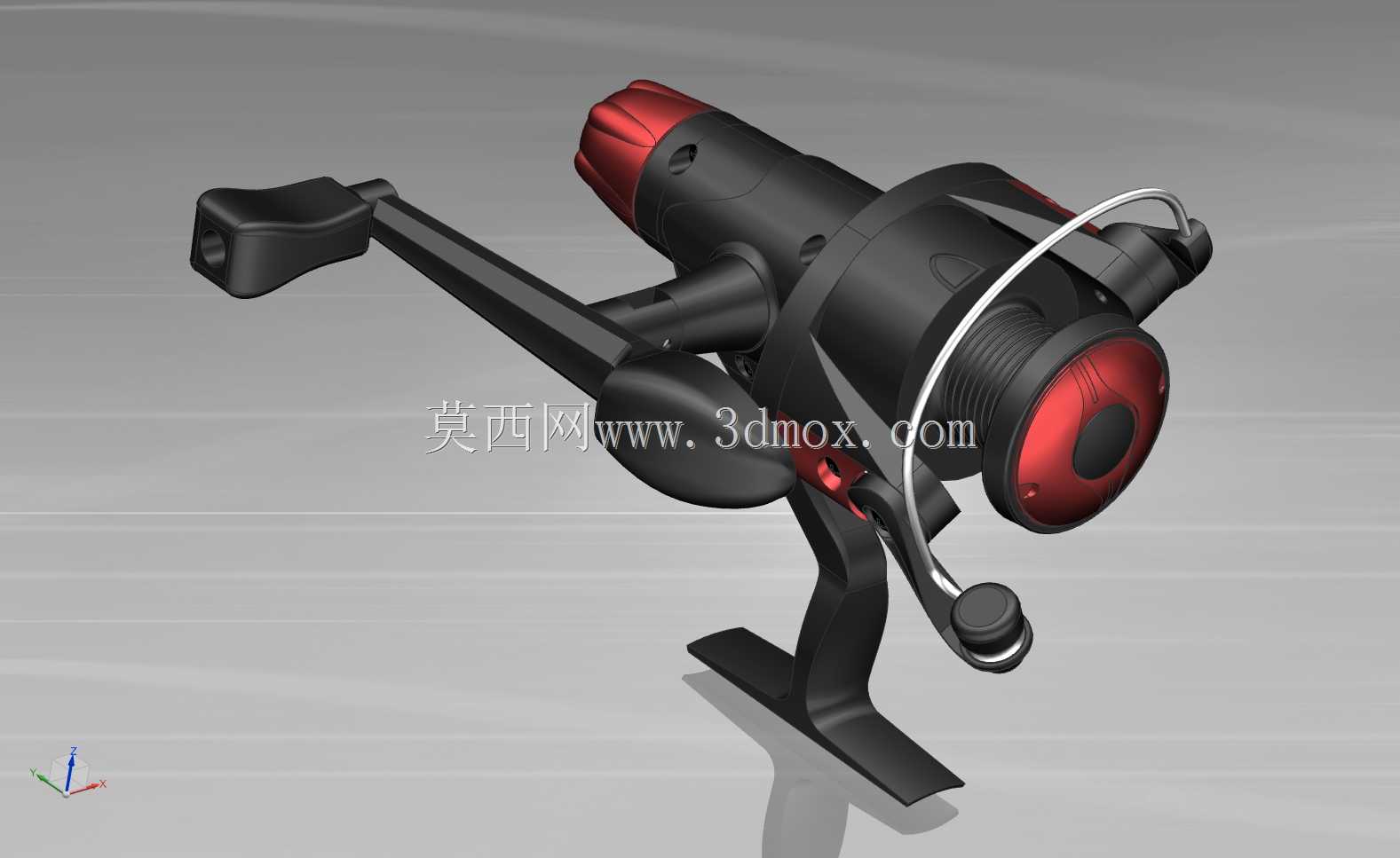

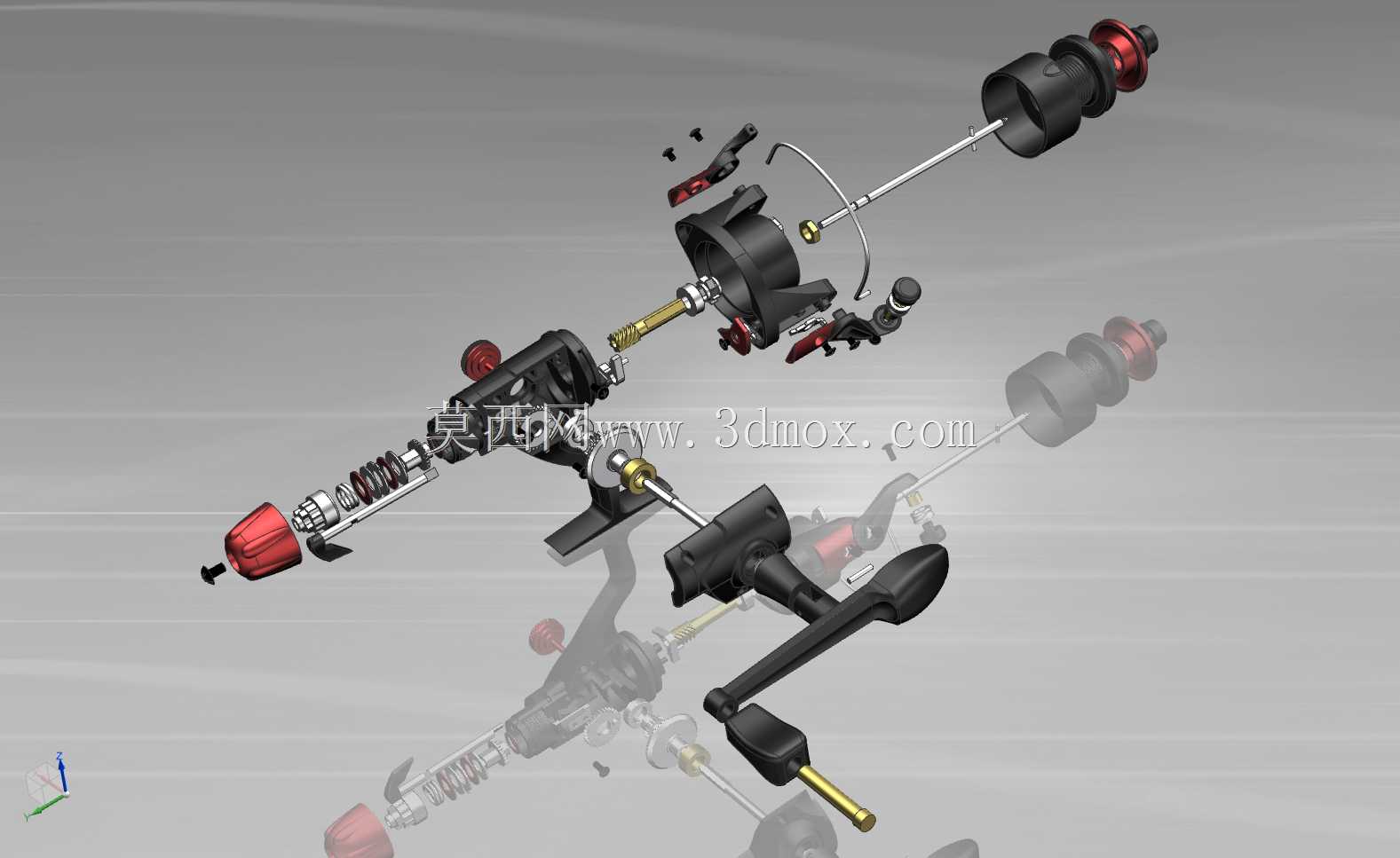

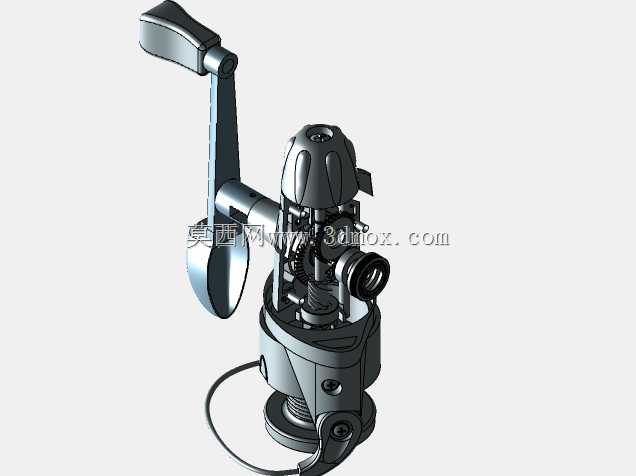

该模型为纺车式垂钓卷线装置，是户外垂钓场景中钓竿配套的核心功能部件，主要应用于淡水路亚钓、海竿远投钓、矶钓等各类垂钓作业场景，承担钓线收纳、出线阻尼控制、中鱼卸力缓冲的核心作用，能够帮助垂钓者顺畅完成抛投、收线、溜鱼等全流程操作，适配不同线径的尼龙钓线、PE编织钓线与碳素钓线，覆盖从近岸小型鱼种垂钓到远海大物作钓的多元使用需求。从功能特性来看，该装置采用经典纺车式结构布局，主体包含摇臂驱动组件、旋转线杯、线挡拨线结构、主体支撑脚架、卸力调节旋钮五大核心模块，摇臂采用符合人体工学的弯折握柄设计，握持施力时贴合指腹轮廓，长时间摇轮收线不易产生手部疲劳；线挡采用弧形金属过线结构，抛投时可顺畅翻开引导钓线出线，收线时自动归位将钓线均匀排布在线杯上，有效避免钓线乱线、卡线问题；线杯采用前后锥度优化设计，能够降低抛投时钓线出线的摩擦阻力，提升抛投距离与出线顺畅度；主体侧方设置的卸力调节旋钮，可根据目标鱼种的冲击力灵活调整出线阻尼，中鱼后能够持续提供稳定的泄拉力，既避免钓线拉力过载被拉断，也能消耗鱼的冲撞体力，提升作钓成功率。从设计思路来看，整体结构采用模块化集成设计，将传动齿轮组、主轴传动结构完全封装在主体壳体内部，既能够隔绝外界水汽、沙尘进入传动腔造成部件磨损，也让整体外观更简洁流畅，外部无突兀的凸起结构，日常收纳、携带时不易勾挂其他物品；支撑脚架采用L型一体化结构，安装端设置平整贴合面，能够紧密贴合钓竿轮座的安装基面，通过轮座卡扣锁紧后可实现稳固连接，摇轮受力时不会出现晃动、偏移问题；所有外部操作部件均做了防滑纹理处理，即使手部沾水或者沾有钓线润滑脂，也能顺畅完成卸力调节、线挡开合、摇臂转动操作。从安装边界来看，该装置的脚架安装端采用通用标准尺寸设计，可适配市面上绝大多数常规钓竿的轮座安装槽，无需额外改装即可直接装配；整体外形紧凑，安装后不会在钓竿上形成过大的突出体积，抛投时不会干扰钓手的持竿动作与出线轨迹，线杯容线量可满足常规远投作钓的线长需求，各转动部件的转动间隙经过优化，摇轮转动时无卡顿、晃量，传动过程平稳顺滑，能够适配不同垂钓场景下的操作需求。
