DIY蝶形可变电容器结构设计

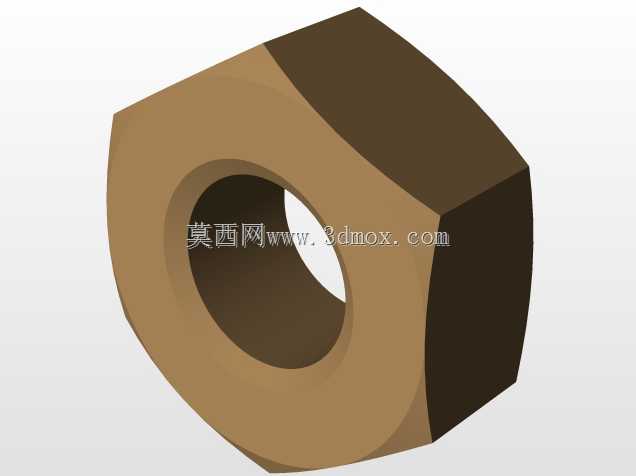

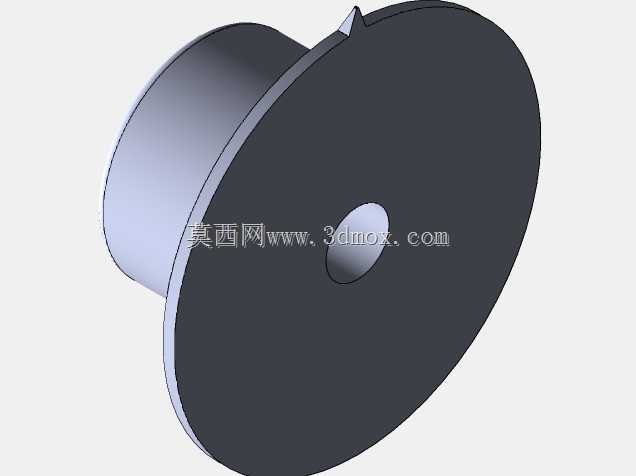

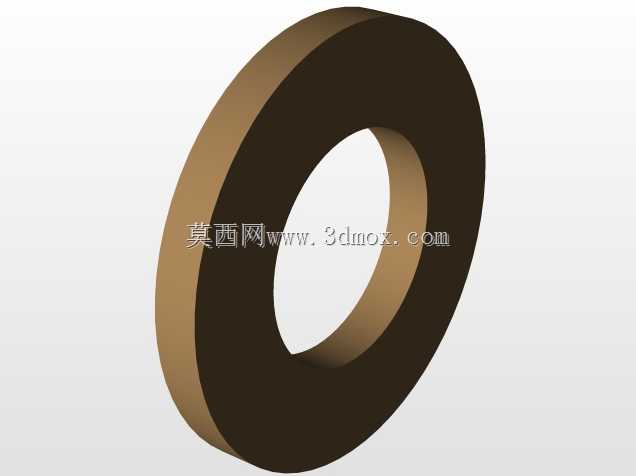

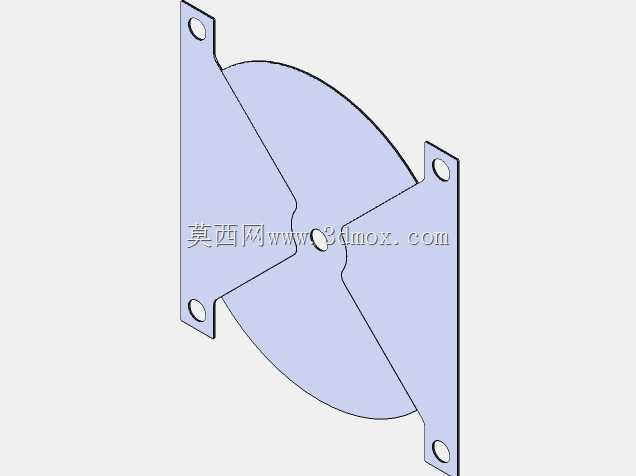

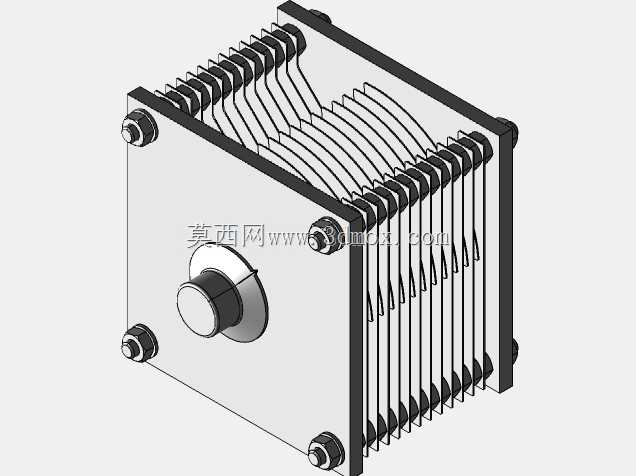

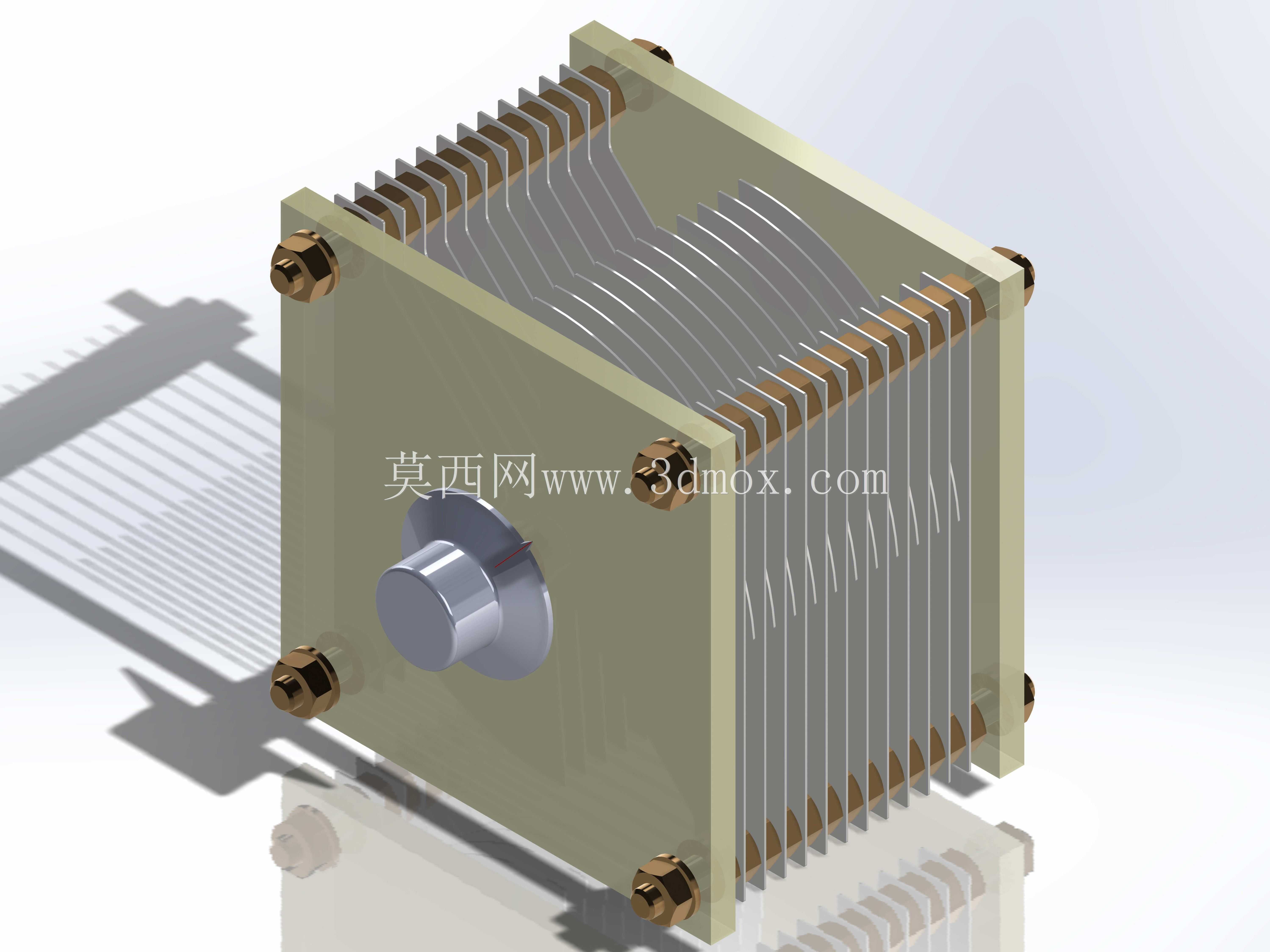

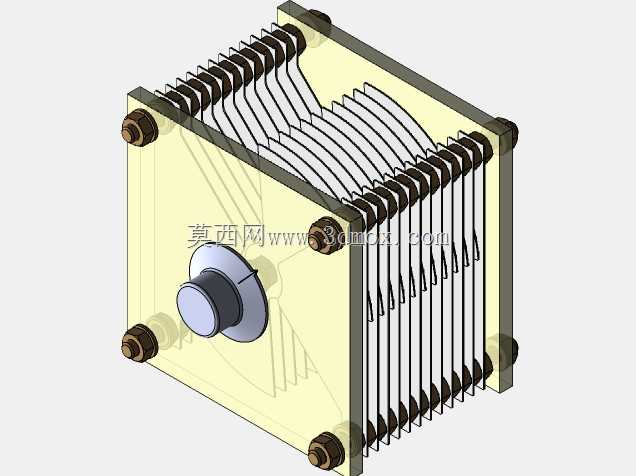

这款蝶形可变电容器主要应用于无线电收发设备、老式收音机、射频信号调试回路、业余无线电DIY装置以及小功率高频信号发生设备中，作为回路调谐的核心元件，通过改变动片与定片的正对面积来连续调整回路电容量，进而实现谐振频率的精准调节，是早期无线电设备与DIY射频装置里不可或缺的调谐部件。在实际使用场景中，这类可变电容常被安装在信号调谐回路的PCB板或金属支架上，通过前端的转轴连接调谐旋钮，使用者转动旋钮即可带动内部动片组同步旋转，改变动定片之间的有效重叠面积，实现电容量的连续线性变化，以此匹配不同频率的信号谐振需求，在矿石收音机、简易短波电台、高频信号发生器等设备中承担频率选择、信号匹配的核心功能。从功能特性来看，这款蝶形可变电容采用多组平行片层结构，动片与定片交替排布，片层之间预留均匀的空气间隙作为绝缘介质，相比介质可变电容拥有更低的介质损耗，更适合高频信号回路使用；两端采用绝缘端板固定所有片层与转轴，四角使用螺栓紧固件锁紧整体结构，保证片层间距均匀，不会因转轴转动出现片层剐蹭、短路的问题；转轴与端板之间预留转动间隙，转动阻尼均匀顺滑，调谐时手感平稳，不会出现容量跳变的情况。在设计思路上，这款结构优先考虑了DIY场景下的易加工与易装配属性，所有片层采用统一的蝶形轮廓，动片组通过中心转轴串联固定，定片组通过侧边的绝缘固定柱与端板连接，装配时只需按照顺序交替叠放动片与定片，保证片层之间无接触后锁紧四角螺栓即可完成组装，无需复杂的专用工装；端板采用绝缘板材加工，既可以固定片层位置，也能隔绝金属紧固件与电容片层的导电接触，避免出现片间短路的问题。从安装边界来看，这款电容整体为方正的块体结构，前端突出的转轴为唯一操作部件，安装时可通过端板上的预留孔位使用螺丝固定在设备面板或支架上，转轴伸出长度适配常规的调谐旋钮安装尺寸，整体结构紧凑，片层边缘做了圆角处理，避免装配时划伤操作人员，空气介质的设计也让这款电容无需额外考虑密封防护，适合开放式的DIY电子装置内部安装使用，转动过程中动片组与定片组始终保持平行，容量变化曲线平滑，能够满足业余无线电调试、老式收音机修复、教学实验装置搭建等多种场景的使用需求。
