民谣原声木吉他装配结构三维设计

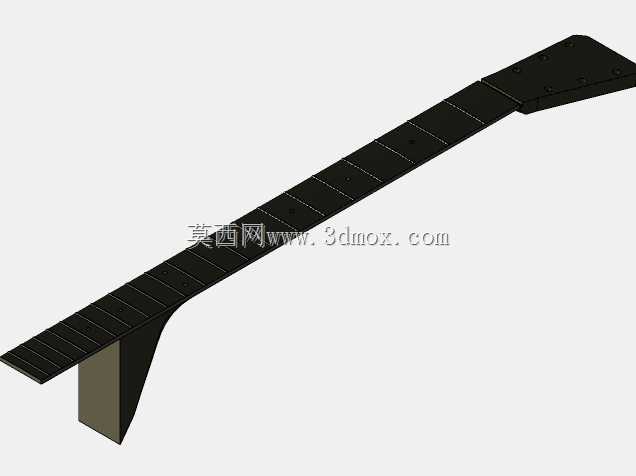

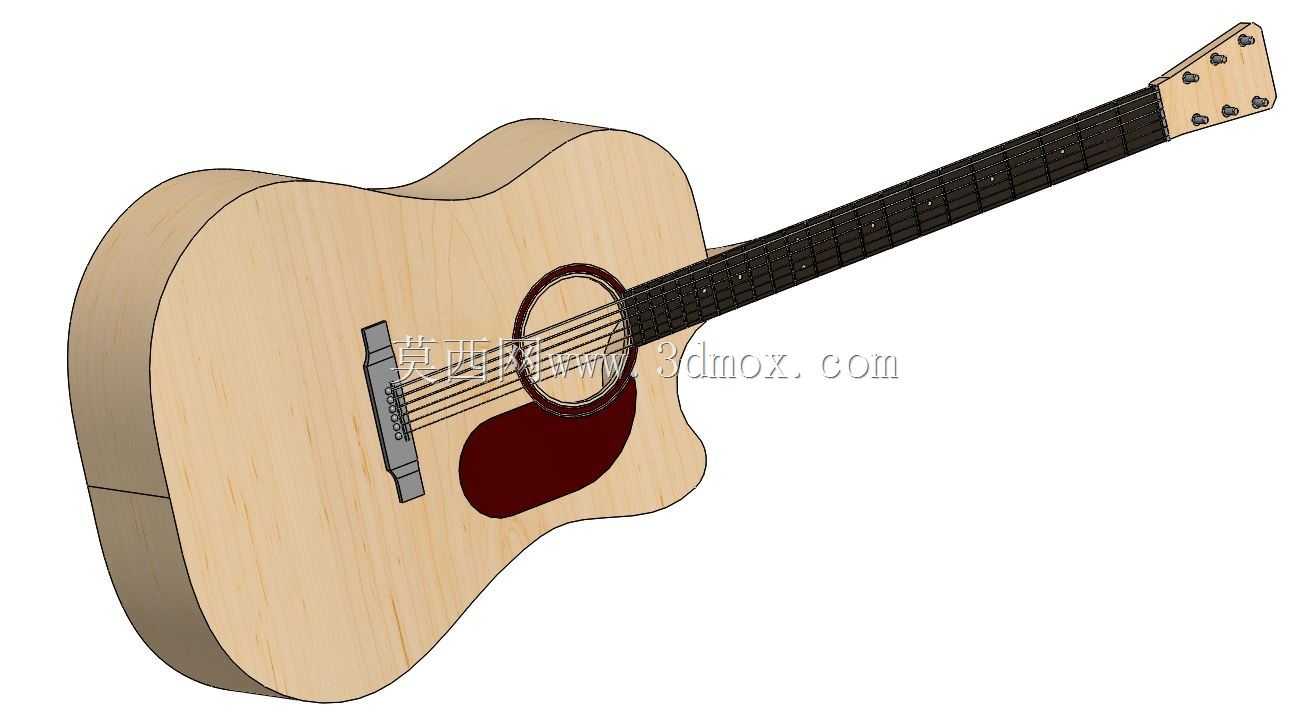

本次设计的原声木吉他装配结构，主要面向乐器制造研发、音乐文创产品开发、乐器教学教具制作等应用场景，可作为实体吉他打样前的结构验证载体，也可用于乐器结构原理的可视化教学演示，帮助从业者快速理解原声吉他的发声逻辑与装配关系。从实际用途来看，该装配结构完整还原了民谣原声吉他的核心功能模块，能够直观呈现弦振动传导至共鸣箱放大发声的完整路径，既可以辅助制琴师在开料前确认各部件的配合公差，也能为入门制琴爱好者提供清晰的结构参考，避免实际加工中出现部件干涉、装配错位等问题。在功能特性设计上，模型完整还原了原声吉他的核心功能单元：琴头部分预留了弦钮安装位，可匹配标准民谣吉他弦钮的安装尺寸，实现琴弦张力的调节功能；琴颈部分集成了指板与品丝结构，品丝间距严格遵循十二平均律的音程关系，保证按弦时的音准精度；琴身部分还原了音孔、琴桥、护板、共鸣箱体的完整结构，共鸣箱采用经典的D型桶身轮廓，内部预留了音梁的安装空间，能够通过结构设计优化低频响应与整体共鸣效果，护板位置匹配日常扫弦的接触区域，可有效避免拨片或指甲刮擦面板造成的损伤。设计思路上，整体采用自顶向下的装配设计逻辑，先确定吉他的有效弦长基准，再以此为依据推导琴颈长度、品丝位置、琴桥安装点位，保证各部件的位置关系符合声学设计要求；各零部件之间采用贴合实际生产的装配约束，琴颈与琴身采用插接配合结构，琴桥与面板采用贴合式安装，弦钮与琴头采用孔位过盈配合的约束方式，完全还原实体吉他的装配流程，可直接拆解为独立零部件用于加工图纸的输出。外形尺寸与安装边界方面，模型严格遵循41寸D型民谣吉他的通用尺寸规范，整体长度控制在1040mm左右，琴身最大宽度约400mm，琴身厚度约110mm，琴颈宽度在琴枕位置为43mm，符合主流民谣吉他的握持手感尺寸；各部件的安装边界预留了合理的加工余量，琴颈与琴身的插接深度、琴桥的安装贴合面、弦钮的开孔尺寸均匹配市售标准吉他配件的安装参数，无需额外调整即可适配通用配件的安装需求，能够直接对接小批量定制吉他的生产加工环节，减少前期结构验证的时间成本。
