松下FZ-28数码相机外观结构三维建模作品

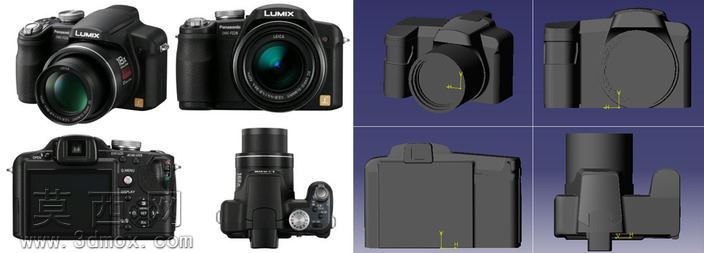

本作品围绕松下FZ-28长焦数码相机开展全尺寸外观结构三维建模，建模过程以真机实物比例为基准，严格还原该款相机的经典桥式机身设计特征。建模阶段首先梳理相机整体拓扑结构，将机身拆分为握持手柄、镜头模组、背部操控区、顶部功能区、翻转屏结构、电池仓盖板六大独立模块逐一构建，确保各部件装配间隙与真机保持一致，手柄处的防滑蒙皮区域做了曲面弧度的精准拟合，还原真机握持时的人体工学曲面过渡。镜头部分重点还原了多层伸缩镜筒的阶梯结构，镜头外圈的标识环、遮光罩卡扣位都做了细节刻画，镜筒表面的防滑齿纹采用阵列特征实现，保证纹理间距均匀规整。机身背部的按键布局完全参照真机排布，包括方向导航键、功能拨轮、模式转盘、取景器眼罩、显示屏边框都做了独立建模，按键的凸起高度、边缘倒角都贴合实物的触感设计，背部的品牌标识区域做了凹陷浮雕效果处理，还原真机的丝印标识位的结构特征。顶部的热靴接口、快门按键、变焦拨杆、弹出式闪光灯舱都做了可活动结构的预留设计，闪光灯舱的转轴位置、开合角度都做了限位结构模拟。材质渲染阶段针对不同部件做了材质区分：机身主体采用哑光磨砂黑塑料材质，调整粗糙度参数还原真机外壳的细腻磨砂质感，避免塑料材质出现过度反光；镜头镜片采用高透光学玻璃材质，添加轻微的镀膜反射效果，模拟镜头表面的多层增透膜光学特征；按键部分采用软质橡胶与亮面塑料结合的材质区分，拨轮表面的防滑纹理添加了细微的凹凸质感，手柄蒙皮区域采用类肤质橡胶材质，调整次表面散射参数还原橡胶材质的柔和漫反射效果。渲染阶段采用三点布光方案，主光从侧上方打亮机身轮廓，勾勒出镜头与手柄的曲面过渡，辅光补亮背部操控区的暗部细节，避免按键区域出现死黑，添加微弱的轮廓光分离机身与背景，突出相机的整体造型。建模过程中针对相机的曲面过渡做了多次曲面曲率检查，确保机身各面的G2连续，避免出现曲面褶皱、棱角生硬的问题，对于机身上的细小特征比如扬声器开孔、数据接口盖板、挂绳孔都做了等比例还原，保证模型整体的完成度。该建模作品完整还原了松下FZ-28这款经典长焦相机的外观辨识度，既可以作为数码产品外观设计的参考案例，也可用于数码类产品的展示渲染素材，模型各部件独立分层，支持后续的结构拆解、动画演示等二次创作需求。
