带水体动态效果的船舶舷窗结构设计

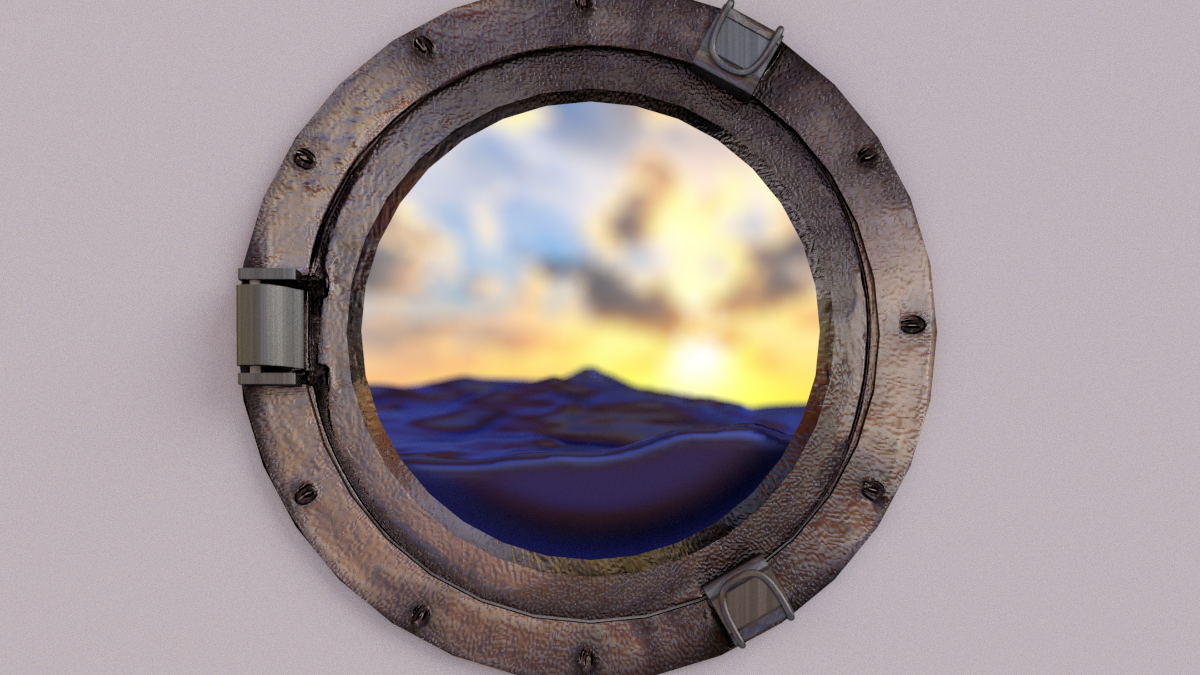

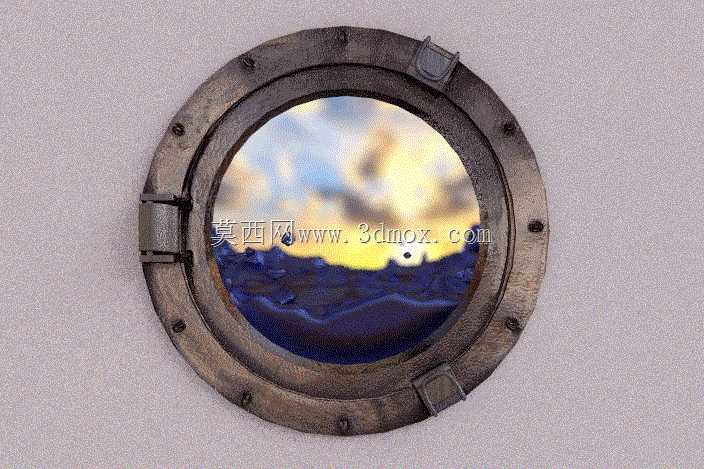

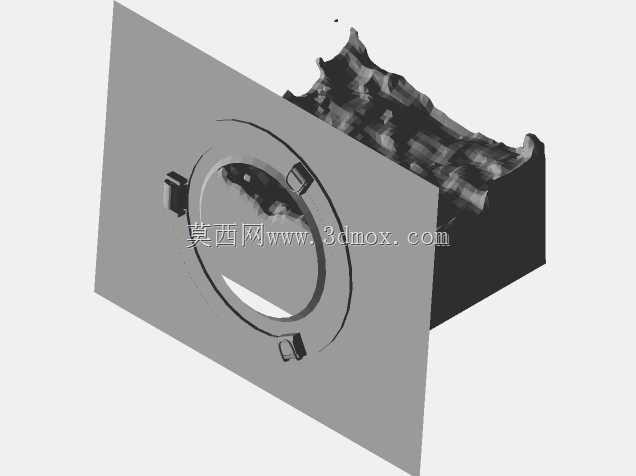

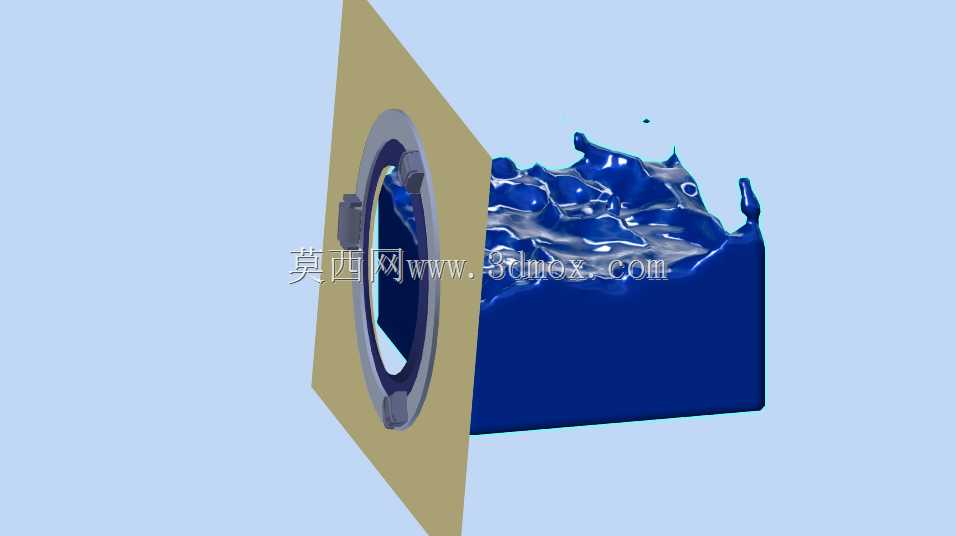

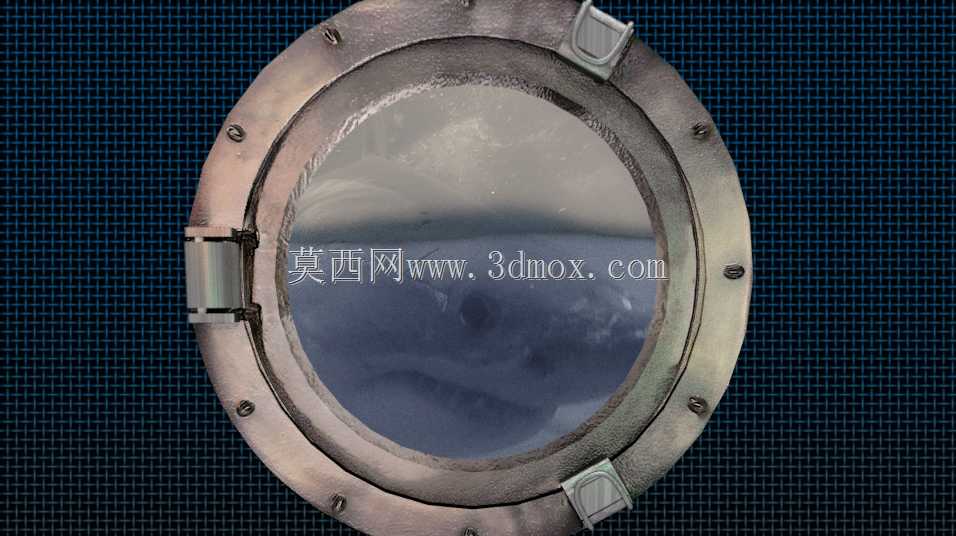

这款舷窗结构主要应用于各类内河、远洋船舶的舱室侧壁，也可适配水下观光舱、海洋科考设备观察窗等特殊场景，核心作用是在封闭舱室结构的基础上提供清晰的外部观察视野，同时承受舱内外压差、抵御水体冲击与腐蚀，保障舱室的水密性与结构安全。不同于常规固定式舷窗，这款设计加入了水体动态模拟的功能结构，可直观呈现舷窗外侧遭遇浪击、半浸水状态下的水体流动形态，帮助设计人员验证窗体密封结构的挡水效果，也可用于船舶舱室装潢的效果演示，还原航行时舷边的真实视觉体验。从功能特性来看，该舷窗采用多螺栓周向压紧的密封结构，外圈法兰均匀分布紧固点位，配合铰链式锁扣结构，可在需要时开启窗体实现通风，闭合状态下通过橡胶密封环的压紧变形填充窗体与法兰间的缝隙，阻挡外部水体渗入舱内；窗体中部采用高透明耐压材质作为观察面板，面板内侧预留了水模拟腔体，可注入模拟水体还原海浪拍打、液面晃动的动态效果，腔体边缘做了圆弧过渡处理，避免水体流动时出现死角，也能减少光线折射产生的视觉畸变。设计过程中，首先围绕船舶舷窗的耐压水密核心要求，确定了圆形法兰的基础结构形态，圆形结构相比方形结构可均匀分散外部水压与螺栓锁紧力，避免应力集中导致的法兰变形或密封失效；周向螺栓的间距经过反复测算，保证每个紧固点位的压紧力可覆盖相邻点位间的密封区域，不会出现局部密封压力不足的渗漏点。其次针对水模拟功能，在观察面板与内侧装饰压圈之间设计了封闭的薄型腔体，腔体厚度控制在不影响窗体整体安装尺寸的范围内，不会额外占用舱内空间，腔体底部预留了可密封的注水与排水接口，方便更换模拟水体、清理腔体内部杂质。铰链与锁扣的位置设置在法兰侧部，操作时无需借助额外工具，徒手即可完成锁止与开启动作，锁扣内部设置了防松结构，避免船舶航行时的振动导致锁扣意外松脱。从安装边界来看，该舷窗的外圈法兰为标准圆形安装面，安装时需在舱壁上开设与法兰内径匹配的观察通孔，法兰周向的螺栓孔位对应舱壁上的预埋焊接螺母，安装后法兰背面与舱壁之间需加装环形密封垫片，进一步提升整体密封性能；窗体整体突出舱壁的厚度控制在常规船舶舷窗的标准尺寸范围内，不会与舱内的窗帘、储物结构等周边设施产生干涉，适配绝大多数民用船舶的舱室侧壁安装要求。窗体的金属结构部分采用耐海水腐蚀的金属材质制作，表面做了防锈蚀处理，可长期在高盐高湿的海洋环境下使用，观察面板采用抗冲击的透明材质，可抵御航行中飞溅的杂物撞击，避免窗体破损影响舱室安全。
