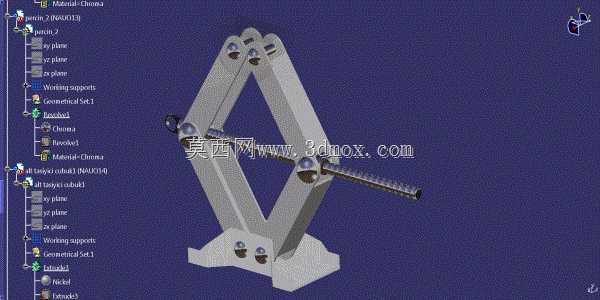

剪式汽车千斤顶结构运动演示三维设计

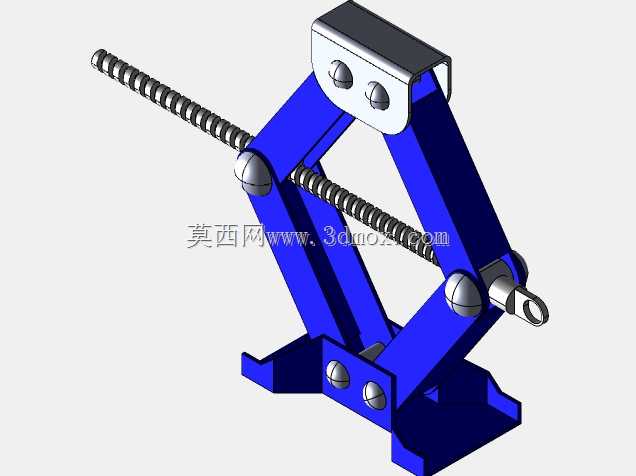

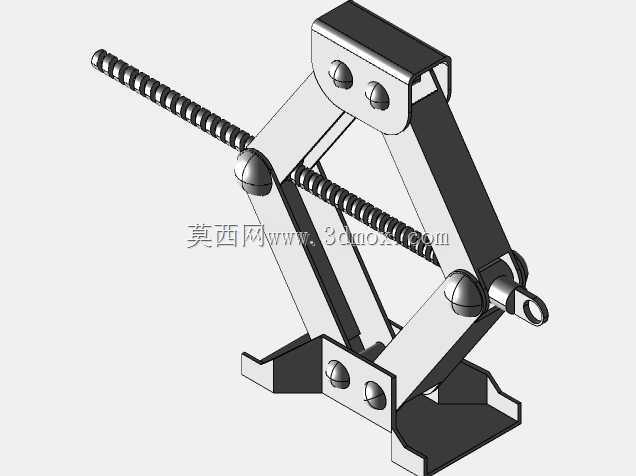

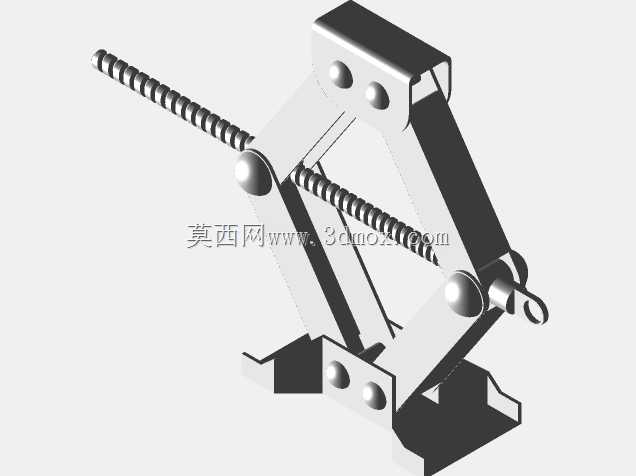

在汽车后市场维修、自驾应急保障场景中，剪式汽车千斤顶是普及率极高的车载起重工具，主要用于车辆爆胎更换、底盘简易检修时的车身举升作业，相比液压类千斤顶，它结构紧凑收纳后体积小巧，可直接放置于车辆后备箱备胎槽内，不会占用过多储物空间，适配绝大多数家用轿车、小型SUV的底盘举升需求，日常使用无需额外加注液压油，维护成本极低，也不存在长期存放后液压油泄漏污染后备箱的隐患。这款剪式千斤顶采用菱形铰接剪臂作为核心承载结构，整体依靠底部的承托底座接触地面，底座做了加宽平底设计，在平整铺装路面使用时可以分散承重压力，避免举升过程中出现底座下陷、侧倾的风险，顶部的承托弧面专门匹配车辆底盘的指定举升点位，弧形轮廓可以卡住底盘加强筋，防止举升时千斤顶滑脱移位，保障作业安全。中间的传动螺杆贯穿两侧剪臂的铰接滑块，转动螺杆时会带动两个滑块沿螺杆轴向同步相向或反向移动，以此改变菱形剪臂的开合角度，实现整体高度的升降调节，螺杆采用梯形传动螺纹，具备良好的自锁性能，举升到任意高度后都能依靠螺纹摩擦力锁止位置，不会出现受力后自动回落的问题，操作时只需配套的摇柄套在螺杆端部转动即可，施力门槛低，普通车主无需专业培训就能独立操作。设计过程中重点考量了剪臂的受力分布，每处铰接点都做了销轴衬套结构，减少举升升降过程中的摩擦阻力，同时避免铰接部位长期受力出现磨损松旷，剪臂采用对称式布局，受力时两侧载荷均匀分布，不会出现单侧偏载变形的问题。整体收纳后高度较低，可轻松放入车辆预留的工具储物空间，举升行程覆盖家用轿车的底盘离地间隙范围，完全满足轮胎更换时的举升高度需求，作业时的支撑边界稳定，只要在平整硬质地面使用，将底座完全贴合地面、顶部对准底盘举升位，就能稳定完成举升作业，是兼顾便携性与实用性的车载应急起重工具。
