航道用太阳能灯浮标结构设计

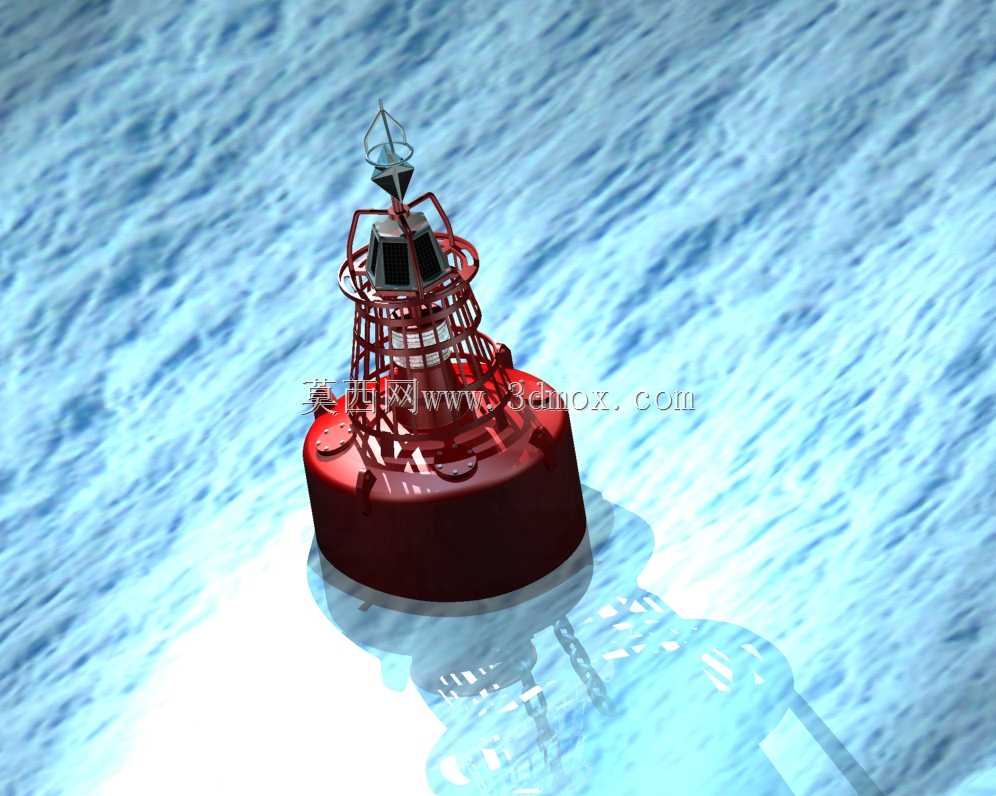

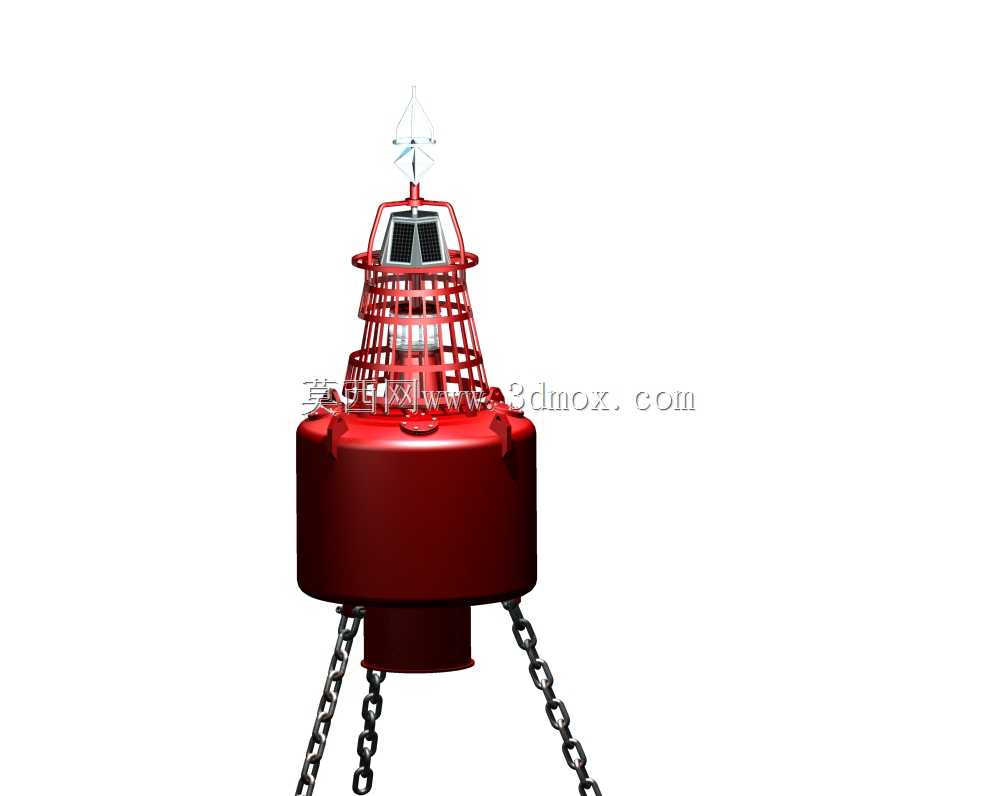

这款浮标主要应用于内河繁忙航道的船舶通航协调场景，比如类似谢尔徳河这类航运密度高、船舶交汇频繁的航段，通常布设在航道转向点、浅滩边界、航道分岔处的SB侧与PS侧，为过往船舶提供清晰的航道边界标识，规避船舶偏航搁浅、交汇碰撞的风险，保障跨区域航运通道的通行安全。从结构设计来看，整体采用下重上轻的重心布局，下部为大直径圆柱形配重浮体基座，基座内部预留压载舱空间，可根据布设水域的流速、浪高参数调整配重量，保证浮体在3级以下浪况下倾斜角度不超过12度，避免顶部灯器被水浪淹没失效。基座上部为笼式防护框架结构，框架采用镂空设计，一方面可以降低风阻与水流冲击阻力，减少浮标在水流作用下的漂移量，另一方面可以对内部的灯器、太阳能供电模块、雷达反射器形成物理防护，避免漂浮杂物撞击损坏核心部件。顶部集成的太阳能灯浮组件，采用低功耗LED光源设计，灯器外罩采用耐紫外线、抗海水腐蚀的聚碳酸酯材质，搭配顶部的菱形雷达反射器，可同时满足夜间视觉助航与船舶雷达探测识别需求，在能见度不良的雨雾天气也能被船舶导航设备捕捉。设计过程中充分考虑了安装维护的便捷性，基座顶部预留系缆点与锚链连接结构，锚链连接位置采用万向铰接设计，可随水位涨落、水流方向变化自由转动，避免锚链长期受交变应力出现断裂。浮体外壳整体采用滚塑成型工艺，内部填充闭孔泡沫材料，即使外壳出现局部破损也不会进水沉没，提升设备的冗余可靠性。布设时需根据航道水深预留足够的锚链长度，保证枯水期锚链不会过度张紧拉扯浮标，丰水期也不会因锚链过长导致浮标漂移出设定的航道标识范围。笼式框架的杆件间距经过优化，既不会因间距过大失去防护作用，也不会因间距过小增加不必要的水流阻力，同时预留了维护操作空间，运维人员可直接通过框架攀爬至顶部完成灯器更换、电池检修等作业，无需额外搭设作业平台。
