点50口径气动装置外壳概念结构设计

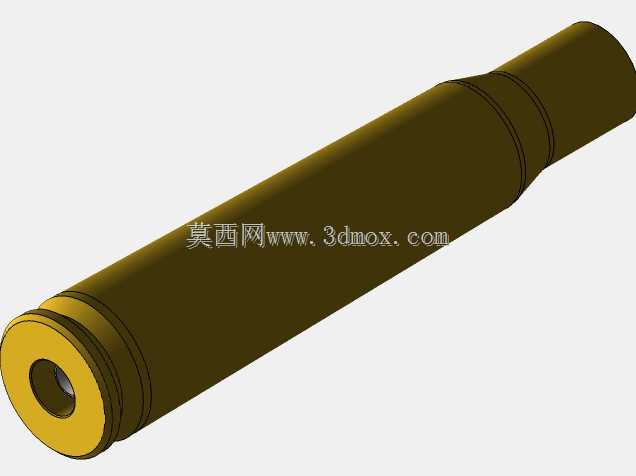

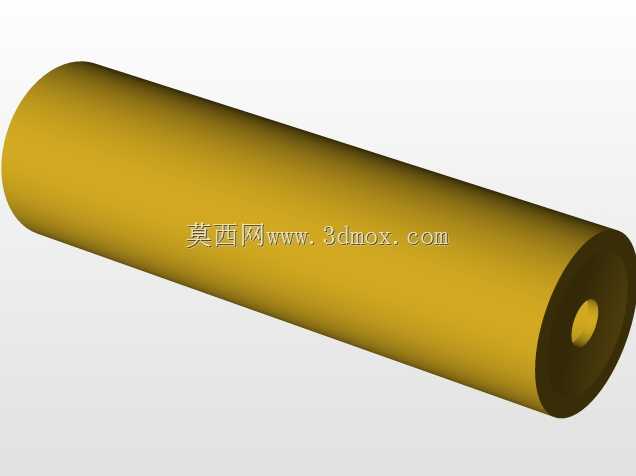

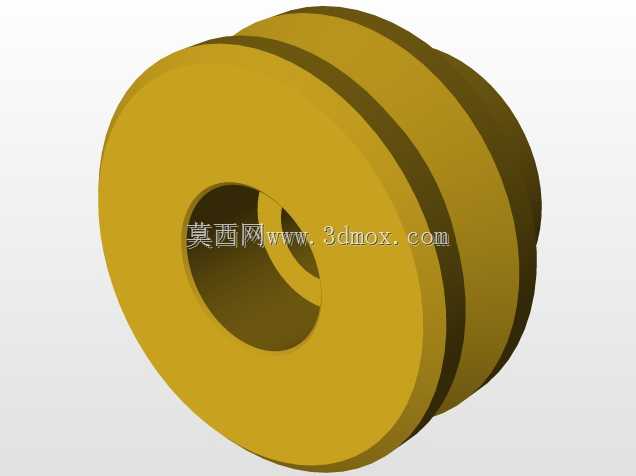

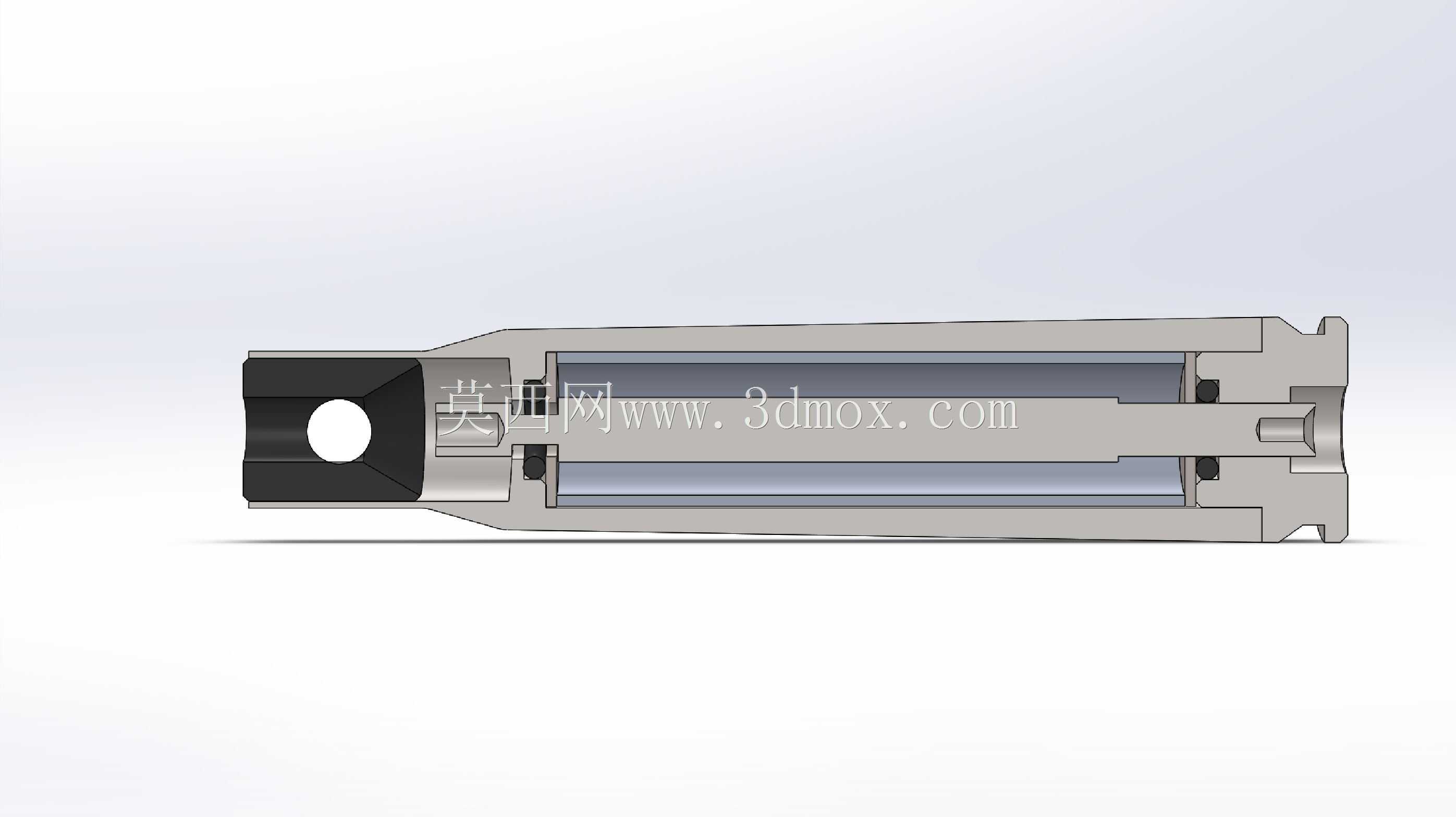

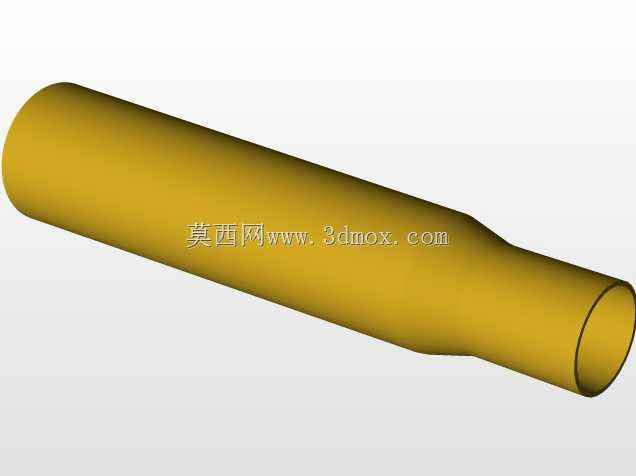

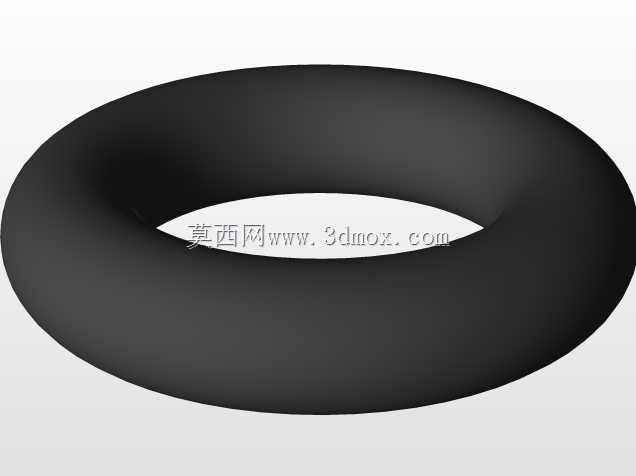

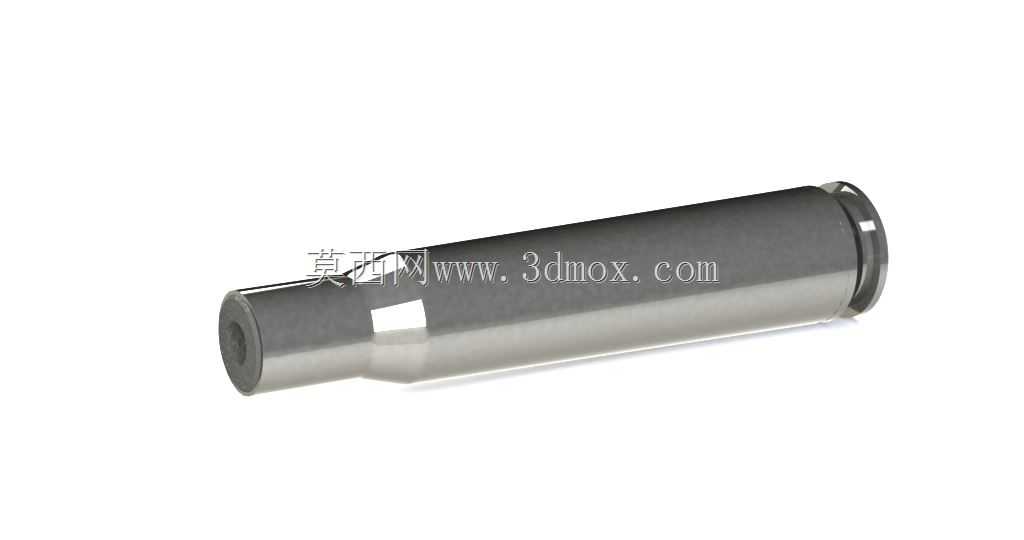

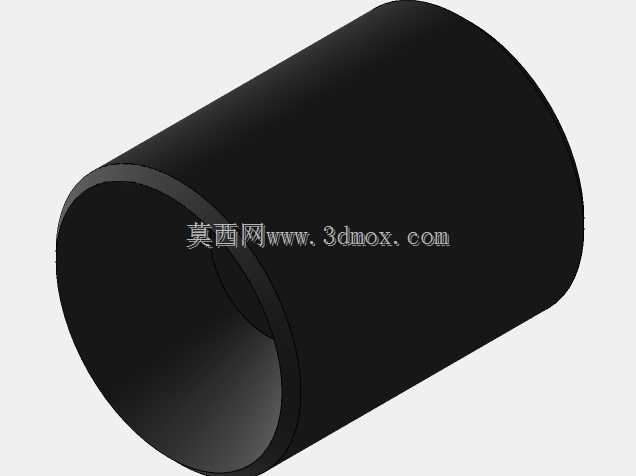

这款气动装置外壳主要适配大口径气动发射类设备的核心承载需求，在民用气动工具改装、特种作业气动执行机构、休闲竞技类气动器材研发场景中，可作为核心承压与构件安装的基体部件使用。外壳整体采用同轴筒式结构布局，沿轴向依次设置前端定位接口、中部容置腔、尾部锁紧衔接段三个核心功能区域，能够为内部的气动推杆、密封组件、弹性复位件、击发传动构件提供稳定的安装空间与防护屏障。从设计思路来看，该概念结构优先保障轴向承压的均匀性，整体采用等壁厚筒身设计，在前端受力集中区域做了局部加厚处理，预留的侧向通孔可用于安装定位销与保险联动构件，筒身内部预设的多道环形卡槽可用于嵌入O型密封环，保障气动腔室的气压密封性，避免作业过程中出现气压泄漏导致的动力输出不足问题。在外形尺寸与安装边界层面，筒身整体为规则圆柱构型，外径尺寸适配常规点50口径气动装置的通用安装规格，前端接口可兼容标准规格的内管固定组件，尾部衔接段的卡槽结构可与现有市面上主流的气动装置握把、供弹组件实现无改装适配，无需额外打磨调整即可完成装配。筒身侧面的铣平定位面可用于安装瞄准配套构件、调节旋钮等外置附件，安装孔位的间距符合通用附件的安装标准，能够降低后续改装升级的加工成本。当前概念结构已完成主体构型的设计，后续可根据实际使用需求补充外螺纹段、多道密封环槽的细节设计，进一步拓展其适配范围，既可以用于气动工具的动力输出端外壳，也可经过材质调整后用于高压气动管路的末端执行机构壳体，在工业气动作业、特种器材研发、休闲竞技器材改装等领域都具备较高的结构参考价值，其同轴式的布局设计也能有效降低内部构件的装配难度，提升整体设备的组装与维护效率。
