手持式逆向设计研磨磨床结构

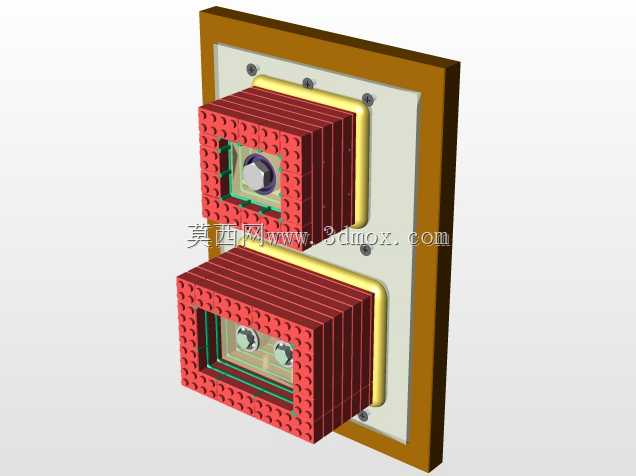

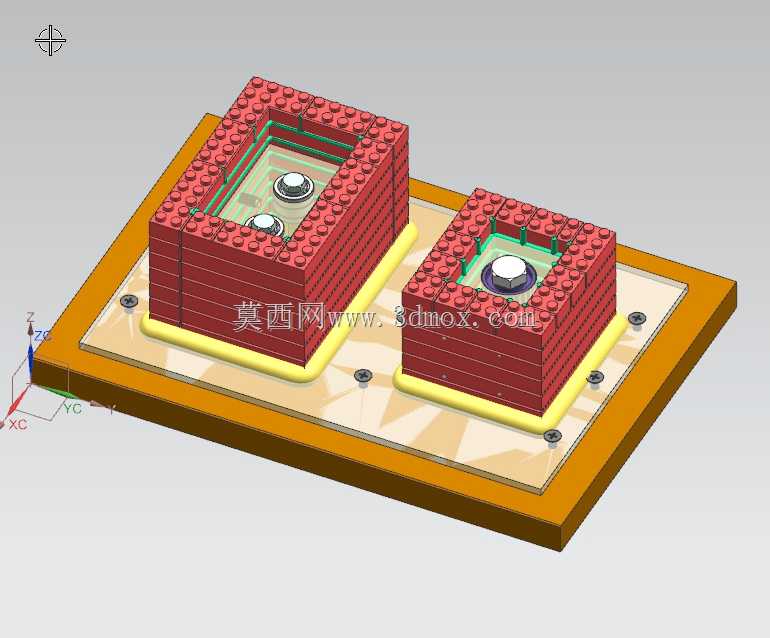

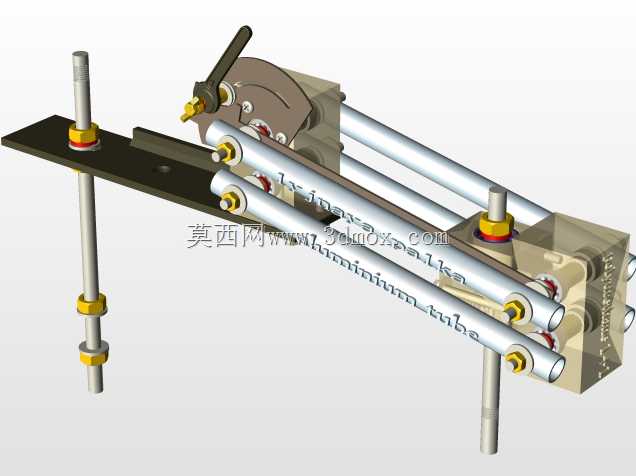

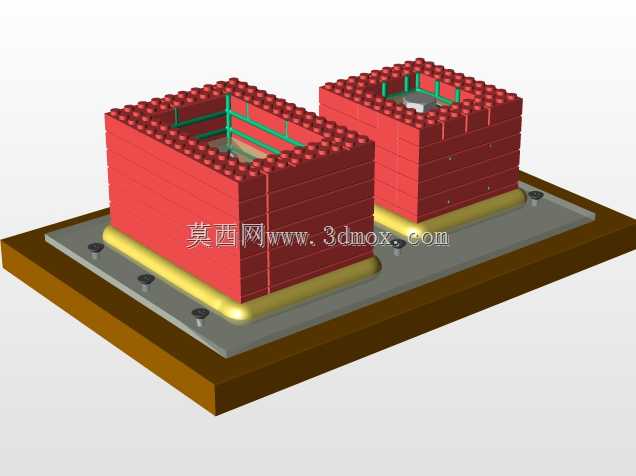

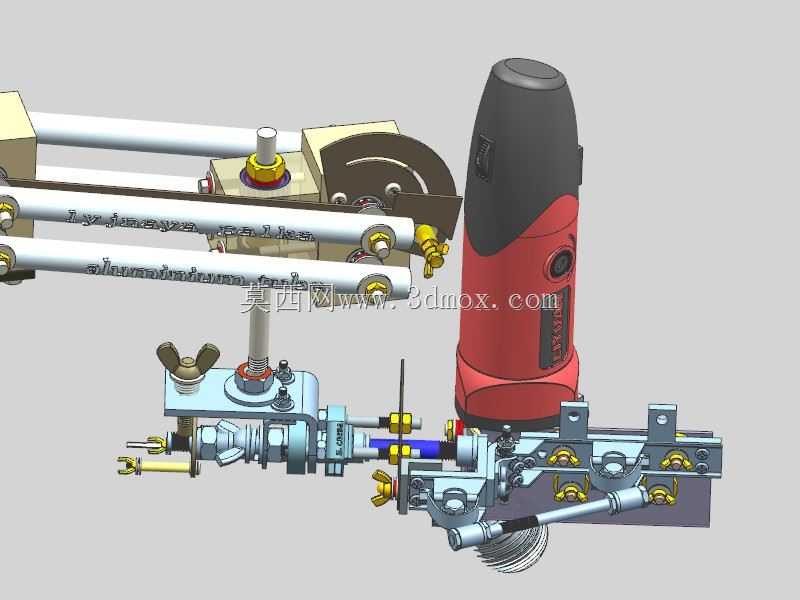

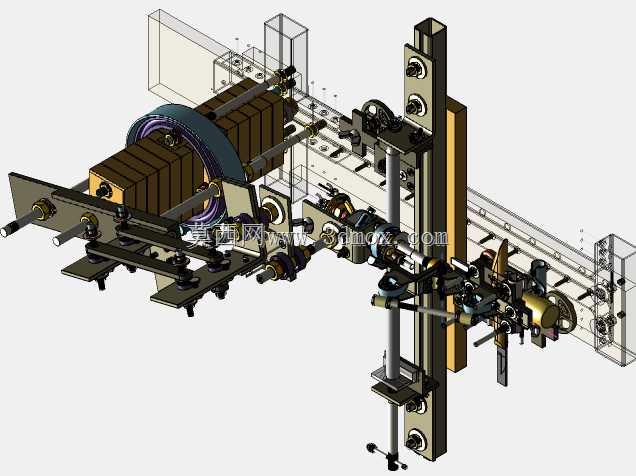

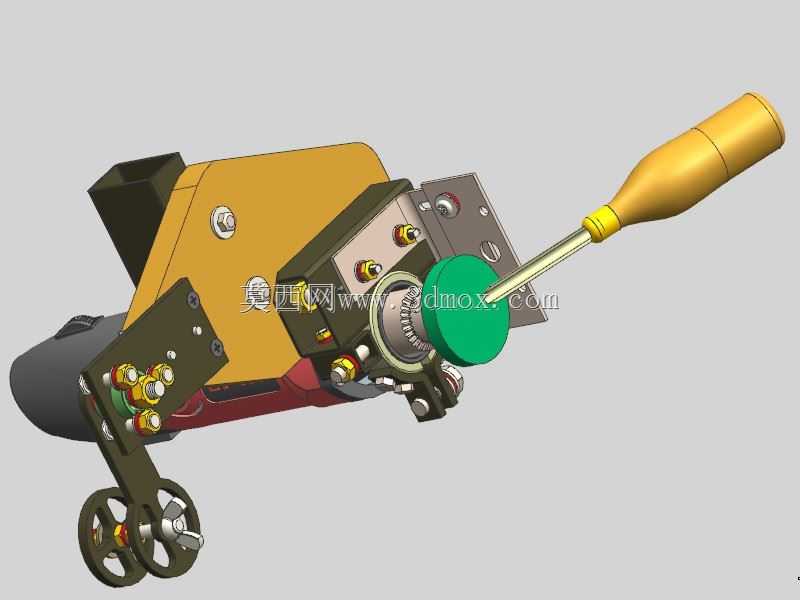

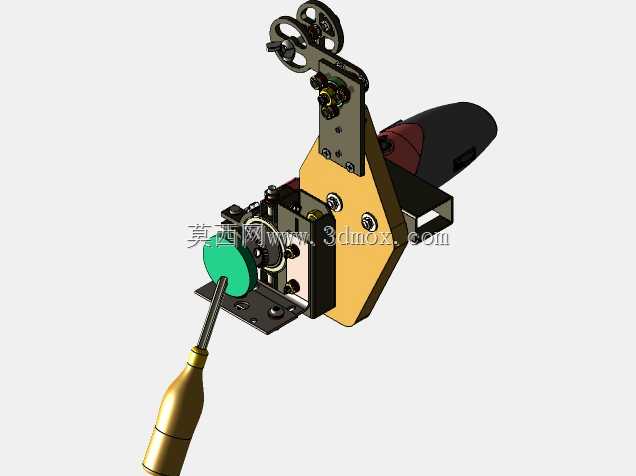

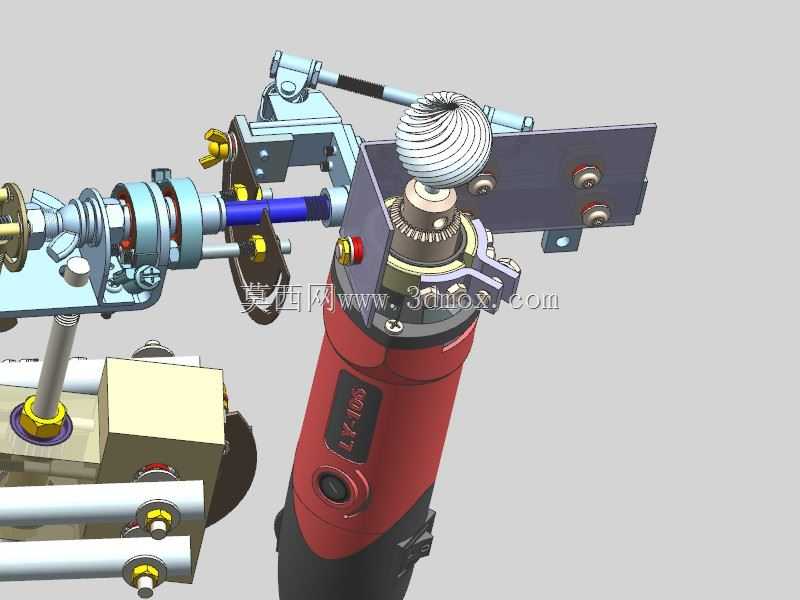

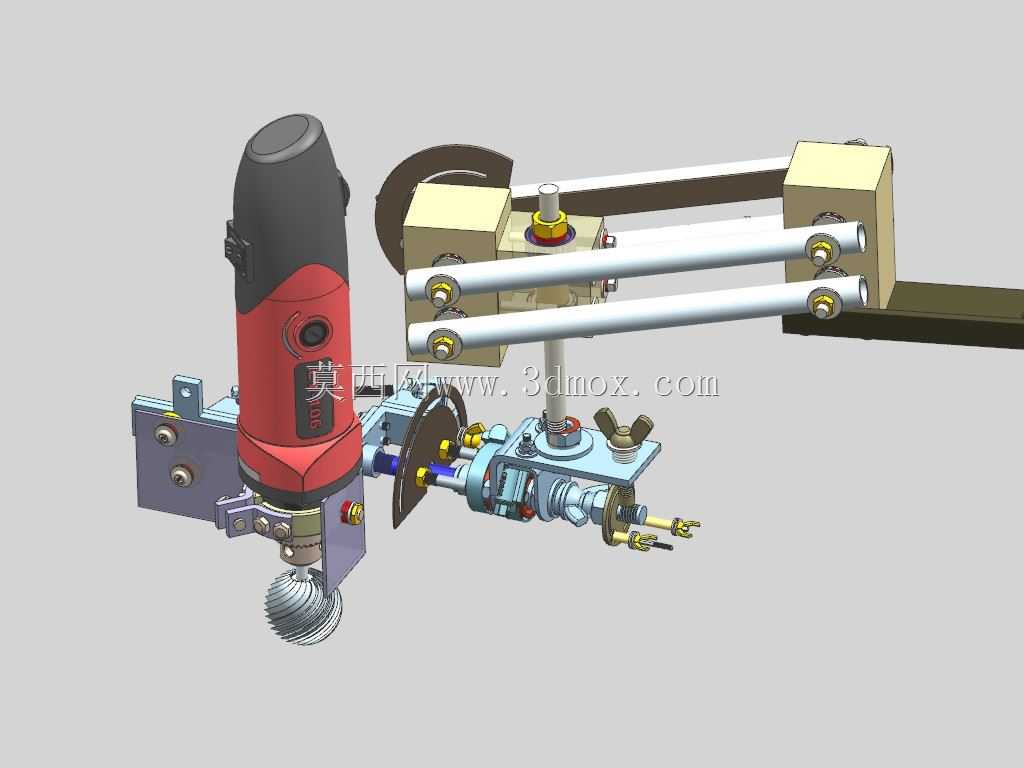

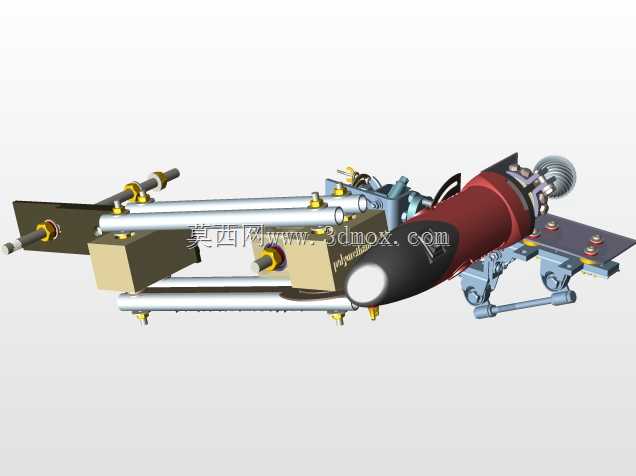

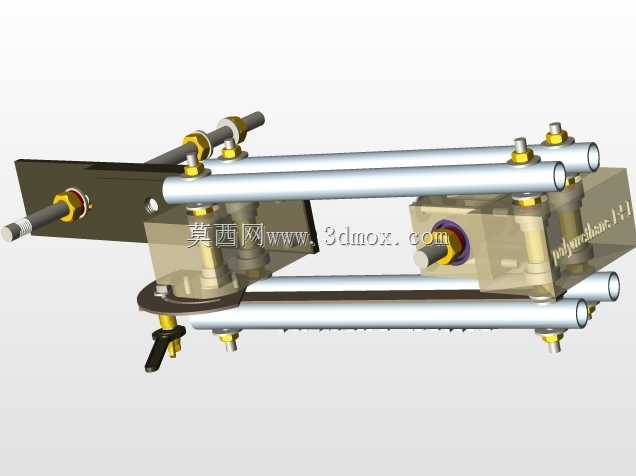

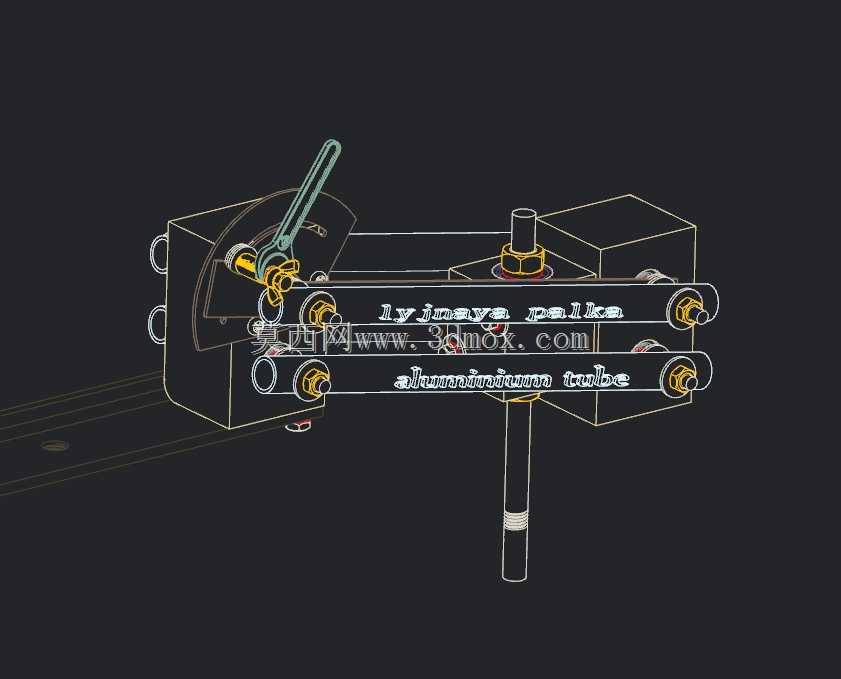

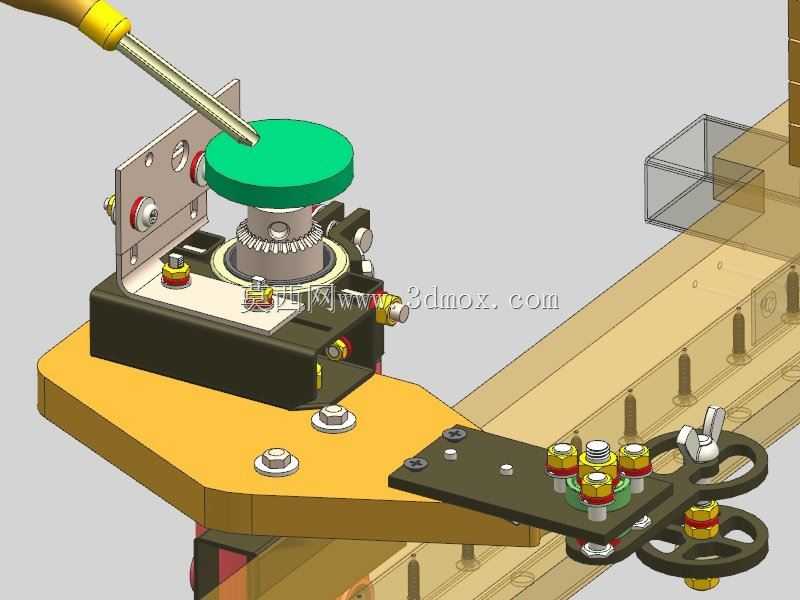

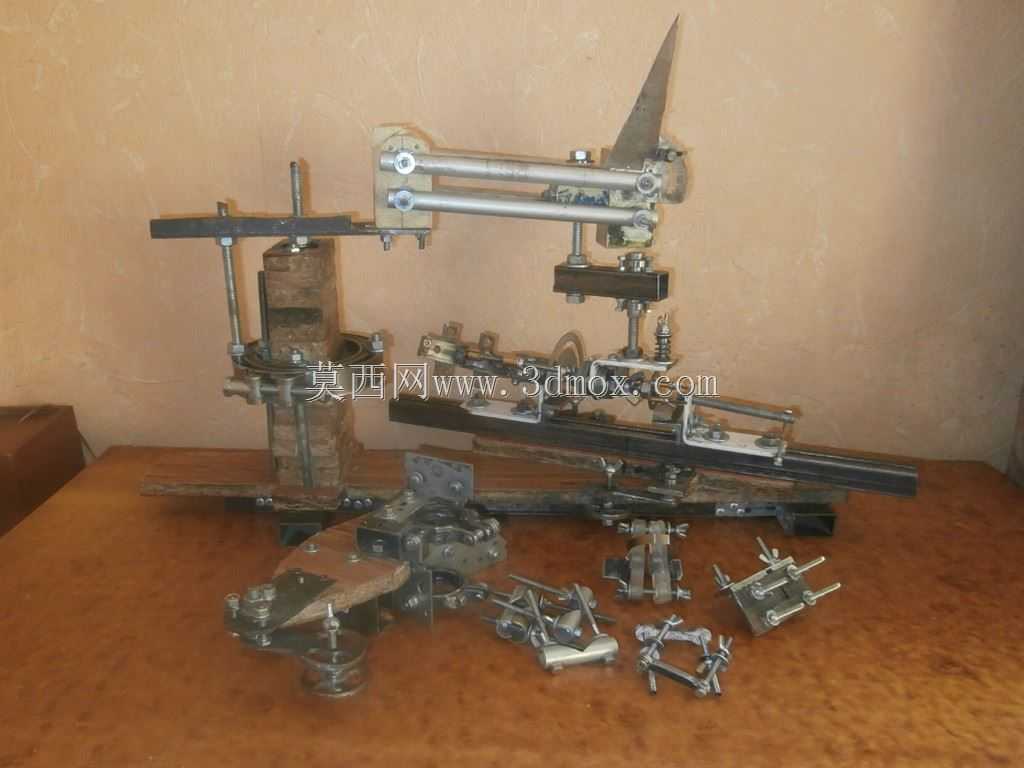

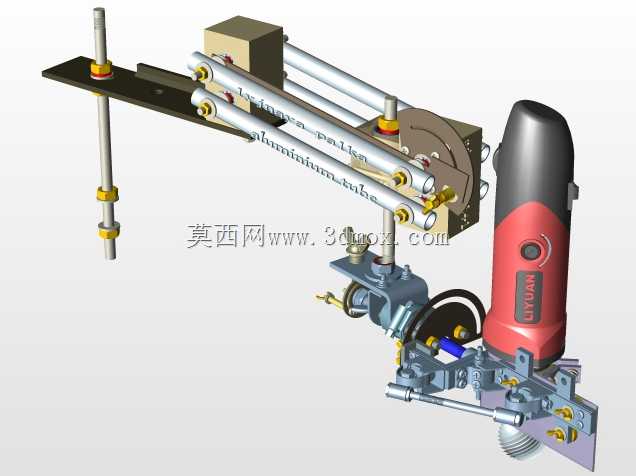

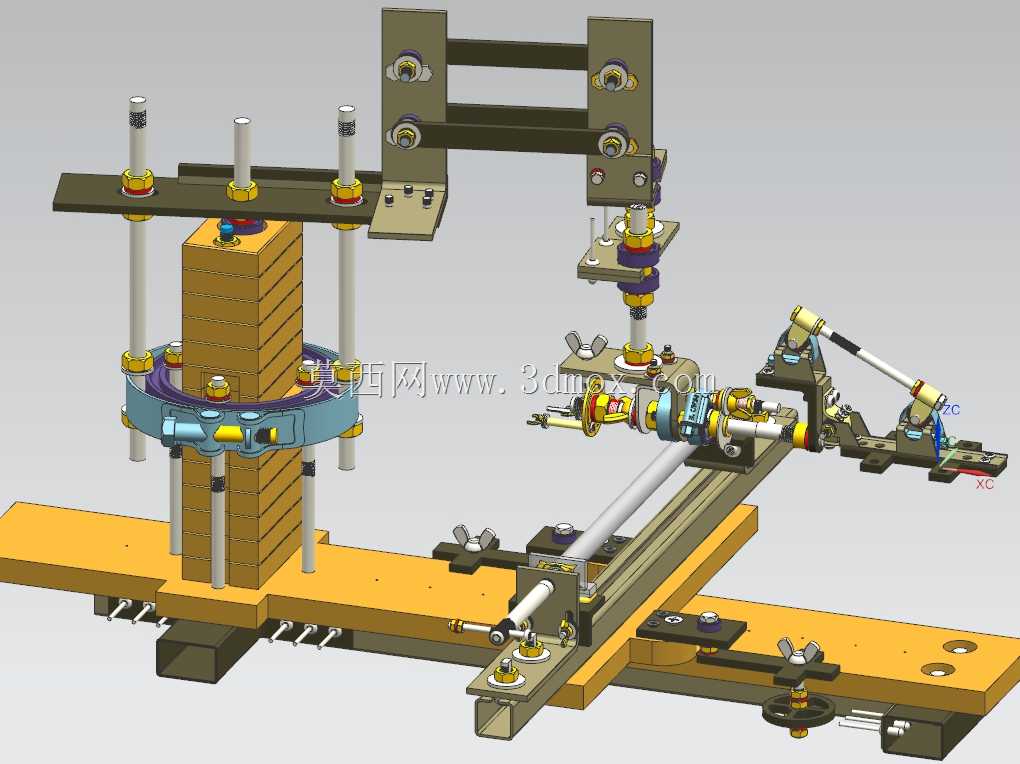

该款手动操作的研磨设备，主要面向小批量精密零件修磨、异形曲面精加工、模具局部余量修整等场景，在五金加工、模具修配、小型零部件精密打磨领域有着广泛的应用空间，尤其适合无法通过大型自动化磨床完成的局部精细加工作业，能够灵活适配不同工位的移动作业需求，无需复杂的地基固定即可投入使用。设备整体采用立柱加横向滑移导轨的布局结构，底部为加宽的安装基准平台，平台表面预留多组T型槽与定位孔位，可根据待加工工件的尺寸调整夹具安装位置，安装边界可覆盖长度方向800毫米、宽度方向400毫米的工作台面范围，立柱采用方形堆叠式导向结构搭配环形抱紧锁紧机构，可实现竖直方向300毫米行程的高度调节，调节过程中通过周向布置的导向柱保证升降同轴度，避免加工过程中出现偏摆晃动。横向滑移模组采用双圆柱导轨搭配丝杠进给的结构，操作端设置手轮与锁紧手柄，可手动控制磨头组件的横向进给位置，进给精度可通过手轮刻度实现0.02毫米的微调，满足精密磨削的进给量控制需求。磨头搭载端设置多角度可调的铰接支架，可实现水平方向180度旋转、竖直方向90度俯仰调节，能够适配平面、外圆、内孔、异形斜面等多种型面的磨削加工需求，磨头夹持部位兼容不同规格的砂轮、磨棒、抛光头，可根据加工工序快速更换作业端头。设备的夹持定位机构采用多工位可调压板结构，可对块状、轴类、异形件实现快速装夹，装夹过程中通过多点压紧避免工件受力变形，环形抱紧套可沿立柱周向旋转，带动侧边的辅助定位组件适配不同角度的工件支撑需求。整体设计充分考虑手动操作的人机工程学，操作手柄均布置在人员站立即可触及的范围内，锁紧机构采用快拆式手柄设计，无需额外工具即可完成位置调整与锁紧固定，各运动副均设置防尘密封结构，避免磨削碎屑进入导轨配合面造成磨损，延长设备的维护周期与使用寿命，在无自动化产线覆盖的维修车间、小型加工坊、模具试制工位中，能够以较低的成本完成高精度的磨削加工作业，弥补大型固定式磨床灵活性不足的短板。
