小型舵机SG90高精度三维结构设计

这款小型舵机是小型运动控制场景中应用极为广泛的执行部件，在航模制作领域，它可作为固定翼航模的舵面驱动部件，精准控制副翼、升降舵、方向舵的偏转角度，实现飞行器姿态的灵活调整；在小型桌面机器人制作场景中，它可作为机械臂关节、仿生机器人肢体动作的驱动核心，完成小负载下的角度定位与动作输出；在智能小车项目里，它能够搭载超声波传感器实现云台的水平俯仰转动，完成环境障碍物的全方位扫描检测，也可作为小车转向机构的驱动部件，实现精准的转向角度控制。

从功能特性来看，该舵机可输出指定角度范围内的精准转角控制，能够接收控制信号快速响应输出轴的角度调整，输出扭矩可满足多数小型轻量化项目的驱动需求，运行过程中动作平稳，角度控制精度可适配多数民用小型项目的使用要求，自带的安装固定结构可快速完成与安装基体的连接固定，无需额外设计复杂的转接结构。

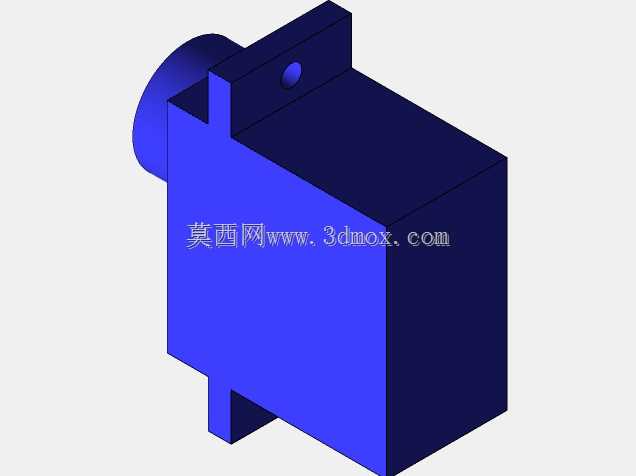

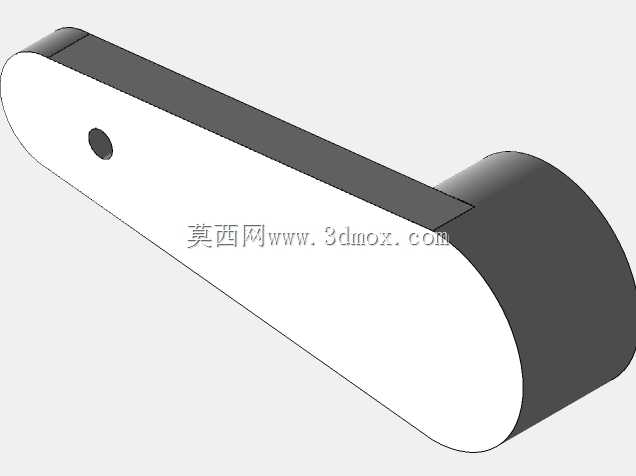

在设计思路上，该三维结构完整还原了舵机的外部装配特征，主体外壳采用方正的盒式结构设计，兼顾内部容纳空间与外部安装的便利性，上下两端延伸出带安装孔的固定耳，安装孔位的间距与孔径完全匹配行业通用的安装尺寸标准，可直接适配市面上多数配套的舵机支架、舵盘配件；输出轴端预留了标准的舵盘安装位，可兼容不同形式的摆臂、舵盘配件，满足不同场景的连接需求；侧面的出线位置做了合理的避让设计，避免安装过程中线缆被挤压磨损。

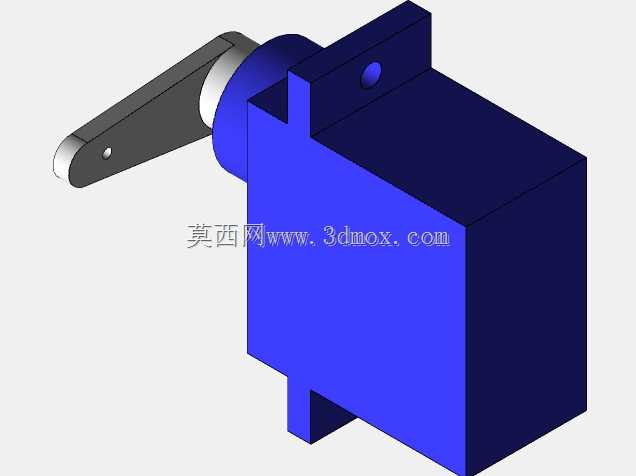

从安装边界来看，该舵机整体外形紧凑小巧，主体方壳的尺寸适配狭小安装空间的使用需求，上下固定耳的安装面保持共面，安装时可直接贴合在安装基体表面，通过两颗螺丝即可完成牢固固定；输出轴的伸出长度经过合理设计，安装舵盘后不会与周边结构产生运动干涉，摆臂的摆动范围内预留了足够的运动空间，可保证摆臂在全角度转动过程中不会触碰外壳或周边安装结构，整体结构的尺寸公差控制合理，可直接用于后续的装配干涉检查、安装布局模拟等设计环节，帮助开发者在项目设计阶段快速完成舵机部分的布局验证，减少实物打样的调整次数。
