高精度Hitec HS-5485HB舵机结构设计

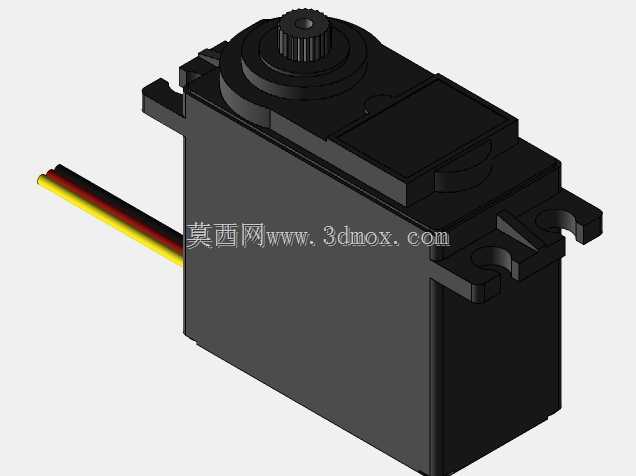

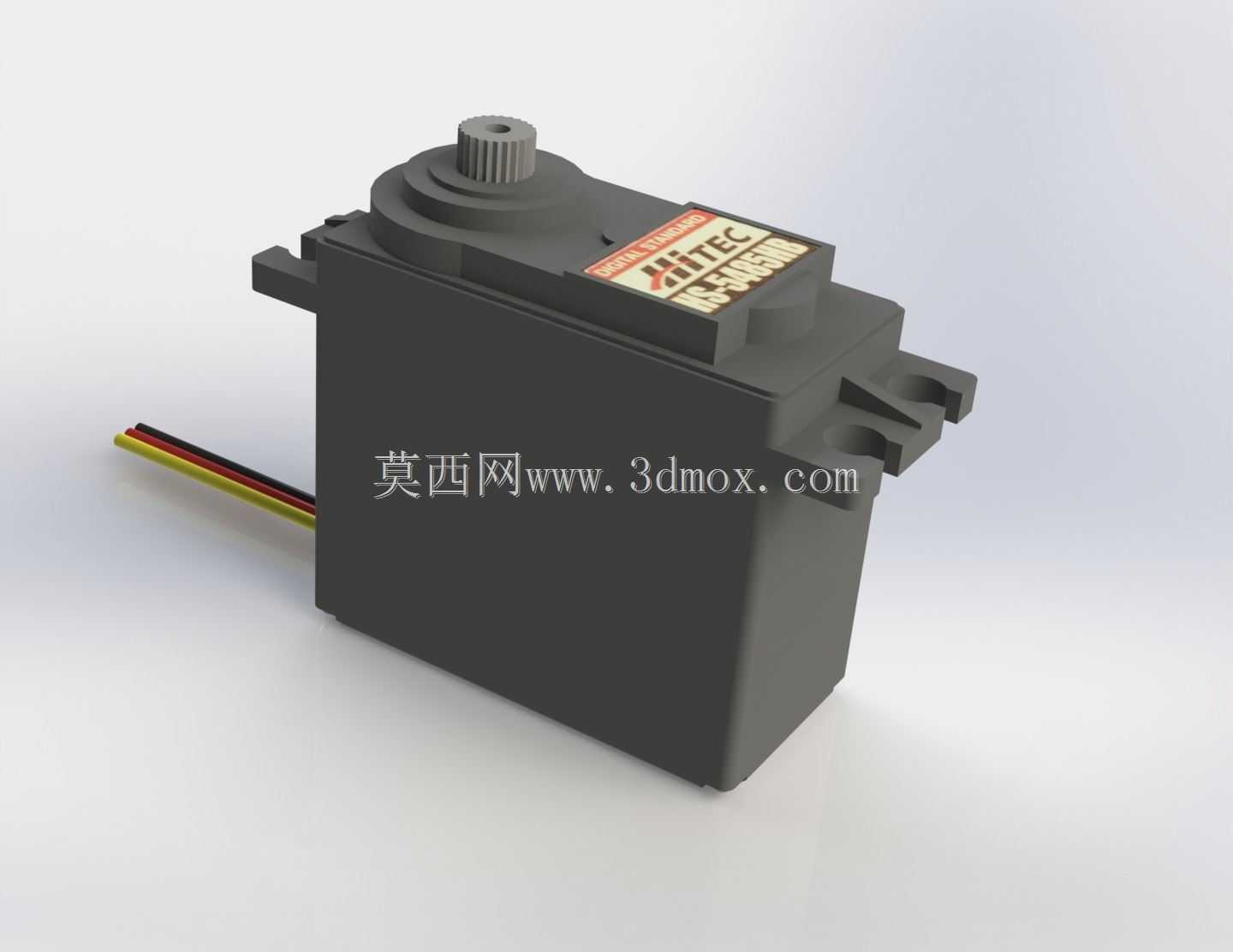

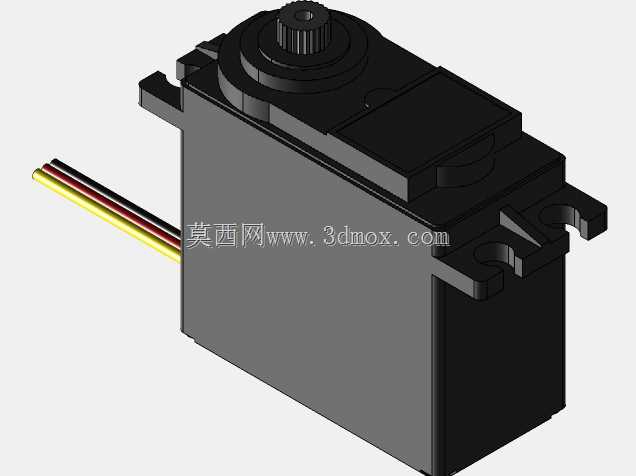

这款舵机是航模、小型自动化执行机构领域应用极广的核心驱动部件，常见于固定翼航模的舵面控制、遥控车的转向与油门调节、小型机器人关节驱动、教学实验平台的角度执行单元等场景，能够接收控制信号输出指定角度的扭矩，带动负载完成精准的角度偏转动作，是小型运动控制系统里实现位置闭环控制的基础执行元件。从实际使用需求出发，这款舵机的设计完全贴合一线装机的使用痛点，外壳采用高强度工程塑料材质，兼顾轻量化与抗冲击性能，能够承受航模飞行、模型车竞速过程中的颠簸与意外碰撞，顶部的输出轴采用金属齿结构设计，相比塑料齿大幅提升了负载能力与抗扫齿能力，能够应对更大的扭矩输出需求，避免大负载下齿轮损坏的问题。侧面的安装耳预留了标准的安装孔位，完全符合行业通用的舵机安装尺寸规范，不需要额外修改安装位就能直接替换同规格的其他型号舵机，大幅降低了装机与替换的适配成本。出线端采用标准的三线制接线，分别对应电源、地线与信号输入，线长预留了足够的冗余，能够适配不同安装位置的接线需求，线材外皮采用耐弯折的材质，能够承受长期反复运动带来的弯折损耗，避免使用过程中线芯断裂的问题。在设计过程中，完全按照实物的实际尺寸进行逆向测绘建模，每一处安装边界、外形凸起、接口位置都和实物保持一致，外壳的分型线、顶部标签位的凹槽、输出齿的齿形细节都做了还原，能够直接用于装机前的安装位干涉检查、运动仿真验证，也可以用于教学演示中的舵机结构展示，帮助使用者快速理解舵机的外形结构与安装要求。安装尺寸上，主体的长宽高、安装耳的孔距、输出轴的高度与直径都严格遵循实物参数，安装孔的孔径适配行业通用的舵机固定螺丝，输出轴的齿形匹配标准的舵机摇臂规格，不需要额外修改就能直接适配市面上常见的各类舵机摇臂、舵盘配件。内部结构的预留空间也符合实际舵机的电机、电路板、齿轮组的排布逻辑，能够支持进一步的内部结构拆解建模需求，为后续的舵机性能仿真、结构优化提供准确的外形基准。
