29寸山地自行车硬尾车架结构设计

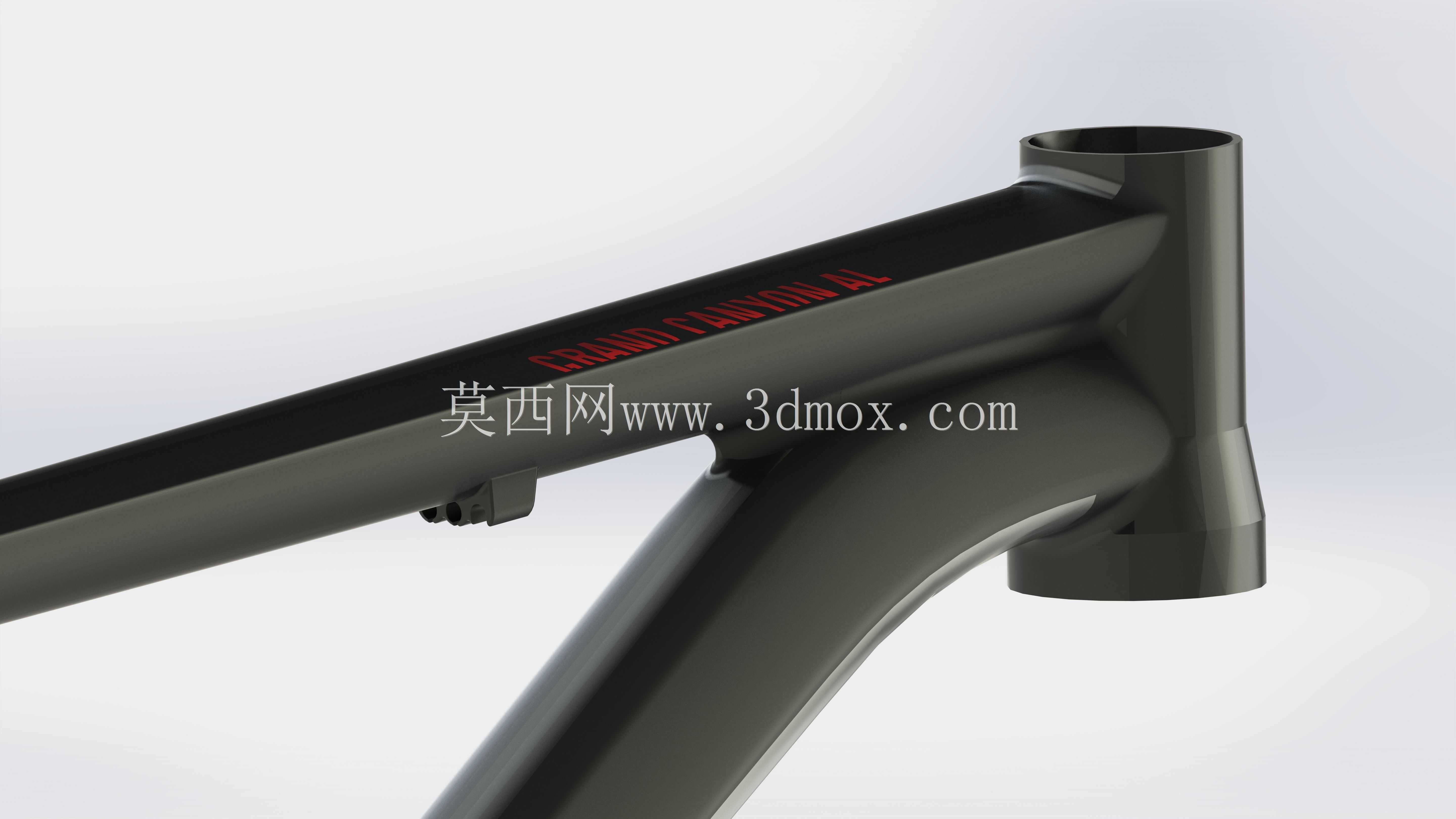

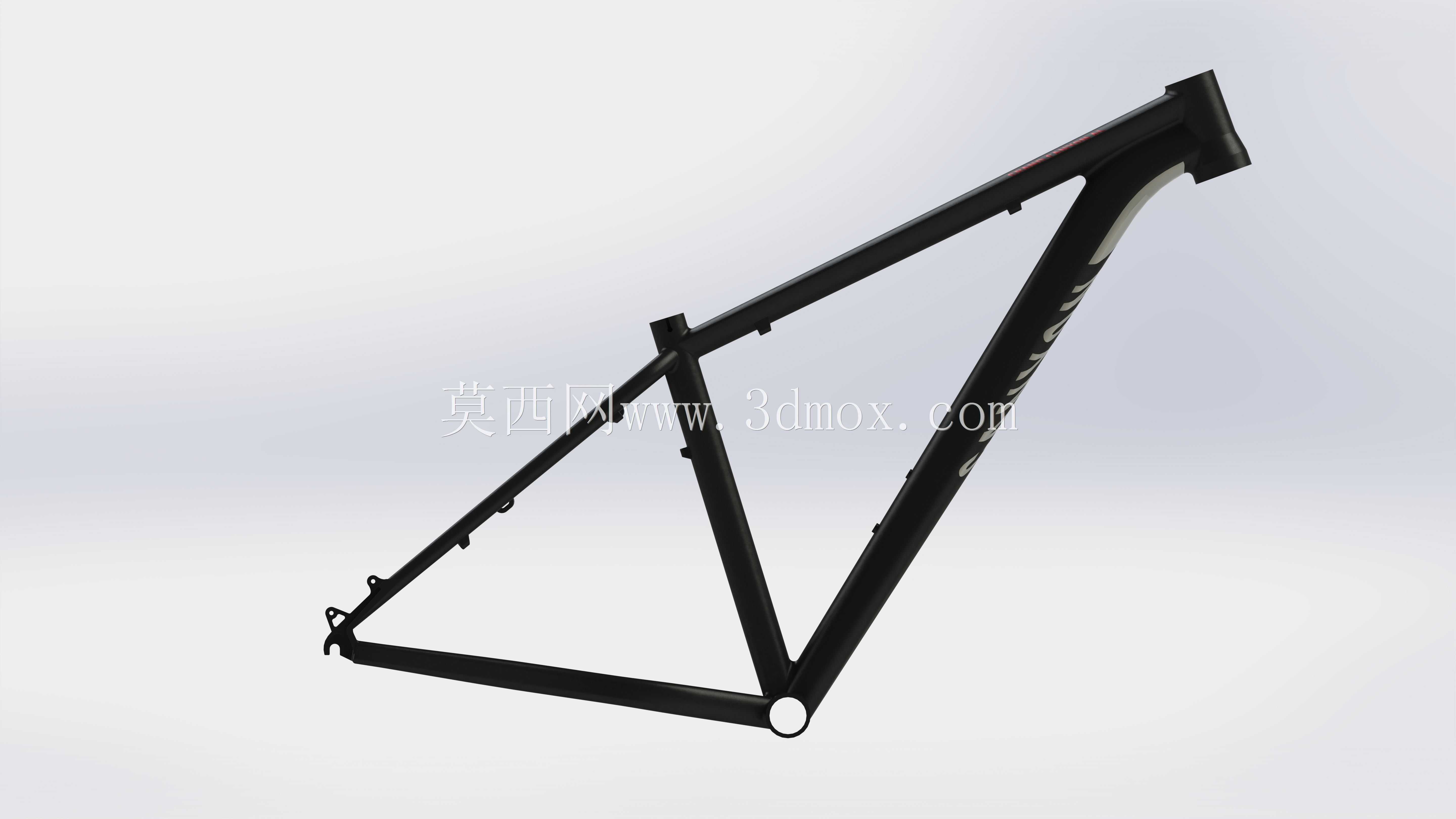

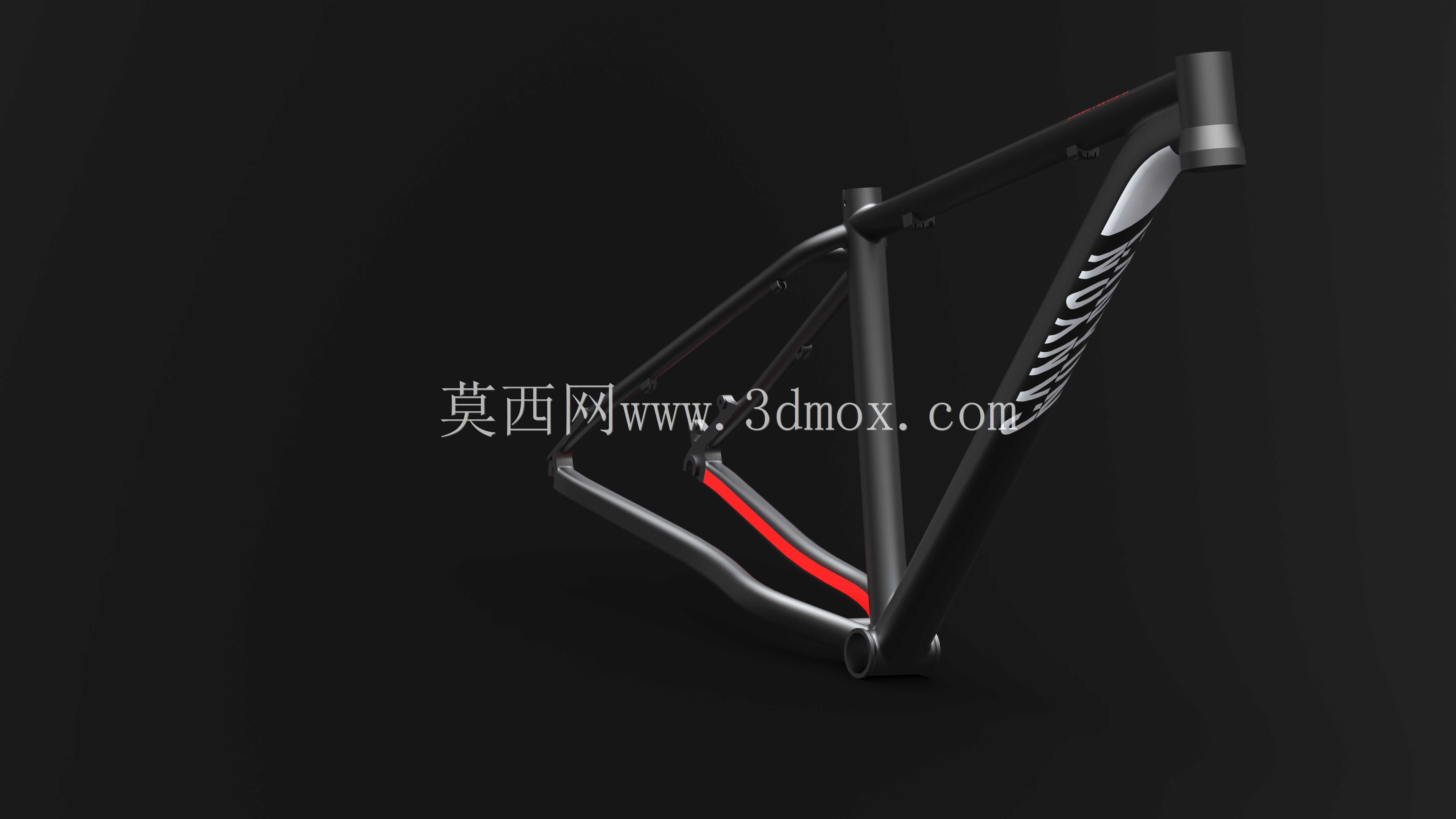

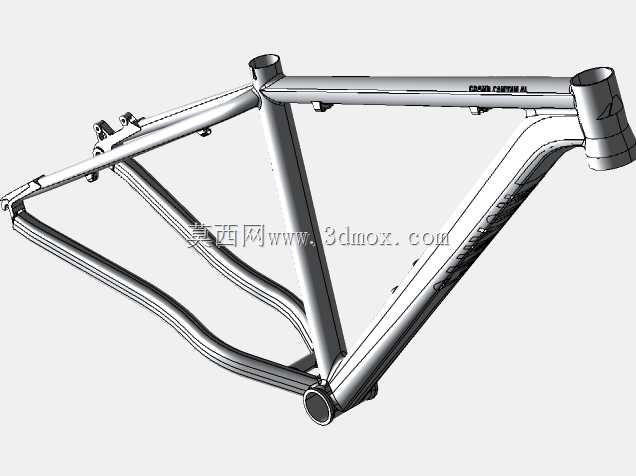

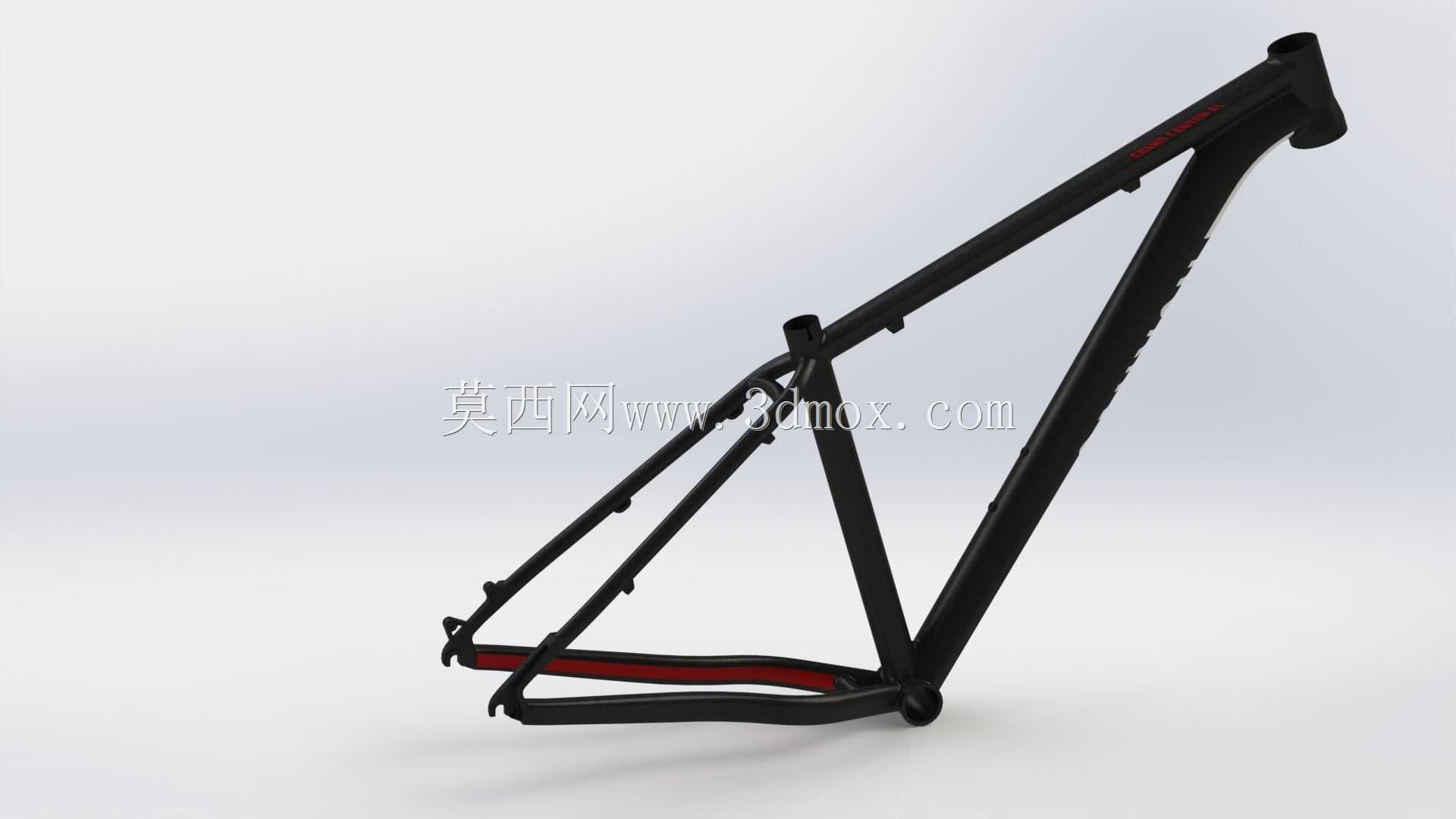

该款硬尾山地车架主要面向户外越野骑行、日常通勤代步、业余山地竞速等多场景使用需求，作为山地自行车的核心承载基体，承担着连接前后轮组、传动系统、制动组件、操控部件与骑行者的核心作用，所有骑行过程中的载荷冲击、踩踏发力传导都需要通过车架完成传递，是决定整车骑行质感、强度表现与操控特性的核心部件。在功能特性设计上，这款车架针对29英寸轮组做了专属适配，大轮径设定能够更好地碾过越野路段的碎石、树根、坑洼等障碍，降低骑行过程中的颠簸感，提升非铺装路面的通过性；车架采用经典的硬尾钻石三角结构，上管、下管、座管、后下叉、后上叉形成稳定的受力三角体系，在保证结构强度的同时尽可能精简管材用量，兼顾轻量化与刚性表现，头管位置采用标准锥管规格，能够兼容主流的山地车前叉安装，五通位置采用压入式通用规格，可适配市面主流的山地车曲柄、中轴与变速传动组件，后叉开档符合山地车通用安装标准，可直接适配对应规格的后轮花鼓与碟刹安装座，无需额外改装即可完成整车组装。在设计思路层面，这款车架优先考量了越野场景下的载荷需求，下管作为正面冲击的主要受力部件，采用了变径管材设计，靠近头管位置管径更大、管壁更厚，能够更好地吸收前轮传递的冲击载荷，靠近五通位置做了补强处理，保证踩踏发力时的传导效率，避免大力踩踏时车架出现泄力形变；后下叉做了缩短设计，在保证轮组安装空间的前提下尽可能缩短后轮轴心与五通的距离，提升整车的操控灵活性，让爬坡发力更加直接，过弯时的跟随性更强；后上叉采用了微弯造型设计，能够在保证侧向刚性的前提下过滤一部分来自后轮的细碎震动，提升长时间骑行的舒适度。在安装边界与尺寸设计上，车架的走线孔位支持内走线布局，变速线管、刹车油管可以从管材内部穿过，既能够降低线管被户外泥水侵蚀的概率，也能让整车外观更加简洁流畅；碟刹安装座采用国际通用的平装规格，兼容主流的山地车碟刹卡钳，座管口径采用通用标准规格，可适配不同后飘量、不同长度的座管，满足不同身高、不同骑行姿势用户的调节需求；车架整体的几何设定偏向兼顾越野性能与骑行舒适度，头管角度经过优化，既保证下坡时的操控稳定性，也不会让爬坡时车头过于沉重，适合林道穿越、轻度越野与日常通勤等多元使用场景，管材之间的焊接位置做了平滑过渡处理，能够有效降低应力集中，提升车架的长期使用疲劳强度，避免长期受冲击后出现焊缝开裂的问题。
